目录
一、基本介绍
UML-Unified Module Language
统一建模语言，可以很方便的用于描述类的属性，方法，以及类和类之间的关系
二、大体总结
- 斜体表示该类或方法是抽象的
- #表示protected，+表示public
- 下划线表示是构造方法
- ：后面接基本类型说明
- 实线表示继承类，虚线表示实现接口
三、细节说明

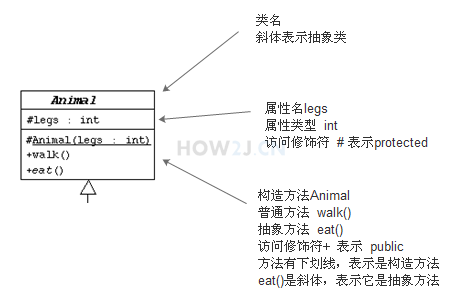

1、类图

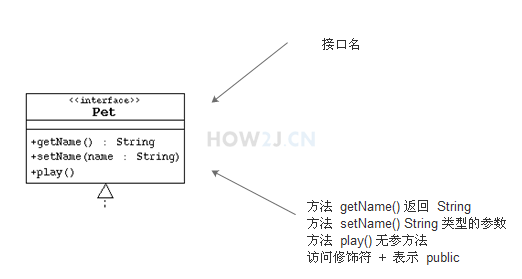

2、接口图

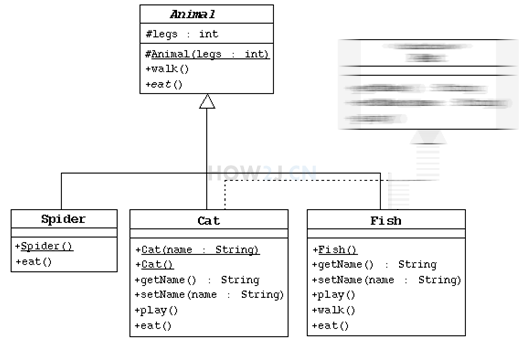

3、继承关系
带箭头的实线，表示 Spider，Cat, Fish都继承于Animal这个父类.
4、实现关系
带箭头的虚线，表示 Fish实现了Pet这个接口.
