第七章 Spring Cloud Sleuth链路追踪

7.1 链路追踪简介

7.1.1 为什么需要链路追踪

        微服务架构是⼀个分布式架构，它按业务划分服务单元，⼀个分布式系统往往有很多个服务单元。 由于服务单元数量众多，业务的复杂性，如果出现了错误和异常，很难去定位。主要体现在，⼀个请求可能需要调⽤很多个服务，⽽内部服务的调⽤复杂性，决定了问题难以定位。所以微服务架构中，必须实现分布式链路追踪，去跟进⼀个请求到底有哪些服务参与，参与的顺序⼜是怎样的，从⽽达到每个请求的步骤清晰可⻅，出了问题，很快定位。

        举个例⼦，在微服务系统中，⼀个来⾃⽤户的请求，请求先达到前端A（如前端界⾯），然后通过远程调⽤，到达系统的中间件B、C（如负载均衡、⽹关等），最后达到后端服务D、E，后端经过⼀系列的业务逻辑计算最后将数据返回给⽤户。对于这样⼀个请求，经历了这么多个服务，怎么样将它的请求过程的数据记录下来呢？这就需要⽤到服务链路追踪。

        Google开源的 Dapper链路追踪组件，并在2010年发表了论⽂《Dapper, a Large-Scale Distributed Systems Tracing Infrastructure》，这篇⽂章是业内实现链路追踪的标杆和理论基础，具有⾮常⼤的参考价值。

        ⽬前，链路追踪组件有Google的Dapper，Twitter 的Zipkin，以及阿⾥的Eagleeye （鹰眼）等，它们都是⾮常优秀的链路追踪开源组件。

7.1.2 基本术语

Spring Cloud Sleuth采⽤的是Google的开源项⽬Dapper的专业术语。

• Span：基本⼯作单元，发送⼀个远程调度任务 就会产⽣⼀个Span，Span有⼀个64位ID唯⼀标识的，Trace是⽤另⼀个64位ID唯⼀标识的，Span还有其他数据信息，⽐如摘要、时间戳事件、Span 的ID、以及进度ID。

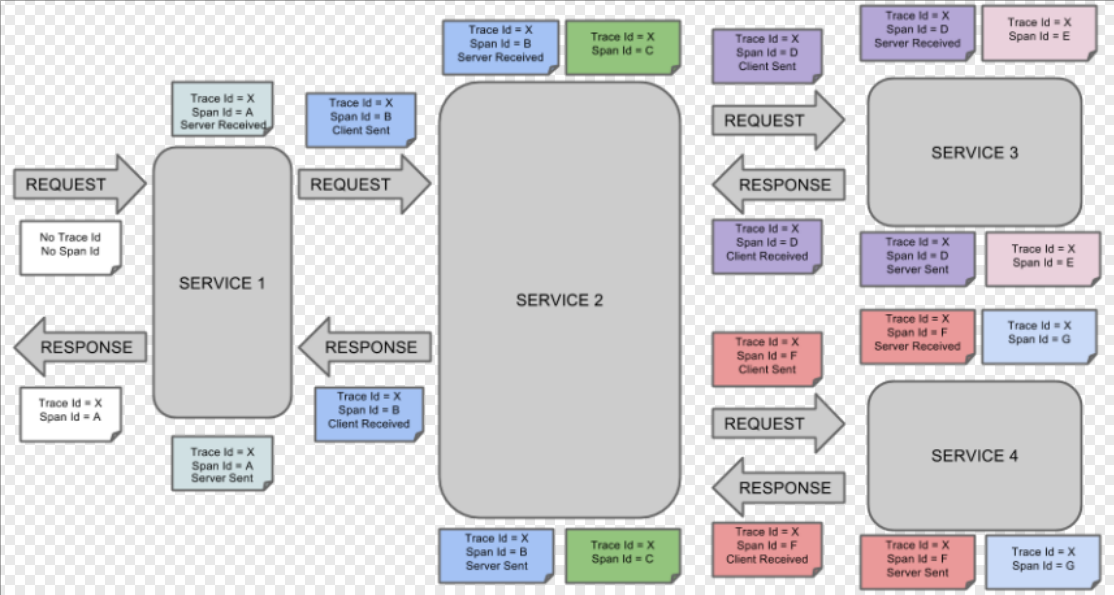

• Trace：⼀系列Span组成的⼀个树状结构。请求⼀个微服务系统的API接⼝，这个API接⼝，需要调⽤多个微服务，调⽤每个微服务都会产⽣⼀个新的Span，所有由这个请求产⽣的Span组成了这个Trace。

• Annotation：⽤来及时记录⼀个事件的，⼀些核⼼注解⽤来定义⼀个请求的开始和结束 。这些注解包括以下：

  • cs – Client Sent -客户端发送⼀个请求，这个注解描述了这个Span的开始

  • sr – Server Received -服务端获得请求并准备开始处理它，如果将其sr减去cs时间戳便可得到⽹络传输的时间。

  • ss – Server Sent （服务端发送响应）–该注解表明请求处理的完成(当请求返回客户端)，如果ss的时间戳减去sr时间戳，就可以得到服务器请求的时间。

  • cr – Client Received （客户端接收响应）-此时Span的结束，如果cr的时间戳减去cs时间戳便可以得到整个请求所消耗的时间。

7.2 案例实战

        本⽂主要讲述如何在Spring Cloud Sleuth中集成Zipkin。在Spring Cloud Sleuth中集成Zipkin⾮常的简单，只需要引⼊相应的依赖和做相关的配置即可。

7.2.1 Zipkin-Server

准备Zipkin-Server，步骤如下。

1. 下载Zipkin-Server

下载地址：https://archiva-maven-storage-prod.oss-cn-beijing.aliyuncs.com/repository/central/io/zipkin/zipkin-server/2.23.2/zipkin-server-2.23.2-exec.jar

2. 启动Zipkin-Server

java -jar zipkin-server-2.23.2-exec.jar

7.2.2 Zipkin-Client

        改造⽀付微服务项⽬，和订单微服务项⽬作为Zipkin客户端，需要将链路数据上传给Zipkin Server，具体步骤如下。

1. 添加依赖

在⽀付为服务和订单微服务项⽬的pom.xml中添加依赖如下。

<dependency>
<groupId>org.springframework.cloud</groupId>
<artifactId>spring-cloud-sleuth-zipkin</artifactId>
</dependency>
​
<dependency>
<groupId>org.springframework.cloud</groupId>
<artifactId>spring-cloud-starter-sleuth</artifactId>
</dependency>

2. 配置⽂件

在⽀付和订单项⽬的配置⽂件application.yml配置Spring Cloud Sleuth链路追踪，代码如下

spring:
  application:
    name: cloud-payment-service
  zipkin:
    base-url: http://192.168.220.12:9411
    sender:
      type: web
  sleuth:
    sampler:
      probability: 1

• spring.zipkin.base-url：指定Zipkin的服务端，⽤于发送链路报告

• spirng.zipkin.sender.type：web表示使⽤http发送数据

• spring.sleuth.sampler.probability：采样率，值为[0,1]之间，这⾥表示100%采样报告

7.2.3 启动并测试

        分别启动Zipkin-Server，Eureka，⽀付服务，订单服务，然后请求⼏次订单业务，这时链路报告会通过web⽅式发送给ZipkinServer，ZipkinServer收集的链路数据。

7.2.4 使⽤RabbitMQ传输链路数据

        在上述案例中最终收集的数据是通过HTTP上传给Zipkin-Server的，在Spring Cloud Sleuth中⽀持消息组件传输链路数据，本节使⽤RabbitMQ传输链路数据，步骤如下。

1. 安装RabbitMQ

使⽤Docker安装RabbitMQ命令如下。

docker pull rabbitmq:management
docker run -d -p 5672:5672 -p 15672:15672 --name rabbitmq rabbitmq:management

2. Zipkin-Server

启动Zipkin-Server时，指定从RabbitMQ获得链路消息数据。命令如下。

RABBIT_ADDRESSES=localhost java -jar zipkin-server-2.23.2-exec.jar
​
#或者下⾯命令
java -jar zipkin-server-2.23.2-exec.jar --
zipkin.collector.rabbitmq.addresses=localhost

注意这⾥使⽤localhost，故此需要把 zipkin-server-2.23.2-exec.jar 上传到docker所在的虚拟机。

3. Zipkin-Client

在Zipkin-Client中添加依赖

<dependency>
<groupId>org.springframework.amqp</groupId>
<artifactId>spring-rabbit</artifactId>
</dependency>

在⽀付微服务，和订单微服务中修改配置，将链路数据发送给RabbitMQ。配置如下。

spring:
  application:
    name: cloud-payment-service
  zipkin:
    addresses: 192.168.220.12:5672
#    base-url: http://127.0.0.1:9411
    sender:
      type: web
  sleuth:
    sampler:
      probability: 1

        因为发送链路数据的⽅式type=rabbit，故此需要配置spring.zipkin.rabbitmq，同时base-url就不需要了。

4. 启动并测试

重启Zipkin-Server和Zipkin-Client，发现链路数据经由RabbitMQ发送给Zipkin-Server。

7.2.5 使⽤ElasticSearch存储链路数据

        在上⾯案例中，Zipkin Server将链路数据存储在内存中，⼀旦程序重启，之前的链路数据全部丢失。那么怎么将链路数据存储起来呢？Zipkin⽀持将链路数据存储在MySql、Elasticsearch，和Cassandra数据库中，本节讲解使⽤Elasticsearch存储。步骤如下。

1. 安装Elasticsearch和Kibana

        使⽤docker安装Elasticsearch和Kibana。命令如下。

docker pull elasticsearch:7.13.4
​
# 创建⾃定义的⽹络(⽤于连接到连接到同⼀⽹络的其他服务(例如Kibana))
docker network create somenetwork
​
#运⾏Elasticsearch
docker run -d --name elasticsearch --net somenetwork -p 9200:9200 -p
9300:9300 -e "discovery.type=single-node" elasticsearch:7.13.4
docker pull kibana:7.3.4
​
# 运⾏ Kibana
docker run -d --name kibana --net somenetwork -p 5601:5601 kibana:7.13.4

2. Zipkin-Server

        启动Zipkin Server时，指定使⽤ES存储数据，命令如下

ABBIT_ADDRESSES=localhost STORAGE_TYPE=elasticsearch
ES_HOSTS=http://localhost:9200 java -jar zipkin-server-2.23.2-exec.jar
​
#或者
java -jar zipkin-server-2.23.2-exec.jar --
zipkin.collector.rabbitmq.addresses=localhost --STORAGE_TYPE=elasticsearch --ES_HOSTS=http://localhost:9200

3. 启动并测试

        重启Zipkin-Server，可以看到链路追踪数据，已经存⼊Elasticsearch中，同时再次重启Zipkin-Server，数据依然存在。
