静态路由实现路由负载分担

组网图形

静态路由简介

见静态路由实现主备备份篇，不再赘述。

组网需求

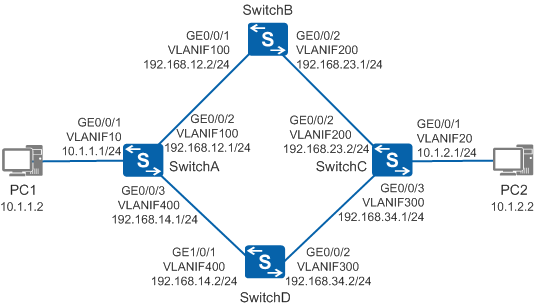

如图1所示，PC1和PC2通过4台Switch相连，从拓扑图中可以看出，数据从PC1到PC2有两条路径可以到达，分别是PC1-SwitchA-SwitchB-SwitchC-PC2和PC1-SwitchA-SwitchD-SwitchC-PC2，为了有效利用链路，要求从PC1到PC2的数据流平均分配到两条链路上，而且当一条链路故障之后数据流自动切换到另一条链路上去。

配置思路

1.创建VLAN并配置各接口所属VLAN，配置各VLANIF接口的IP地址。
2.配置数据流来回两个方向的静态路由。
3.在各主机上配置IP地址和默认网关。

操作步骤

1.配置各接口所属VLAN

　　# 配置SwitchA。SwitchB、SwitchC和SwitchD的配置与SwitchA类似，不再赘述。

<HUAWEI> system-view
[HUAWEI] sysname SwitchA
[SwitchA] vlan batch 10 100 400
[SwitchA] interface gigabitethernet 0/0/1
[SwitchA-GigabitEthernet0/0/1] port link-type access
[SwitchA-GigabitEthernet0/0/1] port default vlan 10
[SwitchA-GigabitEthernet0/0/1] quit
[SwitchA] interface gigabitethernet 0/0/2
[SwitchA-GigabitEthernet0/0/2] port link-type trunk
[SwitchA-GigabitEthernet0/0/2] port trunk allow-pass vlan 100
[SwitchA-GigabitEthernet0/0/2] quit
[SwitchA] interface gigabitethernet 0/0/3
[SwitchA-GigabitEthernet0/0/3] port link-type trunk
[SwitchA-GigabitEthernet0/0/3] port trunk allow-pass vlan 400
[SwitchA-GigabitEthernet0/0/3] quit

2.配置各VLANIF接口的IP地址

　　# 配置SwitchA。SwitchB、SwitchC和SwitchD的配置与SwitchA类似，不再赘述。

[SwitchA] interface vlanif 10
[SwitchA-Vlanif10] ip address 10.1.1.1 24
[SwitchA-Vlanif10] quit
[SwitchA] interface vlanif 100
[SwitchA-Vlanif100] ip address 192.168.12.1 24
[SwitchA-Vlanif100] quit
[SwitchA] interface vlanif 400
[SwitchA-Vlanif400] ip address 192.168.14.1 24
[SwitchA-Vlanif400] quit

3.配置PC1–PC2的去程的静态路由

　　# 配置SwitchA，配置两条等价的静态路由，下一跳分别指向SwitchB和SwitchD，这样就能实现去程的流量的负载分担。

[SwitchA] ip route-static 10.1.2.0 24 192.168.12.2
[SwitchA] ip route-static 10.1.2.0 24 192.168.14.2

　　# 配置SwitchB。

[SwitchB] ip route-static 10.1.2.0 24 192.168.23.2

　　# 配置SwitchD。

[SwitchD] ip route-static 10.1.2.0 24 192.168.34.1

4.配置PC1–PC2的回程的静态路由

　　# 配置SwitchC，配置两条等价的静态路由，下一跳分别指向SwitchB和SwitchD，这样就能实现回程流量的负载分担。

[SwitchC] ip route-static 10.1.1.0 24 192.168.23.1
[SwitchC] ip route-static 10.1.1.0 24 192.168.34.2

　　# 配置SwitchB。

[SwitchB] ip route-static 10.1.1.0 24 192.168.12.1

　　# 配置SwitchD。

[SwitchD] ip route-static 10.1.1.0 24 192.168.14.1

5.配置主机

　　配置主机PC1的IP地址为10.1.1.2/24，默认网关为10.1.1.1；配置主机PC2的IP地址为10.1.2.2，默认网关为10.1.2.1。

6.验证配置结果

　　＃查看SwitchA的IP路由表。

[SwitchA] display ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 9        Routes : 10

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

       10.1.1.0/24  Direct  0    0           D   10.1.1.1        Vlanif10
       10.1.1.1/32  Direct  0    0           D   127.0.0.1       Vlanif10
       10.1.2.0/24  Static  60   0          RD   192.168.12.2    Vlanif100
                    Static  60   0          RD   192.168.14.2    Vlanif400
      127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0
      127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
   192.168.12.0/24  Direct  0    0           D   192.168.12.1    Vlanif100
   192.168.12.1/32  Direct  0    0           D   127.0.0.1       Vlanif100
   192.168.14.0/24  Direct  0    0           D   192.168.14.1    Vlanif400
   192.168.14.1/32  Direct  0    0           D   127.0.0.1       Vlanif400

　　从SwitchA的IP路由表中可以看出，到达10.1.2.0/24这个网段有两条等价路由，这种情况下数据流将会平均分配到两条不同的链路上，即实现流量的负载分担。
