hadoop集群HDFS读写流程图与HDFS元数据管理机制

hadoop集群：HDFS读写流程图与HDFS元数据管理机制 1，HDFS读流程

客户端通过Distributed FileSystem向NameNode请求下载文件。
NameNode通过查询元数据，找到文件块所在的DataNode地址，并将该文件元数据返回给客户端。
客户端根据从namenode获得的元数据，挑选一台DataNode（就近原则，然后随机）服务器，依次请求读取块数据。
DataNode开始依次将块数据传输给客户端（从磁盘里面读取数据输入流，以Packet为单位来做校验）。
客户端以Packet为单位接收，先在本地缓存，待该文件的所有块信息皆返回后，合并块信息，并写入目标文件。

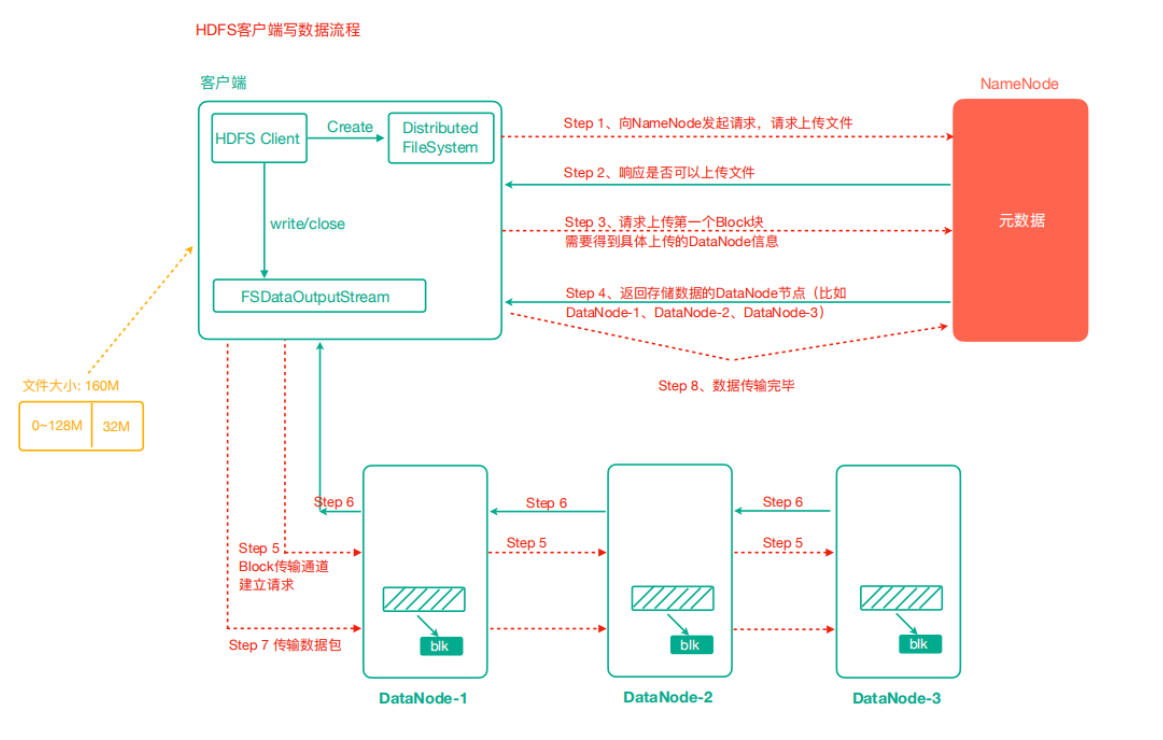

2，HDFS写流程

客户端通过Distributed FileSystem模块向NameNode请求上传文件（文件名），NameNode检查目标文件是否已存在，父目录是否存在。
NameNode向客户端响应，该文件是否可以上传。
客户端请求向namenode请求上传第一个 Block，上传到哪些DataNode服务器上。
NameNode向客户端返回3个DataNode节点，分别为dn1、dn2、dn3（这里默认三个副本，根据副本数返回对应的DataNode数）。
客户端通过FSDataOutputStream模块向dn1请求上传数据，dn1收到请求会继续调用dn2，然后dn2调用dn3，将这个通信管道建立完成。
dn3、dn2、dn1逐级应答客户端，确认可以上传该块数据。
客户端开始往dn1上传第一个Block（先从磁盘读取数据放到一个本地内存缓存），以Packet为单位，dn1收到一个Packet就会传给dn2，dn2传给dn3；dn1每传一个packet后，会放入一个确认队列等待确认。
当一个Block传输完成之后，客户端再次请求NameNode上传第二个Block（重复执行3-7步），后续块依次类推

读写注意点： HDFS文件系统本身并不具备拆分文件和合并文件的功能，是由客户端来执行的。由客户端读取磁盘中的文件，并在本地内存中根据块大小对文件进行合理的拆分成块；也同样在本地内存中，对块进行合并，再写入磁盘的文件中。

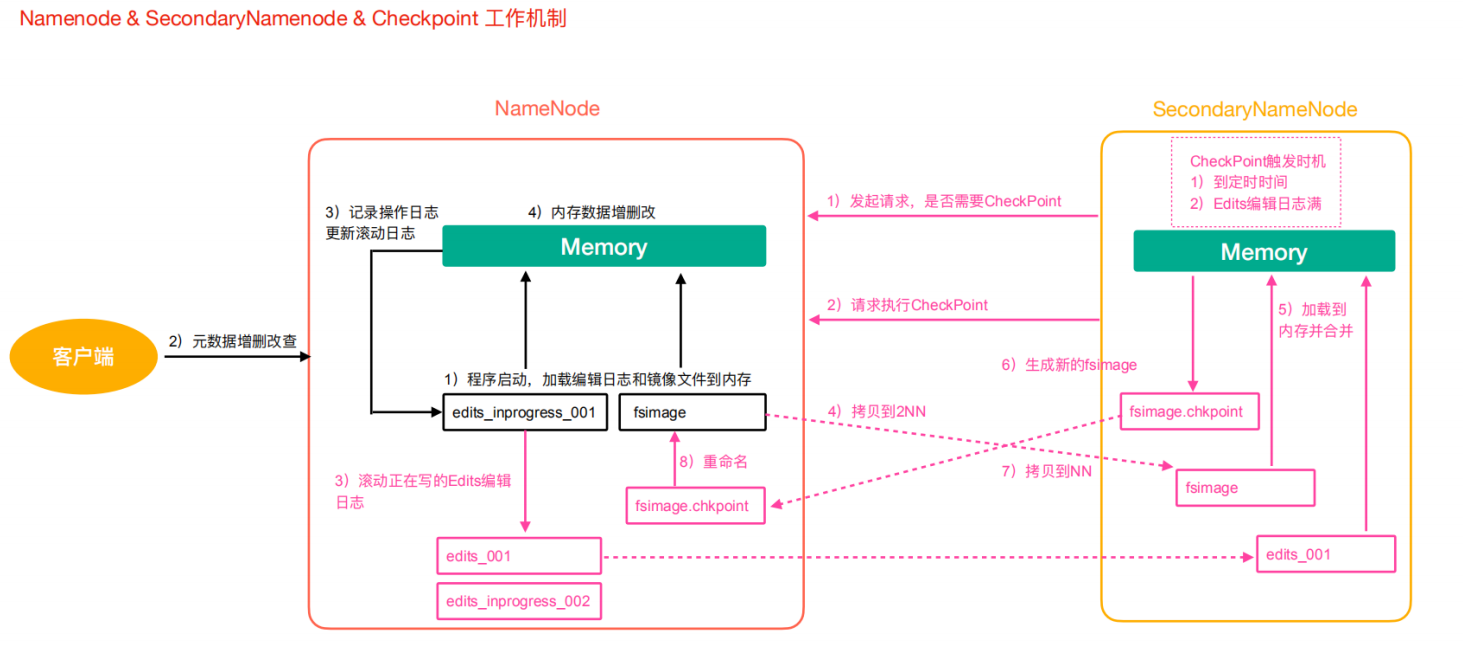

3，HDFS元数据管理机制 第一阶段：NameNode启动 第一次启动NameNode格式化后，创建Fsimage和Edits文件。如果不是第一次启动，直接加载编辑日志和镜像文件到内存。客户端对元数据进行增删改的请求。 NameNode记录操作日志，更新滚动日志。 NameNode在内存中对数据进行增删改。 第二阶段：Secondary NameNode工作 Secondary NameNode询问NameNode是否需要CheckPoint。直接带回NameNode是否执行检查点操作结果。 Secondary NameNode请求执行CheckPoint。 NameNode滚动正在写的Edits日志。将滚动前的编辑日志和镜像文件拷贝到Secondary NameNode。 Secondary NameNode加载编辑日志和镜像文件到内存，并合并。生成新的镜像文件fsimage.chkpoint。拷贝fsimage.chkpoint到NameNode。 NameNode将fsimage.chkpoint重新命名成fsimage。

Fsimage文件：是namenode中关于元数据的镜像，一般称为检查点，这里包含了HDFS文件系统所有目录以及文件相关信息（Block数量，副本数量，权限等信息） Edits文件：存储了客户端对HDFS文件系统所有的更新操作记录，Client对HDFS文件系统所有的更新操作都会被记录到Edits文件中（不包括查询操作） seen_txid：该文件是保存了一个数字，数字对应着最后一个Edits文件名的数字 VERSION：该文件记录namenode的一些版本号信息，比如：CusterId,namespaceID等

Edits文件内容

基本语法 hdfs oev -p 文件类型 -i编辑日志 -o 转换后文件输出路径

hdfs oev -p XML -i edits_0000000000000000266- 0000000000000000267 -o /opt/ouyangtao/servers/hadoop-2.9.2/edits.xml cat /opt/ouyangtao/servers/hadoop-2.9.2/edits.xml

FSImage文件 hdfs oiv -p 文件类型(xml) -i 镜像文件 -o 转换后文件输出路径 hdfs oiv -p XML -i fsimage_0000000000000000265 -o /opt/ouyangtao/servers/fsimage.xml

checkpoint周期 [hdfs-default.xml]

dfs.namenode.checkpoint.period 3600
dfs.namenode.checkpoint.txns 1000000 操作动作次数 dfs.namenode.checkpoint.check.period 60 1分钟检查一次操作次数
