【Flowable】Flowable 已经执行完毕的流程去哪找？

简介

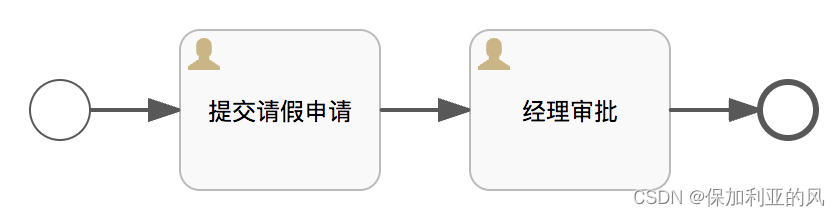

假设我有如下一个流程：

当这个流程执行完毕后，以 ACT_RU_ 为前缀的表中的数据均已清空，现在如果想查看刚刚执行过的流程信息，我们就得去以ACT_HI_为前缀的表中。

案例

1. 历史流程查询

历史流程信息查看，方式如下：

@Test
void test05() {
    List<HistoricProcessInstance> list = historyService.createHistoricProcessInstanceQuery().finished().list();
    for (HistoricProcessInstance hpi : list) {
        logger.info("name:{},startTime:{},endTime:{}",hpi.getName(),hpi.getStartTime(),hpi.getEndTime());
    }
}

调用的时候执行的 finished() 方法表示查询已经执行完毕的流程信息（从这里也可以看出，对于未执行完毕的流程信息也会保存在历史表中）。

我们来看下这个查询对应的 SQL，如下：

SELECT RES.* , DEF.KEY_ as PROC_DEF_KEY_, DEF.NAME_ as PROC_DEF_NAME_, DEF.VERSION_ as PROC_DEF_VERSION_, DEF.DEPLOYMENT_ID_ as DEPLOYMENT_ID_ from ACT_HI_PROCINST RES left outer join ACT_RE_PROCDEF DEF on RES.PROC_DEF_ID_ = DEF.ID_ WHERE RES.END_TIME_ is not NULL order by RES.ID_ asc

从这个 SQL 中可以看到，这个查询本质上就是查询的 ACT_HI_PROCINST 表。如下图：

如果我们在查询的时候不限制流程是否执行完毕，那么我们的查询方法如下:

@Test
void test05() {
    List<HistoricProcessInstance> list = historyService.createHistoricProcessInstanceQuery().list();
    for (HistoricProcessInstance hpi : list) {
        logger.info("name:{},startTime:{},endTime:{}",hpi.getName(),hpi.getStartTime(),hpi.getEndTime());
    }
}

对应的查询 SQL 如下：

SELECT RES.* , DEF.KEY_ as PROC_DEF_KEY_, DEF.NAME_ as PROC_DEF_NAME_, DEF.VERSION_ as PROC_DEF_VERSION_, DEF.DEPLOYMENT_ID_ as DEPLOYMENT_ID_ from ACT_HI_PROCINST RES left outer join ACT_RE_PROCDEF DEF on RES.PROC_DEF_ID_ = DEF.ID_ order by RES.ID_ asc

和前面的 SQL 相比，后面的 SQL 少了 WHERE RES.END_TIME_ is not NULL 条件，也就是说，判断一个流程是否执行完毕，就看它的 END_TIME_ 是否为空，不为空就表示流程已经执行结束了，为空就表示流程尚在执行中。

2. 历史任务查询

刚刚我们查询的是历史流程，接下来我们来看下历史任务，也就是查询一个流程中执行过的 Task 信息，如下表示查询所有的历史流程任务：

@Test
void test06() {
    List<HistoricTaskInstance> list = historyService.createHistoricTaskInstanceQuery().list();
    for (HistoricTaskInstance hti : list) {
        logger.info("name:{},assignee:{},createTime:{},endTime:{}",hti.getName(),hti.getAssignee(),hti.getCreateTime(),hti.getEndTime());
    }
}

这个查询对应的 SQL 如下：

SELECT RES.* from ACT_HI_TASKINST RES order by RES.ID_ asc

可以看到，历史任务表就是 ACT_HI_TASKINST，如下图：

当然，这里还有很多其他的玩法，例如查询某一个流程已经执行完毕的历史任务，如下：

@Test
void test07() {
    List<HistoricProcessInstance> instanceList = historyService.createHistoricProcessInstanceQuery().list();
    for (HistoricProcessInstance hpi : instanceList) {
        List<HistoricTaskInstance> list = historyService.createHistoricTaskInstanceQuery().processInstanceId(hpi.getId()).finished().list();
        for (HistoricTaskInstance hti : list) {
            logger.info("name:{},assignee:{},createTime:{},endTime:{}", hti.getName(), hti.getAssignee(), hti.getCreateTime(), hti.getEndTime());
        }
    }
}

这个里边的查询历史任务的 SQL 如下：

SELECT RES.* from ACT_HI_TASKINST RES WHERE RES.PROC_INST_ID_ = ? and RES.END_TIME_ is not null order by RES.ID_ asc

可以看到，跟前面相比，多了两个条件：

• 流程实例 ID
• 流程结束时间不为 null

从这里也可以看出来，这个 finish 方法的执行逻辑跟我们前面讲的是一样的。

3. 历史活动查询

历史任务就是各种 Task，历史活动则包括跟多内容，像开始/结束节点，连线等等这些信息都算是活动。

查询代码如下：

@Test
void test08() {
    List<HistoricActivityInstance> list = historyService.createHistoricActivityInstanceQuery().list();
    for (HistoricActivityInstance hai : list) {
        logger.info("name:{},startTime:{},assignee:{},type:{}",hai.getActivityName(),hai.getStartTime(),hai.getAssignee(),hai.getActivityType());
    }
}

这个查询对应的 SQL 如下：

SELECT RES.* from ACT_HI_ACTINST RES order by RES.ID_ asc

可以看到，ACT_HI_ACTINST 表中保存了历史活动信息

4. 历史变量查询

查询流程执行的历史变量，方式如下：

@Test
void test09() {
    HistoricProcessInstance pi = historyService.createHistoricProcessInstanceQuery().singleResult();
    List<HistoricVariableInstance> list = historyService.createHistoricVariableInstanceQuery().processInstanceId(pi.getId()).list();
    for (HistoricVariableInstance hvi : list) {
        logger.info("name:{},type:{},value:{}", hvi.getVariableName(), hvi.getVariableTypeName(), hvi.getValue());
    }
}

这个查询对应的 SQL 如下：

SELECT RES.* from ACT_HI_VARINST RES WHERE RES.PROC_INST_ID_ = ? order by RES.ID_ asc

可以看到流程的历史变量信息保存在 ACT_HI_VARINST 表中。

5. 历史日志查询

历史日志查询就是前面那几种的一个集大成者，用法如下：

@Test
void test10() {
    HistoricProcessInstance pi = historyService.createHistoricProcessInstanceQuery().singleResult();
    ProcessInstanceHistoryLog historyLog = historyService.createProcessInstanceHistoryLogQuery(pi.getId())
            //包括历史活动
            .includeActivities()
            //包括历史任务
            .includeTasks()
            //包括历史变量
            .includeVariables()
            .singleResult();
    logger.info("id:{},startTime:{},endTime:{}", historyLog.getId(), historyLog.getStartTime(), historyLog.getEndTime());
    List<HistoricData> historicData = historyLog.getHistoricData();
    for (HistoricData data : historicData) {
        if (data instanceof HistoricActivityInstance) {
            HistoricActivityInstance hai = (HistoricActivityInstance) data;
            logger.info("name:{},type:{}", hai.getActivityName(), hai.getActivityType());
        }
        if (data instanceof HistoricTaskInstance) {
            HistoricTaskInstance hti = (HistoricTaskInstance) data;
            logger.info("name:{},assignee:{}", hti.getName(), hti.getAssignee());
        }
        if (data instanceof HistoricVariableInstance) {
            HistoricVariableInstance hvi = (HistoricVariableInstance) data;
            logger.info("name:{},type:{},value:{}", hvi.getVariableName(), hvi.getVariableTypeName(), hvi.getValue());
        }
    }
}

这个里边，首先是查询基本的流程日志信息，这个本质上就是查询历史流程实例信息，对应的 SQL 如下：

select RES.*, DEF.KEY_ as PROC_DEF_KEY_, DEF.NAME_ as PROC_DEF_NAME_, DEF.VERSION_ as PROC_DEF_VERSION_, DEF.DEPLOYMENT_ID_ as DEPLOYMENT_ID_ from ACT_HI_PROCINST RES left outer join ACT_RE_PROCDEF DEF on RES.PROC_DEF_ID_ = DEF.ID_ where PROC_INST_ID_ = ?

接下来我写了三个 include，每一个 include 都对应一句 SQL：

includeActivities 对应的 SQL 如下:

SELECT RES.* from ACT_HI_ACTINST RES WHERE RES.PROC_INST_ID_ = ? order by RES.ID_ asc

includeTasks 对应的 SQL 如下：

SELECT RES.* from ACT_HI_TASKINST RES WHERE RES.PROC_INST_ID_ = ? order by RES.ID_ asc

includeVariables 对应的 SQL 如下：

SELECT RES.* from ACT_HI_VARINST RES WHERE RES.PROC_INST_ID_ = ? order by RES.ID_ asc

最终查询完成后，调用 getHistoricData 方法可以查看这些额外的数据，List 集合中存放的 HistoricData 也分为不同的类型：

• includeActivities 方法对应最终查询出来的类型是 HistoricActivityInstance。
• includeTasks 方法对应最终查询出来的类型是 HistoricTaskInstance。
• includeVariables 方法对应最终查询出来的类型是 HistoricVariableInstance。

在遍历的时候通过类型判断去查看具体是哪一种变量类型。

综上，这个历史日志查询其实就是一个集大成者。
