1 介绍

1.1 前言

​ 在微服务框架中，每个对外服务都是独立部署的，对外的Api或者服务地址都不是不尽相同的。对于内部而言，通过注册中心自动感知即可。但大部分情况下，服务都是提供给外部系统进行调用的，不可能同享一个注册中心。同时一般上内部的微服务都是在内网的，和外界是不连通的。而且，就算每个微服务对外开放，对于调用者而言，调用不同的服务的地址或者参数也是不尽相同的，这样就会造成消费者客户端的复杂性，同时，可能微服务可能是不同的技术栈实现的，有的是Http、Rpc或者Websocket等等，也会进一步加大客户端的调用难度。所以，一般上都有会有个Api网关，根据请求的url不同，路由到不同的服务上去，同时入口统一了，还能进行统一的身份鉴权、日志记录、分流等操作。

1.2 什么是Zuul网关

​ 微服务网关是微服务架构中一个不可或缺的部分。通过服务网关统一向外系统提供REST API的过程中，除了具备服务路由、均衡负载功能之外，它还具备了权限控制等功能。Zuul 是Zuul是Netflix开源的微服务网关，本质上是一个Web Servlet应用，可以和Eureka、Ribbon、Hystrix等组件配合使用，Spring Cloud对Zuul进行了整合与增强，和其他组件配合使用相对方便，Zuul的主要功能是路由转发和过滤器。

​ Zuul基于JVM的路由器和服务器端负载均衡器。同时，Zuul的规则引擎允许规则和过滤器基本上用任何JVM语言编写，内置支持Java和Groovy。这个功能，就可以实现动态路由的功能了。当需要添加某个新的对外服务时，一般上不停机更新是通过数据缓存配置或者使用Groovy进行动态路由的添加的。

1.3网关的意义

​ 微服务网关是微服务架构中一个不可或缺的部分。通过服务网关统一向外系统提供REST API的过程中，除了具备服务路由、均衡负载功能之外，它还具备了权限控制等功能。

​ 在未加入网关时，一般上会在服务外网架设一个负载均衡，如Nginx等。此时，微服务的组成如下图所示：

​ 此时，对于Open Service而言可能需要提供权限控制等和业务无关的能力，这样本身就破坏了微服务服务单一的原则。所以，一般上在Open Service之上，还有一层服务提供诸如通用的权限校验、参数校验等功能，此服务就是网关了。之后，对于内部微服务而言，只需要关系各自微服务提供的业务功能即可，无需去关心其他非业务相关的功能。

Zuul做为路由网关，在微服务架构中有着十分重要的作用，体现在这几方面：

​ a. Zuul、Ribbon、Eureka结合，可以实现智能路由和负载均衡的功能，Zuul能够将请求流量按照某种策略分发到集群状态的多个服务实例；

​ b. 网关将所有服务的Api接口统一聚合，并统一对外暴露，外界系统调用Api接口时，都是由网关对外暴露的Api接口，外界系统不需要知道微服务系统中各服务相互调用的复杂性，保护了其微服务单元Api接口防止被外界直接调用，导致服务的敏感信息对外暴露；

​ c. 网关服务可以做到用户身份认证和权限认证，防止非法请求操作Api接口，对服务器起保护作用；

​ d. 网关可以流量监控、实时日志记录等功能；

加入Zuul网关后：

Zuul可以通过加载动态过滤机制，从而实现以下各项功能：

a.验证与安全保障: 识别面向各类资源的验证要求并拒绝那些与要求不符的请求。

b.审查与监控: 在边缘位置追踪有意义数据及统计结果，从而为我们带来准确的生产状态结论。

c.动态路由: 以动态方式根据需要将请求路由至不同后端集群处。

d.压力测试: 逐渐增加指向集群的负载流量，从而计算性能水平。

e.负载分配: 为每一种负载类型分配对应容量，并弃用超出限定值的请求。

f.静态响应处理: 在边缘位置直接建立部分响应，从而避免其流入内部集群。

g.多区域弹性: 跨越AWS区域进行请求路由，旨在实现ELB使用多样化并保证边缘位置与使用者尽可能接近。

1.4 网关的优缺点

优点：

​ a.减少Api请求次数

​ b.限流

​ c.缓存

​ d.统一认证

​ e.降低微服务的复杂度

​ f.支持混合通信协议(前端只和api通信，其他的由网关调用)

缺点：

​ a.网关需高可用，可能产生单点故障

​ b.管理复杂

2 Zuul的三大模块

​ 目前网上大多数关于Zuul的相关讨论大都是 Spring-Cloud-Zuul相关的，但是笔者认为Spring Cloud Zuul 有利也有弊。好处就是开发起来比较方便，一个注解就可以启用一个网关，并且增加了一些默认的过滤器组件；但是Spring Cloud 为了开发者的快速接入，也对Netflix Zuul 的一些功能做了阉割。Netflix Zuul 主要包含了三大模块：Zuul核心模块、过滤器加载模块、过滤器管理模块。其中核心模块和过滤器加载模块，在Spring Cloud Zuul 的定制版本中，都没有做太大的改动。

2.1 核心模块

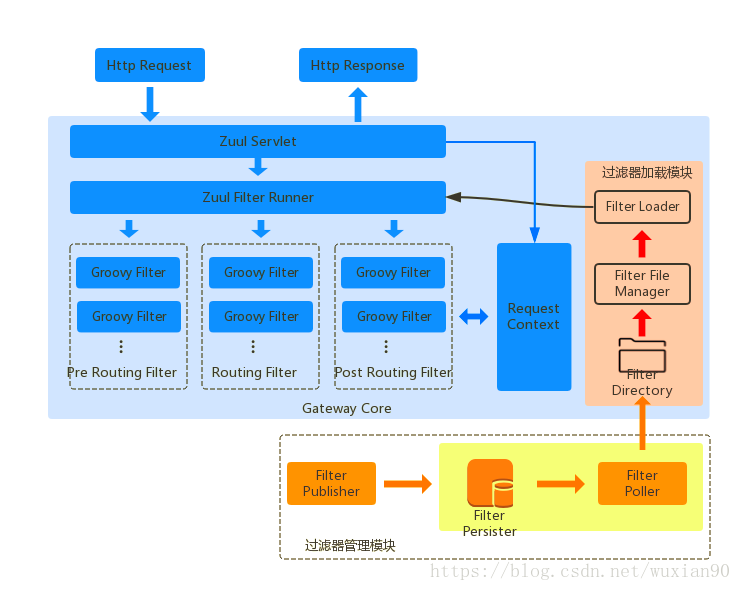

​ 请求接收然后通过 pre、route、post 三个主要类型的过滤器。当然了，还有另外2 中上图中没有展现，就是 error 和 custom 类型的过滤器。error 是处理异常时的处理动作，custom 是自定义处理请求的过滤流程。上面各个过滤器之间是通过 RequestContext （Map类型，ThreadLocal 变量） 来做上下文传递的。ZuulFilterRunner 组织了各种类型的过滤器的执行逻辑。

2.2.1 ZuulServlet

ZuulServlet 依次执行了 pre过滤器、route过滤器、post过滤器；当产生错误时，会执行error 过滤器。以上各种类型的 Filter 会委派给ZuulRunner 去执行。

2.2.2 ZuulRunner

ZuulRunner 本身也没什么逻辑，而是使用了单例的处理器 FilterProcessor 来处理。

2.2.3FilterProcessor

FilterProcessor 回去从 FilterLoader 中获取各个类型的过滤器，并且顺序执行。

2.2.4 RequestContext

各个 Filter 执行的过程中不能直接相互通信，参数的传递依赖是通过 线程本地变量 RequestContext 来实现的。

2.2.4 ZuulFilter

Zuul提供了动态读取、编译和执行Filter的框架。各个Filter间没有直接联系，但是都通过RequestContext共享一些状态数据。尽管Zuul支持任何基于JVM的语言，但是过滤器目前是用Groovy编写的。 每个过滤器的源代码被写入到Zuul服务器上的一组指定的目录中，这些目录将被定期轮询检查是否更新。Zuul会读取已更新的过滤器，动态编译到正在运行的服务器中，并后续请求中调用。

关键特性：

· Type：用以表示路由过程中的阶段（内置包含PRE、ROUTING、POST和ERROR）

· Execution Order：表示相同Type的Filter的执行顺序

· Criteria：执行条件

· Action：执行体

请求生命周期：

Zuul 大部分功能都是通过过滤器来实现的，这些过滤器类型对应于请求的典型生命周期。

· PRE：这种过滤器在请求被路由之前调用。我们可利用这种过滤器实现身份验证、在集群中选择请求的微服务、记录调试信息等。

· ROUTING：这种过滤器将请求路由到微服务。这种过滤器用于构建发送给微服务的请求，并使用 Apache HttpClient 或 Netfilx Ribbon 请求微服务。

· POST：这种过滤器在路由到微服务以后执行。这种过滤器可用来为响应添加标准的 HTTP Header、收集统计信息和指标、将响应从微服务发送给客户端等。

· ERROR：在其他阶段发生错误时执行该过滤器。 除了默认的过滤器类型，Zuul 还允许我们创建自定义的过滤器类型。例如，我们可以定制一种 STATIC 类型的过滤器，直接在 Zuul 中生成响应，而不将请求转发到后端的微服务。

Zuul 中默认实现的 Filter

2.2 过滤器加载模块

过滤器加载模块主要是给Core 模块的FilterRunner 提供服务的，也就是提供编译好的Filter组件。其中的FilterFileManager 是以轮询的方式，不断的从包含groovy 脚本的目录中加载文件，提供给 FilterLoader 编译和管理。

具体流程：

过滤器加载模块主要提供给 Core 模块，从磁盘（或者网络等其他介质）中加载Filter ，并完成实例化的过程，以备Core 模块的使用。其中FilterFileManager 负责从磁盘中加载数据，然后调用FilterLoader 的单例，去实例化Filter以备用。FilterFileManager会启用一个守护线程，在后台不断地循环管理Filter 文件（源码中每次循环后，会休息1秒钟）。循环每个Filter 都会调用 FilterLoader.getInstance().putFilter() 将其放入FilterLoader的Map中。

2.3 过滤器管理模块

过滤器管理模块对于运维和做一些功能增强时非常有帮助，大多数情况下都需要对其做定制开发，从而适应各个公司不同的业务需求。上面的过滤器加载模块最终交互的对象是磁盘文件，那么过滤器管理模块就相对是个独立的东西了。相关的操作就是Filter 文件。

具体流程：

过滤器管理模块直接操作文件的类是：ZuulFilterPoller 。它会起一个线程，不断的循环去抓取Filter的元数据（源码中由ZuulFilterDAO提供）。官方给的默认的实现是 Cassandra，也就是Filter的元数据是从 Cassandra 数据库中获取的。但是这个数据库在国内用的相对较少，如果要定制的话，通常会改成 MySQL 或者 Http接口的方式去实现。ZuulFilterPoller 中起了一个循环线程，不断的去获取元数据的信息，从而更新Filter。
