Linux的DHCP的工作原理

小半 • • 技术随笔 • 阅读 249

导读：本篇文章讲解 Linux的DHCP的工作原理，希望对大家有帮助，欢迎收藏，转发！站点地址：www.bmabk.com

文章目录

本章概述

主要讲解DHCP工作原理，如何完成自动分配ip地址，在分配时需要经历哪些步骤，且DHCP服务器分配的ip地址到期怎么办？还有为什么需要使用DHCP服务？以及具体的DHCP动态分配地址详细说明及配置步骤。指定主机名分配ip地址的配置步骤。

一、DHCP的工作原理

本质：

1、物理网卡自身集成了DHCP的功能，为了请求获取合法、可用的IP。

2、DHCP服务端核心功能在于：通过自定义的网段的地址池，来给与新加入的网络环境的设备以租约的方式分配合法IP。

1、什么是DHCP及DHCP的好处

1.1 DHCP是什么？

  • DHCP (Dynamic Host Configuration Protocol)：动态主机配置协议，由internet工作任务小组设计开和发 ， 专门用于为TCP/IP网络中的计算机自动分配TCP/IP参数的协议。 是一个应用层协议，使用UDP的67和68端口。

  • -通俗的讲：就是服务器给客户端分配ip地址。

  • DHCP的前身是BOOTP协议（BootstrapProtocol），BOOTP被创建出来为了连接到网络中的设备自动分配地址，后来被DHCP取代了，DHCP比BOOTP更加复杂，功能更强大。

1.2 DHCP好处？

由于上网时间的不确定性以及使用人员的技术水平不同，为每位用户分配一个固定的ip地址，不仅造成了IP地址的浪费，也会成为ISP服务商带来高额的维护成本，而使用DHCP则有以下好处

  • 减少管理员的工作量
  • 避免输入错误的可能
  • 避免ip地址冲突
  • 当网络更改ip地址段时，不需要再重新配置每个用户的IP地址
  • 提高ip地址的利用率
  • 方便客户端的配置

1.3 为什么要使用DUCP？

DHCP服务避免了因手动设置IP地址所产生的错误，同时也避免了把一个IP地址分配给多台工作站所造成的地址冲突，DHCP提供了安全、可靠且简单的TCP/IP网络设置，降低了配置IP地址的负担。

2、DHCP的模式与分配方式

2.1 DHCP模式

在网络中架设一台专用的DHCP服务器，负责集中分配各种网络地址参数（主要包括IP地址、子网掩码、广播地址、默认网关地址，DNS服务器地址）：其他主机作为DHCP客户机，将网卡配置为自动获取，即可与DHCP服务器进行通信，完成自动配置过程。

DHCP是C/S模式（Client/Server），DHCP服务端和客户端需要保持通信，DHCP基于UDP协议，双方都有可能会主动向对方发起通信，因此双方都需要监听端口。

  • server 端：DHCP server（运行dhcp服务）
  • UDP服务：监听端口67（bootps）
  • Client端：DHCP Client（运行dhcp服务）
  • UDP服务：监听端口68（bootpc）

2.2 DHCP分配方式

三种模式：

自动分配： 客户机第一次成功的从DHCP获取到一个IP地址后，就永久的使用这个地址。

①指定主机的方式进行DHCP分配（获取主机的MAC地址，专属分配固定ip）

手动分配： 是由DHCP服务器管理员专门制定IP地址

②手工指定网卡配置—》static

动态分配： 当客户机拿到ip地址，并非永久使用，使用完结束后，客户机会进行释放这个ip。

③DHCP自动分配—》（对应网段的）地址池

3、DHCP工作原理

DHCP工作原理： 广播进行，先到先得，一个网络中只有一个DHCP。

3.1 DHCP的租约过程

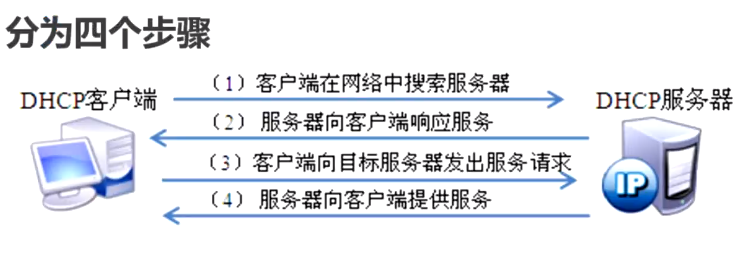

客户机从DHCP服务器获得IP地址的过程称为DHCP的租约过程

image-20220606091909701

  • discover ： Client 端广播发现DHCP服务器

  • offer ： DHCP服务器分配Clinet端一个可用的ip，并询问是否使用

  • Request ： Client端回应DHCP服务器，确认使用此IP。

  • ACK： 确认租约。

详细步骤描述

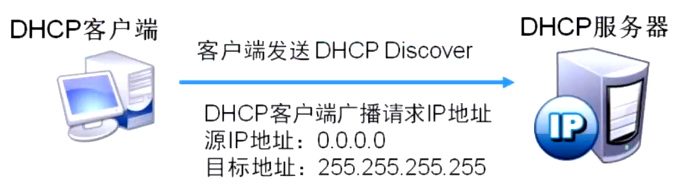

①客户机请求IP地址

  • 当一个DHCP客户机启动时，客户机还有没有IP地址，所以客户机要通过DHCP获取一个合法的地址。
  • 此时DHCP客户机以广播方式发送DHCP Discover 发现信息来寻找DHCP服务器

image-20220606092513347

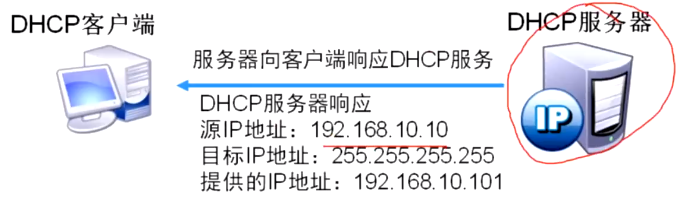

②服务器响应

  • DHCP服务器接收到来自客户机请求IP地址的信息时，在自己的IP地址池中查找是否有合法的IP地址提供给客户机。
  • 如果有，DHCP服务器将此IP地址做上标记，加入到DHCP offer的消息中，然后单播一则DHCP offer消息。

image-20220606093426789

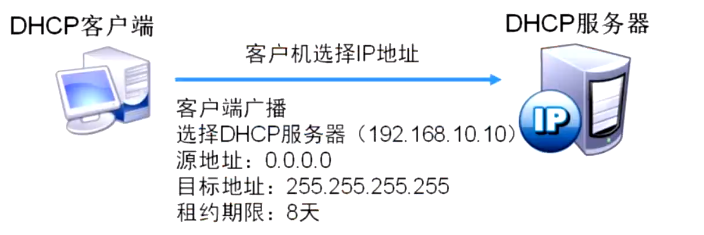

③客户机选择ip地址

  • DHCP客户机从接收到的第一个DHCP offer消息找那个提取IP地址，发出IP地址的DHCP服务器将该地址保留，这样该地址就不能再分配给另一个DHCP客户机

image-20220606093651777

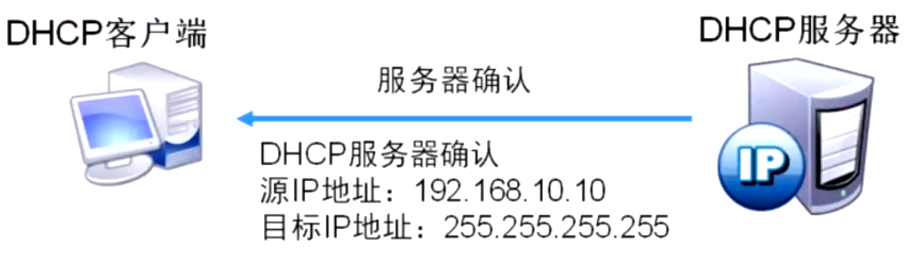

④服务器确定租约

  • DHCP服务器接收到DHCP Request 消息后，以DHCP ACK 消息的形式向客户机单播成功确认，该消息包含有IP地址的有效租约和其它可配置的信息
  • 当客户机收到DHCP ACK 消息时，配置IP 地址，完成TCP/IP的初始化

image-20220606094633268

3.2 重新登录

  • DHCP客户机每次重新登录网络时，不需要再发送DHCP Discover 信息，而是直接发送包含前一次所分配的IP地址的DHCP Request 请求信息

image-20220606095107494

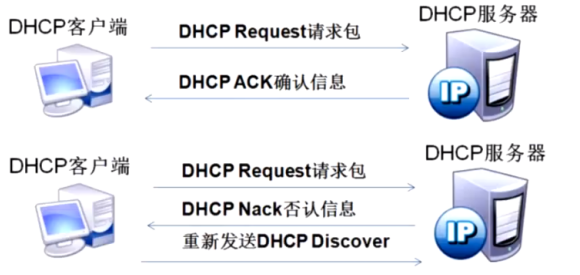

3.3 更新租约

  • 当DHCP服务器向客户机出租的IP地址租期达到50%时，就需要更新租约。
  • 客户机直接向提供租约的服务器发送DHCP Request包，要求更新现有的地址租约。

租期达到50%（T1）时， DHCP客户端会自动以单播的方式向DHCP服务器发送DHCP request报文，请求更新ip地址租期，如果收到DHCP服务器回应的DHCP ACK报文，则租期更新成功（即租期从0开始）；如果收到DHCP NAK 报文，则重新发送DHCP Discover报文请求新的ip地址。

当租期达到87.5%（T2）时， 如果仍未收到DHCP服务器器的应答，DHCP客户端会自动以广播的方式向DHCP服务器发送DHCP Request报文，请求更新ip地址租期，如果收到DHCP服务器回应的DHCP ACK 报文，则更新成功（即租期从0开始），如果收到DHCP NAK报文，则发送DHCP Discover 报文请求新的IP地址。

为什么有时候会分配169.154.0.0/16网段的地址？

答：

①一开始，DHCP客户机初始化TCP/IP，通过UDP端口67向网络中发送一个DUCPdiscover广播包，请求租用ip地址。

②任何接收到DHCPdiscover广播包并且能够提供DHCP的服务器，都会通过UDP端口68给客户机回应一个DHCPoffer广播包，提供一个ip地址。

③但是DHCP客户机发出的IP租用请求DHCPdiscover广播包，将花费1秒的时间等待DHCP服务器，如果1秒后没有DHCP服务器回应，它会将这一广播包重新广播四次（以2,4,8,16秒为间隔，加上1~1000毫秒之间随机长度时间）

④四次之后，如果未能收到服务器的回应，则运行的DHCP客户机将从169.254.0.0/16这个自动保留的私有ip地址（APIPA）中选用一个IP地址，而运行其他操作的DHCP客户机将无法获得IP地址。

或者

DHCP服务器的ip地址池没有再可分配的ip地址了。

二、使用DHCP动态配置主机地址

1、DHCP服务

DHCP服务

  • 为大量客户机自动分配地址，提供集中管理
  • 减轻管理和维护成本，提高网络配置效率

可分配的地址信息主要包括

  • 网卡的IP地址、子网掩码
  • 对应的网络地址、广播地址
  • 默认的网关地址
  • DNS服务器地址

2、配置动态分配ip地址

实验：动态分配ip地址

image-20220609000212393

在虚拟机上配置

2.1 下载dhcp服务以及复制dhcp参考文档

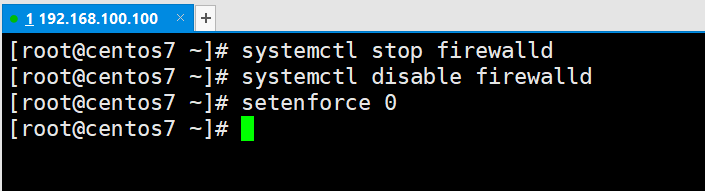

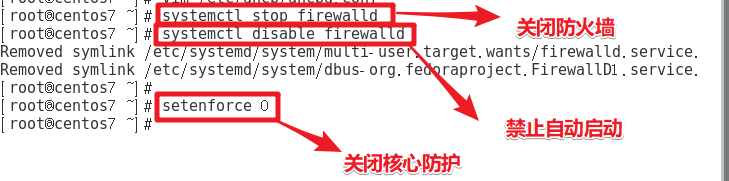

关闭防火墙

image-20220609101150095

下载dhcp服务

image-20220609000408702

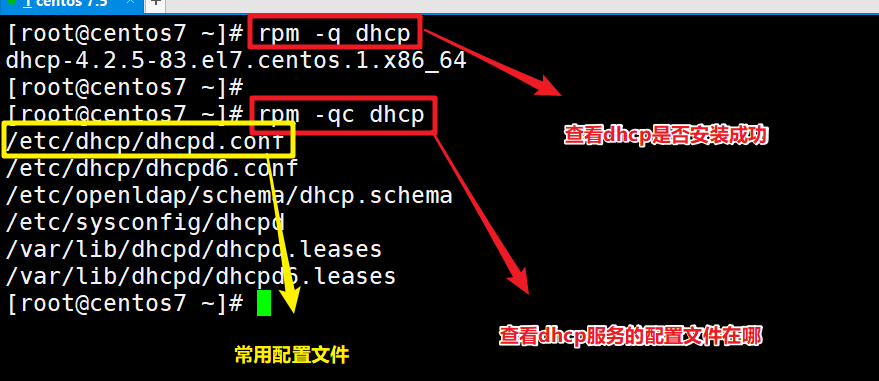

查看dhcp服务的配置文件路径

image-20220609000616758

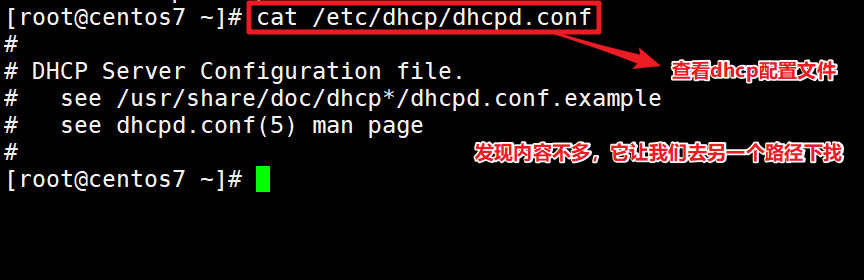

查看配置文件的内容

image-20220609000815525

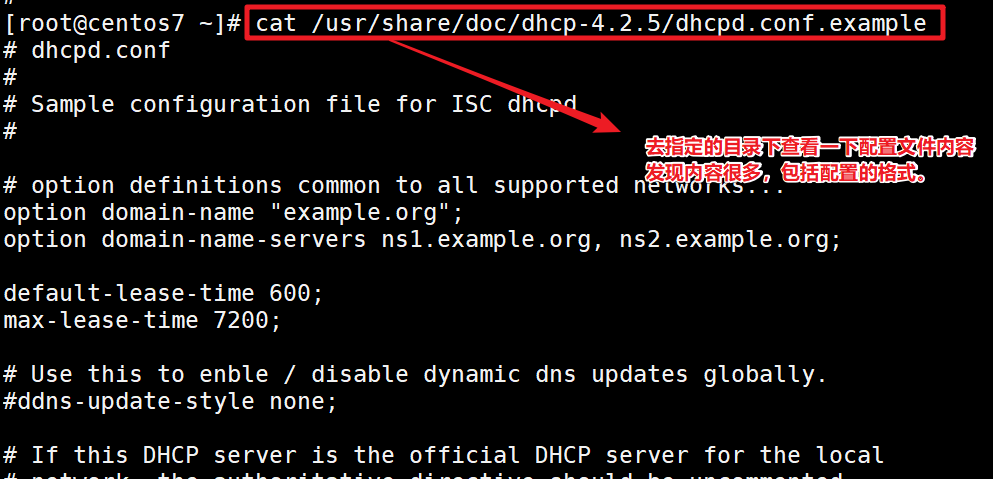

查看它让我们去的配置文件路径

image-20220609001006326

复制配置文件

image-20220609001303990

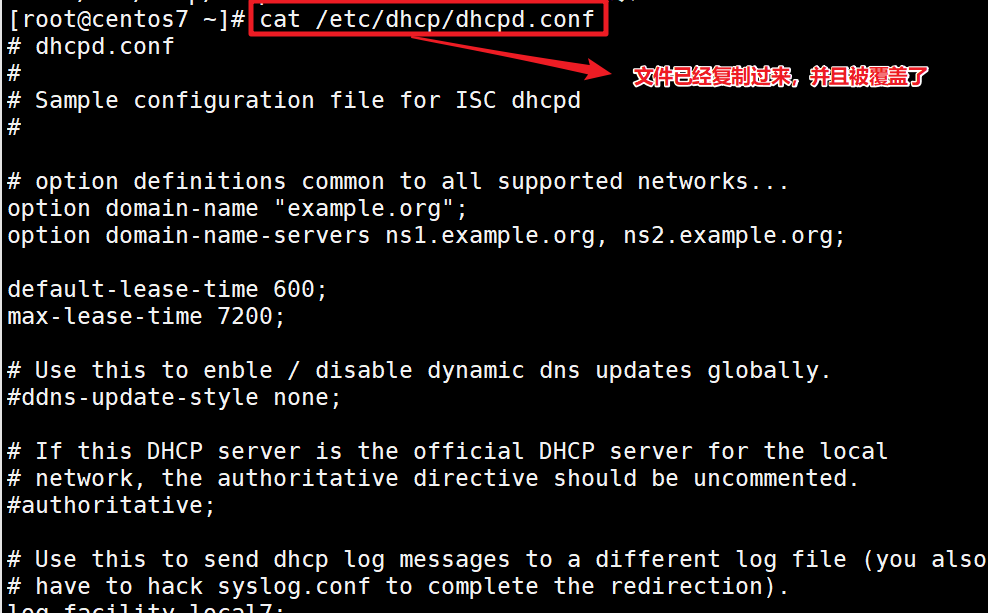

查看文件是否复制成功

image-20220609141300542

2.2 配置虚拟机的网卡

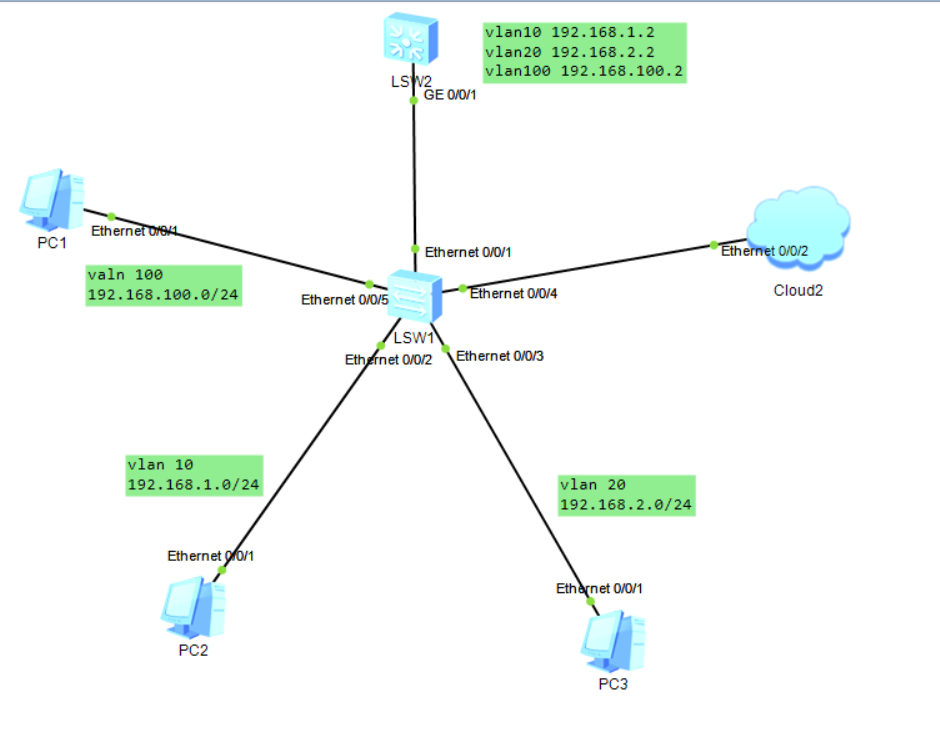

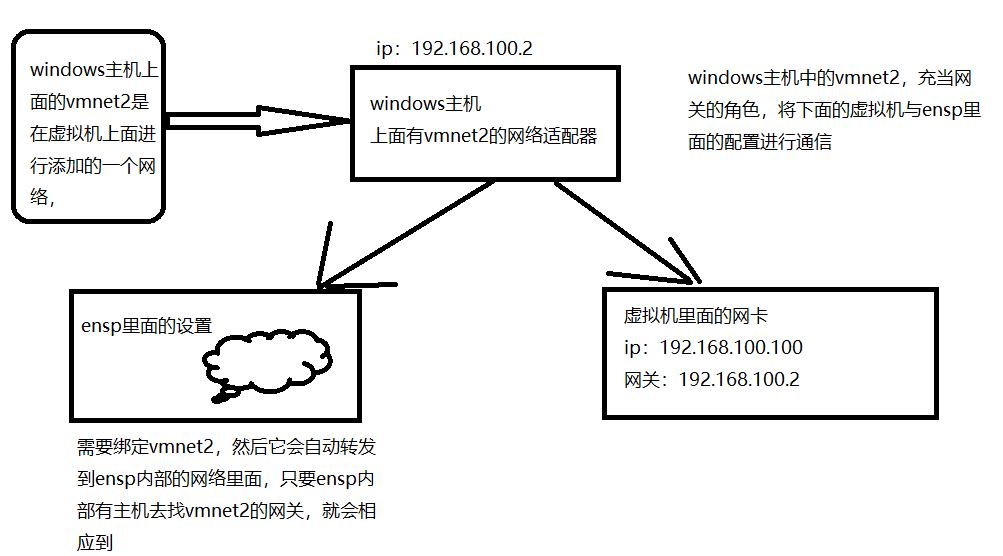

在配置前需要了解网络时如何搭建的，不然下面会看的一脸蒙蔽

image-20220609010833862

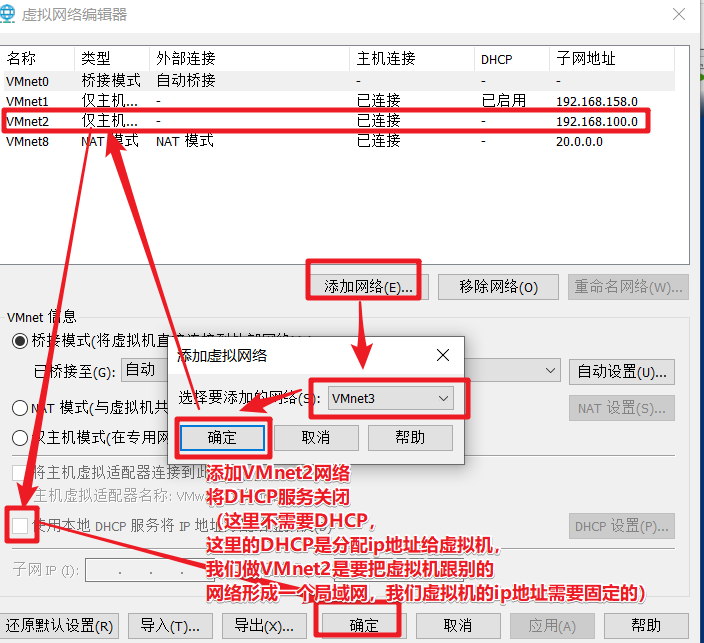

在虚拟机中添加VMnet网络适配器

image-20220609165926154

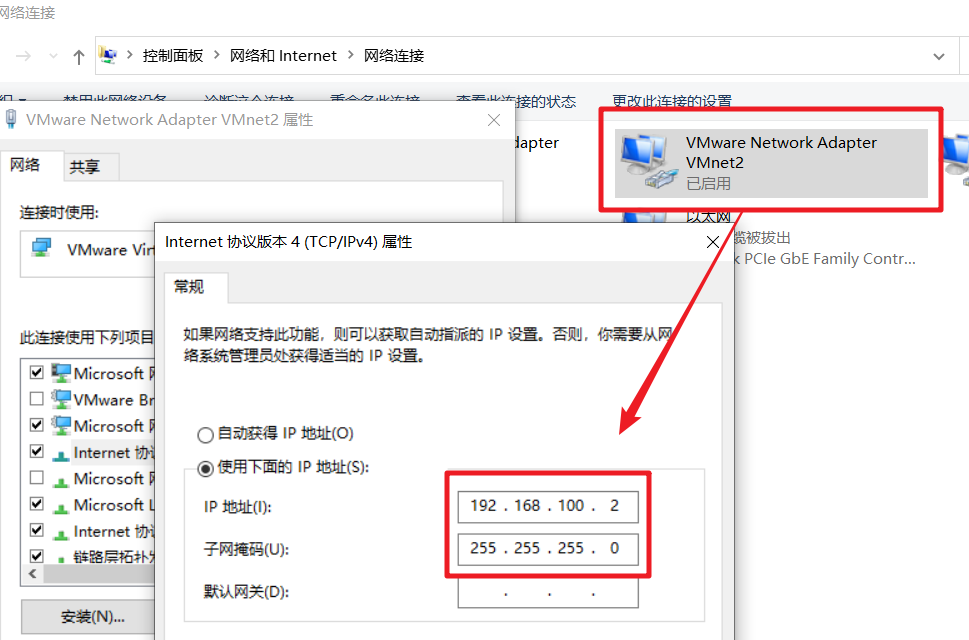

查看windows电脑的网络适配器，更改VMnet2ip地址（要和虚拟机里面对应）

image-20220609005551949

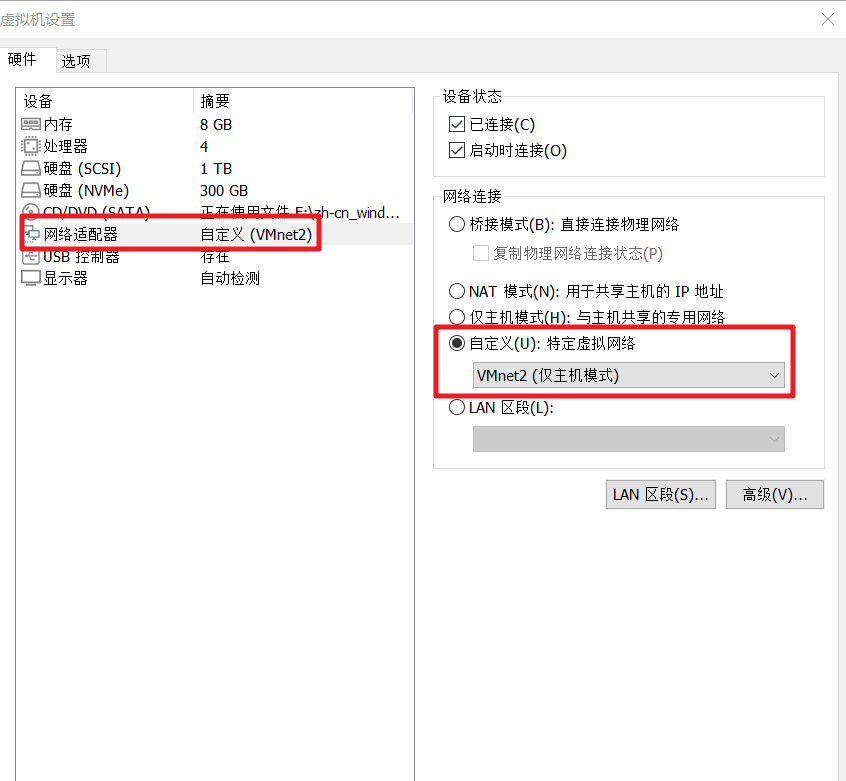

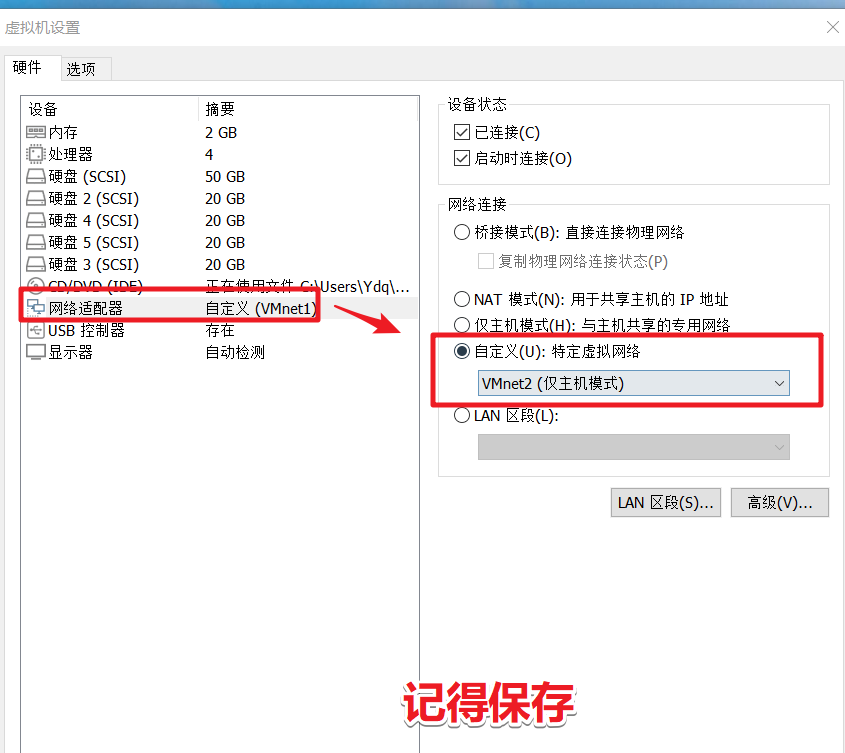

现将虚拟机的连接方式改成仅主机模式

image-20220609004845488

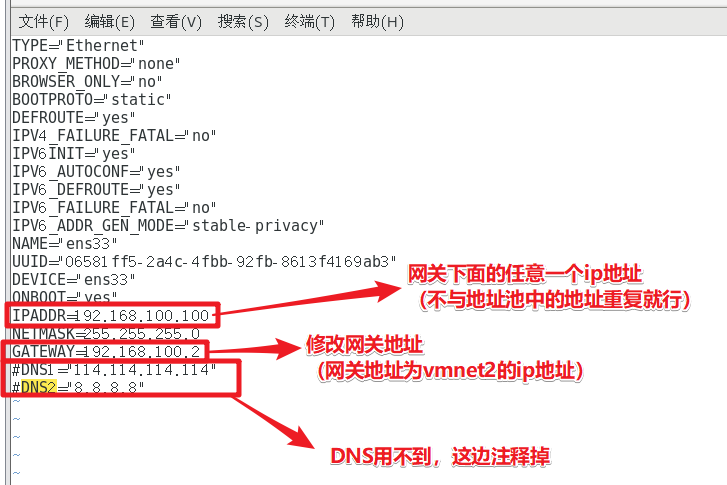

修改虚拟机的ip地址

image-20220609004551749

image-20220609005112196

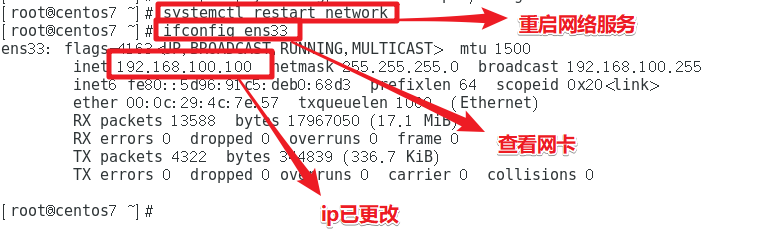

网路配置文件修改后，需要进行重新加载，不然无效。

image-20220609005306954

2.3 配置ENSP拓扑图的配置

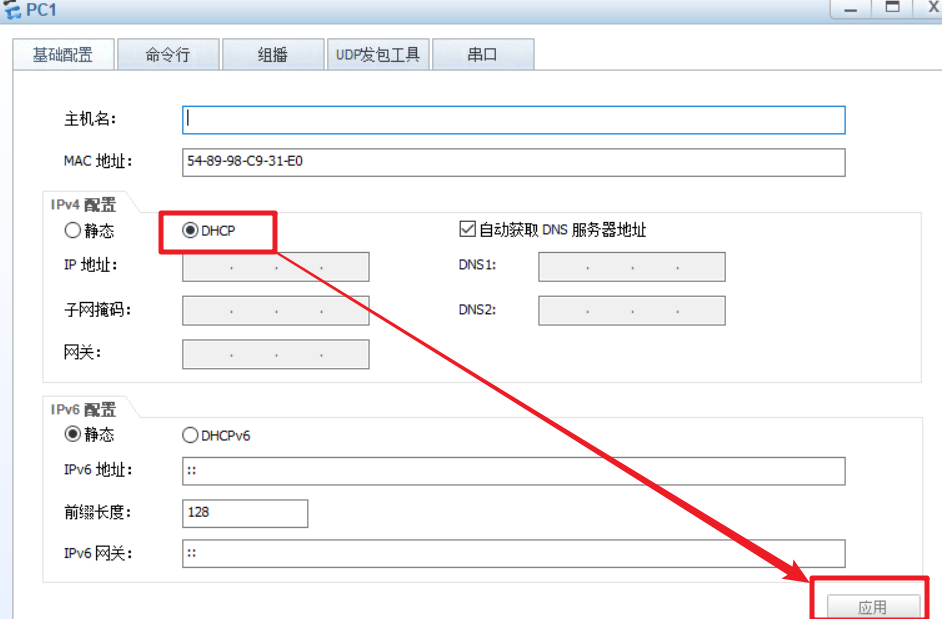

先将三台主机配置成DHCP模式（pc1和pc2和pc3）

image-20220609093437596

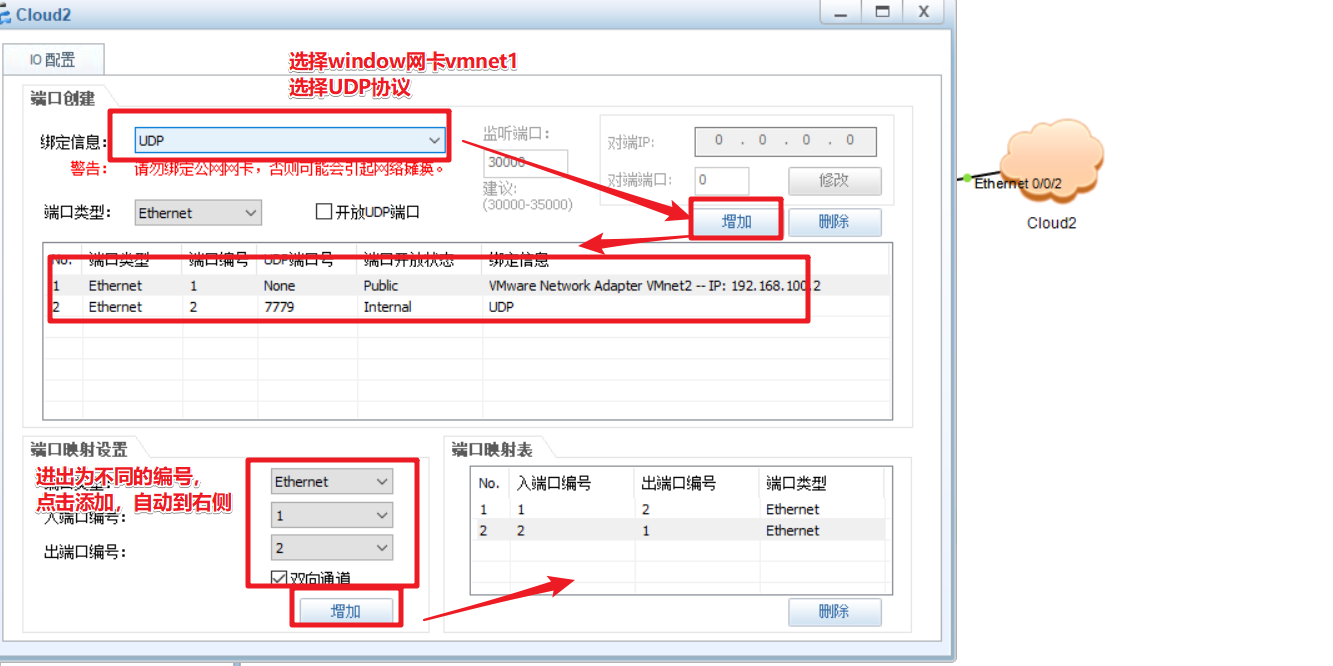

cloud 进行配置

image-20220609094728714

配置SW1二层交换机的配置

<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname SW1
[SW1]undo info-center en
hange loop count is 0, and the maximum number of records is 4095.able
Info: Information center is disabled.
[SW1]vlan batch 10 20 100
Info: This operation may take a few seconds. Please wait for a

[SW1]int e0/0/2    #配置接口vlan 10
[SW1-Ethernet0/0/2]port link-type access
[SW1-Ethernet0/0/2]port default vlan 10
[SW1-Ethernet0/0/2]undo shutdown
Info: Interface Ethernet0/0/2 is not shutdown.

[SW1-Ethernet0/0/2]int e0/0/3    #配置接口vlan20
[SW1-Ethernet0/0/3]port link-type access
[SW1-Ethernet0/0/3]port default vlan 20
[SW1-Ethernet0/0/3]undo shutdown
Info: Interface Ethernet0/0/3 is not shutdown.

[SW1-Ethernet0/0/3]int e0/0/5    #配置接口vlan 100
[SW1-Ethernet0/0/5]port link-type access
[SW1-Ethernet0/0/5]port default vlan 100
[SW1-Ethernet0/0/5]undo shutdown
Info: Interface Ethernet0/0/5 is not shutdown.

[SW1-Ethernet0/0/5]int e0/0/4   #配置接口vlan 100
[SW1-Ethernet0/0/4]port link-type access
[SW1-Ethernet0/0/4]port default vlan 100
[SW1-Ethernet0/0/4]undo shutdown
Info: Interface Ethernet0/0/4 is not shutdown.

[SW1-Ethernet0/0/4]int e0/0/1    #配置接口vlan all
[SW1-Ethernet0/0/1]port link-type trunk
[SW1-Ethernet0/0/1]port trunk allow-pass vlan all
[SW1-Ethernet0/0/1]undo shutdown
Info: Interface Ethernet0/0/1 is not shutdown.
[SW1-Ethernet0/0/1]di th
#
interface Ethernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094
#

配置SW2三层交换机设置

<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname SW2
[SW2] undo info-center enable
Info: Information center is disabled.

[SW2]vlan batch 10 20 100   #创建vlan 10 20 100
Info: This operation may take a few seconds. Please wait for a moment...done.

[SW2]int vlanif10   #进入vlanif10 （虚拟接口）配置ip地址
[SW2-Vlanif10]ip add 192.168.1.2 24

[SW2-Vlanif10]int vlanif 20    #进入vlanif20（虚拟接口）配置ip地址
[SW2-Vlanif20]ip add 192.168.2.2 24

[SW2-Vlanif20]int vlanif 100     #进入vlanif100 （虚拟接口）配置ip地址
[SW2-Vlanif100]ip add 192.168.100.2 24

[SW2-Vlanif100]q
[SW2]int g0/0/1    #进入接口配置trunk链路
[SW2-GigabitEthernet0/0/1]port link-type trunk
[SW2-GigabitEthernet0/0/1]port trunk allow-pass vlan all
[SW2-GigabitEthernet0/0/1]undo shutdown
Info: Interface GigabitEthernet0/0/1 is not shutdown.
[SW2-GigabitEthernet0/0/1]q

[SW2]dhcp enable     #开启dhcp服务
Info: The operation may take a few seconds. Please wait for a moment.done.

[SW2]int vlanif 10    #进入vlanif 10 配置dhcp中继
[SW2-Vlanif10]dhcp select relay
[SW2-Vlanif10]dhcp relay server-ip 192.168.100.100

[SW2-Vlanif10]int vlanif 20   #进入vlanif 20 配置dhcp中继
[SW2-Vlanif20]dhcp select relay
[SW2-Vlanif20]dhcp relay server-ip 192.168.100.100

[SW2-Vlanif20]int vlanif 100    #进入vlanif 20 配置dhcp中继
[SW2-Vlanif100]dhcp select relay
[SW2-Vlanif100]dhcp relay server-ip 192.168.100.100

2.4 设置DHCP服务器分配的信息

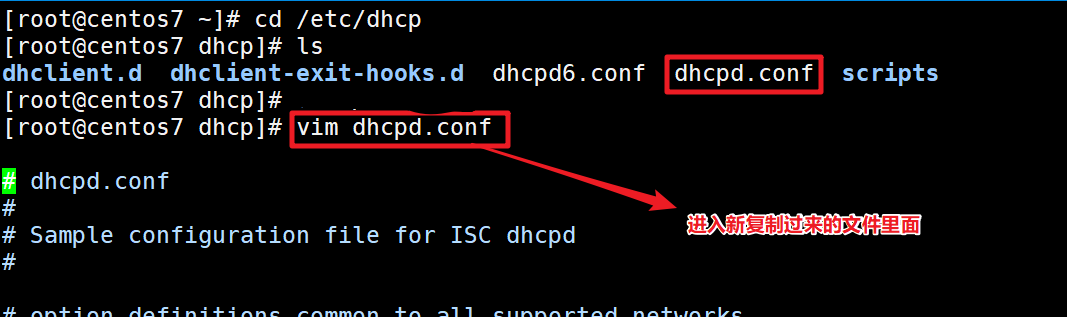

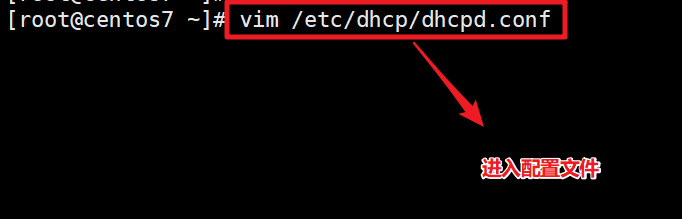

进入新复制过来的配置文件里面

image-20220609001643162

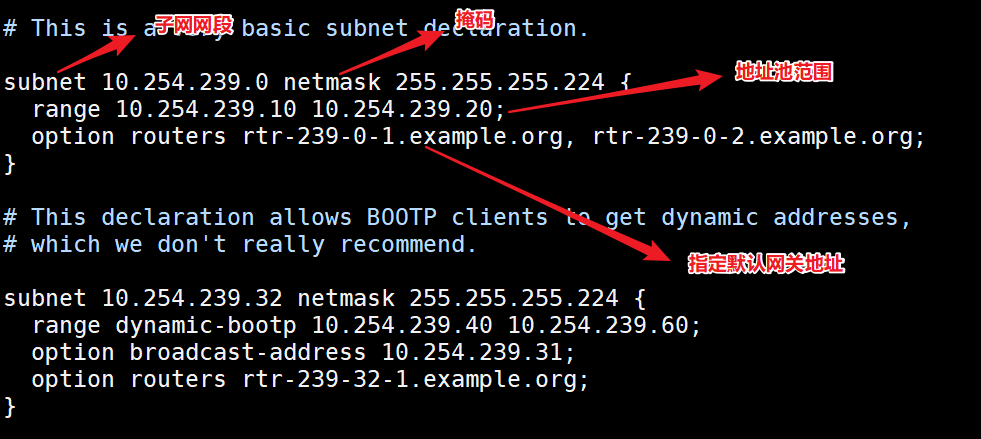

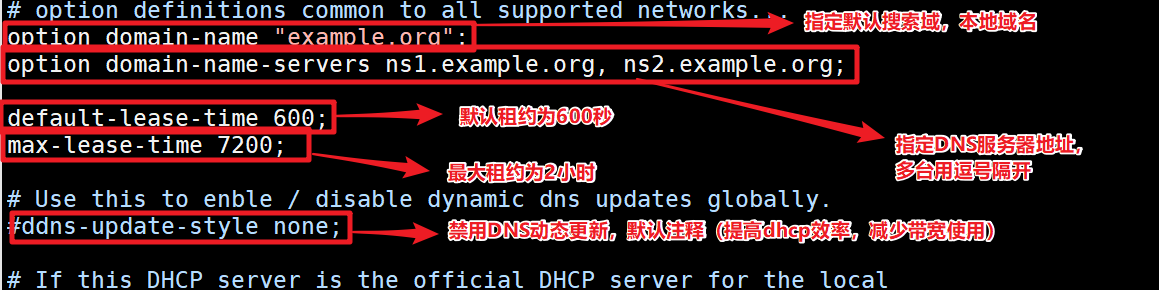

配置文件内容介绍（这里只是介绍，不需要进行配置）

image-20220609002910342
image-20220609003313265

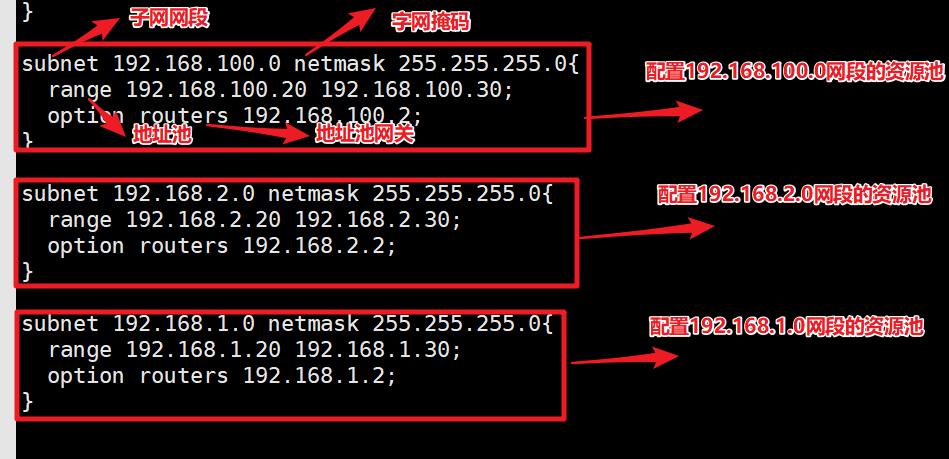

在文件中进行配置（注意标点符号和括号）

image-20220609135638407

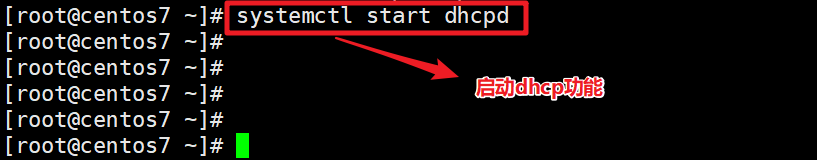

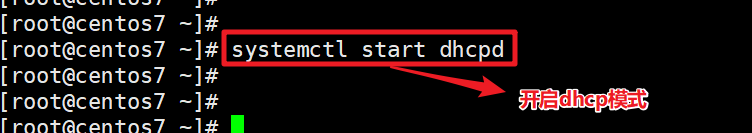

配置完之后出来需要进行开启DHCP服务

image-20220609144037853

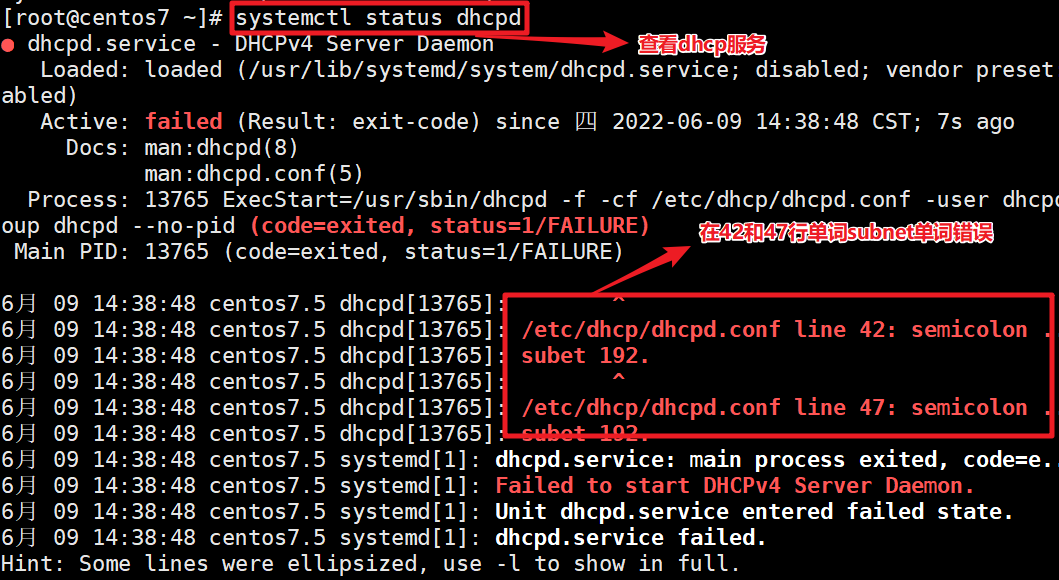

如果启动失败，可以进行查看，会有日志显示，下面进行错误演示，修改错误后，重新启动，直到启动dhcp服务后没有任何报错。

image-20220609144241138

2.5 进行验证查看是否分配成功

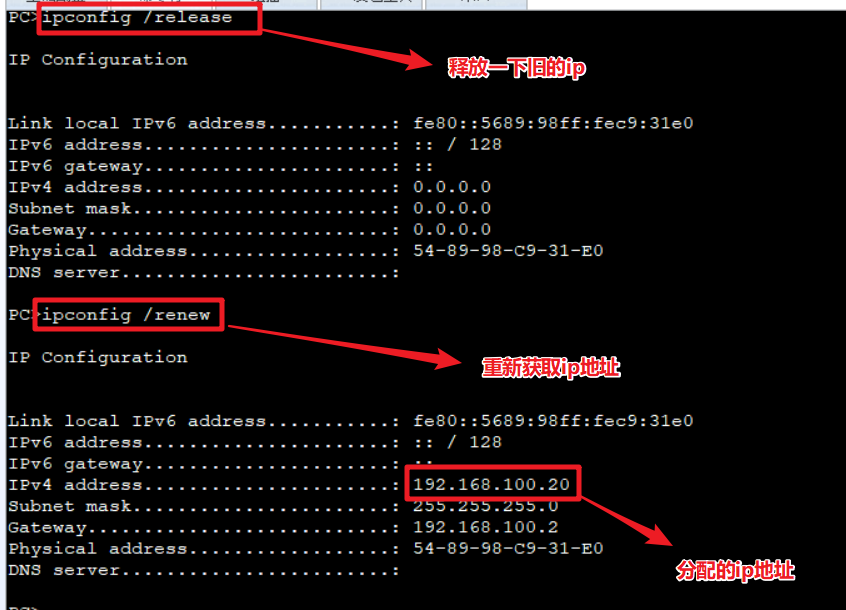

pc1的查看

image-20220609095324484

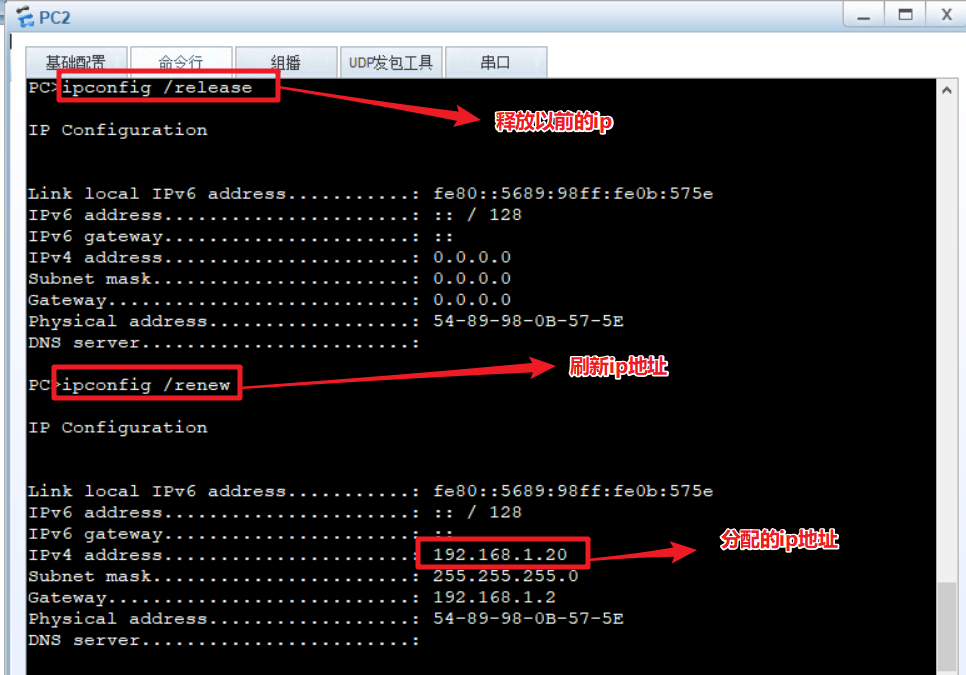

pc2的查看

image-20220609101932855

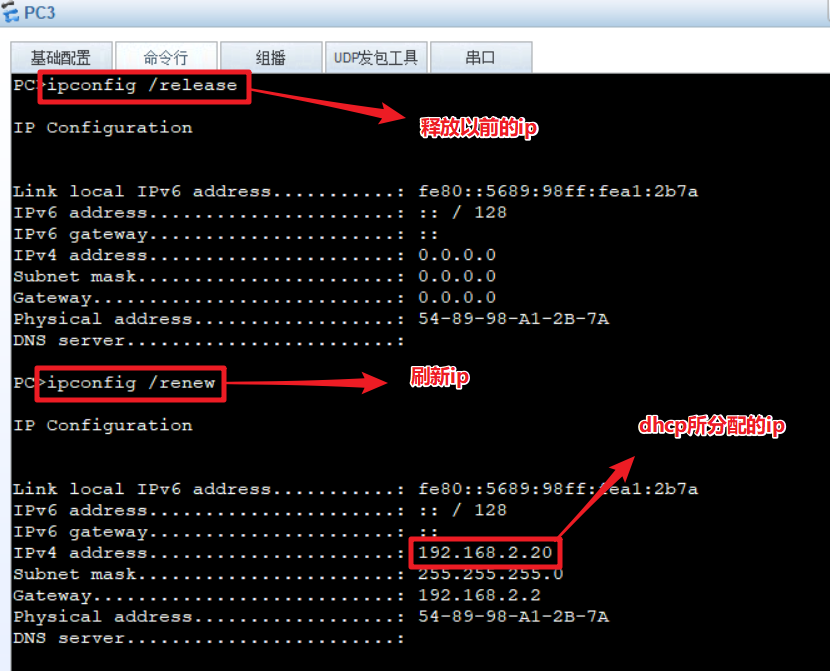

pc3的查看

image-20220609102157015

3、 配置指定主机的ip地址

3.1 在虚拟机上创建一台window主机，

然后设置它的网络

image-20220609112303042

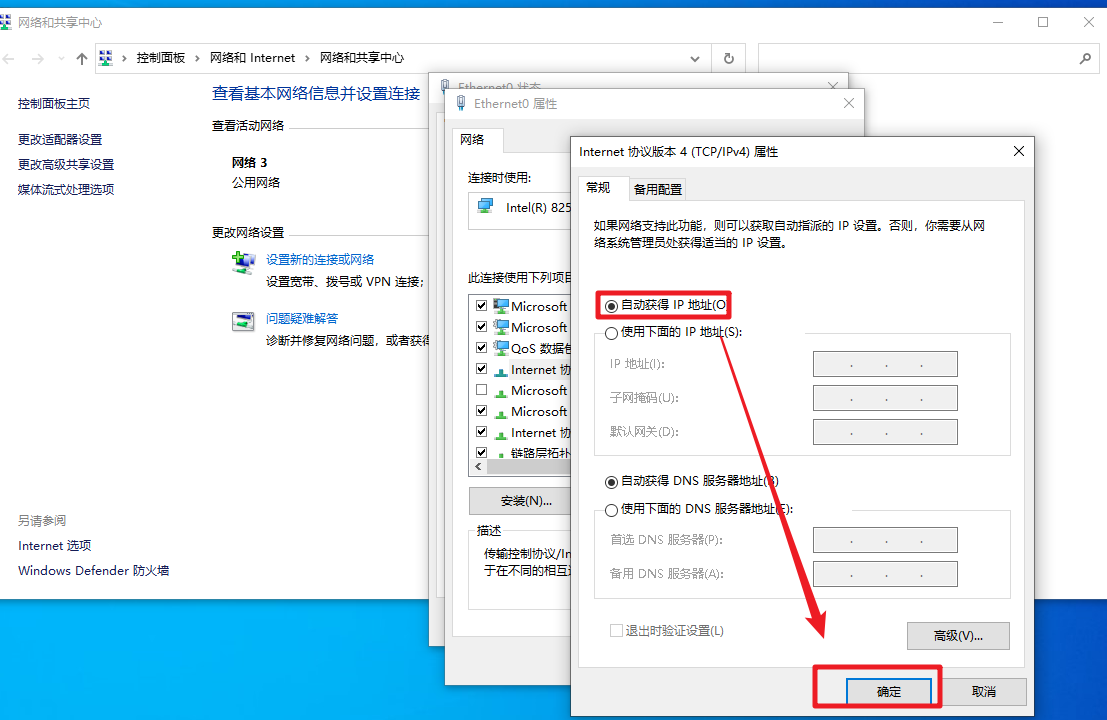

再将网络协议属性设置成自动获取ip地址（DHCP模式）

image-20220609112442475

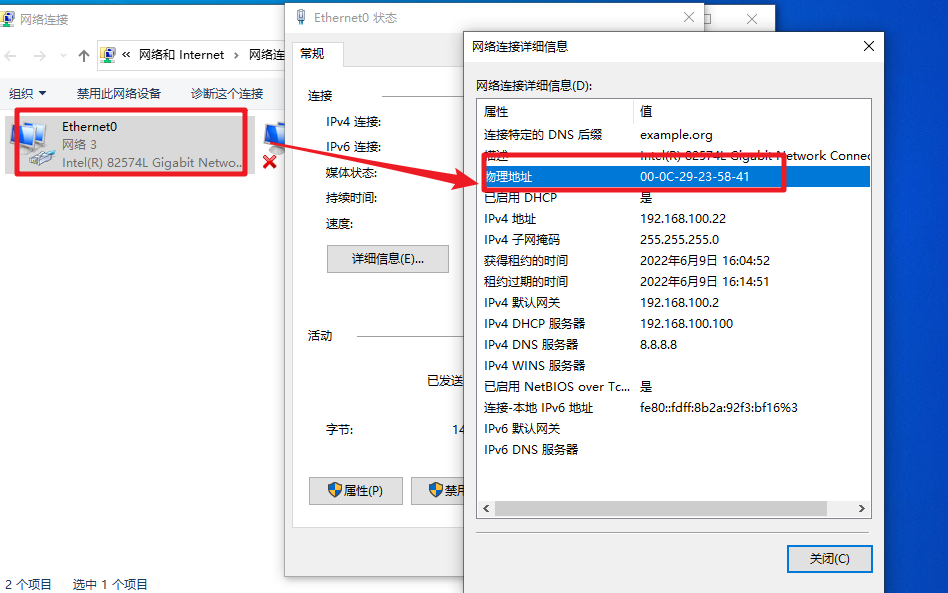

记住这个mac地址，等下在centos 主机中（centos主机也就是DHCP服务器）需要指定windows主机的mac地址。

image-20220609160720067

3.2 在虚拟机上的另一台centos主机里面设置配置

关闭防火墙

image-20220609112921089

接下来的配置跟上面类似

下载DHCP---->将内容多的配置文件复制到dhcp里面的配置文件--->配置虚拟机的网卡（vmnet2）--->将centos 7 主机的ip地址设置成vmnet2下面的子网网段--->最后进入配置文件进程编辑。

image-20220609120844919
image-20220609120336435
image-20220609134716744

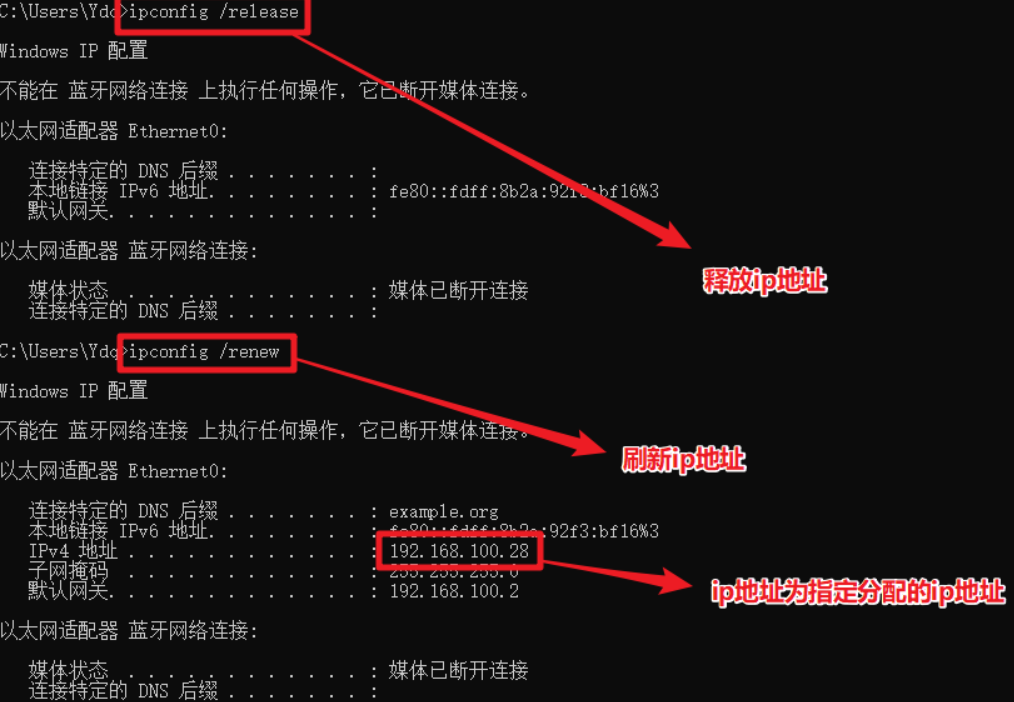

3.3 验证windows 上面ip地址是否分配成分

image-20220609134648265

三、总结

DHCP就是将DHCP客户端向DHCP服务申请ip地址，我们可以自行配置一台DHCP服务器，需要设置它的子网网段，子网掩码，可分配的地址池，以及默认的网关地址，如果需要连接往外网，还需要配置DNS，根据需求而定。
