一、网络布线
1、信号
●信息:人对现实世界事务存在方式运动状态的某种认识
●数据:用于描述事务的某些属性的具体量值
●信号:信息传递的媒介
例如:描述某一件物体,它的长,宽,高,质地,颜色,气味等就是用以形容该物体的数据,通过这写数据,我们得到了关于物体的信息,当我们需要向他人传递这些信息时,就要通过信号传输
1.1 模拟信号和数字信号
①模拟信号
模拟信号是信号参数(幅度、频率等)大小连续变化的电磁波,可以以不同的频率在媒体上传输,是一个连续变化的物理量。
②数字信号
数字信号是不连续的物理量,信号参数也不连续变化,数字信号使用几个不连续的物理状态来表示数字,现在最常见的数字信号是振幅取值一般只有两种(0和1)波形的信号,称为二进制信号。脉冲的出现表示1,不出现表示0。
③模拟信号和数字信号的区别
●模拟信号:信号连绵不断,幅度大小不固定
●数字信号:信号是离散的,幅度大小而且固定不变
1.2 信号失真
信号在传输过程中,因为受到外界干扰或传输介质本身的阻抗等特性,会产生一定程度的失真
①噪声
信号在信道中传输时,往往会受到噪声的干扰,噪声的简单定义:在信号的传输、处理过程中,由于设备自身、环境干扰等原因而产生的附加信号。这些信号与输入信号无关,是有害的。
②衰减
信号随着传播距离的增加、能量会逐渐减少。
模拟信号和数字信号在传播过程中都存在衰减,为了补偿衰减,在传输过程中要经常对模拟信号和数字信号进行放大处理。模拟信号的问题在于它被放大时,伴随的累计噪声也将被放大。
1.3 数字信号的优势
①抗干扰能力强
模拟信号在传输过程中与叠加的噪声很难分离,噪声会随着信号一起被传输、放大,严重影响通信质量。数字通信中的信息是包含在脉冲的有、无之中的,只要噪声绝对值不超过某一量值,接收端便可判别脉冲的有无、以保证通信的可靠信。
②远距离传输仍能保证质量
因为数字通信采用再生中继方式,能够消除噪声,所以再生的数字信号和原来的数字信号一样,可继续传输下去,这样通信质量不受距离的影响,因为噪声而变形的数字信号仍可用1和0解释,可高质量地进行远距离通信。
2、线缆
2.1 双绞线
公共有8根双绞线,两两绞合在一起,常用的有5类,超5类和6类,最常用是5类双绞线。
2.1.1 双绞线的连接规范
●T568A:白绿、绿、白橙、蓝、白蓝、橙、白粽、粽
[**●T568B:白橙、橙、白绿、蓝、白蓝、绿、白粽、粽**]()
●标准网线(又称直通线、平行线):就是RJ-45两端同时采用T568A或T568B标准的接法。
●交叉网线:则一段采用T586A标准制作,而另一端采用T568B标准制作。
●全反线:线序一般是一头为T568B,另一头的线序全部反过来(线序12345678-87654321),主要连接电脑和交换机,路由器的console口。
●不同设备间用直通线:路由-交换,pc-交换
●相同的设备用交叉线:pc-pc,路由-路由,交换-交换,pc-路由(pc网口与路由器网口是同类的)
2.2 光纤

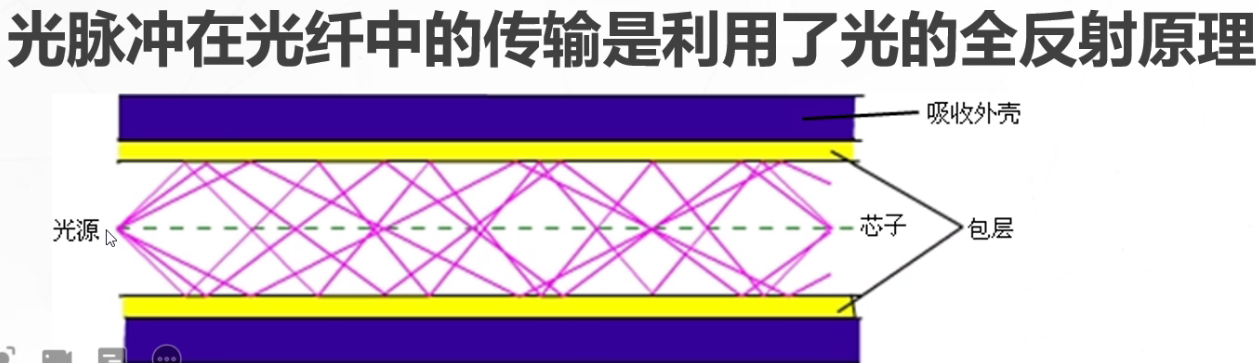

随着光通信技术的飞速发展,现在人们已经可以利用光导纤维(简称光纤)来传输数据。如前文诉述,数字信号的表示方法非常简单,振幅取值一般只有两种(0和1)。于是人们用光脉冲的出现表示1,不出现表示0,这样便可以实现光通信。
①传输带宽高
由于可见光的频率范围极大,因此光纤传输系统可以使用的带宽范围很大。目前,光纤传输技术带宽可以超过50000GHz,而且今后可能更高,当前10Gb/s的传输瓶颈时光电信号转换的速度跟不上而导致的。如果将来某天实现了完全的光交叉和光互联(即全光网络),那么网络的速度将成千上万的增加。
②传输距离远
光纤的传输距离要远大于双绞线,其最大传输距离早已超过100Km,且随着光通信技术的发展还会有所提高。不同种类光纤的最大传输距离是不同的,而且传输速率、纤芯直径等参数都会影响光纤的传输距离。
③抗干扰能力强
在各种传输介质中,光纤的抗干扰能力是最强的,原因有两个:第一,它本身有绝缘体构成,不受电磁干扰,因此在室外传输时,不受雷电和高压电产生的强磁干扰的影响。第二,由于光纤传输的是光信号,因此不会像电信号那样产生磁场而使得信号相互抵消。光纤的优点很多,而且随着现在光纤价格不断降低,技术越来越成熟,普及率也越来越高,相信在不远的将来,光纤网络的普遍覆盖必会成为现实。

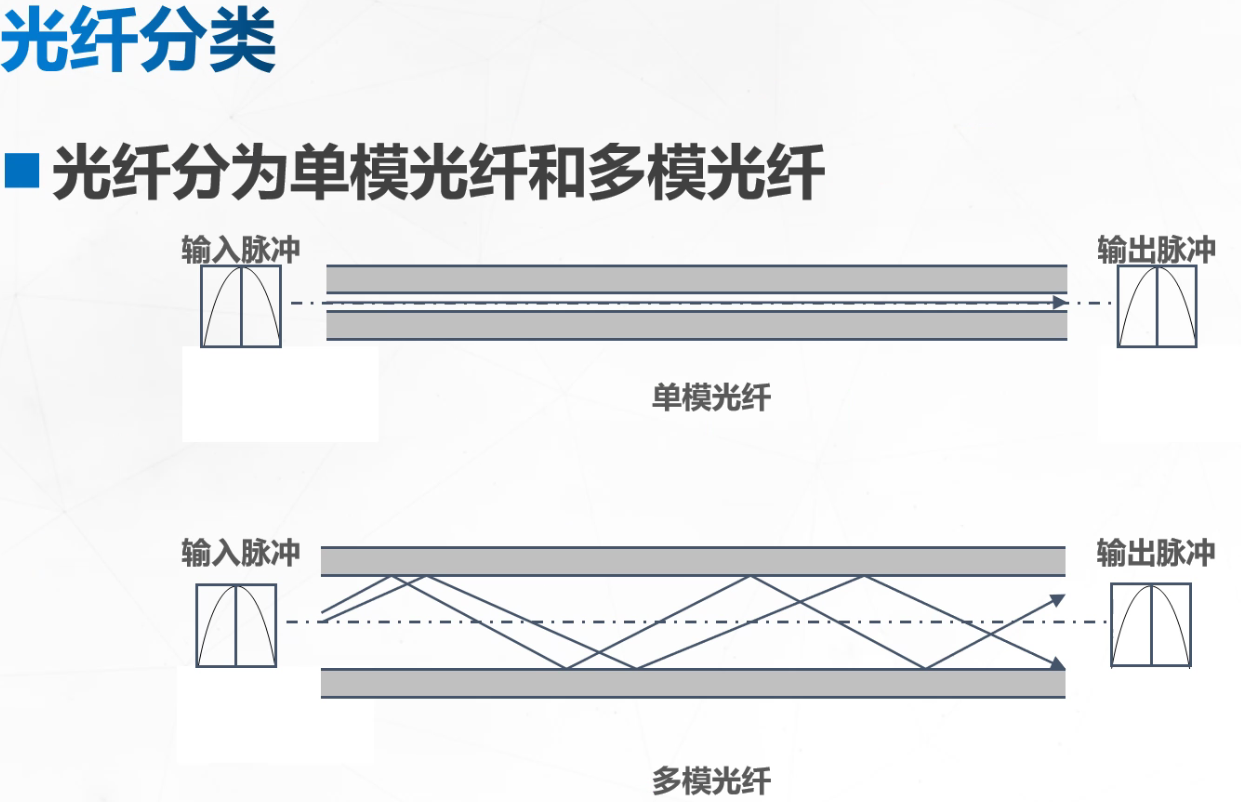

2.2.1 多模光纤和单模光纤
①单模光纤
单模光纤的纤芯很细,其直径只有几微米(有些已经达到纳米级).同时单模光纤的光源要使用较贵的半导体激光器,而不能使用较便宜的发光二极管,因此单模光纤的光源质量较高,且在传输过程中损耗较小,在10Gb/s的高速率下可传输数十千米甚至上百千米而不必采用中继器。
②多模光纤
多模光纤的纤芯较粗,其直径一般在50~100μm,制造成本低。光源质量较差,且在传输过程中的损耗比较大,因此传输距离较单模光纤近的多,一般在几百米到几千米。
二、进制转换
1、计算机的数制
我们一般说的百兆、千兆网络的单位是bps(比特率,即位/秒,bit/s)比如我们说网卡或光线的传输速度是百兆,也就是100Mbps的意思,而在实际应用中(迅雷等下载工具)使用的传输单位是字节/秒(Byte/s)
Byte是字节,而bit是二进制单元
1 byte=8 bit
1 KB=1024 byte
1 MB=1024 KB
1 GB=1024 MB
1 TB=1024 GB
1 PB=1024 TB
1 EB=1024 PB
1 ZB=1024 EB
1 YB=1024 ZB
●数制
计数的方法,指定一组固定的符号和统一的规则表示数值的方法
解释
二进制(Binaries number):逢二进一
八进制(Octal number):逢八进一
十进制(Decimal number):逢十进一
十六进制(Hexadecimal number):逢十六进一
n进制:逢n进一
●数位
指数字符号在一个数中所处的位置
解释:从左往右依次叠加,并且要记住是从0开始。
例如二进制数:101001001
它所在的数位:876543210
●基数
指在某种进位计数中,数位上能所使用的数字符号的个数
解释:某一个数在该位上可以呈现出什么其它的数字
例如:
二进制数每一位只能呈现0和1
八进制每一位数只能呈现0到7
十进制每一位数只能呈现0到9
十六进制每一位数只能呈现0到F(此处需要注意:十六进制全部数位:0、1、2、3、4、5、6、7、8、9、A、B、C、D、E、F,表示为0到15)
●位权
指在某种仅为计数制中,数位所代表的大小,即处在某一位上的“1”所表示的数制的大小
解释:
我们常用的进制为十进制,相对十进制来说,二进制每一位的位权就是2,计算的时候以位权的数位次方就可以表示。
2、十进制
①二进制数转化为十进制
例如:二进制数(10010)2转为为十进制数
转化过程:1*2^4 + 0*2^3 + 0*2^2 + 1*2^1 + 0*2^0 = 16+2 =(18)10
②八进制数转换为十进制
例如:八进制数(561)8转化为十进制数
转化过程:5*8^2 + 6*8^1 + 1*8^0 = 320+48+1 =(369)10
③十六进制转化为十进制数
例如:十六进制数(E93)16转化为十进制数
转化过程:E*16^2 + 9*16^1 + 3*16^0 = 3584+144+3 =(3731)10
④十进制转化为二进制
采用除2取余,倒叙排列
例如:十进制数(532)10转化为二进制数
⑤十进制转化为八进制
采用除8取余,倒叙排列
例如:十进制数(384)10转化为八进制数
⑥十进制转化为十六进制
采用除16取余,倒叙排列
例如:十进制数(672)10转化为十六进制数
3、二进制
①八进制转化为二进制
采用取一分三法
例如:八进制数(536)8转化为二进制数
②十六进制转化为二进制
采用取一分四法
例如:十六进制数:(DA9)16转化为二进制数
③二进制转化为八进制
采用取三合一法(头部不足补0)
例如:二进制:(10010101)2转化为八进制
④二进制转化为十六进制
采用取四合一法(头部不足补0)
例如:二进制(100110111)2转化为十六进制
三、总结
网络布线主要需要了解到信号有模拟信号以及数字信号,且数字信号存在的传输距离远以及抗干扰能力强等优势,信号可以通过手段放大,但是模拟信号的噪音也会进行放大,数字信号可以进行屏蔽。线缆主要有双绞线和光纤,双绞线就是为普通的网线,含有水晶头的那种,最长用的是5类双绞线,且T568B的线序最为常用。光纤主要有单模和多模,单模用于远距离传输,多模主要在近距离传输。
进制转化要明白常用的十进制、二进制、八进制、十六进制的相互转化。八进制与十六进制无法进行直接转化,需要通过其它进制间接转化。
