SpringCloud Sleuth+Zipkin

1.Sleuth/ZipKin 基础

1.官网

https://github.com/spring-cloud/spring-cloud-sleuth

2.Sleuth/Zipkin 是什么？

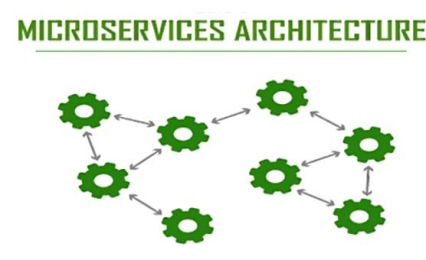

1.概述：在微服务框架中，一个由客户端发起的请求在后端系统中会经过多个不同的的服务节点调用, 来协同产生最后的请求结果，每一个请求都会形成一条复杂的分布式服务调用链路

链路中的任何一环出现高延时或错误都会引起整个请求最后的失败, 因此对整个服务的调用进行链路追踪和分析就非常的重要

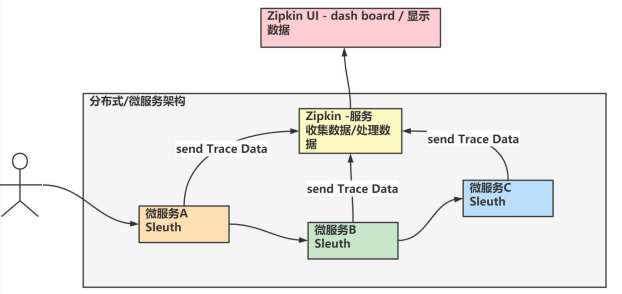

Sleuth 和 Zipkin 的简单关系图

4.一句话: Sleuth 提供了一套完整的服务跟踪的解决方案并兼容 Zipkin

3.Sleuth 工作原理

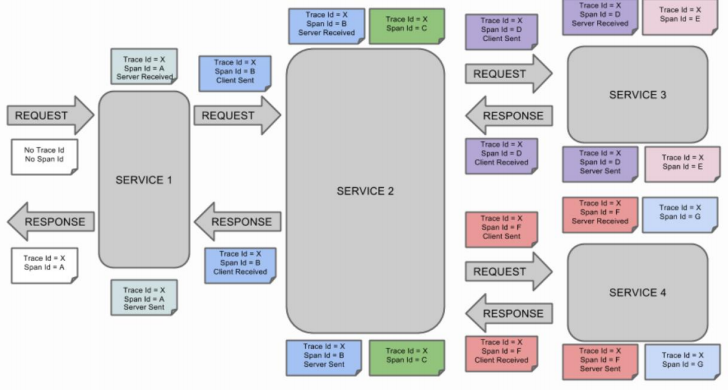

Span 和 Trace 在一个系统中使用 Zipkin 的过程-图形化

说明

（1）表示一请求链路，一条链路通过Trace Id唯一标识，Span标识发起的请求信息，各span 通过parent id关联起来

（2）Trace：类似于树结构的Span集合，表示一条调用链路，存在唯一标识

（3）Span：基本工作单元，表示调用链路来源，通俗的理解span就是一次请求信息

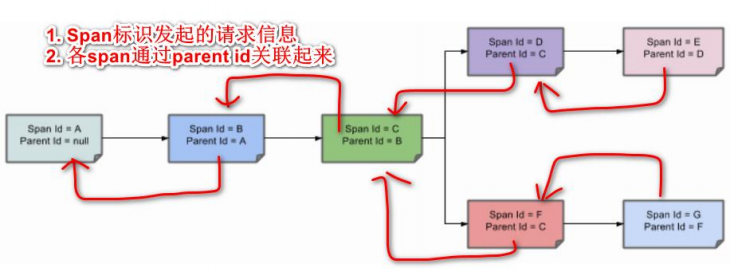

spans 的 parent/child 关系图形化

说明

（1）主要红线表示部分，后一个span节点的parentId 指向/记录了上一个Span 解读

（2） span就是一次请求信息

（3）多个Span集合就构成一条调用链路

（4）在span=C 这个节点存在分支

2.Sleuth/ZipKin-搭建链路监控实例

1.需求说明/图解

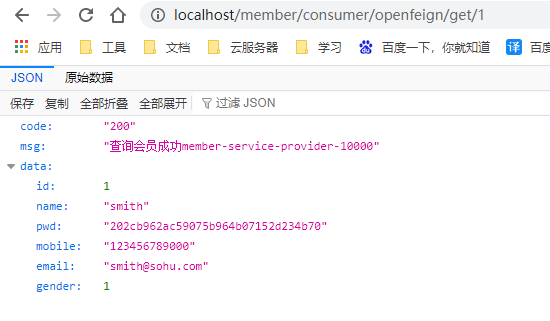

在浏览器输入 : http://localhost/member/consumer/get/1 , 会返回对应的结果(如图)

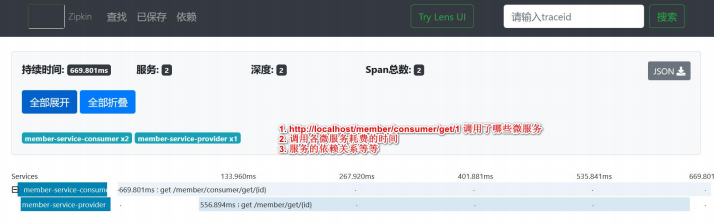

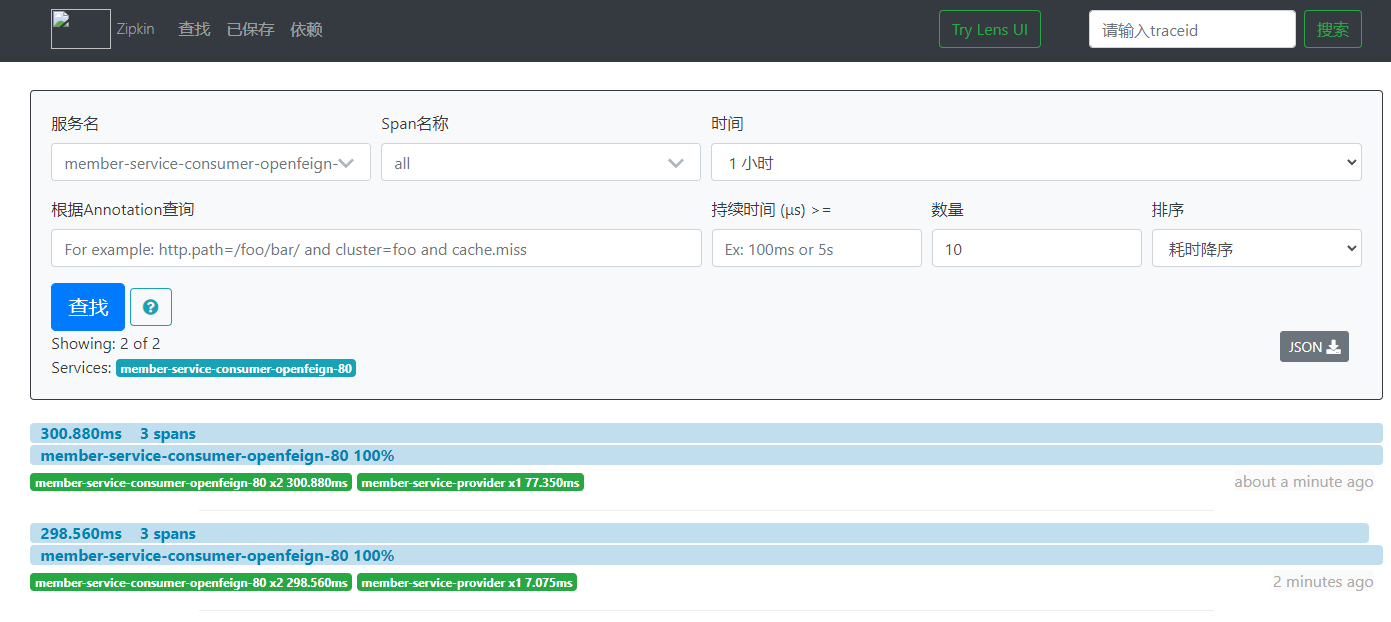

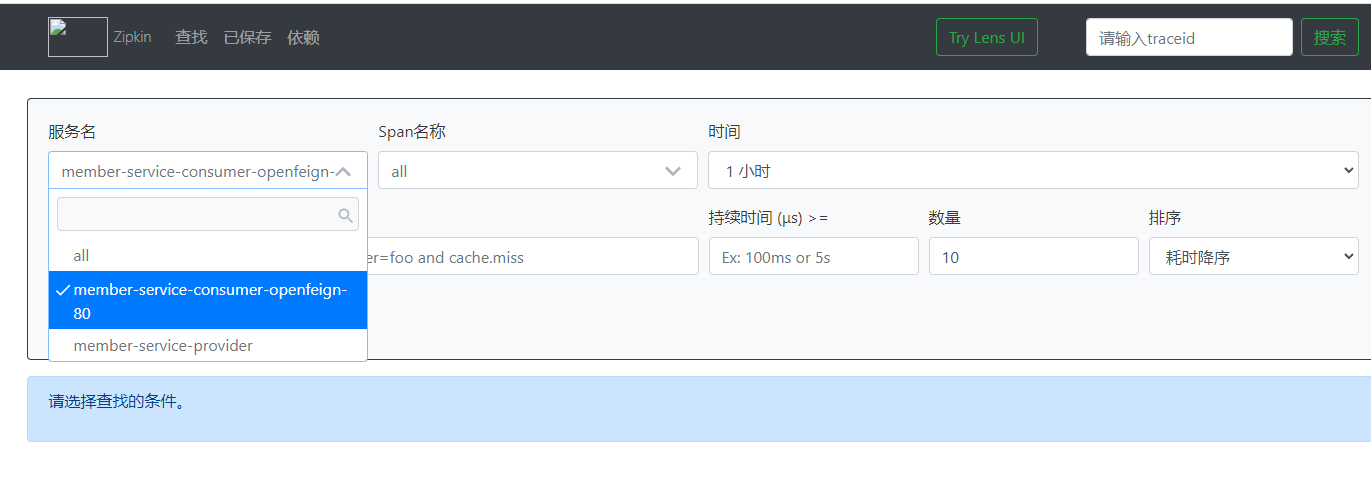

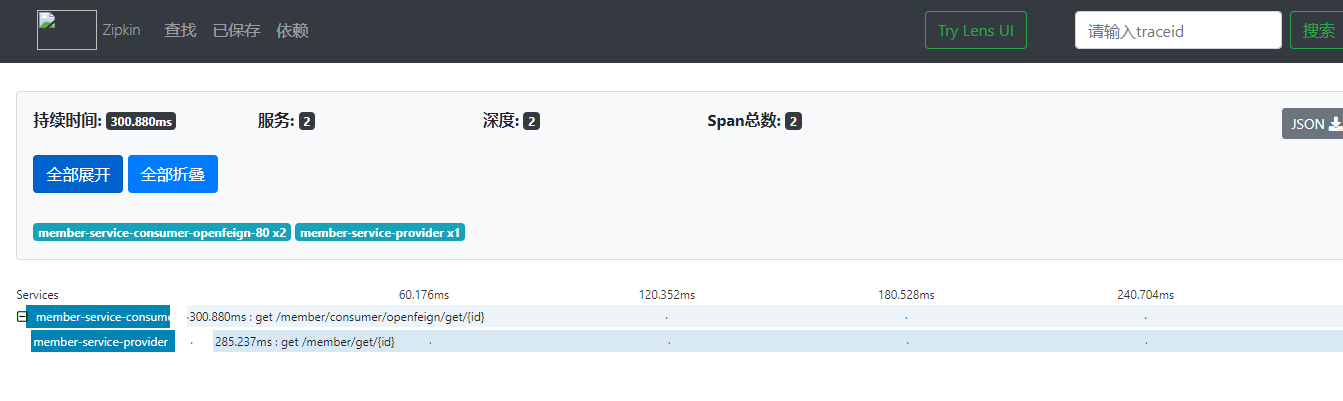

要求: 通过 Sleuth 和 Zipkin 可以对服务调用链路进行监控, 并在 Zipkin 进行显示(如图)

2.安装/使用 Zipkin

1.下载

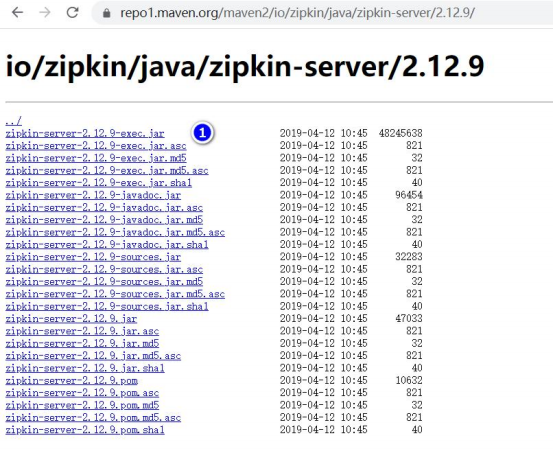

1.下载地址

https://repo1.maven.org/maven2/io/zipkin/java/zipkin-server/2.12.9/

2.下载得到 : zipkin-server-2.12.9-exec.jar

2.运行

把 zipkin-server-2.12.9-exec.jar 放到指定的目录 , 比如 D:\zipkin

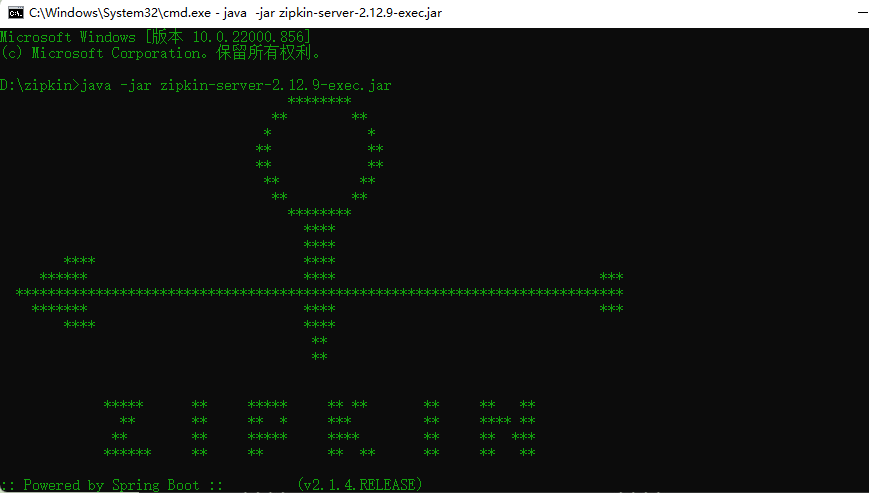

进入 cmd , 执行指令运行: java -jar zipkin-server-2.12.9-exec.jar

3.访问

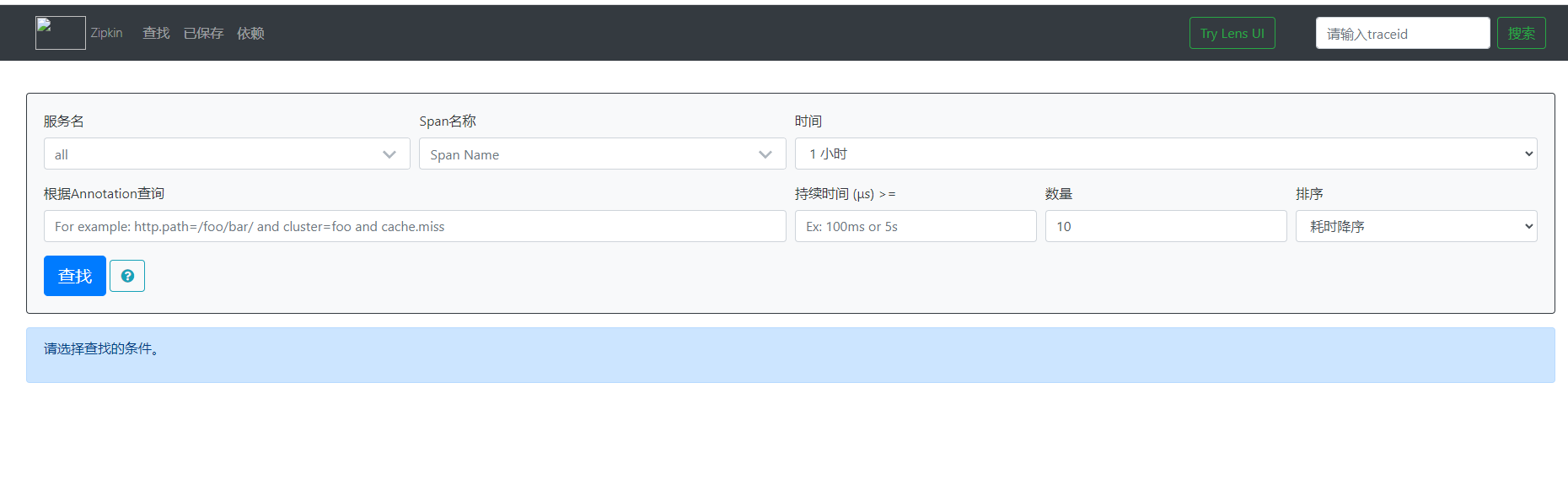

浏览器输入:http://localhost:9411/zipkin/

3.服务提供方集成 Sleuth/Zipkin

修改 member-service-provider-10000 的 pom.xml , 增加引入 sleuth+zipkin

<!--包含了 sleuth+zipkin-->
<dependency>
   <groupId>org.springframework.cloud</groupId>
   <artifactId>spring-cloud-starter-zipkin</artifactId>
</dependency>

修改 member-service-provider-10000 的 appliaction.yml , 指定 Zipkin

spring:
  application:
    name: member-service-provider
    #配置sleuth和zipkin
  zipkin:
    #这里是在本机,结合实际所在服务器进行配置
    base-url: http://localhost:9411/zipkin/
  sleuth:
    sampler:
      #采样率，在0-1之间，1表示全部采集
      probability: 1

4.服务消费方集成 Sleuth/Zipkin

修改 member-service-consumer-80 的 pom.xml , 增加引入 sleuth+zipkin

<!--包含了 sleuth+zipkin-->
<dependency>
   <groupId>org.springframework.cloud</groupId>
   <artifactId>spring-cloud-starter-zipkin</artifactId>
</dependency>

修改 member-service-consumer-openfeign-80 的 appliaction.yml , 指定 Zipkin

spring:
  application:
    name: member-service-consumer-openfeign-80
  zipkin:
    #这里是在本机,结合实际所在服务器进行配置
    base-url: http://localhost:9411/zipkin/
  sleuth:
    sampler:
      #采样率，在0-1之间，1表示全部采集
      probability: 1
