学习目标

本节内容讲解的是有关PWM转DAC的知识点，其实这种做法我们已经不陌生了，因为在学习51单片机的时候，DA也是通过PWM来实现的。51单片机——AD/DA转换，好了，接下来就让我们开始吧！

成果展示

PWM DAC

介绍

简介

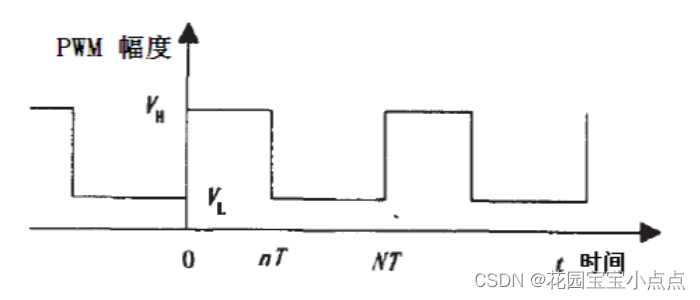

PWM 本质上其实就是是一种周期一定，而高低电平占空比可调的方波。

        有时候，STM32F4 自带的 2 路 DAC 可能不够用，需要多路 DAC，外扩 DAC 成本又会高不少。此时，我们可以利用 STM32F4 的 PWM+简单的 RC 滤波（低通滤波，在51的时候介绍过）来实现 DAC 输出，从而节省成本。在精度要求不是很高的时候，PWM+RC 滤波的 DAC 输出方式，是一种非常廉价的解决方案。

        视频中介绍时讲了许多的东西，包括傅里叶级数以及二阶滤波等知识点，这些东西我觉得靠这一个笔记不能完全讲透，就简单的概括一下。、

        首先是傅里叶级数，我们在大学一年级就学过高等数学，在级数那一章节就有提到傅里叶级数，我们可以将PWM的波形用一个傅里叶级数来表示，然后通过滤波，最后得到我们的DAC。

        然后是如何滤波的问题，这边我们使用的是低通滤波器，不了解的同学可以简单理解为，滤掉交流，留下直流。

硬件

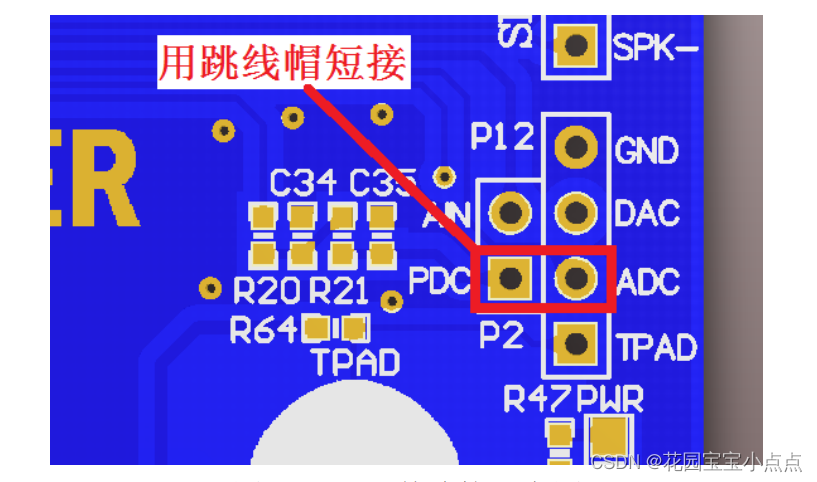

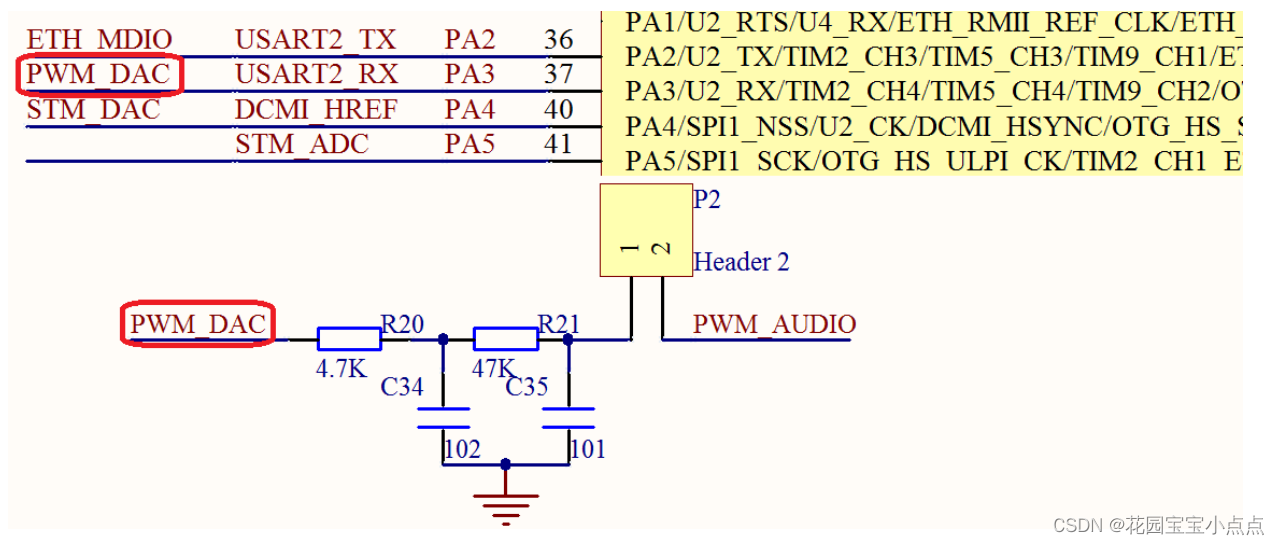

我们使用 STM32F4 的 TIM9_CH2(PA3)输出 PWM，经过二阶 RC 滤波后，转换为直流输出，实现 PWM DAC。同上一章一样，我们通过 ADC1 的通道 5（PA5）读取 PWM DAC 的输出，并在 LCD 模块上显示相关数值，通过按键和 USMART 控制 PWM DAC 的输出值。我们需要用到 ADC 采集 DAC 的输出电压，所以需要在硬件上将 PWM DAC 和 ADC 短接起来

代码

这个和之前PWM是一样的，只不过改变了一下通道和使用的定时器。

#include "pwmdac.h"
#include "led.h"
#include "usart.h"

void TIM9_CH2_PWM_Init(u16 arr,u16 psc)
{
	GPIO_InitTypeDef GPIO_InitStructure;
	TIM_TimeBaseInitTypeDef  TIM_TimeBaseStructure;
	TIM_OCInitTypeDef  TIM_OCInitStructure;


	RCC_APB2PeriphClockCmd(RCC_APB2Periph_TIM9,ENABLE);  	//TIM9时钟使能
	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA, ENABLE); //使能PORTA时钟

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_3; //GPIOA3
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;//复用功能
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;	//速度100MHz
	GPIO_InitStructure.GPIO_OType = GPIO_OType_PP; //推挽复用输出
	GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;//上拉
	GPIO_Init(GPIOA,&GPIO_InitStructure); //初始化PA3

	GPIO_PinAFConfig(GPIOA,GPIO_PinSource3,GPIO_AF_TIM9); //GPIOA3复用位定时器9 AF3

	TIM_TimeBaseStructure.TIM_Prescaler=psc;  //定时器分频
	TIM_TimeBaseStructure.TIM_CounterMode=TIM_CounterMode_Up; //向上计数模式
	TIM_TimeBaseStructure.TIM_Period=arr;   //自动重装载值
	TIM_TimeBaseStructure.TIM_ClockDivision=TIM_CKD_DIV1;
	TIM_TimeBaseInit(TIM9,&TIM_TimeBaseStructure);//初始化定时器9

	//初始化TIM14 Channel1 PWM模式
	TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1; //选择定时器模式:TIM脉冲宽度调制模式2
 	TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable; //比较输出使能
	TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High; //输出极性:TIM输出比较极性高
	TIM_OCInitStructure.TIM_Pulse=0;
	TIM_OC2Init(TIM9, &TIM_OCInitStructure);  //根据T指定的参数初始化外设TIM9 OC2

	TIM_OC2PreloadConfig(TIM9, TIM_OCPreload_Enable);  //使能TIM9在CCR2上的预装载寄存器

  TIM_ARRPreloadConfig(TIM9,ENABLE);//ARPE使能

	TIM_Cmd(TIM9, ENABLE);  //使能TIM9


}

include "sys.h"
#include "delay.h"
#include "usart.h"
#include "led.h"
#include "adc.h"
#include "key.h"
#include "pwmdac.h"

int main(void)
{
	u16 adcx;
	float temp;
 	u8 t=0;
	u16 pwmval=0;
	u8 key;
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置系统中断优先级分组2
	delay_init(168);    //初始化延时函数
	uart_init(115200);	//初始化串口波特率为115200
	LED_Init();					//初始化LED
	Adc_Init(); 				//adc初始化
	KEY_Init(); 				//按键初始化
	TIM9_CH2_PWM_Init(255,0);	//TIM4 PWM初始化, Fpwm=168M/256=656.25Khz.
  TIM_SetCompare2(TIM9,pwmval);	//初始值
	while(1)
	{
		t++;
		key=KEY_Scan(0);
		if(key==KEY0_PRES)
		{
			if(pwmval<250)pwmval+=10;
			TIM_SetCompare2(TIM9,pwmval);	//输出
		}else if(key==KEY1_PRES)
		{
			if(pwmval>10)pwmval-=10;
			else pwmval=0;
			TIM_SetCompare2(TIM9,pwmval);	//输出
		}
		if(t==100||key==KEY0_PRES||key==KEY1_PRES) 		//WKUP/KEY1按下了,或者定时时间到了
		{
 			adcx=TIM_GetCapture2(TIM9);;
			printf ("DAC VAL:%d",adcx);	  //显示DAC寄存器值
			printf ("\r\n\r\n");
			temp=(float)adcx*(3.3/256);;			      //得到DAC电压值
			adcx=temp;
 			printf("DAC VOL:%fV",temp);	      	   //显示电压值
			printf ("\r\n\r\n");
 			adcx=Get_Adc_Average(ADC_Channel_5,20); //得到ADC转换值
			temp=(float)adcx*(3.3/4096);			      //得到ADC电压值
			adcx=temp;
 			printf("ADC VOL:%fV",temp);     	  //显示电压值
			printf ("\r\n\r\n");
			t=0;
			LED0=!LED0;
		}
		delay_ms(10);
	}
}
