1. 项目概述

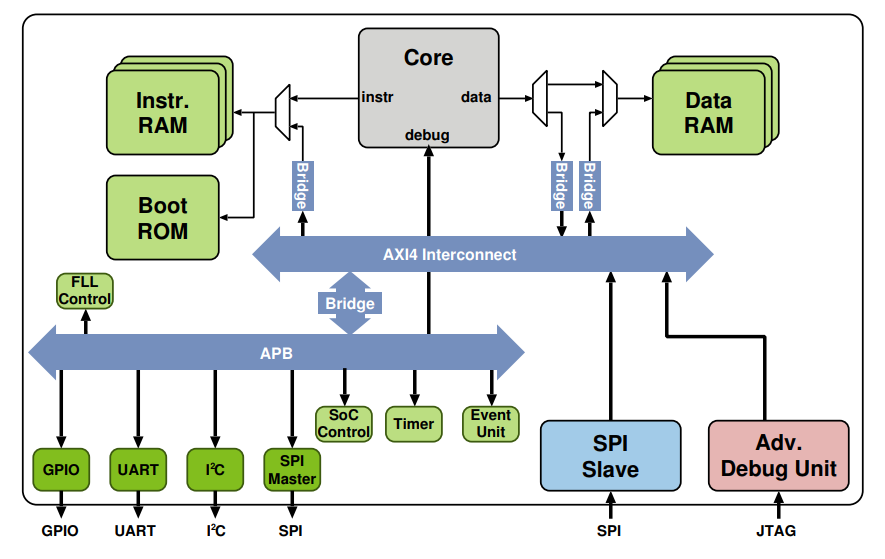

该工程已是一个以zero-riscy core为CPU核的SoC。

CPU设计——CPU核解析——pulpino

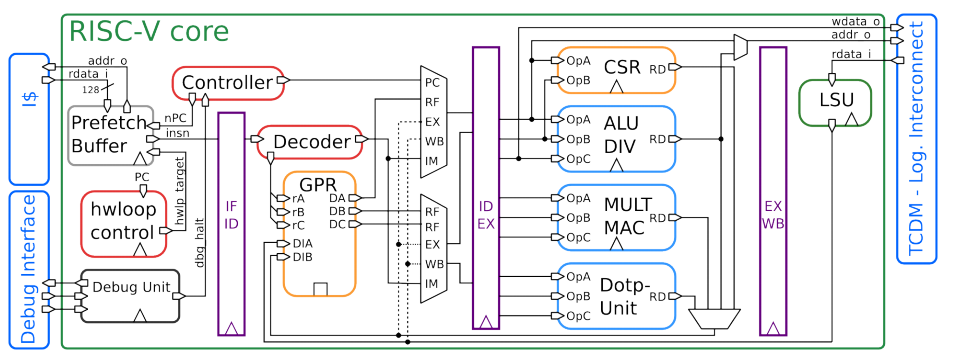

1 CPU 核

CPU设计——CPU核解析——pulpino

2 AXI直连外设

  • SPI Slave

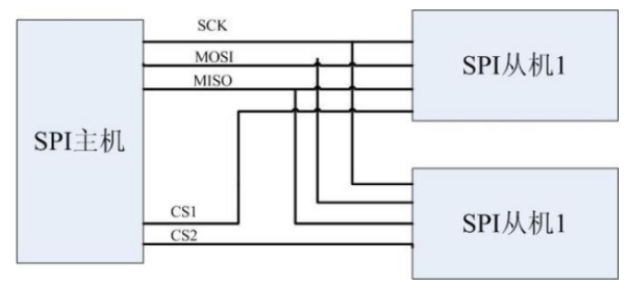

SPI slave连接板级的SD卡,slave指SPI网络中的从设备
CPU设计——CPU核解析——pulpino

该设备在AXI总线上是一个master设备,可以无需core的存在即可收发数据。目的在于可以通过一个板级接口获取或者写入片上存储器的数据,操作系统启动

同样可以调整为标准SPI接口(屏蔽spi_sdi1-3 和 spi_sdo1-3接口),但会造成性能损失

3 APB直连外设

  • SPI master
  1. 状态寄存器
    CPU设计——CPU核解析——pulpino
