作为鄙人处理器设计生涯的开山之作，究竟是搞一款靓绝全世界，让某里、某为、某通等汗颜的爆款，还是码一个麻雀虽小五脏俱全，或者说是一个及其简陋的LOW款呢？

经过短暂的思考后，笔者毫不犹豫的选择了后者。

1. 版本记录

V1.0版本：

1.0版本实现了CPU的从无到有的突破，仿真工具为vivado，仿真成功的测试用例为斐波拉切数列

V1.1版本：

1.1版本实现了仿真工具从vivado到xcelium的移植，完善了目录结构，搭建了makefile运行脚本，使用gcc工具将测试文件编译成二进制文件，并搭建testbench完整的数据通路，测试用例依旧采用斐波拉切数列。

V1.2版本：

1.2版本将实现所有的rv32I指令，同时优化硬件代码

V1.3版本：

1.3版本实现控制状态寄存器和6条CSR指令

V1.4版本：

1.4版本实现4条特权指令和4条伪指令

2. 设计部分

1 处理器架构

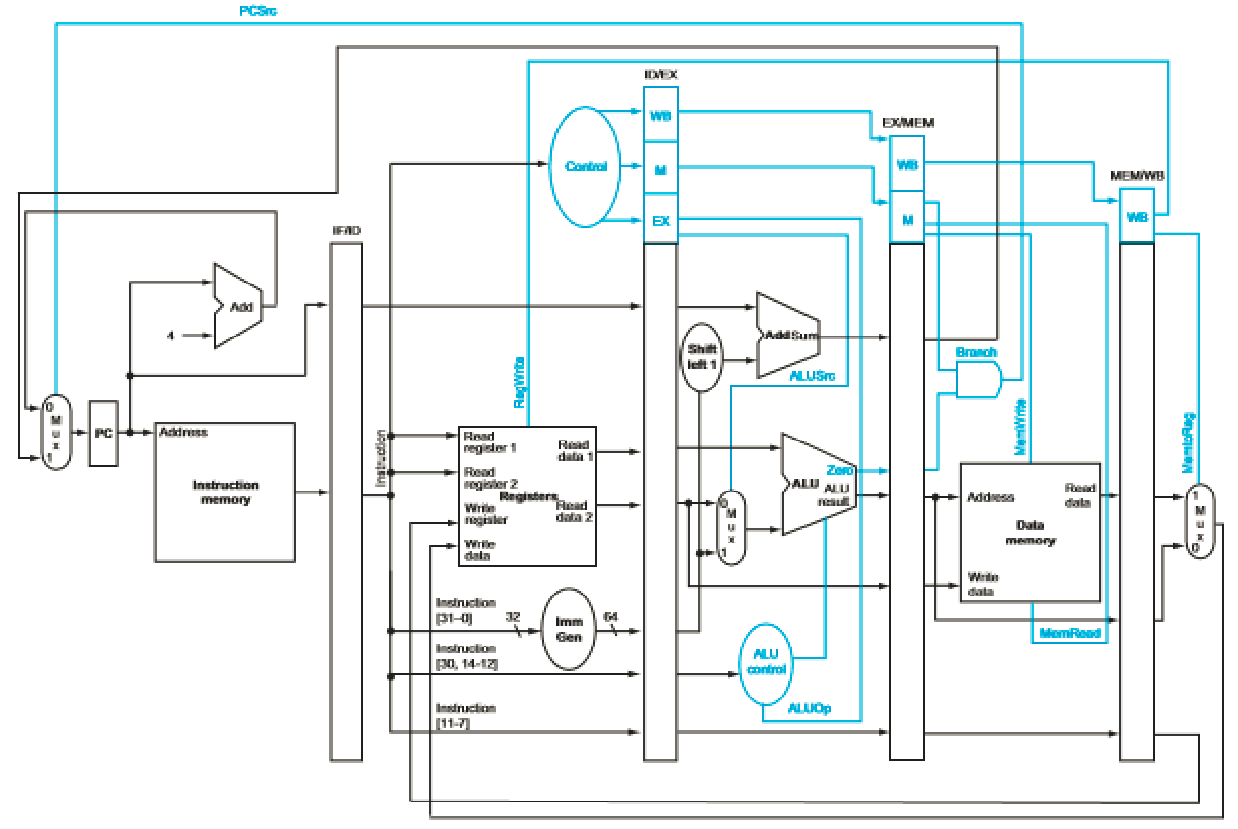

流水线结构

该版本主要实现的是一款四级流水线结构，分别未取指、译码、执行、写回四个阶段。

流水线详见文章：https://blog.csdn.net/qq_39815222/article/details/106969845

（一）取指

根据PC读出指令地址，根据地址从指令存储器中取出指令，并计算PC+4

（二）译码

作用

从指令中解析出指令类型信号和操作类型信号
根据指令类型信号，依次取出指令的相应位，并根据指令功能组合相关位，若beq指令的imm信号等
根据寄存器编号从寄存器文件中取值

编码特征

由于指令的类型较多，各种指令对应位的角色不一，因此可先取出opcode，根据opcode的值确定那种类型的指令
确定指令类型后，即可确定32bit指令各对应位的角色，可使用组合逻辑直接取出。
为尽量在一个周期内完成译码，1、2两部均可用组合逻辑电路实现，向寄存器文件取数时可使用时序电路

（三）执行

运算器对通用寄存器堆读出的操作数进行计算

（四）写回

将结果写回到通用寄存器堆

2 典型代码描述

triumph_core

core的顶层模块

triumph_if_stage

取指模块

triumph_id_stage

译码模块，针对输入的指令提取对应的opcode、funt3、funct7，并针对这三个指令码确定指令的类型，需要进行的操作（ALU，FPU）

triumph_ex_stage

执行模块，所有指令的运算处理均由该模块进行。存储访问指令用ALU计算地址，算术逻辑指令用ALU执行运算，分支指令用ALU进行比较

triumph_wb_stage

写回模块，包括

3. 验证部分

1 验证环境

4. 工具链

5. FPGA仿真

1 仿真环境

本测试搭建了一个简单的SoC系统，包含triumph_core CPU核模块、sram_instr指令存储器模块、sram_data数据存储器模块、clk_gen时钟产生模块、1S定时器模块以及数码管显示模块。

SoC_top

CPU核和相关外设的顶层模块

triumph_core

设计详述篇中已阐述。

sram_instr

指令存储器保存了CPU需要执行的指令数据，指令将在rst复位时写入到该模块中的寄存器中。该模块只可读。

sram_data

数据存储器保存了CPU运行时产生的数据，该模块可读可写。

clk_gen

时钟分频模块，由于本设计中core的设计和一些外设驱动的设计时序要求不一，因此需要进行一部分异步时序的设计。

本模块将100Mhz时钟分频为50MHz和25MHz。

seg_screen

数码管驱动模块，四个7段数码管（加一个小数点）的驱动模块，

2 测试

测试代码：实现斐波拉挈数列

 add x0,x0,x0
 lw x4, 3(x0)
 lw x5, 1(x0)
 lw x6, 2(x0)
 nop
 nop
 add x7,x5,x6
 nop
 nop
 sw x6,1(x0)
 sw x7,2(x0)
 nop
 nop
 sub x4,x4,x1
 nop
 nop
 bne x4,x0,-4
 nop
 nop
 nop
 bne x4,x7,-16
 nop

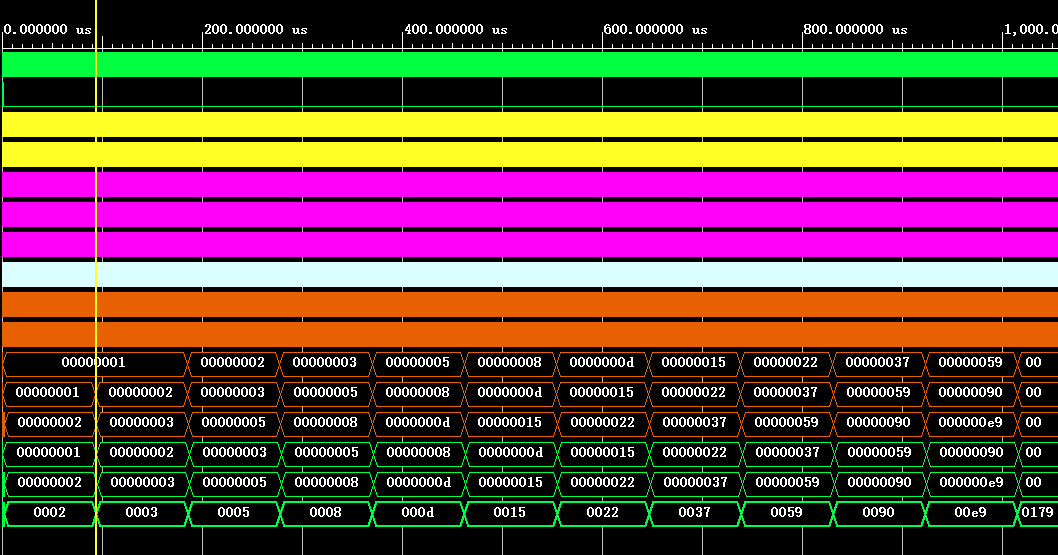

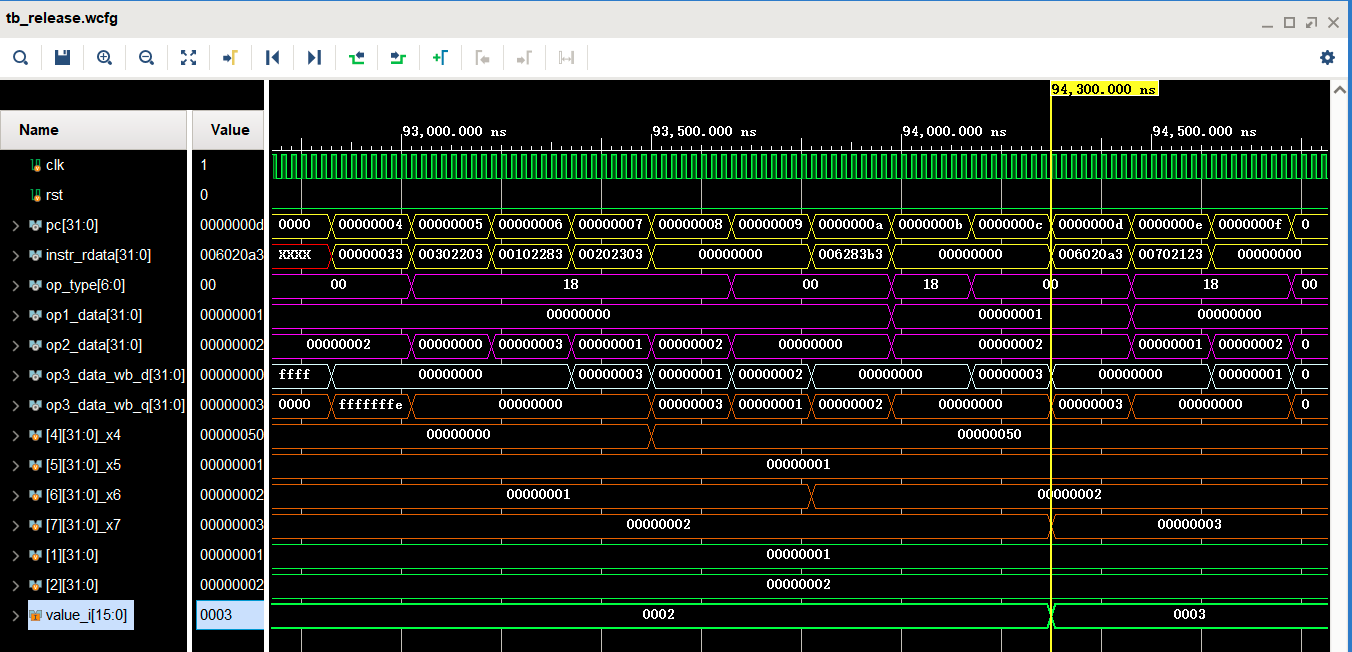

vivado仿真时序图
