本文将以开源操作系统Linux举例说明。

1. 操作系统概述

操作系统是用户程序和硬件之间的接口， 为用户提供各种服务和监控功能，其主要作用有处理基本的输入输出操作、分配内存和外存、为多个应用程序提供共享计算机资源的服务等。下图为操作系统在计算机系统的角色：

• 操作系统基本特征

1. 并发
2. 共享
3. 虚拟化
4. 异步

• 一个典型的linux系统由以下部分组成

1. bootloader
   加载操作系统的程序，常见的引导程序有Grub、redboot、Yaboot和uboot等。
2. Linux内核映像
   主要包括进程调度、内存管理、中断异常处理系统、网络系统、文件系统、外部设备驱动系统等。内核镜像的代码是可以根据需要进行裁减的。
3. 根文件系统映像
   保存用户程序的根文件系统，同时该系统也可以存放一些与系统资源有关的文件。

• Linux 5.4内核代码结构

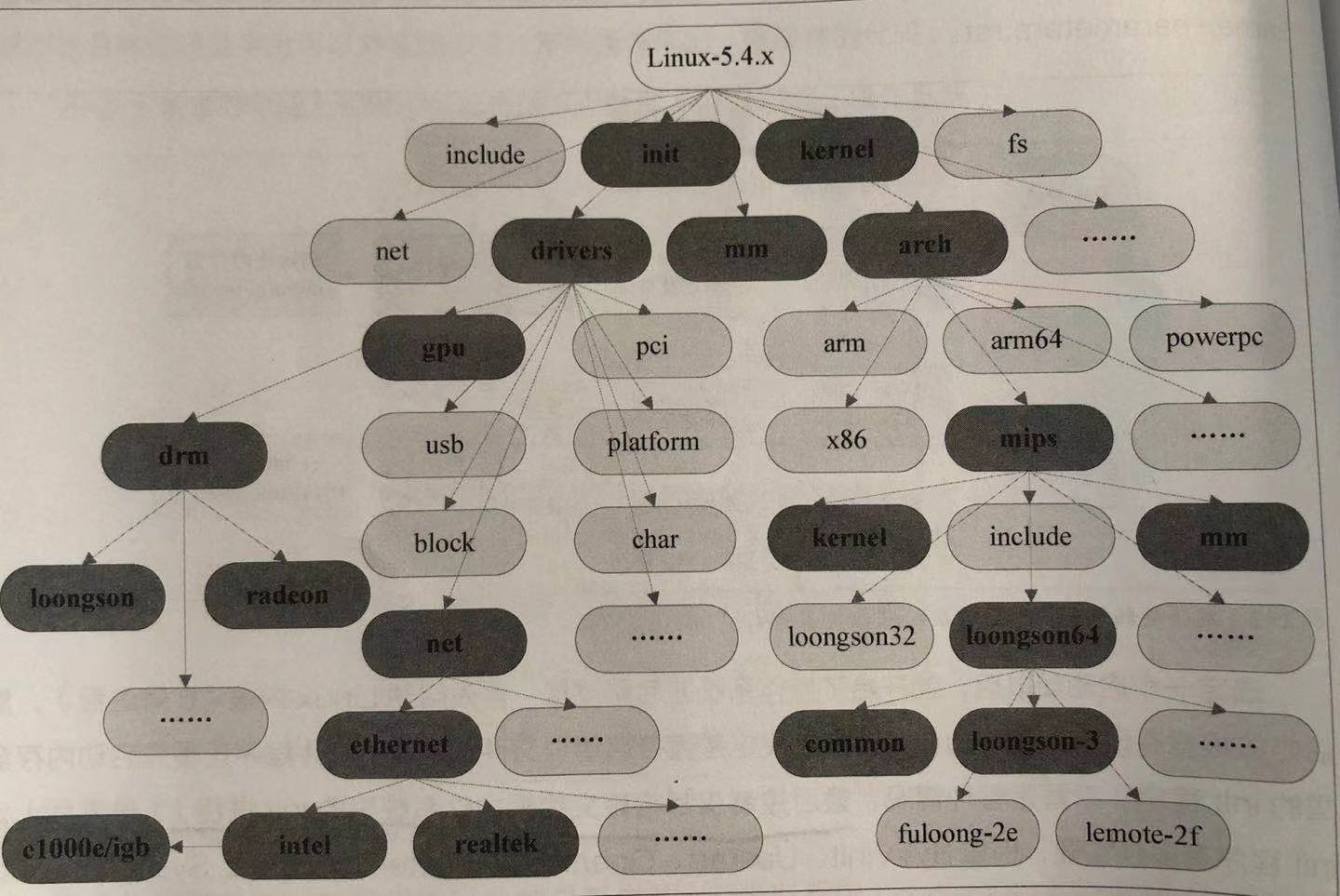

下图为适配龙芯电脑的Linux的代码目录结构图（图片摘自“基于龙芯的linux内核探索解析”一书）

1. 对linux系统来说，与体系结构相关的源代码全部放入./arch目录中（见上述代码结构图），并与其他代码相对独立
2. 在arch目录中有很多子目录，如arm、powerpc、x86、mips等目录，这些子目录分别与基于arm处理器、powerpc处理器、x86处理器、mips处理器的linux系统相对应
3. linux内核的启动实际上是各个子系统的初始化过程，初始化完成后，内核的各项功能就进入了正常工作的可用状态。
4. 内核启动的大部分代码将会集中在arch和init两个目录中

• 操作系统中的相关概念

1. bootroom
   硬件，芯片内的只读存储器或外部的rom或flash，也可以是EEPROM。它存放着处理器上电时执行的第一段代码，即BIOS代码。该代码可以对系统和外设进行初始化，加载bootloader到内存等（bootroom里的代码有一些BSP的味道）
   BIOS可以实现很多功能，但具体实现的功能会根据bootroom的大小确定。
2. bootloader
   软件，加载操作系统的程序，或实现操作系统及根分区或新版bootloader写入。通常和Linux代码存放在一块儿，将操作系统从存储器中分阶段加载到内存中。工作模式有：boot loading 方式和downloading方式
3. firmware
   软件，存放再ROM中的驱动程序，为特殊指令提供调用。实际上，鄙人认为firmware的作用和bootrom里的代码作用功能有些重叠，所以如果bootroom里包含了硬件信息代码、系统的初始化代码、设备驱动代码，firmware可以不使用。
4. 设备树文件
   设备树是对一台机器上所有平台设备信息的描述，设备树文件通常可以和上电初始化代码链接在一起并保存到bootroom中，后同样以启动参数的方式传递给Linux内核；如果bootroom内的代码没有传递设备树信息，则Linux内核可以使用默认的设备树描述。

2. 操作系统和体系结构的联系

操作系统包括三大基本功能和三大其他功能，分别是异常和中断处理、内存管理和进程管理，以及文件系统、设备驱动和网络协议。三大基本功能主要涉及两部分内容，一部分是与体系结构相关的特定内容，另一部分是是与体系结构无关的通用框架；三大其他功能集基本均与体系结构无关。

1 OS与指令集相关的内容

（1）ISA中定义的工作态

（2）ISA中的异常处理

• MIPS中的异常处理

1. 硬件检测到异常发生，并将发生时的信息保存到CP0（特殊寄存器堆，是CPU和操作系统的交互窗口），然后跳转到操作系统的通用异常处理入口。同时禁止一切异常的检测，否则检测到的异常会使系统崩溃
2. 通用异常处理代码通过提取的异常信息识别出发生的异常，据此分发到相应的异常处理代码
3. 所发生的异常处理代码运行完毕后，CPU跳转到被异常打断的指令重新开始运行，同时使能异常检测。

2 OS与CPU硬件相关的内容

（1）硬件在异常处理时的任务

事务1和2一般由一个异常识别单元完成，且设计为组合逻辑电路，这样才能在异常发生时产生异常信息，并通知控制器进行异常处理

1. 识别操作系统所需要了解的异常
2. 在异常发生时将异常信息保存到指定的位置
3. 能够随时将异常处理代码地址或返回地址写入PC，已完成异常处理的进入和返回
4. 能够对异常的检测进行使能

（2）虚实地址转换

3. 多种工作态和硬件保护机制

一般情况下，CPU有多种种运行模式，能够支持多个程序在各自独立的内存空间中并发执行，且有用户特权级和内核特权级的区分，让一般应用不能破坏操作系统内核和执行特权指令。

1 内存和工作态

• 内存

地址是访问内存空间的索引，一般内存空间有两种：一个是CPU通过总线访问物理内存空间用到的物理地址，另一个是程序员编写的应用程序用到的逻辑地址（虚拟地址）。

例如C语言中的指针存储的内容就是指针指向的变量的逻辑地址。

有关虚拟地址参见：https://blog.csdn.net/qq_39815222/article/details/107020684

• 工作态

利用 程序状态字的态（模式）来对特权指令、访存范围进行控制

一般分为用户态和核态

进入核态由中断/异常机制实现，按照中断/异常向量表进入到约定程序入口

2 以arm32处理器为例

• 七种运行模式

除用户模式外，其他六种模式为特权模式。低权模式进入高权模式要通过中断或异常

1. 用户模式
2. 系统模式
3. 快中断模式
4. 中断模式
5. 管理模式
6. 种植模式
7. 未定义模式

• 线程/进程/虚拟机的现场：

大多与操作系统无关。

1. 线程现场：寄存器的值

2. 进程现场：
   表示共享空间的内容，如页表基地址寄存器值。（进程可以看成模拟CPU）
3. 虚拟机现场：
   特定的一些寄存器（虚拟机可以看成模拟计算机）

• 异常发生时，硬件的操作

1. 异常模式的R14保存迁移工作模式的下一条即将执行的指令地址
2. 将CPSRd的值

3 以ARM64处理器为例

• 四种工作态

1. EL0（类似用户态）
   运行应用程序
2. EL1（雷同核心态）
   运行操作系统
3. EL2
   运行虚拟机管理器
4. EL3（secure 态：运行固定可靠程序客房为保留空间和设备）
   运行只读的程序，例如一些固件，驱动程序等

• 如何进入特权级运行

运行SVC进入EL1，HVC进入EL2，SMC进入EL3

EL2优先级程序可以设置低优先级程序运行时的HCR_EL2寄存器

每个特权级都有自己的中断异常向量基址寄存器，保存每个特权级都有自己的向量表基地址

4 以80386处理器（x86架构）为例

对于80386处理器来说，他有四种运行模式。

• 四种工作模式

1. 实模式
   早期PC采用的简单运行模式，当时的DOS操作系统即运行在该模式下。
   80386加电启动后处于实模式运行状态，该模式下软件可访问的物理内存空间不超过1MB，且无法发挥intel 80386以上级别的32位CPU的4GB内存管理能力。实模式将整个物理内存空间看成分段的区域，程序代码和数据位于不同的区域，OS和用户程序并没有区别对待，且每一个指针都指向实际的物理地址。
2. 保护模式
   保护模式的目地在于确保应用程序无法对操作系统进行破坏。
   80386处理器通过在实模式下初始化控制寄存器以及页表，然后再通过设置CR0寄存器是其中的保护模式使能位置位，从而进入到保护模式。
   该模式下，处理器所有的32根地址线都可供寻址，物理寻址空间高达4GB；同时支持内存分页机制，提供了对虚拟内存的良好支持，支持多任务模式、优先级机制，不同程序可以运行在不同的特权级上
3. SMM模式
4. 虚拟8086模式

4. 文件系统

1 概念

• 文件系统

文件系统是操作系统中管理持久性数据的子系统，可以童工数据存储和访问功能

• 文件

文件是具有符号名，由字节序列构成的数据项集合

文件是文件系统的基本数据单位

文件的属性包括名称、类型、位置、大小、保护、创建者、创建时间等

文件头：即文件系统元数据中的文件信息

• 文件系统的功能

1. 分配文件磁盘空间，包括管理文件块的位置和顺序、管理空闲空间的位置等、分配算法
2. 管理文件集合，包括文件定位、命名、文件系统结构（文件的组织方式）
3. 保证数据可靠和安全，即多层次的保护数据安全，且持久地、避免系统崩溃媒体错误攻击地保存文件

5. 操作系统的启动

事实上，不同OS的启动由于计算机体系结构的不同有着多种启动方式，这是工程师根据体系结构设计的，同时针对某一体系结构下的某一操作系统来说，要根据整个架构的属性和体系结构的特点进行相应的初始化和处理，例如有些与处理器系统相关的资源如MMU、中断、系统调用等，必须根据自身系统的特点进行处理；与指令集，操作系统种类关系不大。指令集只是提供了程序和硬件衔接的接口，而操作系统种类虽然不同，但是一个OS从加载到运行的过程均是前篇一律的。

OS的启动可以分为两部分，一部分为上电后初始化和操作系统的加载，另一部分为OS内核的启动。

1 启动类别

• 单系统启动

1. 加电
2. bootrom运行
3. osloader运行
4. 操作系统运行

• 双系统启动

1. 加电
2. 片上ROM
3. BIOS运行
4. MBR的Grub运行
5. Ntloader程序运行
6. 操作系统初始化
