一、实验1
需求
通过路由器访问虚拟主机1.1.1.1

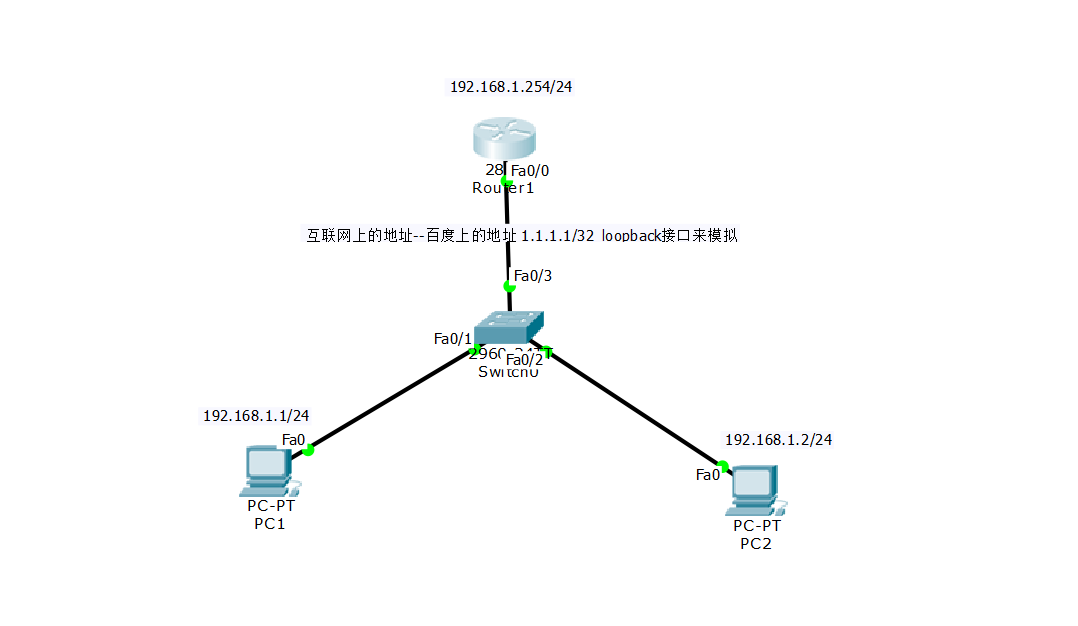

效果图
配置步骤
1、按图配置IP、线路
2、路由器配置
en
conf t
hostname R1
int f0/0
ip add 192.168.1.254 255.255.255.0
no shut
exit
互联网上的地址--百度上的地址 1.1.1.1/32 loopback接口来模拟
int loopback 0
ip add 1.1.1.1 255.255.255.25
3、访问公网1.1.1.1需要设置网关
二、思考
如果路由器挂了会怎么样？
就不能够访问公网–不能够访问1.1.1.1
像路由器挂了这个概率我们是不能够避免的，如何来解决当路由器失效之后，网络能够使用？？？
新增一个网关
多设备人为指定网关，非常繁琐，效率低下
HSRP/VRRP/GLBP等方案来解决以上的问题
三、VRRP
VRRP 标准的协议，所有厂商都可以支持，包含华为/华三/思科都可以支持
VRRP：virtual router redundancy protocol 虚拟路由器冗余协议
核心思想：产生一台虚拟路由器，用户的网关都指定在虚拟路由器上
工作原理：
- 一组物理路由器（真实的路由器）去维护这个虚拟路由器，直到所有物理路由器都消失了，那么虚拟路由器才会消失
请问：如果还剩下一台物理路由器，那么虚拟路由器会消失吗?
—–不会消失
- 用户指定的网关是虚拟路由器
- 在物理路由器上会选举主备关系，主的设备称为master，备的设备称为backup，如果一个设备成为主的设备，那么PC的数据流都会往该设备发送，而不会往backup设备发送
一旦主设备挂了，那么备份设备就会称为新的主设备
主从关系如何来选举：
- 最高的接口优先级 默认是100
- 最高的接口IP 254>253
vrrp?-----不支持
unrecognized comman
PT软件不支持VRRP，那么我就采用HSRP
四、HSRP
HSRP：主的设备称为active，备用的设备称为standby
show standby brief ：查看主从状态
tracert ：测试从那边走
ping -t ：表示一直ping不间断
请问：如果还剩下一台物理路由器，那么虚拟路由器会消失吗?
—–不会消失
五、实验2
需求
增加一台备用路由器2

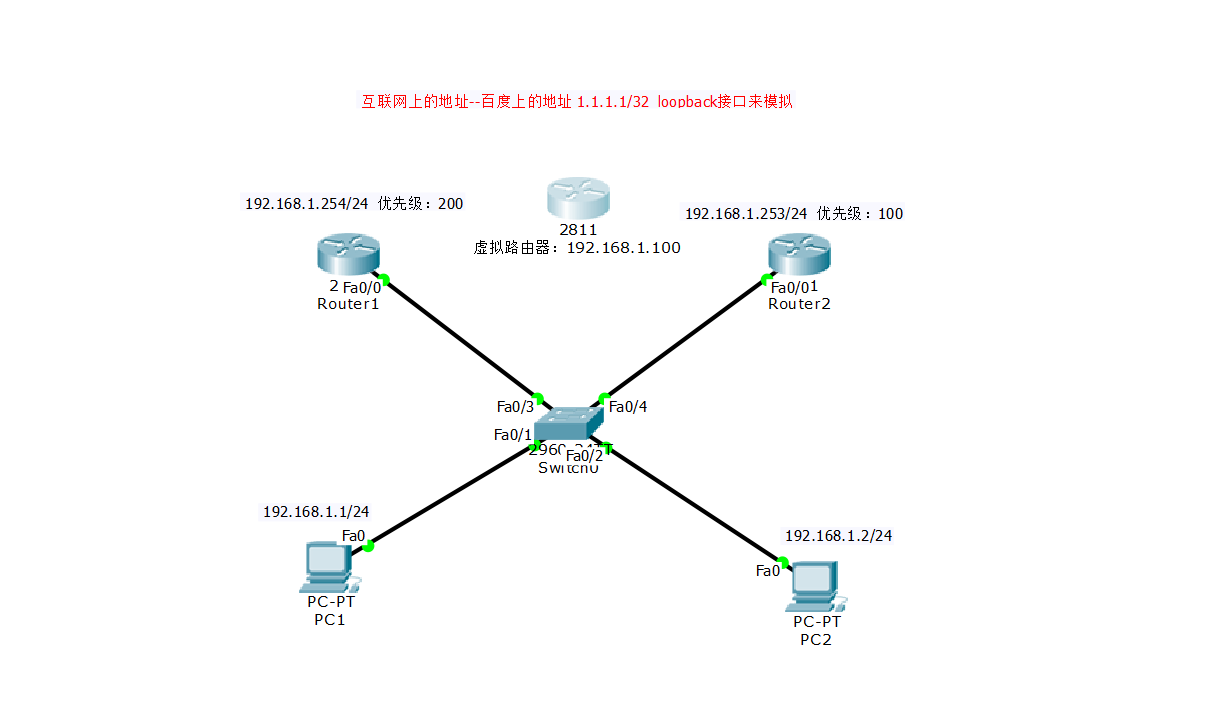

效果图
配置步骤
1、路由器2设置
en
conf t
hostname R2
int f0/0
ip add 192.168.1.253 255.255.255.0
no shut
exit
int loopback 0
ip add 1.1.1.1 255.255.255.255
2、R1
int f0/0
standby 1 ip 192.168.1.100
3、R2
int f0/0
standby 1 ip 192.168.1.100
4、R1
修改优先级
standby 1 priority 200
5、查看
show standby brief
//sh stan b
