要求
1、PC3默认数据要从R1的Eth1/2到R3的Eth1/2，当该条线路出现故障的时候，数据从R1的S0/0/0到R2的S0/0/0
2、PC2默认数据要从R3的S0/0/0到R2的S0/0/1，当该条线路出现故障的时候，数据从R3的Eth1/2到R1的Eth1/2
3、实现全网联通
一、按照线路连接并配置IP
红色线：DCE串口线

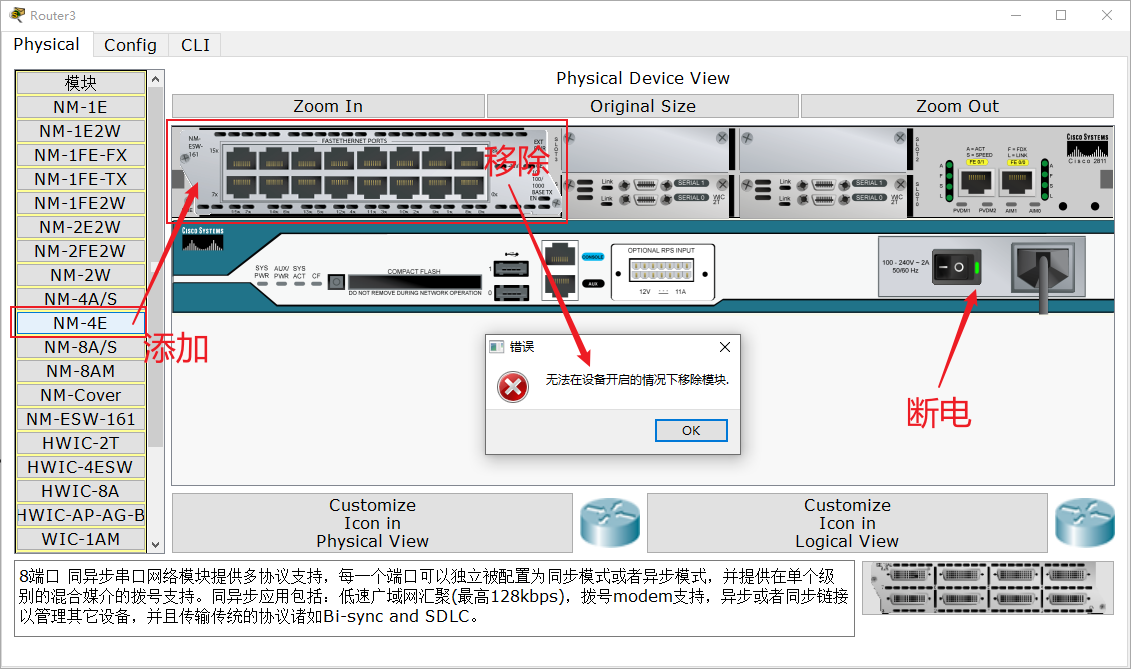

用户自定义设备中的路由器2811里面没有Eth1/2模块，需要断电后，移除添加新模块。
配置各PC的 ip
192.168.149.1
255.255.255.0
192.168.149.254
以此类推
二、路由器1配置
en
conf t
int f0/0
no shut
ip add 192.168.151.254 255.255.255.0
exit
int s0/0/0
no shut
ip add 192.168.0.14 255.255.255.252
exit
int e1/2
no shut
ip add 192.168.0.21 255.255.255.252
exit
三、路由器2配置
交叉线有时钟标志的一端是DCE ，需要设置频率，末端为 DTE 无需设置。
en
conf t
int f0/0
no shut
ip add 192.168.149.254 255.255.255.0
exit
int s0/0/0
no shut
clock rate 64000
ip add 192.168.0.13 255.255.255.252
exit
int s0/0/1
no shut
clock rate 64000
ip add 192.168.0.17 255.255.255.252
exit
四、路由器3配置
en
conf t
int f0/0
no shut
ip add 192.168.150.254 255.255.255.0
exit
int s0/0/0
no shut
ip add 192.168.0.18 255.255.255.252
exit
int e1/2
no shut
ip add 192.168.0.22 255.255.255.252
exit
五、实现全网联通
路由介绍
1、默认路由
格式：0.0.0.0 0.0.0.0 相邻路由地址 1~255(优先级：数值越大，优先级越小)
ip route 0.0.0.0 0.0.0.0 192.168.0.22 7
2、静态路由
格式：指定路由网段、子网掩码、目标地址
ip route 192.168.151.0 255.255.255.0 192.168.0.14
3、动态路由
00
路由器1配置
en
conf t
ip route 0.0.0.0 0.0.0.0 192.168.0.22
ip route 0.0.0.0 0.0.0.0 192.168.0.13 7
路由器2配置
en
conf t
ip route 192.168.150.0 255.255.255.0 192.168.0.18
ip route 192.168.151.0 255.255.255.0 192.168.0.14
路由器3配置
en
conf t
ip route 0.0.0.0 0.0.0.0 192.168.0.17
ip route 0.0.0.0 0.0.0.0 192.168.0.21 7
测试联通
ping 192.168.149.1
