从Tiny-4412开箱到启动Linux内核

　　Tiny-4412这款开发板相信大家都挺熟悉的，尤其是学习安卓驱动开发也是挺多人会使用这款开发板的，但是随开发板所赠送的映像文件资料真的是不忍直视，臃肿的资料且实用性欠佳，论坛上发帖求助也是没人理睬(此处手动哭泣脸 | _ |)。
　　　　　　嵌入式交通第三区提醒您：
　　　　　　学习嵌入式千万条　方便实惠第一条
　　　　　　　　资料不规范　学者两行泪
正片开始，本文主要从以下几个方面入手：
１．嵌入式开发环境的搭建；
　　主要是交叉编译链的安装；
２．u-boot的烧写；
３．linux内核的烧写；
４．挂载文件系统(网络文件系统)。
本文所用到的资源如下：
交叉编译链：arm-linux-gcc-4.5.1-v6-vfp-20120301
uboot版本： uboot-tiny4412-1506
Linux内核版本：linux-3.5-20151029

1.嵌入式开发环境的搭建

关于开发环境的配置之前写过相关的帖子，此处就不再赘述了，献上链接
　　基于Ubuntu 18.04打造嵌入式arm开发环境
　　此外还需要讲讲的就是DNW工具的安装，之后的相关文件烧写到开发板需要借助该工具。
　　相关依赖的库的安装：

sudo apt-get install libelf-dev

编译dnw-linux工具包
　　编译成功后生成dnw可执行文件，以及相关设备驱动：

将生成的可执行文件复制到用户可执行程序目录，并加载设备驱动。

sudo cp dnw  /usr/local/bin/
sudo insmod secbulk.ko

2.u-boot的烧写

2.1编译uboot

解压文件并编译

unzip uboot-tiny4412-1506.zip
cd uboot-tiny4412-1506
unzip uboot_tiny4412-master.zip
cd uboot_tiny4412-master
make tiny4412_config
make

编译成功之后执行以下操作

cd sd_fuse
make

2.2首先借助SD卡，进行u-boot映像文件的烧写
在2.1操作的uboot的路径下

cd tiny4412/

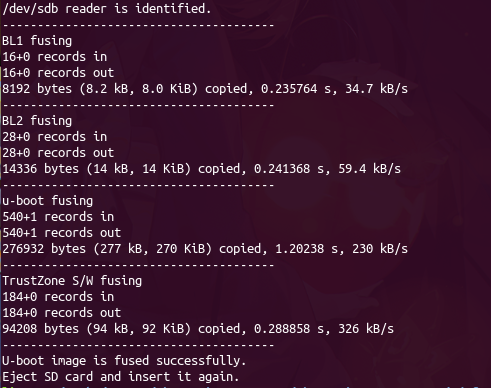

sudo ./sd_fusing.sh /dev/sdb

之后一张SD的启动卡就制作完成了。

2.3将SD卡插入开发板，并将启动开关拨向SD卡启动一侧，上电开机！

2.4弃用SD卡，将uboot烧写进EMMC内存中去。
2.4.1首先对Tiny4412的EMMC内存进行分区

格式化EMMC
fdisk -c 1 320 2057 520
格式化相关分区 1: 2: 3: 4
fatformat mmc 1:1        //将分区1格式化为Fat文件格式
ext3format mmc 1:2       //将分区2、3、4格式化为ext3格式
ext3format mmc 1:3
ext3format mmc 1:4

2.4.2烧写uboot到EMMC
（注：需要先完成DNW工具的安装）
1）上电开启开发板，在uboot加载倒计时结束前，按任意键进入uboot管理终端。

emmc open 1

emmc开启成功，在emmc开启之后需要进行连续的烧录，烧写完成之后就可以关闭emmc。
2）使用dnw工具，在uboot终端输入dnw命令。

dnw

此时uboot终端提醒OTG cable Connected ，设备连接成功，可以进行DNW下载。
3）在Ubuntu虚拟机端，进入uboot所在的目录

cd /1702/exynos/uboot_tiny4412-1506
sudo  dnw sd_fuse/tiny4412/E4412_N.bl1.bin

此时uboot终端打印相关提示信息，下载完成！

接下来就可以进行第一步的烧录E4412_N.bl1.bin到emmc，在uboot终端输入以下命令。

mmc write 1 0xc0000000 0 0x10

烧录成功！
烧录bl2.bin文件，烧录步骤同上。

dnw

在Ubuntu虚拟机输入：

sudo  dnw sd_fuse/tiny4412/bl2.bin

在uboot终端输入以下命令进行烧录

mmc write 1 0xc0000000 0x10 0x1C

接下来还需要对u-boot.bin、tzsw.bin文件进行烧写，就不再一一赘述。

uboot终端：
    dnw
虚拟机终端：
   sudo dnw u-boot.bin
uboot终端：
    mmc write 1 0xc0000000 0x30 0x21D
uboot终端：
    dnw
虚拟机终端：
   sudo dnw sd_fuse/tiny4412/E4412_tzsw.bin
uboot终端：
    mmc write 1 0xc0000000 0x2c0 0xB8

将上述文件都烧录完成之后，需要将emmc关闭。（记住一定要关闭emmc）
在ubo终端输入：

emmc close 1

好的，至此uboot已经烧写到emmc内存成功，可以取出SD卡，将Tiny4412的启动开关拨向另一侧，重新上电启动！

3.制作内核镜像并烧写

3.1配置linux内核

tar xzf linux-3.5-20151029.tgz
cd linux-3.5
cp tiny4412_linux_deconfig .config
make menuconfig

Tiny4412所使用的uboot不支持trustzone，内核必须禁止trustzone后编译才能启动；如果是superboot，此日期前的应该能启动，此日期后的则必须是启用trustzone后编译的内核才能启动。

禁止trustzone

配置成功

编译内核：

make zImage -j4

3.2烧写内核镜像进emmc内存
1）Ubuntu中的minicom

dnw 0x4008000

2）虚拟机

cd  /1702/exynos/linux-3.5
dnw arch/arm/boot/zImage

3）引导启动内核

bootm 0x4008000

4）烧写内核至emmc

dnw 0x40008000
cd  /1702/exynos/linux-3.5
dnw arch/arm/boot/zImage
movi write kernel 0 0x40008000

**设置uboot启动参数**
set bootcmd "movi read kernel 0 0x40008000;bootm 0x40008000"
save

4.挂载网络文件系统

（注：网络文件系统的制作以及NFS服务的使用后续的帖子会补上）
设置uboot启动参数：

set bootargs console=ttySAC0,115200 root=/dev/nfs nfsroot=192.168.2.201:/works/nfs_root/fs_mini_tiny4412 ip=192.168.2.123:192.168.2.201:192.168.2.1:255.255.255.0::eth0:off
