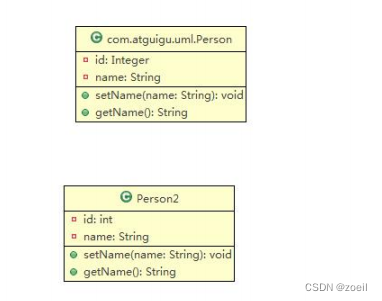

public class Person{ //代码形式->类图
    private Integer id;
    private String name;
    public void setName(String name){
        this.name=name;
    }
    public String getName(){
        return name;
    }
}

（一）类图—依赖关系（Dependence）

只要是在
类中用到了对方
，那么他们之间就存在依赖关系。如果没有对方，连编

绎都通过不了。

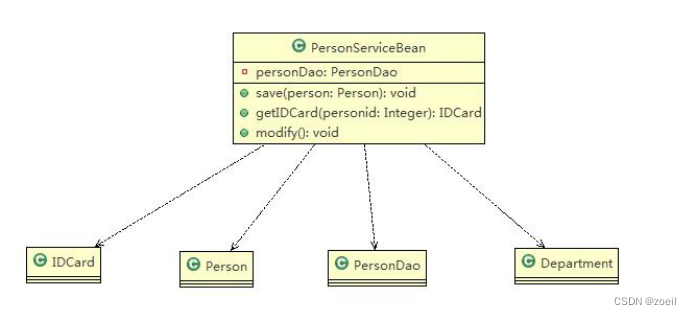

public class PersonServiceBean {
    private PersonDao personDao;//类
    public void save(Person person){}

    public IDCard getIDCard(Integer personid){}

    public void modify(){
        Department department = new Department();
    }
}
public class PersonDao{}
public class IDCard{}
public class Person{}
public class Department{}

UML类图

小结

1)
类中用到了对方

2)
如果是类的成员属性

3)
如果是方法的返回类型

4)
是方法接收的参数类型

5)
方法中使用到

（二）类图—泛化关系(generalization）

泛化关系实际上就是继承关系，他是
依赖关系的特例

public abstract class DaoSupport{
    public void save(Object entity){}
    public void delete(Object id){}
}

public class PersonServiceBean extends Daosupport{
}

UML类图

小结:

1)
泛化关系实际上就是继承关系

2)
如果
A
类继承了
B
类，我们就说
A
和
B
存在泛化关系

（三）类图—实现关系（Implementation）

实现关系实际上就是A类实现B接口，他是依赖关系的特例

public interface PersonService {
    public void delete(Interger id);
}

public class PersonServiceBean implements PersonService {
    public void delete(Interger id){}
}

UML类图

（四）类图—关联关系（Association）

关联关系实际上就是
类与类之间的联系，他是依赖关系的特例

关联具有
导航性
：即双向关系或单向关系

关系具有多重性：如“
1”
（表示有且仅有一个），“
0…”
（表示
0
个或者多个）， “0
，
1”
（表示
0
个或者一个），“
n…m”(
表示
n
到
m
个都可以
),“m…*”
（表示至少
m个）。

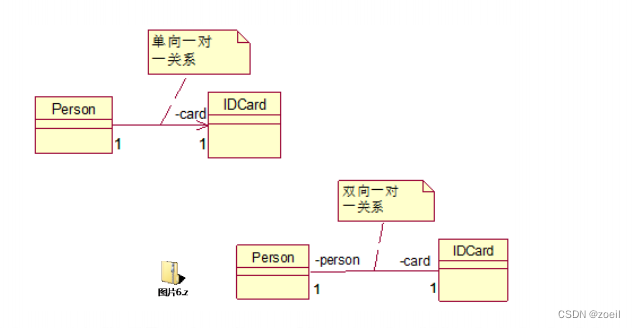

单向一对一关系

public class Person {
    private IDCard card;
}

public class IDCard{}

双向一对一关系

public class Person {
    private IDCard card;
}

public class IDCard{
    private Person person
}

UML类图

（五）类图—聚合关系（Aggregation）

聚合关系（
Aggregation
）表示的是
整体和部分
的关系，
整体与部分可以分开
。
聚合关系是关联关系的特例
，所以他具有关联的导航性与多重性。

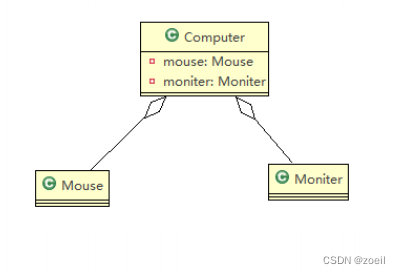

如：一台电脑由键盘
(keyboard)
、显示器
(monitor)
，鼠标等组成；组成电脑的各个配件是可以从电脑上分离出来的，使用带空心菱形的实线来表示：

public class Computer {
    private Mouse mouse;
    private Monitor monitor;

    public void setMouse(Mouse mouse) {
        this.mouse = mouse;
    }
    public void setMonitor(Monitor monitor) {
        this.monitor= monitor;
    }
}

UML类图

（六）类图—组合关系（Composition）

组合关系：也是整体与部分的关系，但是
整体与部分不可以分开
。

再看一个案例：在程序中我们定义实体：
Person
与
IDCard
、
Head,
那么
Head
和 Person 就是组合，
IDCard
和
Person
就是聚合。

但是如果在程序中
Person
实体中定义了对
IDCard
进行
级联删除
，即删除
Person
时连同IDCard
一起删除，那么
IDCard
和
Person
就是组合了。

public class Person{
    private IDCard card;
    private Head head = new Head();
}
public class IDCard{}
public class Head{}

UML类图
