只需要配置汇聚交换机即可，接入交换机不需要配置，可以将vlan20和vlan40的两个网段看作两台pc
LSW3
[dly-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 to 70 创建vlan
[dly]int Vlanif 40
[dly-Vlanif40]ip ad 192.168.40.254 24
[dly]int Vlanif 20
[dly-Vlanif20]ip ad 192.168.20.254 24
[dly-Eth-Trunk1]mode lacp-static 设置模式为lacp模式
[dly-Eth-Trunk1]trunkport GigabitEthernet 0/0/3 to 0/0/6 聚合交换机接口
[dly]lacp priority 2000 修改端口优先级，使其为主动端
[dly-Eth-Trunk1]max active-linknumber 2 设置活动接口阈值为2
[dly-GigabitEthernet0/0/5]lacp priority 1000 修改接口的优先级，然后成为活动接口
[dly-GigabitEthernet0/0/6]lacp priority 1000 修改接口的优先级，然后成为活动接口
[dly-Eth-Trunk1]lacp preempt enable 启动活动接口的抢占功能

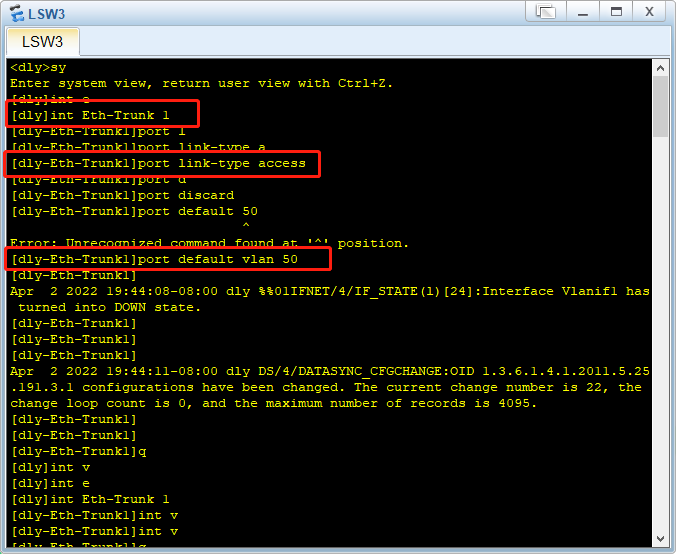

[dly-Eth-Trunk1]port link-type access 汇聚交换机之间是为三层交换机，就把它们当作两个路由器，之间的接口类型为access接口
[dly-Eth-Trunk1]port default vlan 50
[dly]int Vlanif 50 引入vlanif50
[dly-Vlanif50]ip ad 34.1.1.3 24 其中34.1.1.3 为两个汇聚交换机之间的网段
2:
LSW4
[dly-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 to 70 创建vlan
[dly-Eth-Trunk1]mode lacp-static 设置模式为lacp模式
[dly-Eth-Trunk1]trunkport GigabitEthernet 0/0/3 to 0/0/6 聚合交换机接口
[dly-Eth-Trunk1]max active-linknumber 2 设置活动接口阈值为2
[dly-GigabitEthernet0/0/5]lacp priority 1000 修改接口的优先级，然后成为活动接口
[dly-GigabitEthernet0/0/6]lacp priority 1000 修改接口的优先级，然后成为活动接口
[dly-Eth-Trunk1]lacp preempt enable 启动活动接口的抢占功能
[dly-Eth-Trunk1]port link-type access 汇聚交换机之间是为三层交换机，就把它们当作两个路由器，之间的接口类型为access接口
[dly-Eth-Trunk1]port default vlan 60
[dly]int Vlanif 60 引入vlanif 60
[dly-Vlanif60]ip ad 34.1.1.3 24 34.1.1.3 为两个汇聚交换机之间的网段
再次引入vlanif，vlanif70是汇聚交换机LSW4的接口 G0/0/1 的接口的vlanif
[dly-Vlanif70]ip ad 41.1.1.4 24 其中41.1.1.0 是汇聚交换机LSW4和路由器之间的网段
[dly-GigabitEthernet0/0/1]port link-type access 更改端口类型
[dly-GigabitEthernet0/0/1]port default vlan 703:
路由器
[dly-Ethernet0/0/1]ip ad 12.1.1.2 24 4：三层交换机
LSW10
首先创建vlan
vlan batch 50 80

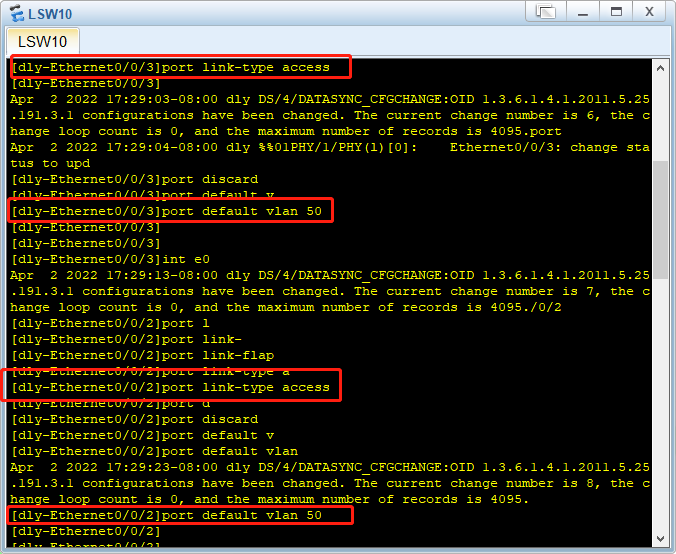

[dly-Ethernet0/0/3]port link-type access 设置端口类型
[dly-Ethernet0/0/3]port default vlan 50
[dly-Ethernet0/0/2]port link-type access
[dly-Ethernet0/0/2]port default vlan 50
[dly-Ethernet0/0/1]port link-type access
[dly-Ethernet0/0/1]port default vlan 80
引入vlanif80
在vlanif80上配置交换机和路由器之间的IP地址 为12.1.1.1
由于题目中要求要在交换机LSW10上配置网关，这里使用的是三层交换机的做法；如果题目没有要求，这里还可以使用单臂路由的方法。
5：宣告网段
LSW1
[dly-ospf-1-area-0.0.0.0]network 192.168.20.0 0.0.0.255
LSW2
[dly-ospf-1-area-0.0.0.0]network 192.168.40.0 0.0.0.255

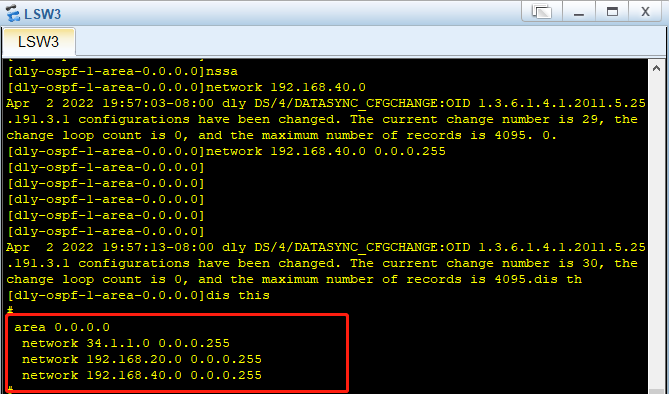

LSW3
[dly-ospf-1-area-0.0.0.0]network 192.168.20.0 0.0.0.255
[dly-ospf-1-area-0.0.0.0]network 192.168.40.0 0.0.0.255
[dly-ospf-1-area-0.0.0.0]network 34.1.1.0 0.0.0.255
LSW4
[dly-ospf-1-area-0.0.0.0]network 34.1.1.0 0.0.0.255
[dly-ospf-1-area-0.0.0.0]network 41.1.1.0 0.0.0.255
路由器
[dly-ospf-1-area-0.0.0.0]network 12.1.1.0 0.0.0.255
[dly-ospf-1-area-0.0.0.0]network 41.1.1.0 0.0.0.255
LSW10

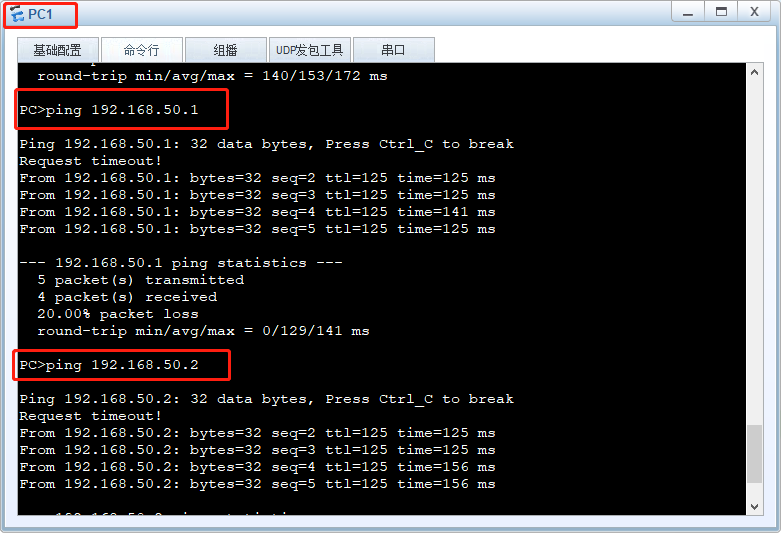

7：ping命令检测
