几款JVM图形化监控工具

前言
JConsole
VisualVM
VisualGC
jmc
JHSDB工具
- 开启HSDB
- 启动HSDB

前言

几款JVM的图形化监控工具介绍，这类工具作用大同小异，看需求选择适合自己的。

JConsole

JConsole是JDK自带的一款监控工具，可以通过JMX（Java管理扩展）技术监控Java应用程序的性能数据。可以通过远程连接或在本地进行监控，提供了图形化的界面展示。

可以查看java应用程序的运行概况、监控堆信息、永久区使用情况、类加载情况等。

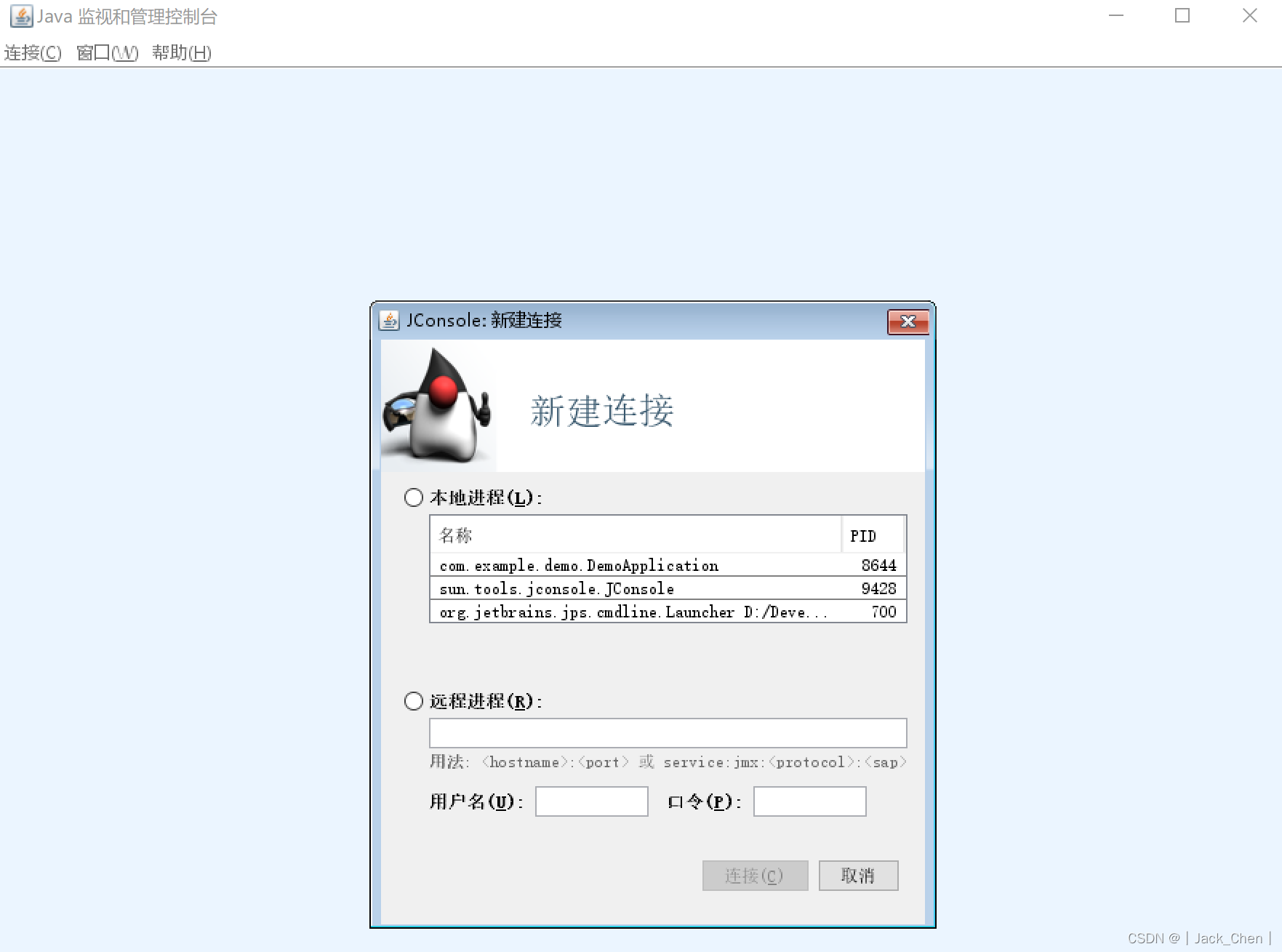

在命令行输入 jconsole 即可打开。可以直接选择本地JVM，也可以通过JMX方式连接远程JVM

1.概览

堆内存使用量：展示Java内存模型中的堆

线程：展示JVM中活动线程的数量

类：JVM 一共加载了多少个类

CPU占用率：CPU使用率反馈系统负载和压力

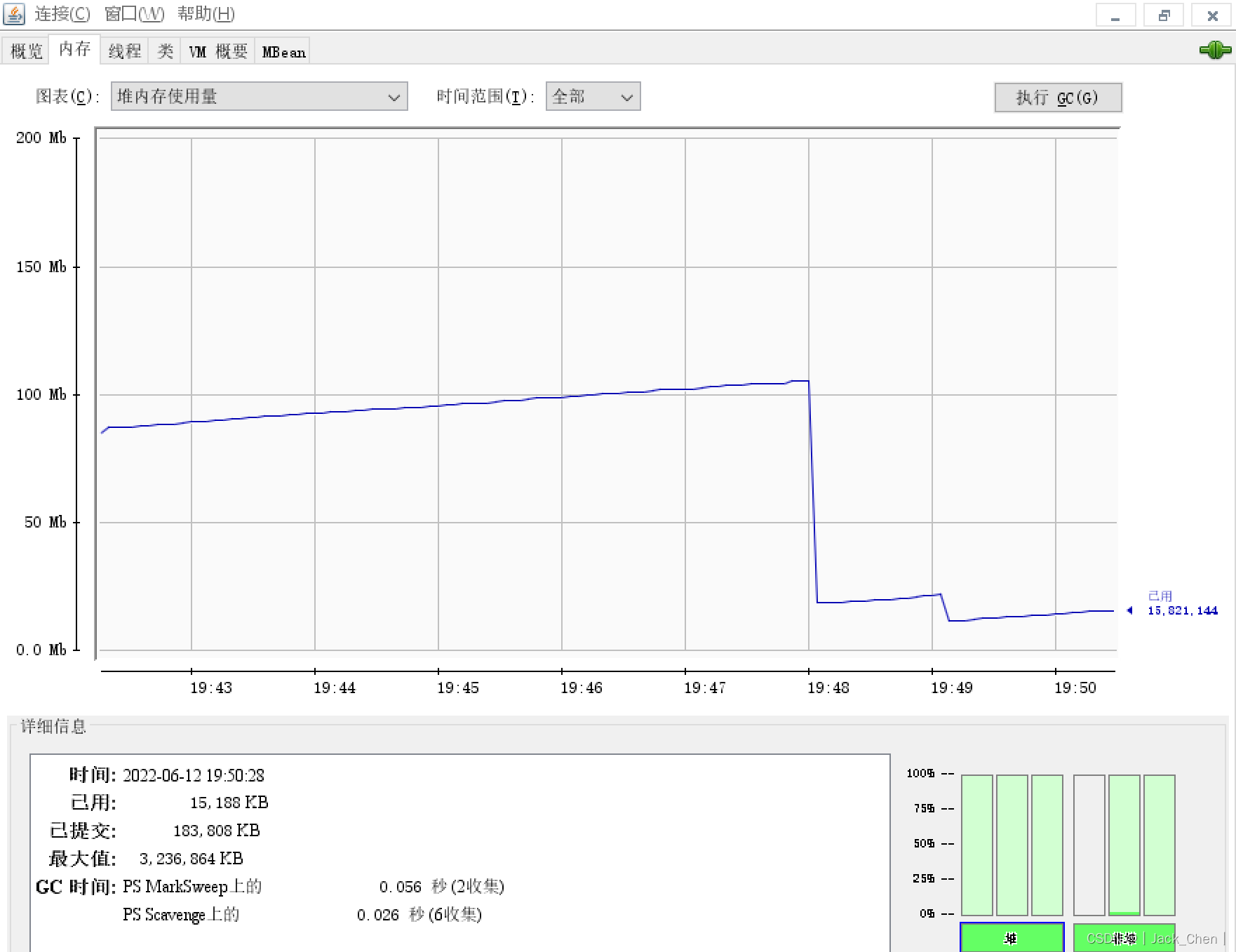

2.内存

提供展示统计了6个内存区域的内存使用和变化情况

还有各个内存池的百分比使用率，以及堆/非堆空间的汇总使用情况

还可以看到JVM使用的垃圾收集器，以及执行垃圾收集的次数，以及相应的时间消耗

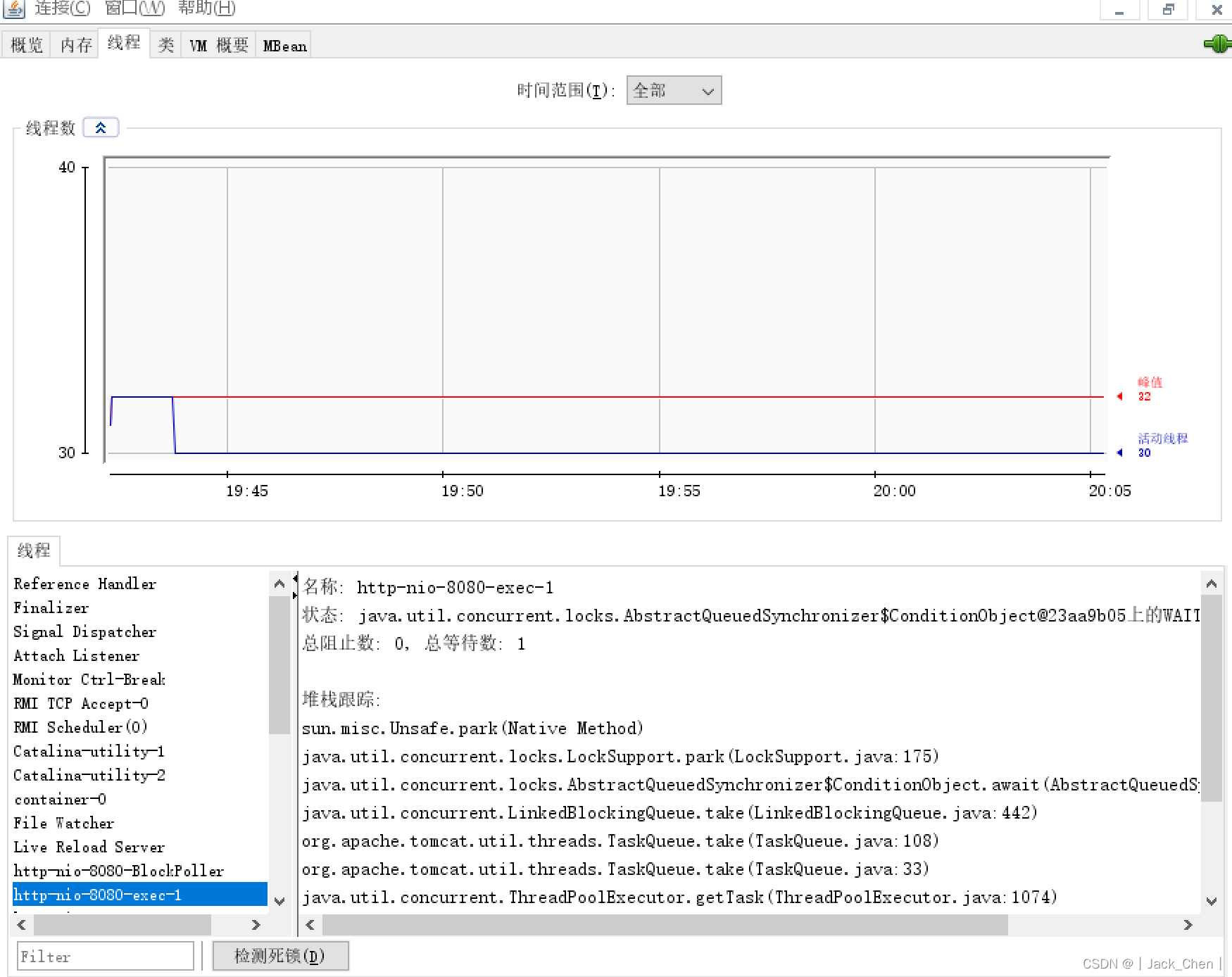

3.线程

线程面板展示了线程数变化信息，以及监测到的线程列表

可以根据名称直接查看线程的状态和调用栈

还可以直接点击“检测死锁”按钮来检测死锁，如果没有死锁则会提示“未检测到死锁”

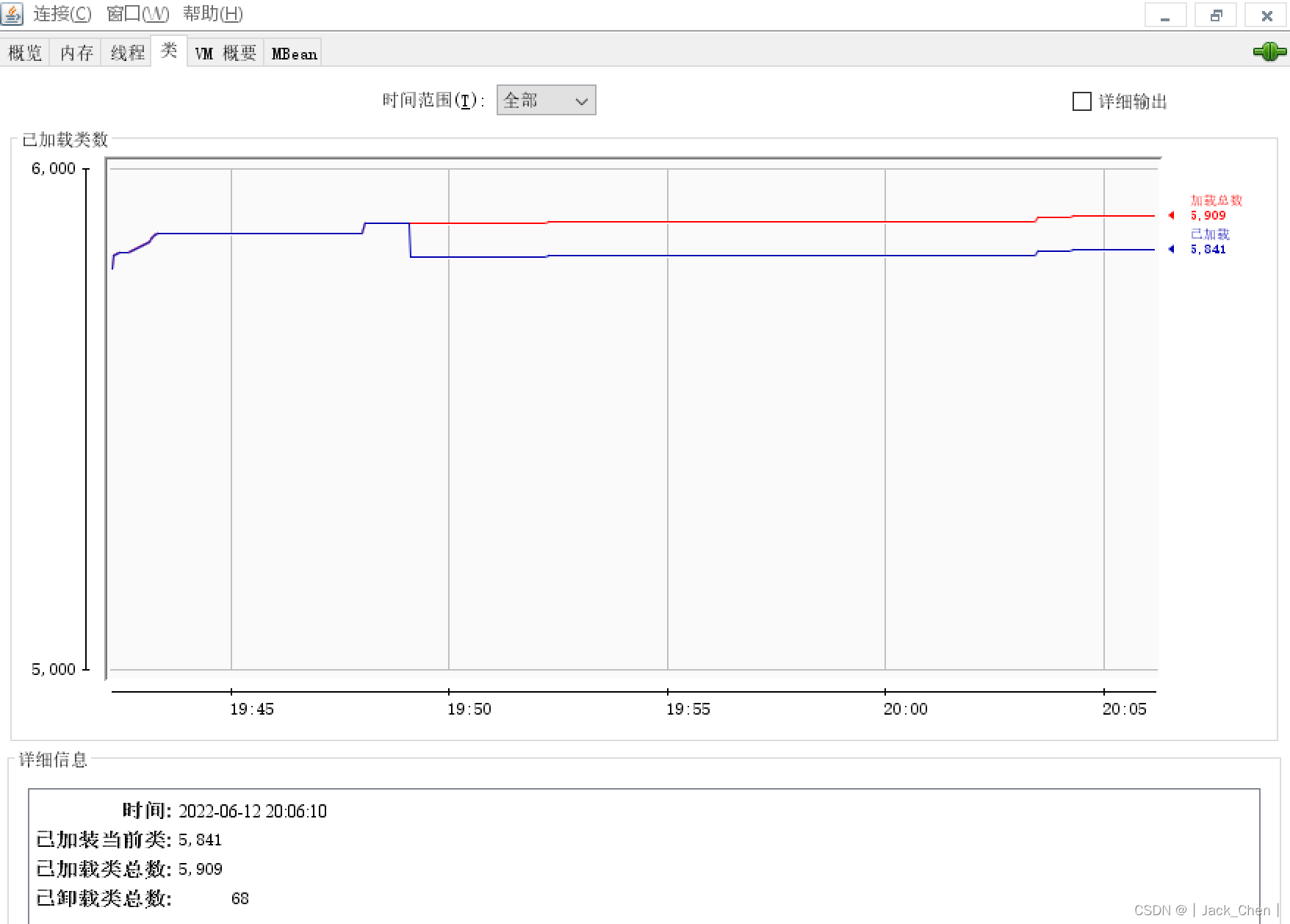

4.类

可以直接看到 JVM 加载和卸载的类数量汇总信息，以及随着时间的动态变化情况

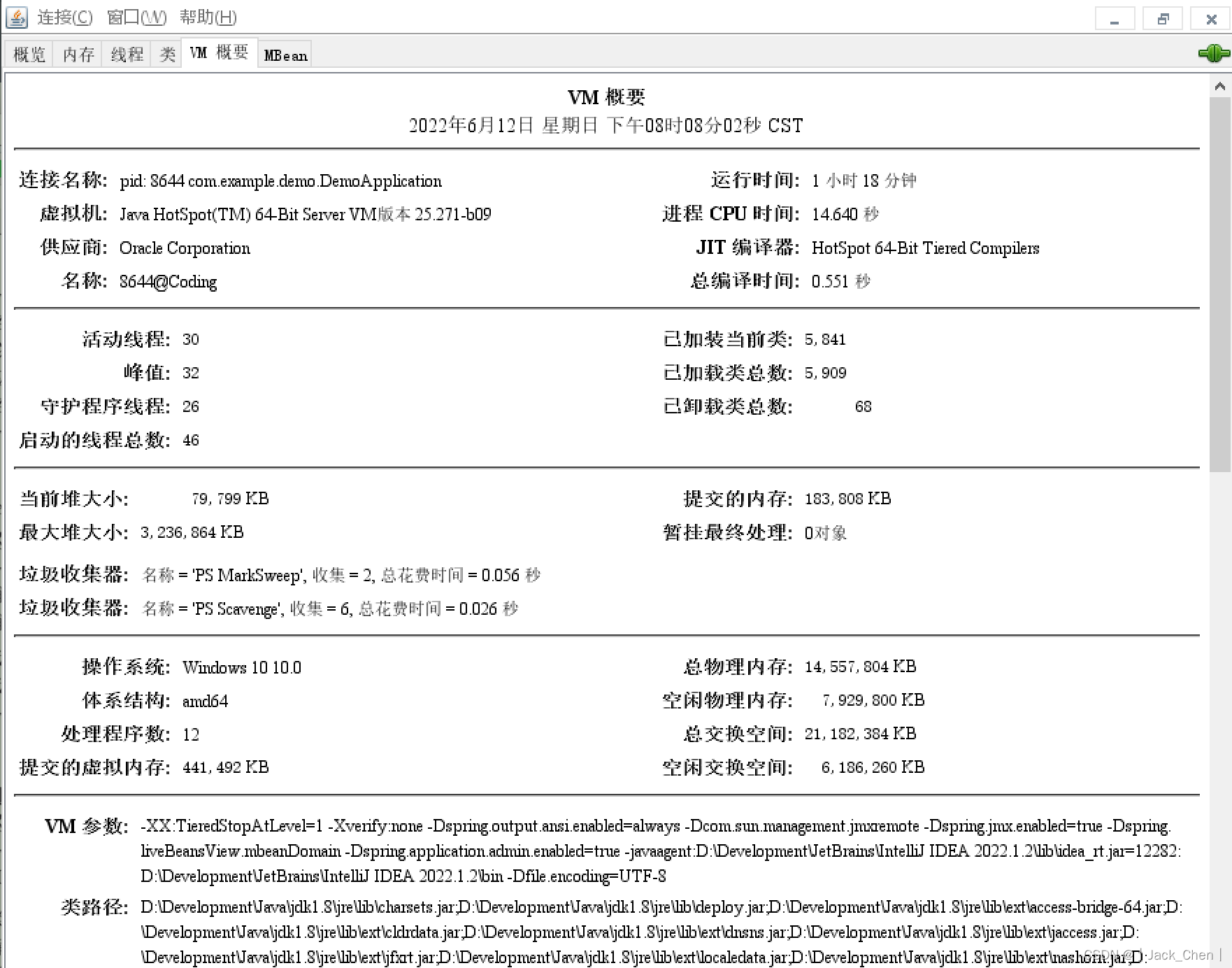

5.VM

VM概要的数据有五个部分：

1.虚拟机的信息

2.线程数量，以及类加载的汇总信息

3.堆内存和 GC 统计

4.操作系统和宿主机的设备信息，比如CPU 数量、物理内存、虚拟内存等等

5.JVM启动参数和几个关键路径

VisualVM

VisualVM是JDK自带的一款工具，可以用于监控Java应用程序的CPU、内存和线程等方面的性能数据。它可以在本地或远程监控，并提供了图形化的界面展示。

VisualVM使用简单，几乎0配置，功能还是比较丰富的，几乎囊括了其它JDK自带命令的所有功能。

概览

在命令行输入jvisualvm即可启动jvisualvm

在jdk的安装目录的bin目录下，找到jvisualvm.exe，双击即可打开

分为本地JVM进程与远程JVM进程，这里选择本地JVM进程，双击某个进程即可打开

显示JVM的一些基本信息，以及显示JVM相关参数

查看CPU、内存、类、线程运行信息

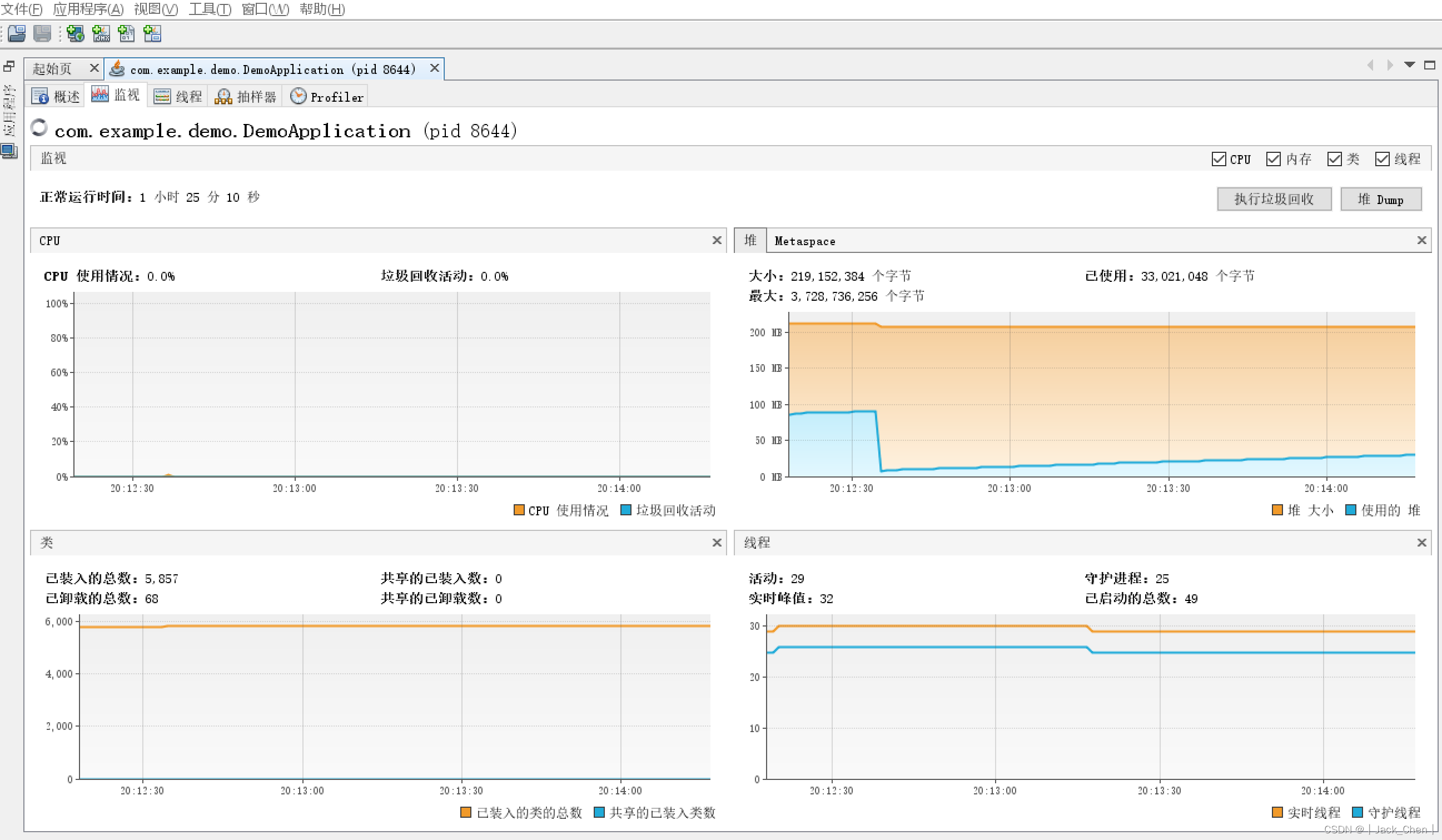

监视面板

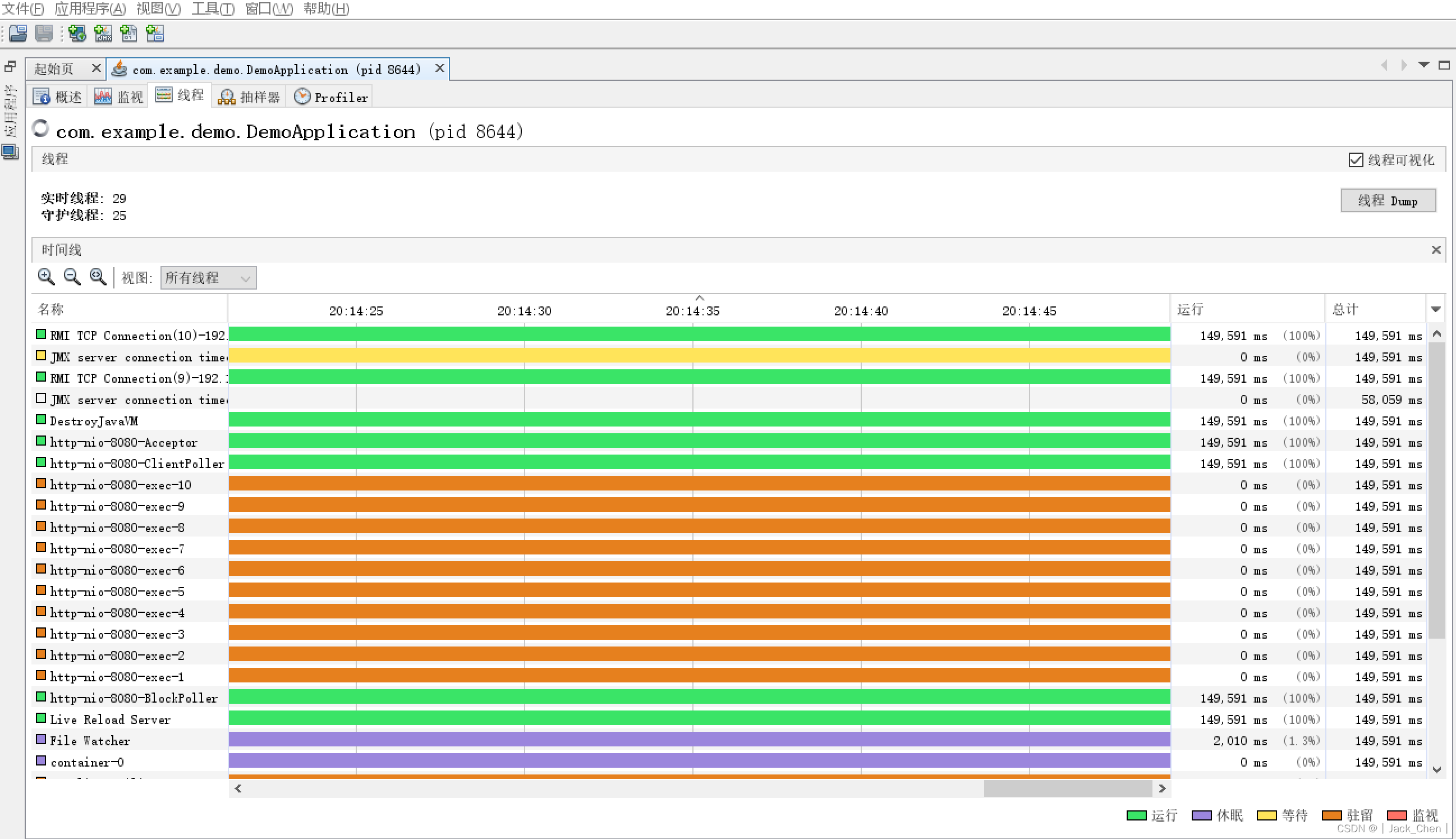

线程面板

可以点击右上角Dump按钮，将线程的信息导出，其实就是执行的jstack命令

运行：正在运行的

休眠：sleep

等待：wait

驻留：线程池里面的空闲线程

监视：阻塞的线程，正在等待锁

抽样器面板

抽样器可以对CPU、内存在一段时间内进行抽样，以供分析

插件安装

支持插件功能，Visual GC插件下载地址：https://visualvm.github.io/pluginscenters.html

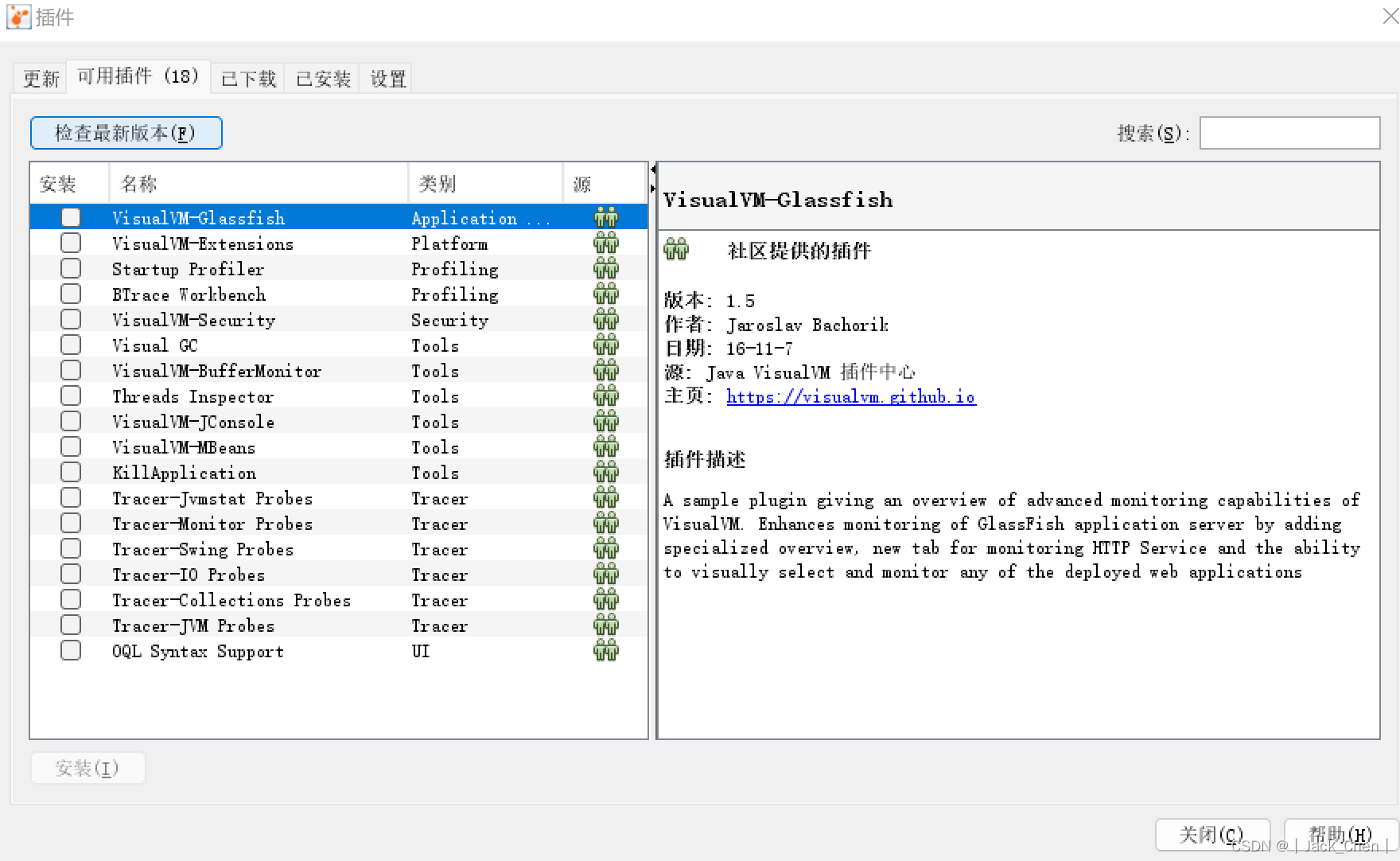

在工具栏安装插件

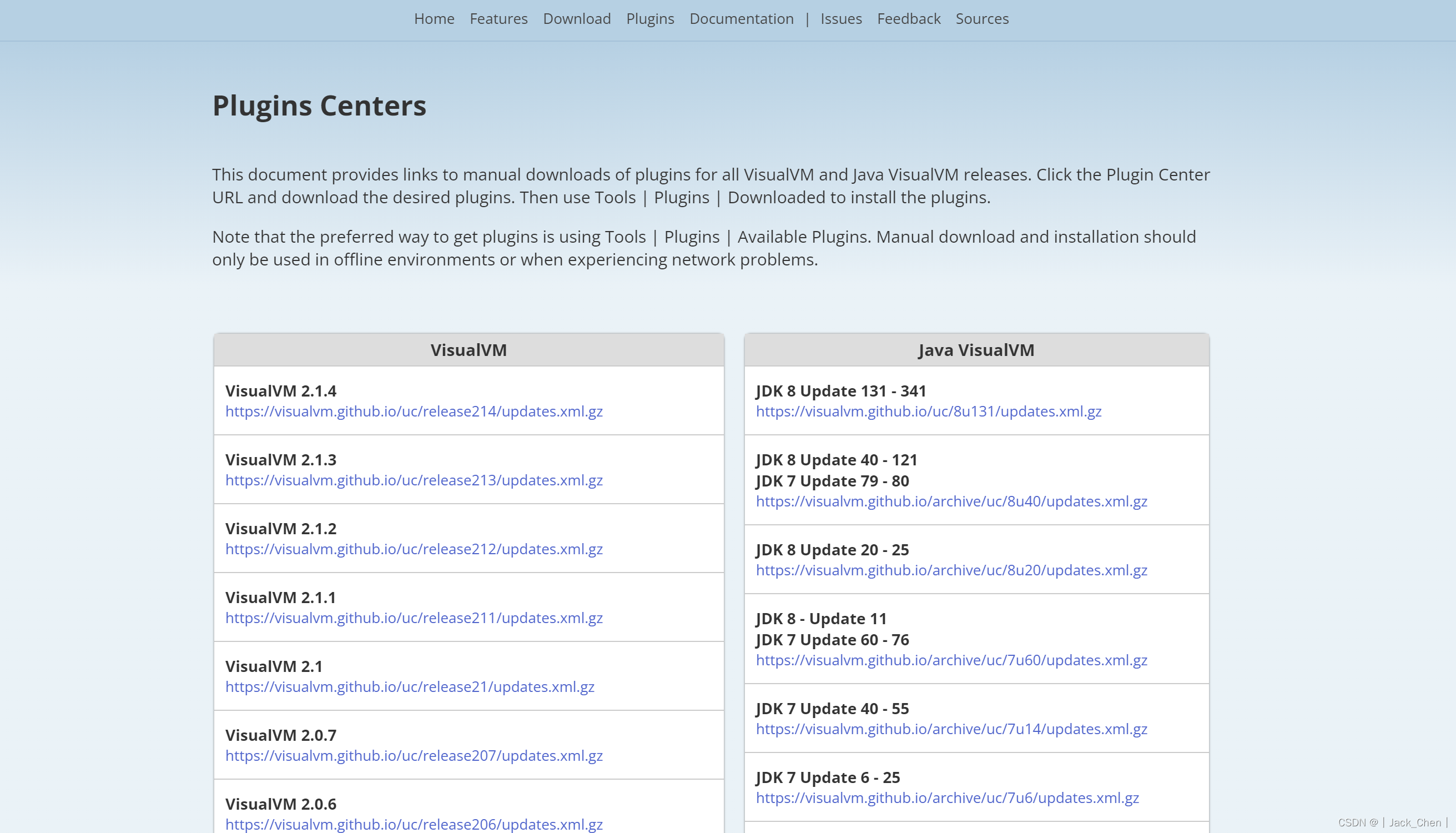

若获取可用插件异常，访问：https://visualvm.github.io/pluginscenters.html ，找到对应版本范围，包含安装JDK版本的链接

复制如下查询出来的链接

并在设置中添加

Visual GC

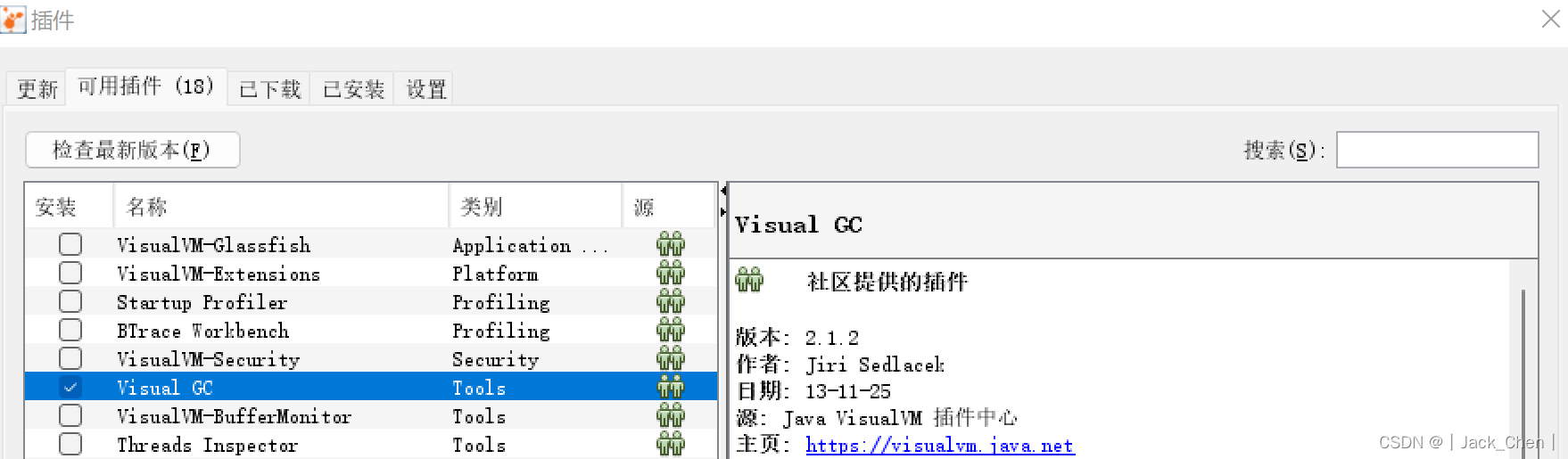

安装Visual GC，该插件能直观的观察到整个垃圾回收的过程

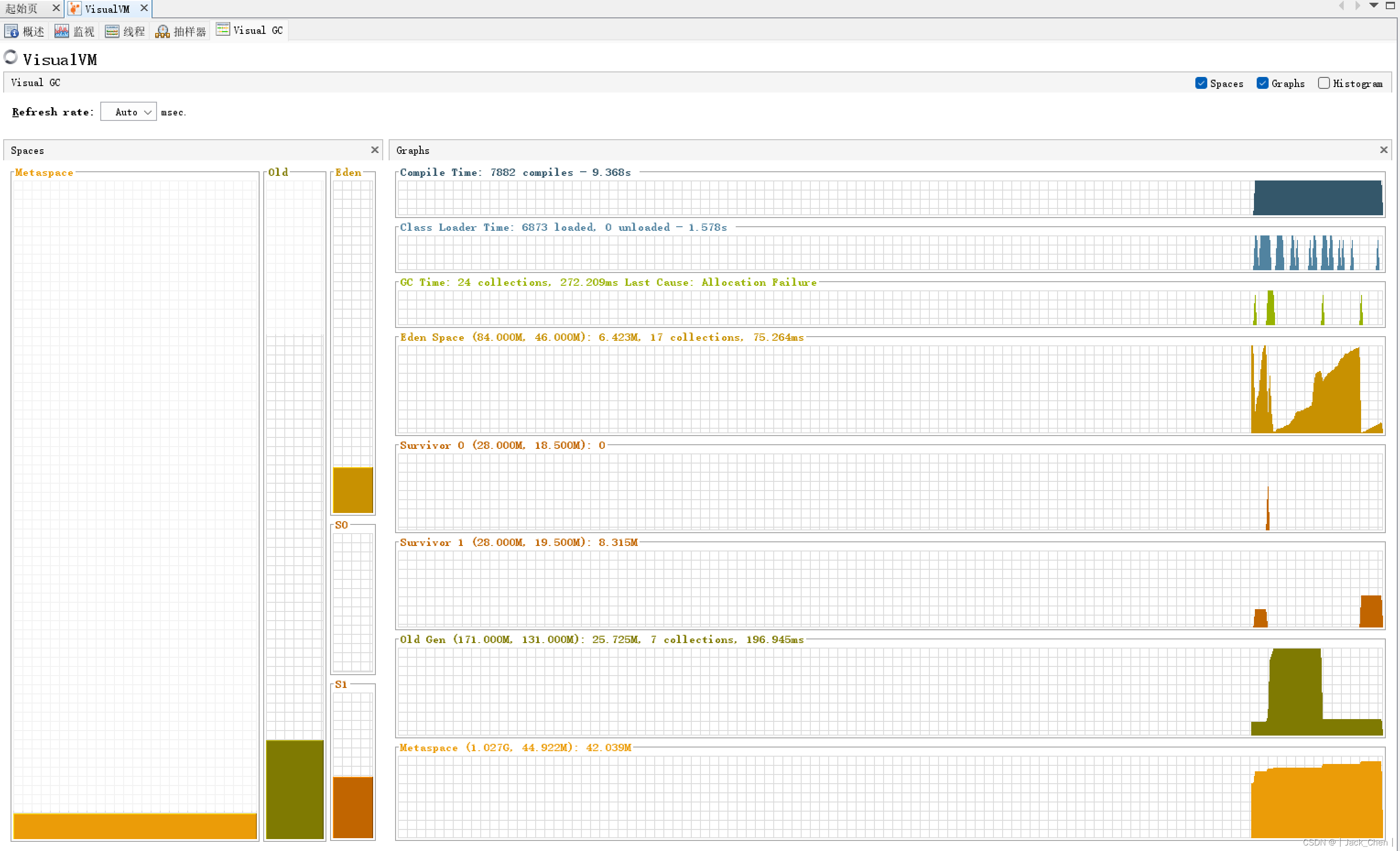

安装后重启进入，任意监测一个java进程，非常直观的表示了垃圾回收过程

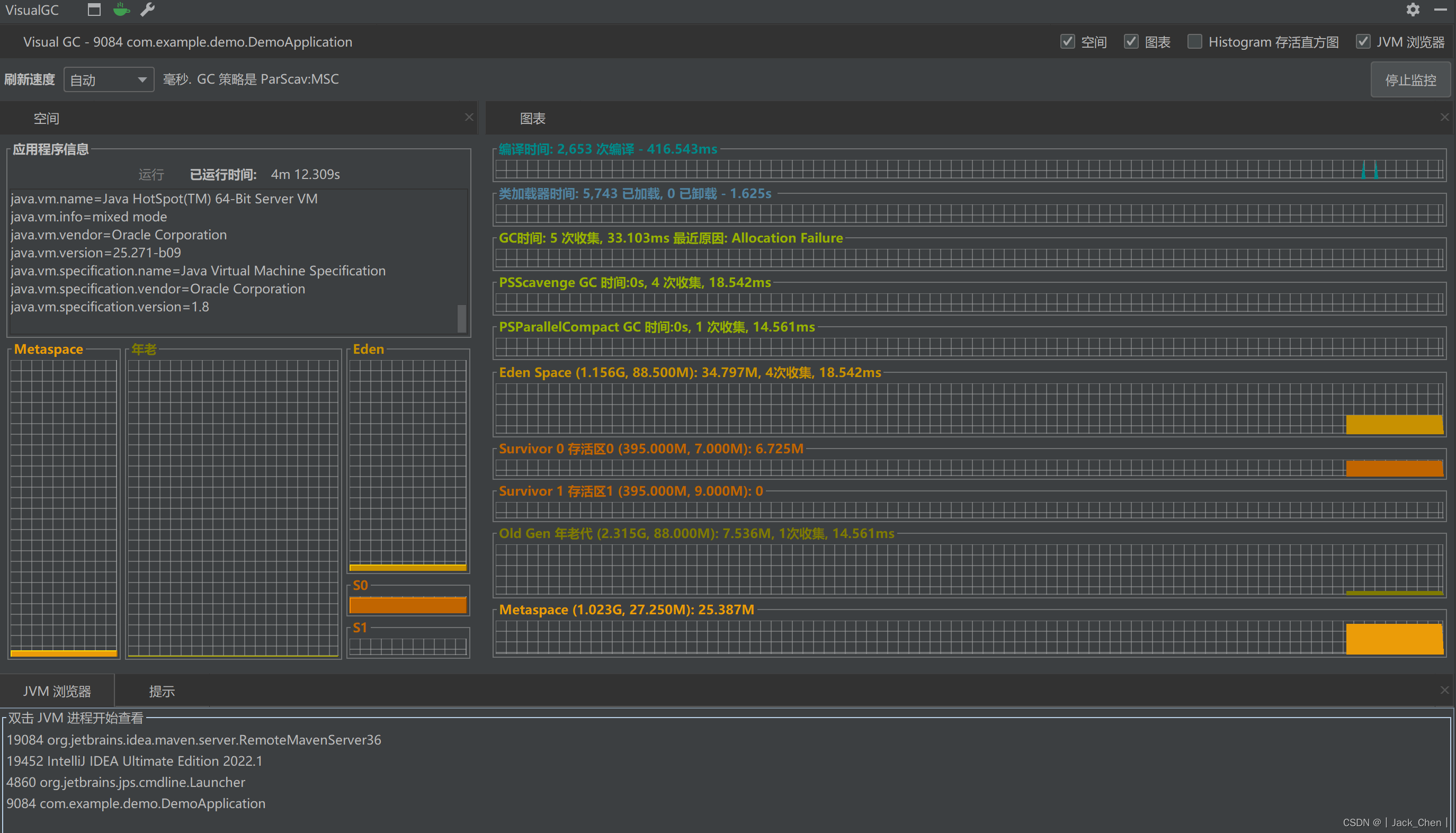

VisualGC

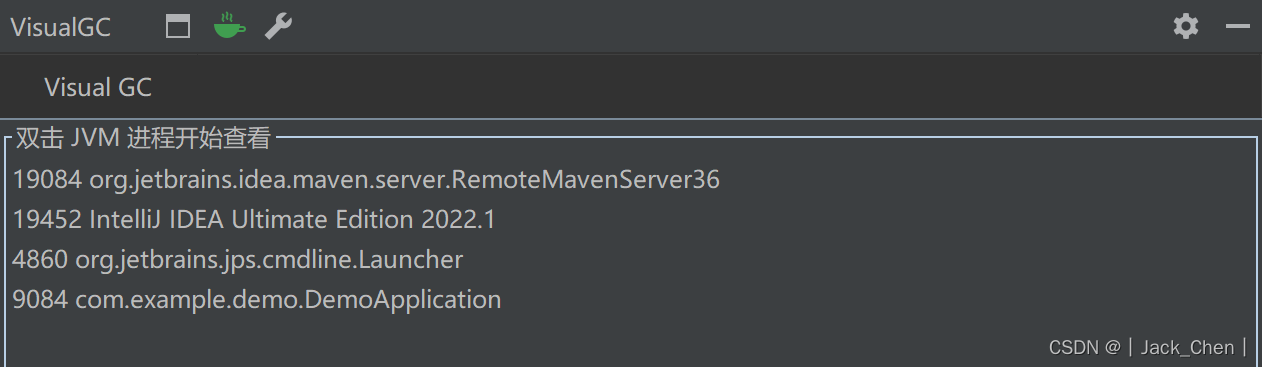

VisualGC是一款插件，在IDEA插件中下载即可。

双击某个进程进入

监控界面

jmc

JDK8好像需要单独下载，因为在JDK7的bin目录发现了jmc，然而JDK8没有。

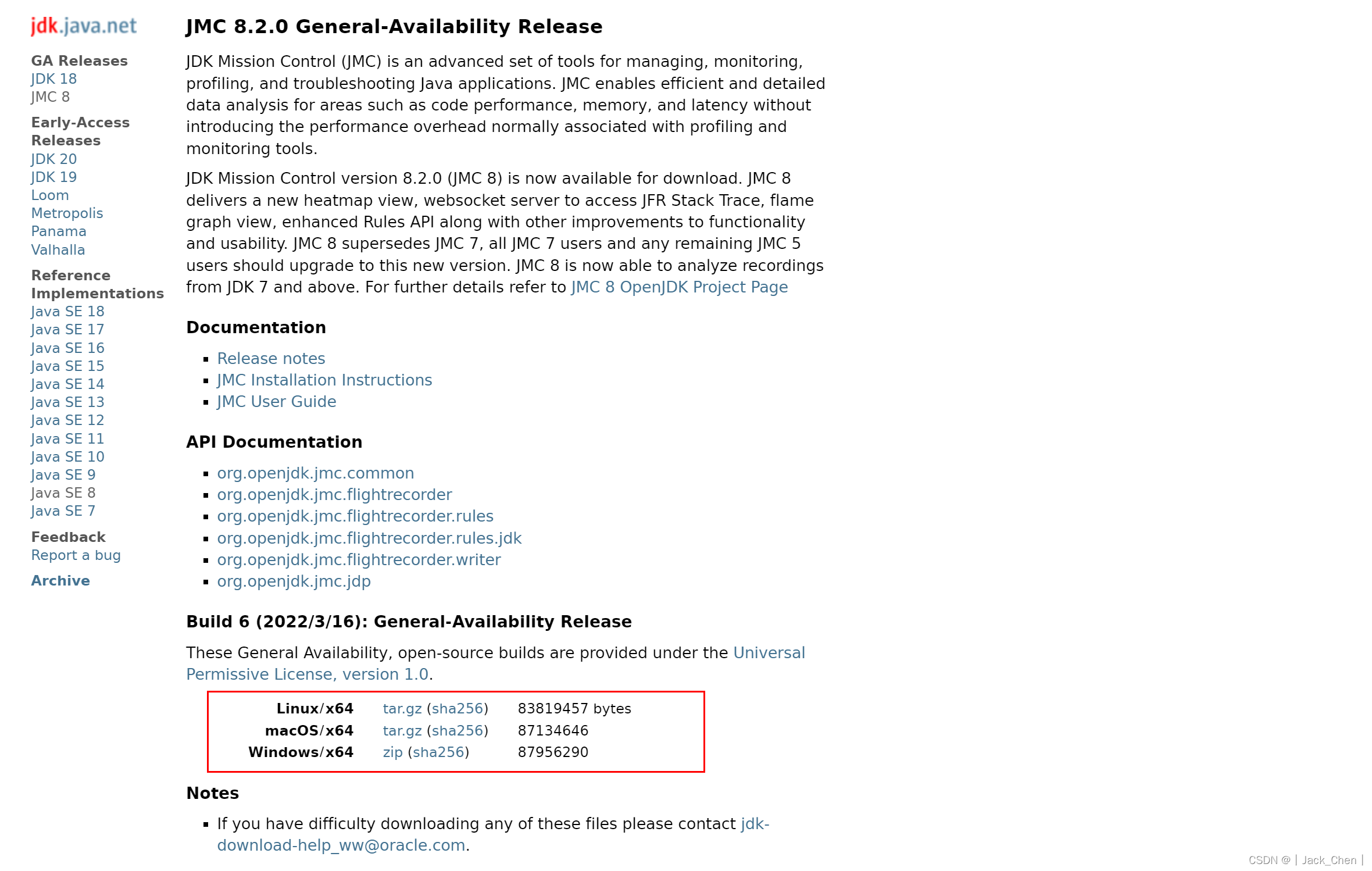

官网：http://jdk.java.net/jmc/8/

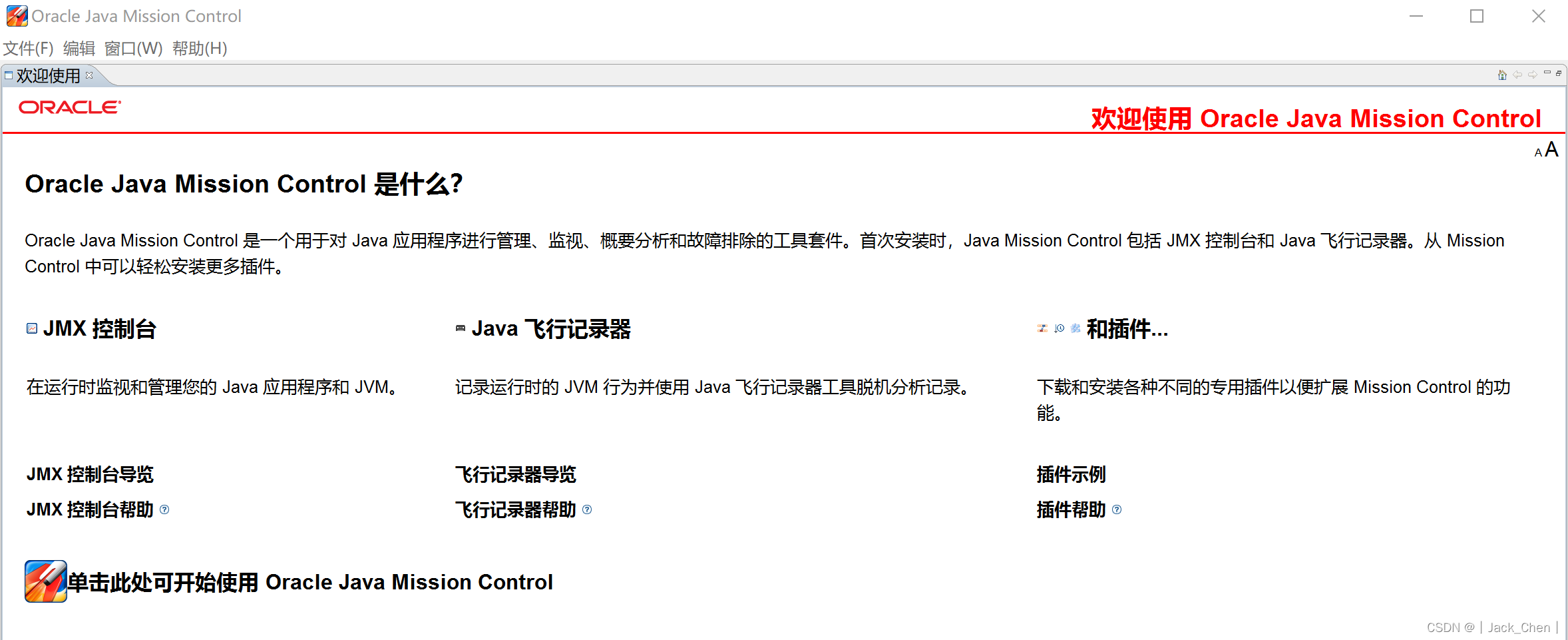

在命令行输入jmc即可打开

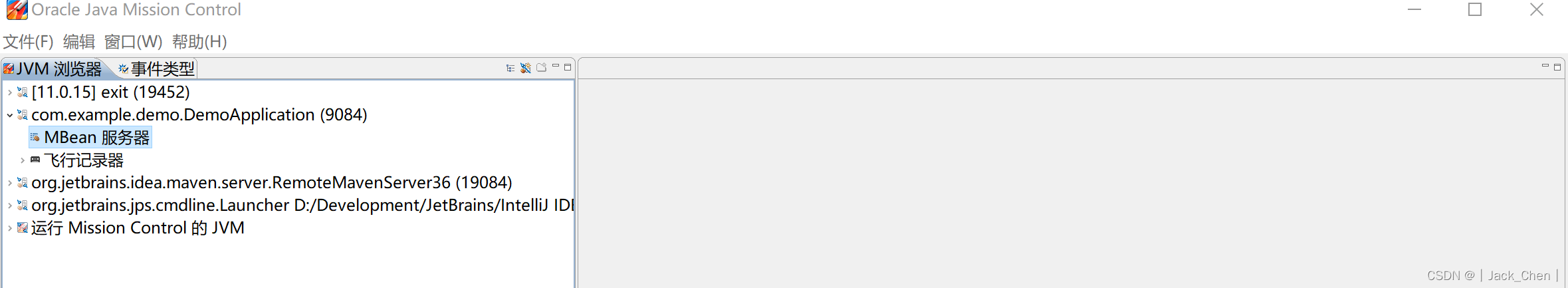

选择某个进程

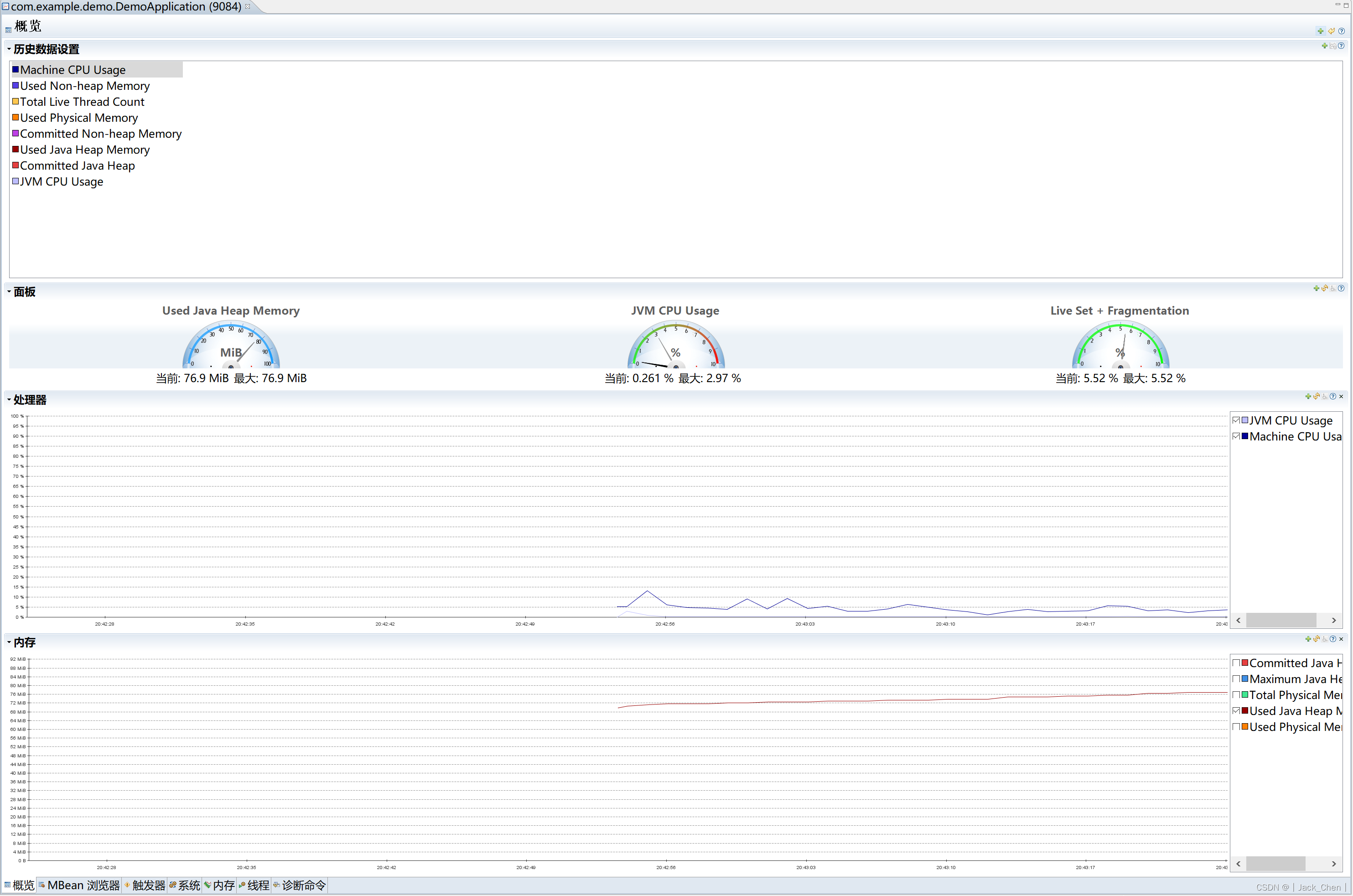

监控界面

JHSDB工具

JHSDB是一款基于服务性代理实现的进程外调试工具。服务性代理是 HotSpot 虚拟机中一组用于映射 Java 虚拟机运行信息的，主要基于 Java 语言实现的API 集合。

开启HSDB

启动JHSDB时必须将sawindbg.dll复制到对应目录的jre目录下，此Jre目录是指：通常Windos上安装JDK1.8后会在JDK安装同级目录有一个jre的目录

例如：在JDK的目录下,如：D:\Development\Java\jdk8\jre\bin\sawindbg.dll，将其复制到Jre目录，如：D:\Development\Java\jre8\bin\sawindbg.dll

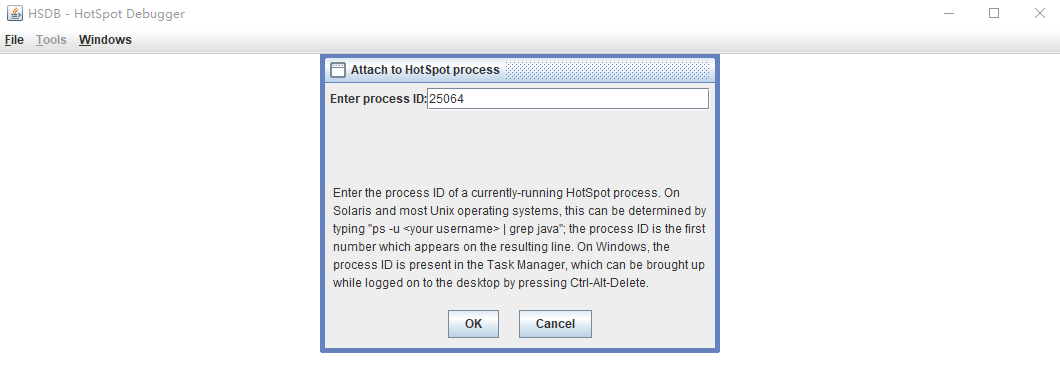

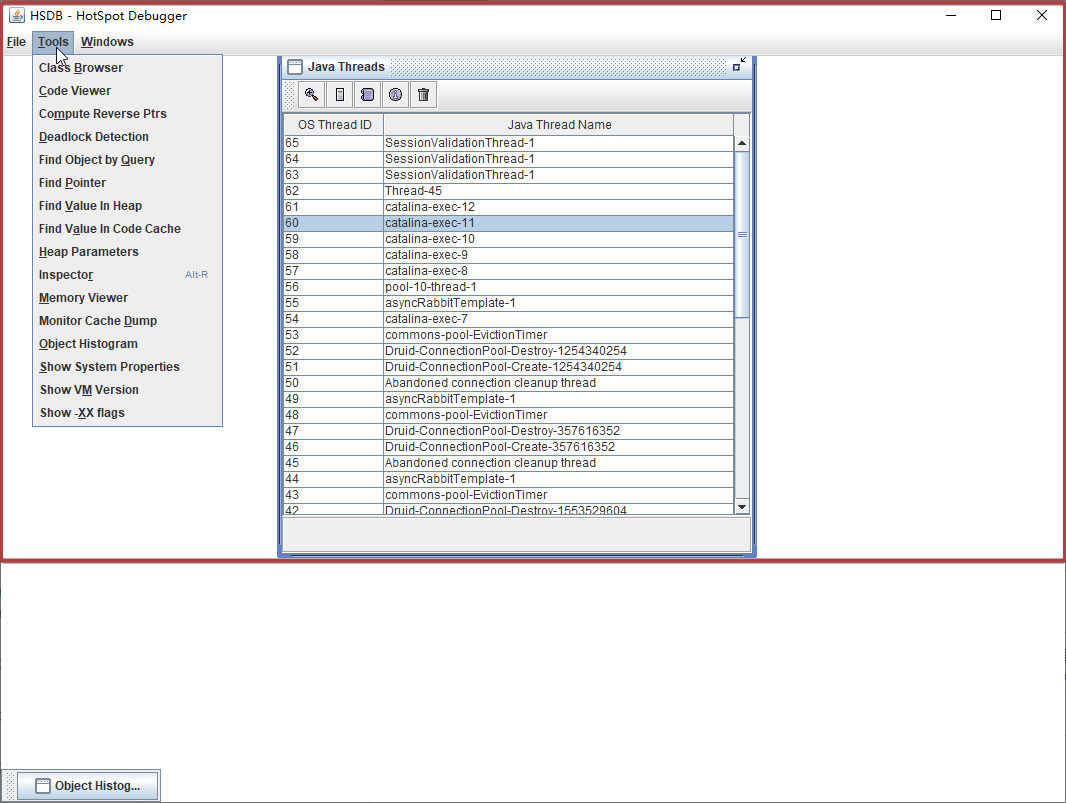

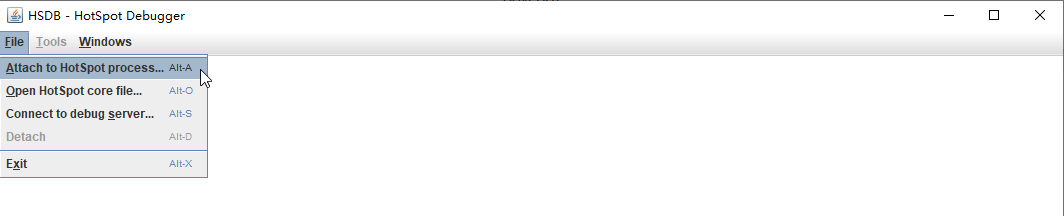

启动HSDB

在JDK的lib目录下执行命令

D:\Development\Java\jdk8\lib>java -cp ./sa-jdi.jar sun.jvm.hotspot.HSDB

若未执行开启配置，则出现以下异常：

D:\Development\Java\jdk8\lib>java -cp ./sa-jdi.jar sun.jvm.hotspot.HSDB
Exception in thread "Thread-1" java.lang.UnsatisfiedLinkError: Can't load library: D:\Development\Java\jre8\bin\sawindbg.dll
        at java.lang.ClassLoader.loadLibrary(Unknown Source)
        at java.lang.Runtime.load0(Unknown Source)
        at java.lang.System.load(Unknown Source)
        at sun.jvm.hotspot.debugger.windbg.WindbgDebuggerLocal.<clinit>(WindbgDebuggerLocal.java:661)
        at sun.jvm.hotspot.HotSpotAgent.setupDebuggerWin32(HotSpotAgent.java:567)
        at sun.jvm.hotspot.HotSpotAgent.setupDebugger(HotSpotAgent.java:335)
        at sun.jvm.hotspot.HotSpotAgent.go(HotSpotAgent.java:304)
        at sun.jvm.hotspot.HotSpotAgent.attach(HotSpotAgent.java:140)
        at sun.jvm.hotspot.HSDB.attach(HSDB.java:1184)
        at sun.jvm.hotspot.HSDB.access$1700(HSDB.java:53)
        at sun.jvm.hotspot.HSDB$25$1.run(HSDB.java:456)
        at sun.jvm.hotspot.utilities.WorkerThread$MainLoop.run(WorkerThread.java:66)
        at java.lang.Thread.run(Unknown Source)

D:\Development\Java\jdk8\lib>
