为了丰富我们的养老生活。本文我们来介绍利用Esp8266来做一个智能养花系统。

实现功能

通过手机端查看当前的温度湿度（小爱播报）以及土壤湿度。
当土壤湿度低于50%时，自动启动继电器，利用水泵浇水。湿度超过50%断开继电器。

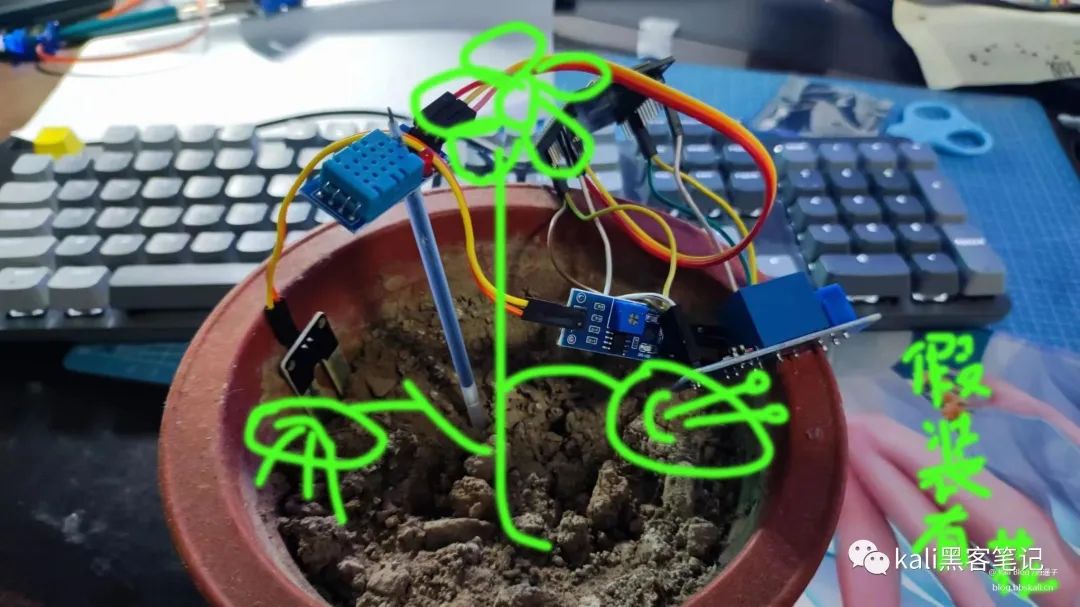

所需设备

esp8266
继电器
DHT11
土壤湿度传感器

线路连接

设备	VCC （+）	GND（-）	信号线
继电器	3V	GND	D4
DHT11	3V	GND	D2
土壤传感器	3V	GND	D0

代码

#define BLINKER_WIFI
#define BLINKER_MIOT_SENSOR   //引入小爱同学
 #define soilPin A0    //土壤传感器脚针 DO
#define CS  2          //定义继电器脚针为D4
#include <Blinker.h>
#include <DHT.h>         //DHT11传感器的头文件

#define DHTPIN 4      //定义DHT11模块连接管脚io4（D2脚）
#define DHTTYPE DHT11   // 使用DHT11温度湿度模块,当然也可以换其他DHT

//存储土壤的值
int soilValue;
//定义土壤湿度
int soilMoisture;

char auth[] = "1c2ce3****946"; //点灯app的密钥key
char ssid[] = "PDCN";   //所需连接的WiFi名
char pswd[] = "1234567890";   //WiFi的密码

BlinkerNumber HUMI("humi");    //定义湿度数据键名
BlinkerNumber TEMP("temp");    //定义温度数据键名
BlinkerNumber TEMP2("temp2");    //定义土壤湿度数据键名

DHT dht(DHTPIN, DHTTYPE);    //定义dht

float humi_read = 0, temp_read = 0;  //初始化读取的数据
//仪表盘组件
void heartbeat()
{
    HUMI.print(humi_read);        //给blinkerapp回传湿度数据
    TEMP.print(temp_read);        //给blinkerapp回传温度数据
    TEMP2.print(soilMoisture);
    if(soilMoisture <=50)   //土壤湿度低于50
    {

        digitalWrite(CS, !digitalRead(CS)); //运行继电器

      }
    else
    {
       digitalWrite(CS, HIGH);

    }

}
//实时曲线图组件
void dataStorage()
{
    Blinker.dataStorage("temp", temp_read);
    Blinker.dataStorage("humi", humi_read);
    Blinker.dataStorage("humi2", soilMoisture);
}
//数据返回至小爱同学
void miotQuery(int32_t queryCode)
{
    BLINKER_LOG("MIOT Query codes: ", queryCode);

            int humi_read_int=humi_read;     //将float转成int类型，整数
            BlinkerMIOT.humi(humi_read_int);     //小爱接收湿度
            BlinkerMIOT.temp(temp_read);      //小爱接收温度

            BlinkerMIOT.print();
}


void setup()
{
    //初始化串口Serial,开启调试输出
    Serial.begin(9600);//波特率
    BLINKER_DEBUG.stream(Serial);
    BLINKER_DEBUG.debugAll();

    Blinker.begin(auth, ssid, pswd);//WIFI初始化设置
    Blinker.attachHeartbeat(heartbeat);//注册仪表盘
    dht.begin();
    BlinkerMIOT.attachQuery(miotQuery);//注册小爱
    Blinker.attachDataStorage(dataStorage);//注册实时曲线
    pinMode(LED_BUILTIN, OUTPUT);
    digitalWrite(LED_BUILTIN, 1);
    pinMode(CS, OUTPUT);// 初始化继电器脚针
    digitalWrite(CS, HIGH); //初始化继电器脚针


}

void loop()
{
    Blinker.run();//负责处理blinker收到的数据，每次运行都会将设备收到的数据进行一次解析。（这个很重要）

    float h = dht.readHumidity();//读取DHT11采集的湿度数据
    float t = dht.readTemperature();//读取DHT11采集的温度数据

    if (isnan(h) || isnan(t))//判断温湿度值是否为空
    {
        BLINKER_LOG("读取传感器数据失败");
    }
    else
    {
        BLINKER_LOG("Humidity: ", h, " %");//打印输出调试信息
        BLINKER_LOG("Temperature: ", t, " *C");
        humi_read = h;
        temp_read = t;
    }
 soilValue = analogRead(soilPin); //获取土壤的值0-1024
 soilMoisture = map(soilValue,0,1023,100,0);//将0-1024转为100%-0 空气中土壤湿度为1024

    Blinker.delay(200);
    //延时函数, 在延时过程中仍保持设备间连接及数据接收处理
}
