一、I/O硬件
1.1 I/O设备
在计算机的主板上,CPU以及各类设备之间的数据传输都是通过总线来完成
总线:一组线路和通过线路传输信息的一个协议
以CPU和内存为例,它们之间的数据传输,一条线路一次只能传输一个bit,如果想要一次传输多个bit,就需要多条线路,多条线路为一组,称为总线,这种多条线路同时传输的方式称为并行,单条线路传输的方式称为串行。
如果设备与设备之间都是并行传输,以为这需要太多的总线,计算机的体积也会复杂起来,同时碍于线路的密度太高,彼此之间的传输也会收到影响,而从传输效率上,假设并行每秒传输100次,每次可以传8bit,那么串行每秒可以传输1000次,每次传输1bit,虽然同一时刻的传输数量不同,但传输效率也不同,所以现在主要采用串行总线的方式。
PCIE、SATA、USB都是采用的串行总线
1.1.1 外围设备
在老式的主板和CPU中,CPU并不是直接与外围设备相连,而是通过两个芯片组,称为北桥和南桥,比较重要的外围设备(内存、显卡等)与北桥连接在一起,南桥连接一些非主要的外围设备(磁盘、声卡、网卡等),然后南桥再连接到北桥上,北桥再与CPU通过总线连接在一起
随着现在CPU的集成度,北桥已经被直接集成到了CPU里面,而只剩下了南桥,称为Platform Controller Hub,所有的慢速设备都是通过它与CPU连接
每种外围设备都有一个插槽,这个插槽称为端口:
PCIE、SATA、USB(Universal Serial Bus)、VGA、HDMI、DVI、Thrunder Blot
USB称为统一串行总线,所有慢速外围设备鼠标、键盘、打印机等都通过这类接口连接
1.1.2 设备类型
-
块设备(block device)
存取基本单位是一个block,如磁盘、磁带、DVD等
-
字符设备(character device)
存取基本单位是一个字符,如显示器、键盘、鼠标
1.1.3 计算机中的I/O系统

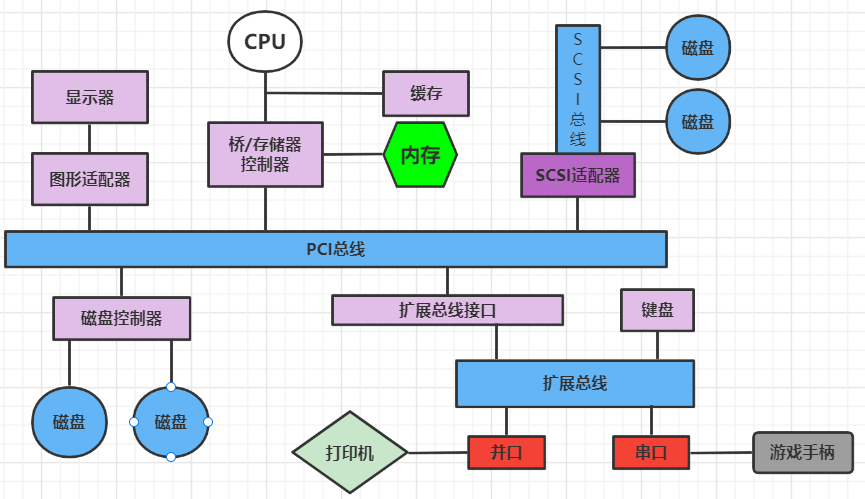

所有的外围设备都是通过PCI总线与CPU连接,但又不是直接与CPU相连,都是通过一个控制器或适配器与CPU相连
1.2 控制器
1.2.1 控制器的功能
控制器有大有小,一般把大的控制器称为适配器,比如网络适配器、图形适配器
控制器是一个电子元件的集合,这个电子元件可以操作一个端口、一条总线或者一个设备
- 一个串行端口的控制器是一个简单的设备控制器,它就是一个简单的芯片或者芯片的部分,用于控制串行端口上的简单电信号
- SCSI总线控制器就不再是一个简单的控制器,因为SCSI协议很复杂。它包含了一个微处理器、微代码以及一些私有的内存,为了处理复杂的SCSI协议消息。在高级的控制器一般都包含微处理器,可以分担CPU的一些任务。
- 有一些设备有它自己内建的控制器,可以在磁盘背面看到一组电子芯片,这个就是它内建的控制器,它负责硬盘协议的实现,包括SCSI和SATA(Serial Advanced Technology Attachment),这个磁盘控制器还包含微代码和处理器,可以做很多任务,比如:坏道检查、预加载、缓冲和缓存
1.2.2 对控制器发布命令

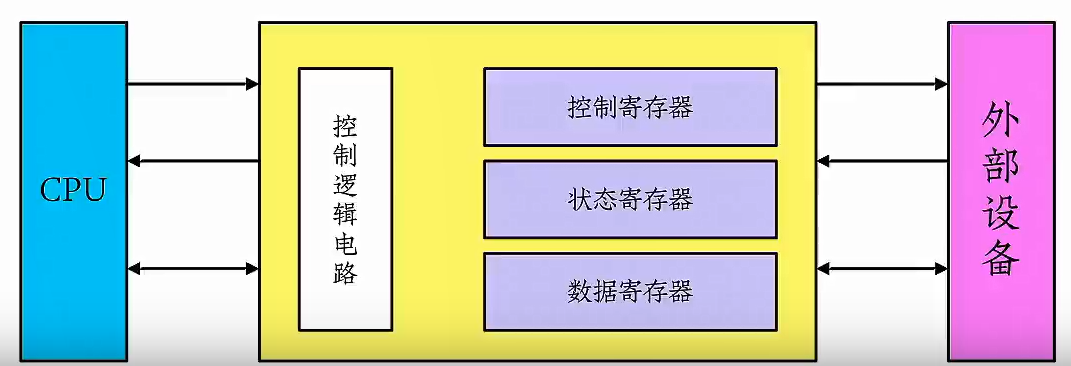

控制器有一个或多个用于数据和控制信号的寄存器。CPU通过读写这些寄存器来控制通信:
-
控制寄存器
可以被主机发布命令或更改设备状态,存放控制命令
-
状态寄存器
包含一些主机可读的位信息
-
数据寄存器:
记录主机可读或写入的数据,数据寄存器又包括读寄存器和写寄存器
1.3 I/O地址
I/O地址:控制寄存器地址
CPU要将控制指令写入到控制寄存器,首先需要知道控制寄存器的地址
1.3.1 I/O独立编址

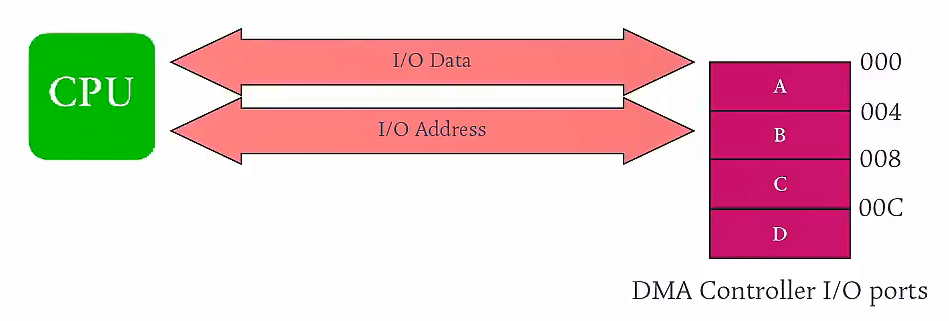

CPU与设备控制器通过数据总线和地址总线直接相连,使用独立的I/O指令,如IN、OUT,直接向设备控制器的寄存器读写数据
1.3.2 内存映射编址

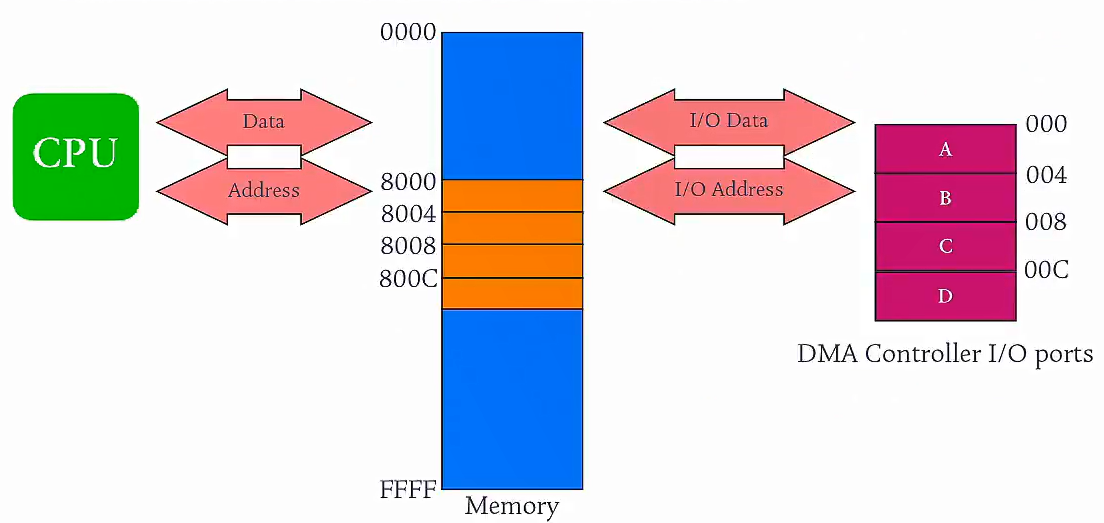

在内存中划分出一块空间,将I/O的端口地址映射进来,这样就可以使用直接访问内存指令对控制器寄存器进行读写,因为内存中的地址与设备控制器中寄存器的地址具有映射关系,那么CPU读写内存,就相当于是读写寄存器
实际生产中,独立编址和内存映射编址是一起使用的,有的设备采用独立编址,有的采用内存映射编址
二、I/O控制方式
2.1 轮询
以打印机为例,操作步骤如下:
-
重复测试busy位,直至清零

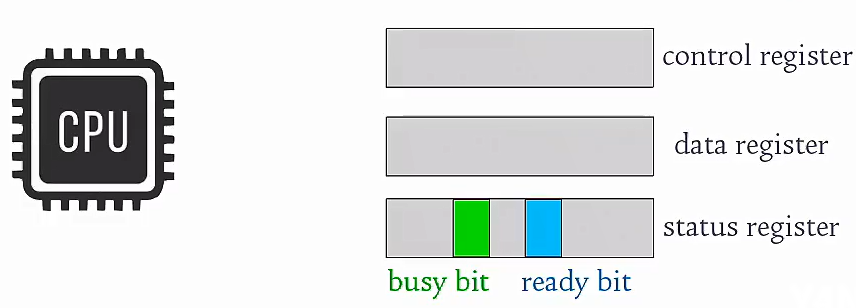

打印机的状态寄存器中,有两个bit位分别表示busy bit和ready bit,当CPU需要向打印机写数据时,测试打印机的busy位是否处于忙碌,如果处于忙碌,则CPU过一段时间(循环)再次测试,直到打印机空闲
-
设置控制寄存器为write操作,并将要写入的字节X存入数据寄存器
-
设置ready位,如果ready位为1,则设置bush位
-
执行write命令,将字节X写入设备(打印出来)
-
清除ready位和bush位
优点:实现简单
缺点:CPU忙式等待,CPU的速度要比设备控制器的速度快很多,导致CPU时间片被大量耗费
2.2 中断

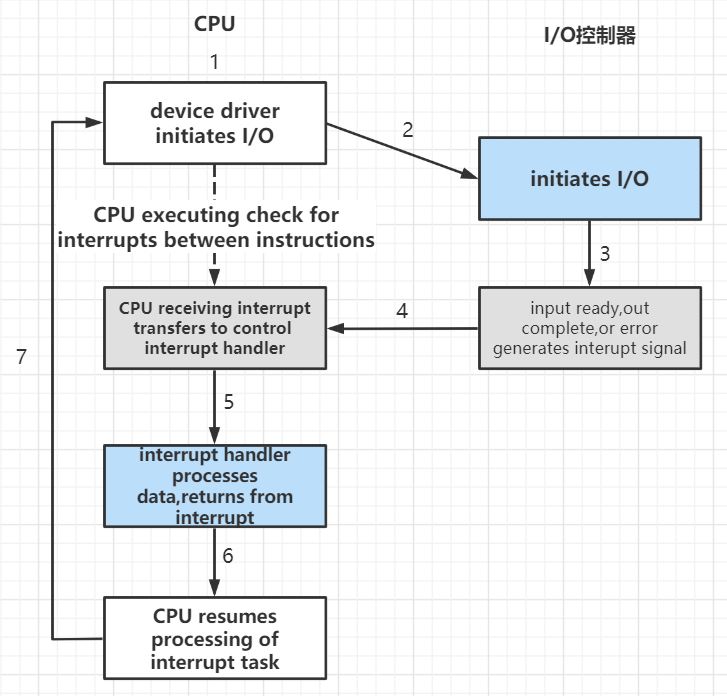

当CPU需要向控制器发布命令时,首先发出一个初始化I/O的信号,然后就去处理其他的任务了,I/O控制器收到初始化指令后,如果设备正在忙碌,则它就一直等待,直到设备空闲后,I/O控制器向CPU发出一个中断信号,CPU收到中断信号后启动中断处理器,中断处理器将控制数据发送到I/O控制器,然后中断程序就执行完了,接着CPU切换到原来的任务继续执行,如果要再次向I/O控制器发送指令,则需要重复上面的步骤
优点:相比轮询的方式,中断方式不需要CPU忙式等待
缺点:在数据从内存传输到I/O控制器的过程中,CPU一直处于等待状态
2.3 DMA(直接内存访问)
DMA这种方式早期用在磁盘访问,磁盘的访问都是大数据存储,在数据传输的过程中,CPU如果一直等待将非常影响性能

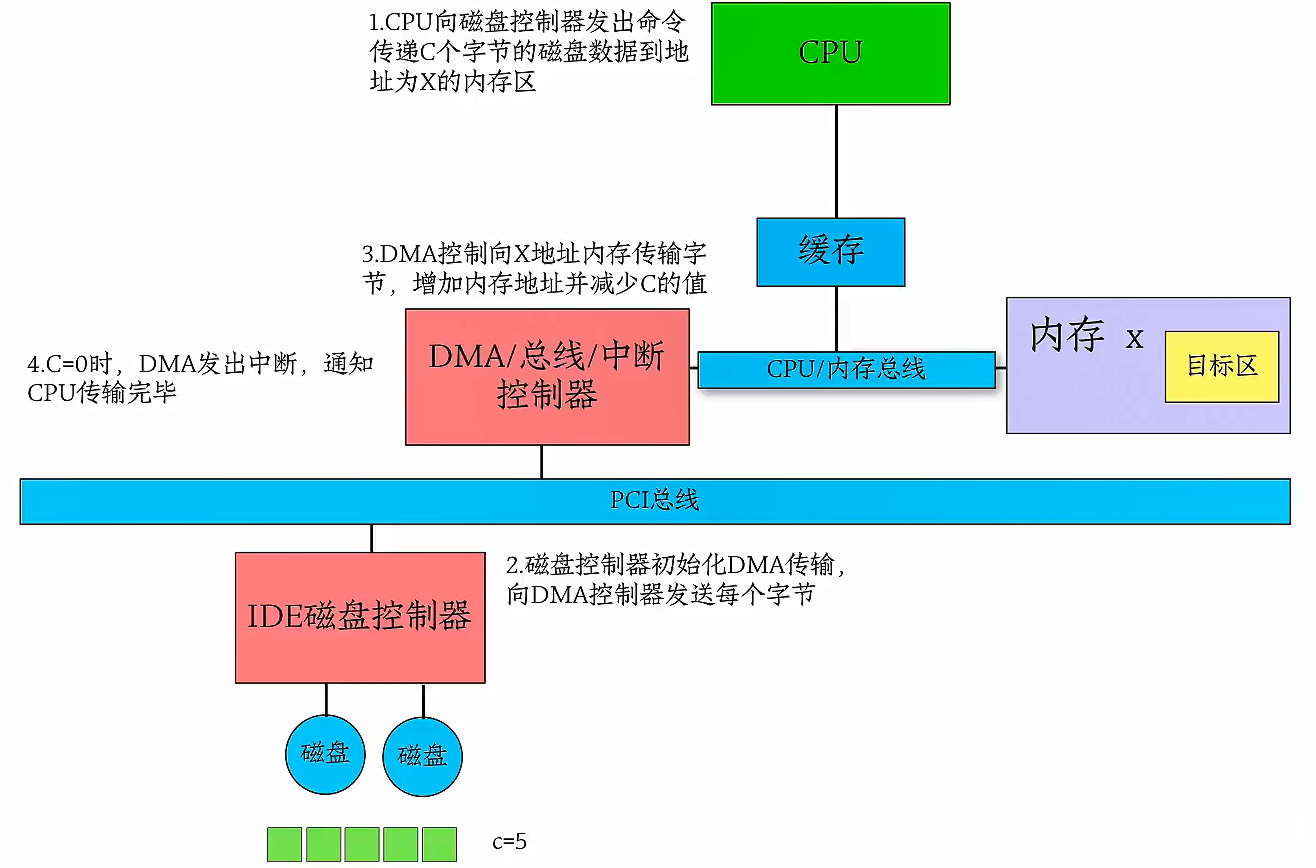

上图展示了DMA的工作流程,当CPU发送完从磁盘读取C个字节数据到内存的命令后,就执行其他的任务,而磁盘控制器就直接与DMA控制器进行数据传输,当数据传输完成之后,中断通知CPU数据传输完成,整个传输过程,CPU都在处理其他任务而不必等待。
DMA控制区需要通过内存总线向内存写数据,而CPU也需要通过内存总线从内存读取数据,当它们冲突时,任何处理呢?
当DMA使用内存总线时,CPU当前是被阻止访问内存的,这种现象称为DMA窃取了CPU的执行周期,虽然周期窃取降低了CPU的运算能力,但将数据传输交给了DMA控制器来做,这种方式提高了整个系统的性能
三、内核I/O结构
内核I/O结构包括I/O硬件和I/O软件两部分,I/O软件的设计目标主要体现在以下两点:
- 高效率:通过一些手段提供I/O设备的访问效率
- 通用性:屏蔽硬件细节,让用户使用统一的接口方便地使用不同的硬件

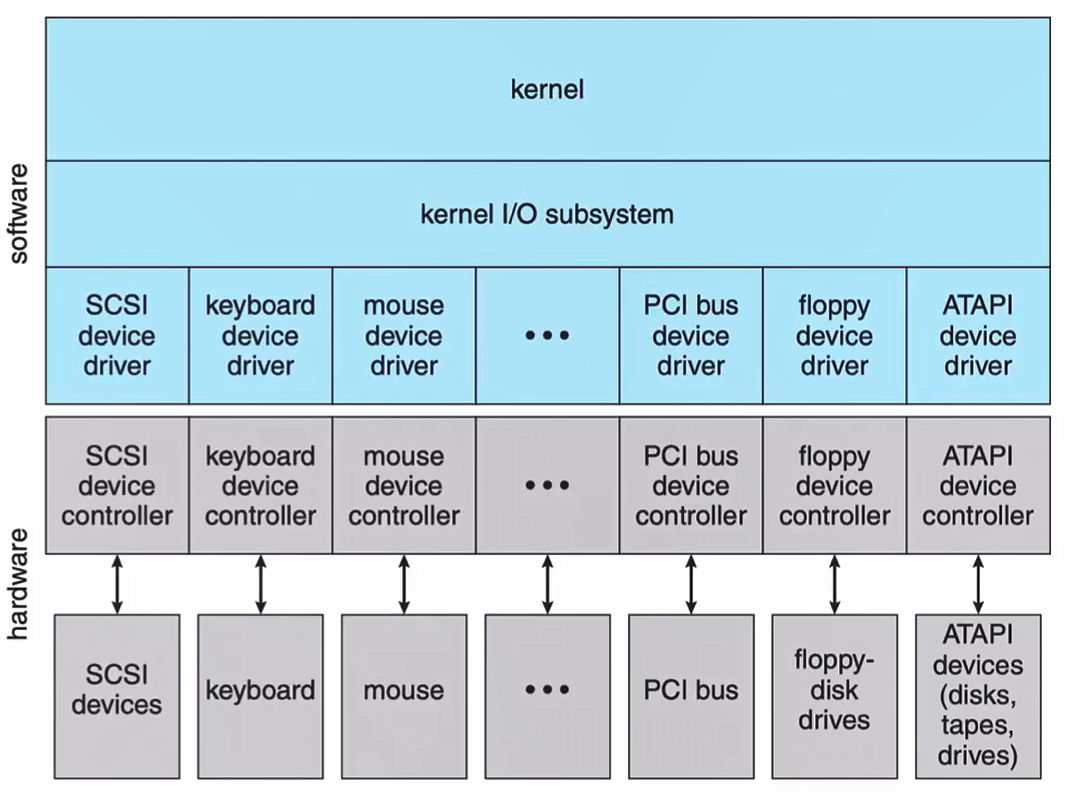

I/O内核结构图如下:
在软件层面,最下面的为驱动层,不同的设备有不同的驱动,由各自的设备厂商实现
3.1 设备驱动层
设备驱动层通过隐藏不同的设备控制器,将内核I/O子系统和硬件隔离开来,所有的驱动按照操作系统定义的规范来实现,实现向上提供统一的接口
3.2 内核I/O子系统
- 内核I/O子系统建立在硬件和设备驱动的基础架构之上,主要提供调度(I/O请求排队)、缓冲(buffering)、缓存(caching)、假脱机(spooling)、设备预留以及错误处理等功能
- I/O子系统同样要负责保护它自己,防止恶意进程和恶意用户
BUFFERING
主要用于处理数据流的生产者和消费者速度不匹配的问题,通过buffer(缓冲池)来解决
BUFFER和CACHE
缓冲保留的是过程数据(从生产者到消费者),而缓存是将数据副本放到一个访问速度更快的硬件设备,缓存会有数据不一致的问题,但缓冲是没有这个问题的
SPOOLING
假脱机就是一个缓冲区,将不能并行执行的任务全部存放到缓冲里面,然后串行执行,给人的感觉像是在并行执行
3.3 I/O请求周期

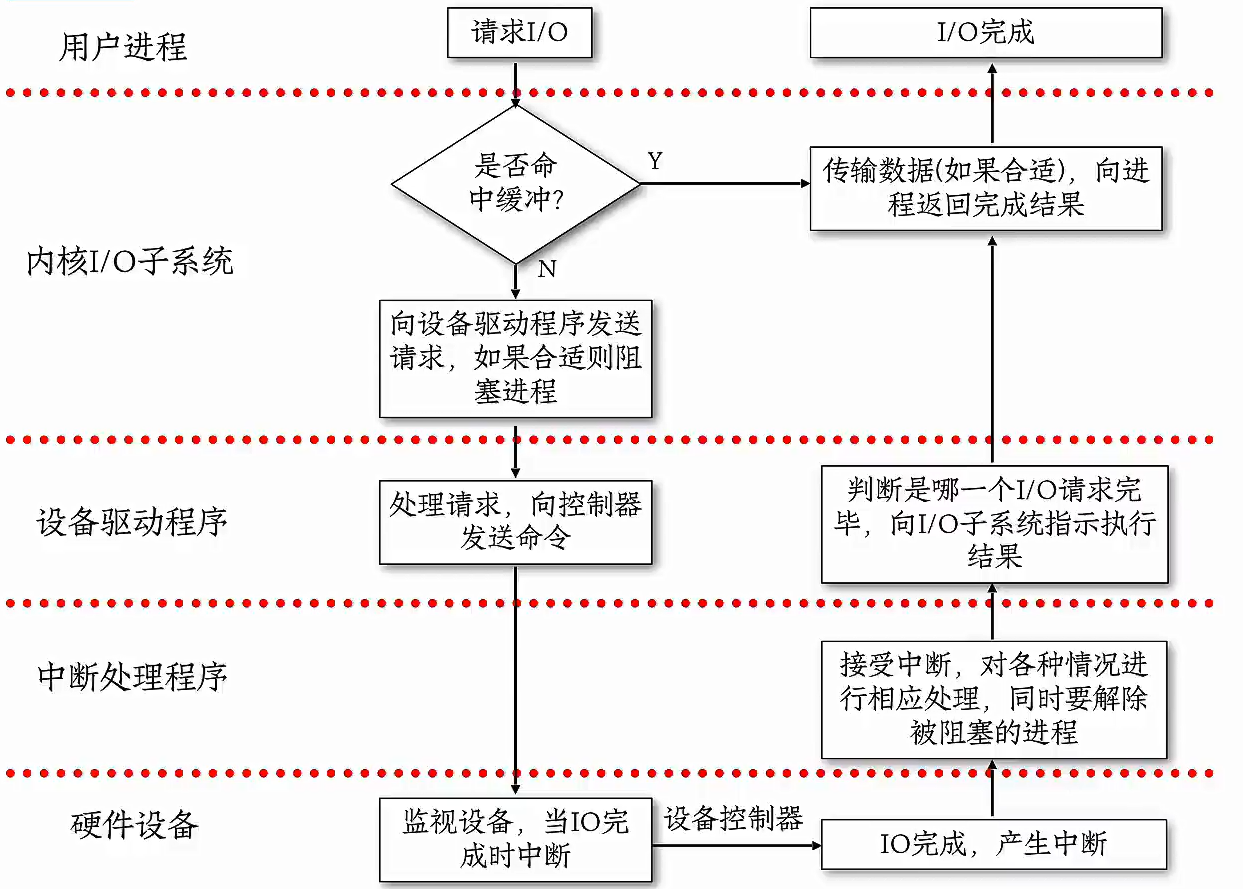

如果没有命中缓冲的时候,CPU向驱动发送请求,同时将请求I/O的进程放入等待队列,当I/O完成之后,设备控制器向CPU发出中断处理信息,如果是正常完成了I/O请求,则CPU将原来的进程从等待队列放入就绪队列中;如果I/O处理过程中,出现了错误中断,I/O子系统将会处理错误
