51 单片机是一种常用的微控制器,它具有广泛的应用领域。本篇博客将介绍如何利用 51 单片机和蓝牙模块来实现对继电器的远程控制。
一些“废话”
前言:作者想要帮助一些童鞋和爱好者进行项目构建,但自知能力有限,不喜可论,创作不易,勿喷。
系统由STC89C51单片机、4路继电器、蓝牙模块及电源组成。
可以说是一个非常简单的设计,但这里我来说明一些内容。
第一,项目第一步我们应该干什么?
画图?写程序?还是画仿真?这些都不是。我认为第一步应该清楚我们需要干什么,这是画图,写程序之前需要理解的。
第二,我们做这些需要用到什么?这其中包括软件需要用到什么硬件需要用到什么,还有相应的单片机端口应该怎样选择?
第三,如果我们想要做成这个东西,那么我们中间遇到问题应该怎么办?需要哪些平台?
针对这三个问题,我一一来解答,对于这个系统来说:
第一,我们需要干什么?
从设计要求来看,就是利用蓝牙模块来控制4个继电器的开断。
好,那么问题就来了。蓝牙是否能够直接控制继电器,如同esp8266一样?答案显然是不能的。那么蓝牙要通过单片机控制继电器。现在我们就有一个很简单的一个模型。
手机蓝牙 (通信) ==> 板载蓝牙 (通信) ==> STC89C51单片机(控制) ==>继电器;
当然继电器模型后面还可以跟其他外设,但是我们这里就不继续添加,理解好电气原理即可。
第二,我们需要用到什么?
软件方面
编程软件 keil4
烧录软件 stc-isp-15xx-v6.86q.exe
链接:https://pan.baidu.com/s/1hsGnfBAvfWlGXgPjhYXsyg
提取码:6666
画图软件 AD20
链接:https://pan.baidu.com/s/1Fyxh-PHZftNI1HIAMSTZPw
提取码:6666
这个工程无法仿真模拟,所以没有仿真
所需硬件和软件
- 51 单片机开发板(如 STC89C52)
- 蓝牙串口模块(如 HC-05 或 HC-06)
- 继电器模块
- USB 转 TTL 串口模块
- Keil C 语言集成开发环境
硬件连接
-
连接蓝牙模块和 51 单片机开发板:
- 将蓝牙模块的 VCC 引脚连接到 5V 电源,GND 引脚连接到 GND,TX 引脚连接到单片机的 P3.0 引脚,RX 引脚连接到单片机的 P3.1 引脚。
- 注意:如果你使用的是 HC-05 蓝牙模块,请将 EN 引脚连接到 VCC。如果你使用的是 HC-06 蓝牙模块,则不需要连接 EN 引脚。
-
连接继电器模块和 51 单片机开发板:
- 将继电器模块的 VCC 引脚连接到 5V 电源,GND 引脚连接到 GND,IN1 引脚连接到单片机的 P1.0 引脚、IN2 引脚连接到单片机的 P1.1 引脚、IN3引脚连接到单片机的 P1.2 引脚、IN4 引脚连接到单片机的 P1.3引脚。
-
将 USB 转 TTL 串口模块连接到单片机的 UART0 引脚(RXD0 和 TXD0),用于调试和程序下载。
-
购买器件可以选择淘宝、立创商城等。
打板子
可以在嘉立创或捷配。(两家都行,仁者见仁)
第三 遇到了问题可以参考csdn、51黑电子论坛等。当然如果在学校老师是不二之选。第一步树立思路已经好了,第二步就是画图,刚刚说了,画图用AD20,但是有一些库我们是没有的,除了自己构建库之外,以下两个网站也是很好的途径。
PCBlib
AD官网原理图
PCB

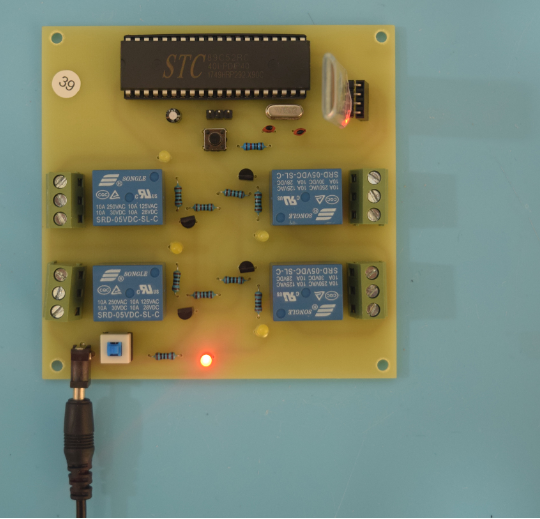

实物图
图已经画好了,送去打板焊接之后。
软件开发
- 在 Keil C 语言集成开发环境中创建一个新的工程。
- 编写程序来控制蓝牙和继电器:
- 初始化串口,设置波特率为 9600。
- 通过串口与蓝牙模块通信,接收来自手机的指令。
- 根据接收到的指令控制继电器的开关状态。
- 将程序烧录到 51 单片机开发板中。
- 通过手机应用程序与蓝牙模块进行通信:
- 下载并安装一个蓝牙串口调试工具,如 Arduino Bluetooth Controller 或者 BlueTerm。
- 打开应用程序,并连接到蓝牙模块。
- 在应用程序中发送指令来控制继电器的开关状态。
源代码
#include <reg52.h>
#include <intrins.h>
#include <stdio.h>
#include "delay.h"
// 操作方法
// 蓝牙发送字符 CX或cX 表示关闭x位灯, x取值1-8
// 蓝牙发送字符 OX或oX 表示关闭x位灯, x取值1-8
#define INIT 0xFF //定义常量
#define OPEN 0x22
#define CLOSE 0x33
unsigned long times_5ms=0; //定时计数
unsigned char Commd_Flag=INIT; //初始化命令接收标志
sbit relay1=P1^0; //初始化relay对应引脚
sbit relay2=P1^1;
sbit relay3=P1^2;
sbit relay4=P1^3;
sbit relay5=P1^4;
sbit relay6=P1^5;
sbit relay7=P1^6;
sbit relay8=P1^7;
void Init_Timer0(void);//定时器初始化
void UART_Init(void); //函数声明
void SendByte(unsigned char dat);
void SendStr(unsigned char *s,unsigned char length);
void main (void)
{
Init_Timer0(); //定时器0初始化
UART_Init(); //蓝牙 串口 波特率9600
P1=0x00;
DelayMs(200); //延时有助于稳定 上电检测下硬件
P1=0xff;
while(1) //主循环
{
;//蓝牙的接收处理 均在中断中处理 请查看串口中断
}
}
void Init_Timer0(void)
{
//**All notes can be deleted and modified**//
TMOD |= 0x10; //使用模式1,16位定时器,使用"|"符号可以在使用多个定时器时不受影响
TH0=(65536-10000)/256; //重新赋值 20ms
TL0=(65536-10000)%256;
EA=1; //总中断打开
ET0=1; //定时器中断打开
TR0=1; //定时器开关打开
}
void UART_Init(void)
{
//**All notes can be deleted and modified**//
SCON = 0x05; // SCON: 模式 1, 8-bit UART, 使能接收
TMOD |= 0x20; // TMOD: timer 1, mode 2, 8-bit 重装
TH1 = 0xFD; // TH1: 重装值 9600 波特率 晶振 11.0592MHz
TL1 = TH1;
TR1 = 1; // TR1: timer 1 打开
EA = 1; //打开总中断
ES = 1; //打开串口中断
}
void Timer0_isr(void) interrupt 1
{
TH0=(65536-5000)/256; //重新赋值 5ms
TL0=(65536-5000)%256;
times_5ms++; //定时5ms
}
void UART_SER (void) interrupt 4 //串行中断服务程序
{
unsigned char R_buf;
if(RI) //判断是接收中断产生
{
RI=0; //标志位清零
R_buf=SBUF;
if((R_buf=='O')||(R_buf=='o'))
{
Commd_Flag=OPEN; //接收到打开灯标志
}
else if((R_buf=='C')&&(R_buf=='c'))
{
Commd_Flag=CLOSE; //接收到 关闭灯标志
}
else if((R_buf!='1')&&(R_buf!='2')&&(R_buf!='3')&&(R_buf!='4')&&(R_buf!='5')&&(R_buf!='6')&&(R_buf!='7')&&(R_buf!='8')&&(R_buf!='a')&&(R_buf!='A'))
{
Commd_Flag=INIT; //否则 初始化接受标志
}
if(Commd_Flag==OPEN) //根据命令值进行打开相应的灯
{
switch(R_buf)
{
case '1':relay1=0;Commd_Flag=INIT;break; //打开相应的灯 并恢复命令标志
case '2':relay2=0;Commd_Flag=INIT;break;
case '3':relay3=0;Commd_Flag=INIT;break;
case '4':relay4=0;Commd_Flag=INIT;break;
case '5':relay5=0;Commd_Flag=INIT;break;
case '6':relay6=0;Commd_Flag=INIT;break;
case '7':relay7=0;Commd_Flag=INIT;break;
case '8':relay8=0;Commd_Flag=INIT;break;
case 'A':relay1=0;relay2=0;relay3=0;relay4=0;relay5=0;relay6=0;relay7=0;relay8=0;Commd_Flag=INIT;break;
case 'a':relay1=0;relay2=0;relay3=0;relay4=0;relay5=0;relay6=0;relay7=0;relay8=0;Commd_Flag=INIT;break;
default:break; //此处错误判断 不可恢复命令标准
}
}
else if(Commd_Flag==CLOSE)//根据命令值进行关闭相应的灯
{
switch(R_buf)
{
case '1':relay1=1;Commd_Flag=INIT;break; //关闭相应的灯 并恢复命令标志
case '2':relay2=1;Commd_Flag=INIT;break;
case '3':relay3=1;Commd_Flag=INIT;break;
case '4':relay4=1;Commd_Flag=INIT;break;
case '5':relay5=1;Commd_Flag=INIT;break;
case '6':relay6=1;Commd_Flag=INIT;break;
case '7':relay7=1;Commd_Flag=INIT;break;
case '8':relay8=1;Commd_Flag=INIT;break;
case 'A':relay1=1;relay2=1;relay3=1;relay4=1;relay5=1;relay6=1;relay7=1;relay8=1;Commd_Flag=INIT;break;
case 'a':relay1=1;relay2=1;relay3=1;relay4=1;relay5=1;relay6=1;relay7=1;relay8=1;Commd_Flag=INIT;break;
default:break; //此处错误判断 不可恢复命令标准
}
}
SBUF=R_buf; //返回接收到的数据
}
if(TI) //如果是发送标志位,清零
TI=0;
}
代码书写完成后,通过烧录软件烧录hex文件,可以进行板子运行。
测试
手机蓝牙连接,下载我所上传的蓝牙软件。即可匹配板载蓝牙。通过相应指令进行蓝牙信息通信,进而控制继电器。
结论
通过使用 51 单片机和蓝牙模块,你可以实现对继电器的远程控制。本篇博客提供了基本的硬件连接和示例代码,帮助你快速入门并构建自己的蓝牙控制继电器应用。
希望这篇博客对你有所帮助!如有其他问题,请随时提问或参考相关文档和资源。
详细内容下载地址
https://download.csdn.net/download/qq_42704442/19694907?spm=1001.2014.3001.5501
秉承思想开源劳动收费的原则,可能会收取少量积分或者金钱。如果需要实物,或者产品定制,皆可私聊。
