STM32f1系列压力传感器MPX4250压力检测

飞熊 • 2023年8月4日下午5:50 • 技术随笔 • 阅读 260

文章目录

- 引言
- 过程

引言

STM32f1是具有arm cortex-M3内核的芯片，具有两个10位（或16位）adc检测功能，这为很多模拟输出的传感器的信号传输提供了便利。
MPX4250是一种线性度极强的一种压力传感器，它的线性范围为20-250kpa,测量范围也比较广泛，适用于大多数场合的压力检测。

过程

废话不多说，先看mpx4250的接线图：
可以看到mpx4250的外接电路还是很方便的，再附上一张仿真接线图：

这样实物接线应该没有问题了。
可以看到这里可以从1端口输出电压值。这个电压是可以被32的AD检测的。但是，这个电压又是咋来的？或者直接点，电压与压力对应关系如何？？

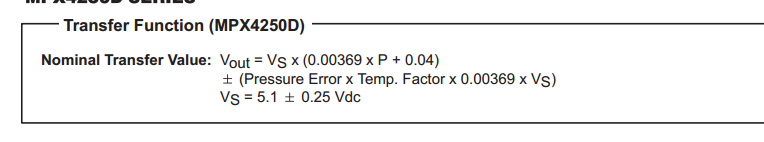

查看手册我们可以看到这样一幅图：

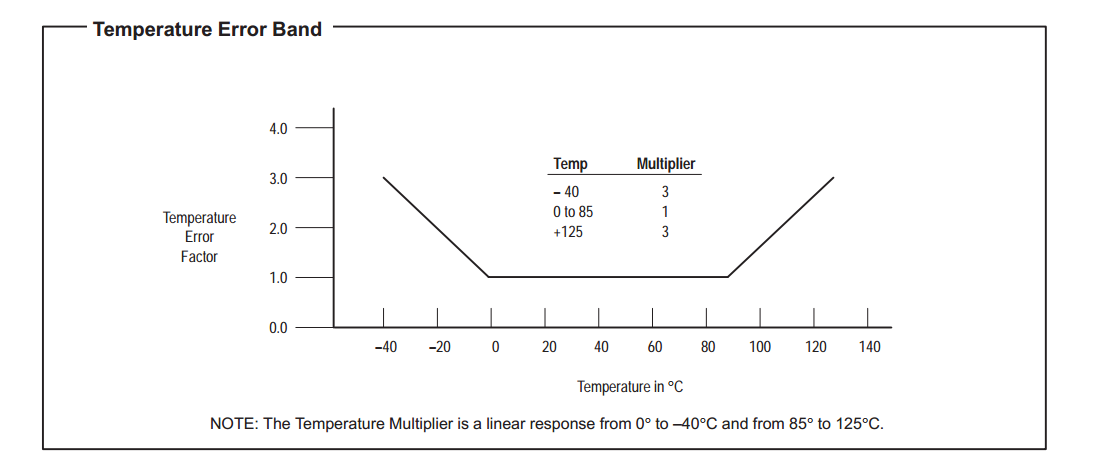

可以看到，这里有三条线，在（20-250）范围内成线性关系。可是为啥是三条，看图中公式可知它是在标准输出±了一个误差值，这里可以看到在0-85C的范围内的Vs=5.1V，那么其他呢，其他值，Error为多少？

由上图可知，测量压力时与温度是分不开的（这个下一个讲18b20测温）。
有了这些数据，可以算出压力对应的输出电压，也可以看出，该模块的误差是出厂就带有的，无法消除。而电压值换算出压力值，根据公式反推就好。下面上代码：

	if ( TIM_GetITStatus( ADVANCE_TIM, TIM_IT_Update) != RESET )
	{
		time++;
		num0++;



		if(num0 == 2)  ad0 = ADC_ConvertedValue[0];
		if(num0 >= 3) num0 = 0;
		pressure = (double)((double)ad0/4096/5*5.1-0.04)/0.00369;

		pressure1 = (uint32_t)(pressure*1000);
		TIM_ClearITPendingBit(ADVANCE_TIM , TIM_FLAG_Update);
	}

此为电压值的获取与换算ad值除以4096*5为电压值，乘以5.1（系数）后减去0.04，再除以0.00369就是压力值。
显示程序如下

		OLED_ShowChar(0,0,'0'+pressure1/100000%10,10);
		OLED_ShowChar(16,0,'0'+pressure1/10000%10,10);
		OLED_ShowChar(32,0,'0'+pressure1/1000%10,10);
		OLED_ShowChar(64,0,'0'+pressure1/100%10,10);
