这里介绍Kubernetes调度中的节点亲和性

楔子

节点亲和性，可以实现根据节点上的标签来决定Pod可以调度到哪些节点上。所以其效果上和nodeSelector节点选择器是类似地，都是功能会更加强大。具体地，节点亲和性有两种：

• 「requiredDuringSchedulingIgnoredDuringExecution」：requiredDuringScheduling表明其是一个强制性的调度，调度器只有在规则被满足的时候才能执行调度；而IgnoredDuringExecution则表明其不会影响已在节点上运行的Pod
• 「preferredDuringSchedulingIgnoredDuringExecution」：preferredDuringScheduling表明其是一个偏好性的调度，调度器会根据偏好优先选择满足对应规则的节点来调度Pod。但如果找不到满足规则的节点，调度器则会选择其他节点来调度Pod。而IgnoredDuringExecution则表明其不会影响已在节点上运行的Pod

强制性调度

这里我们使用了一个包含3个工作节点的K8s集群。同时为了便于验证调度结果，这里我们选择使用DaemonSet来进行测试。因为对于DaemonSet而言，其原本应该在每个工作节点上都需要部署一个Pod。这里我们使用requiredDuringSchedulingIgnoredDuringExecution来说明实现强制性调度。需要注意的是，对于nodeSelectorTerms下的多个matchExpressions而言，他们的关系是OR或

apiVersion: apps/v1
kind: DaemonSet
metadata:
  name: my-app-1
spec:
  selector:
    matchLabels:
      app: my-app-1
  # Pod模板
  template:
    metadata:
      labels:
        app: my-app-1
    spec:
    # 亲和性
      affinity:
        # 节点亲和性规则
        nodeAffinity:
          # 强制性的调度规则, 但不会影响已在节点上运行的Pod
          requiredDuringSchedulingIgnoredDuringExecution:
            # 要求该节点的标签信息满足 Country等于CN 或 Author等于Aaron
            nodeSelectorTerms:
            - matchExpressions:
              - key: Country
                operator: In
                values:
                - CN
            - matchExpressions:
              - key: Author
                operator: In
                values:
                - Aaron
      # 容器信息
      containers:
      - name: my-app-1
        image: tutum/dnsutils
        command:
        - sleep
        - infinity

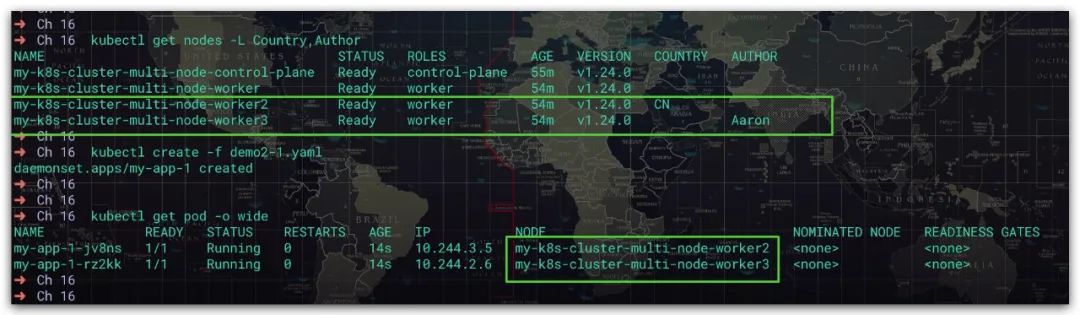

效果如下所示。Pod被调度到标签信息满足 Country等于CN 或 Author等于Aaron 的节点上

对于matchExpressions下的多个条件而言，他们的关系是AND与。与此同时，operator操作符可以使用In、NotIn、Exists、DoesNotExist、Gt大于、Lt小于。其中，NotIn、DoesNotExist操作符可用于实现节点的反亲和性。示例配置如下所示

apiVersion: apps/v1
kind: DaemonSet
metadata:
  name: my-app-2
spec:
  selector:
    matchLabels:
      app: my-app-2
  # Pod模板
  template:
    metadata:
      labels:
        app: my-app-2
    spec:
    # 亲和性
      affinity:
        # 节点亲和性规则
        nodeAffinity:
          # 强制性的调度规则, 但不会影响已在节点上运行的Pod
          requiredDuringSchedulingIgnoredDuringExecution:
            # 要求该节点的标签信息满足 Country不等于CN 且 Author不等于Aaron
            nodeSelectorTerms:
            - matchExpressions:
              - key: Country
                operator: NotIn
                values:
                - CN
              - key: Author
                operator: NotIn
                values:
                - Aaron
      # 容器信息
      containers:
      - name: my-app-2
        image: tutum/dnsutils
        command:
        - sleep
        - infinity

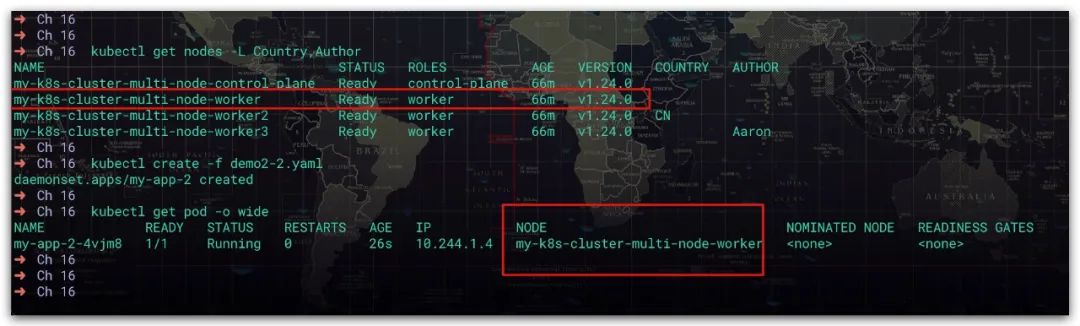

效果如下所示。Pod被调度到标签信息满足 Country不等于CN 且 Author不等于Aaron 的节点上

偏好性调度

这里我们使用了一个包含3个工作节点的K8s集群。这里我们使用preferredDuringSchedulingIgnoredDuringExecution来说明实现偏好性调度。可通过权重值来定义对节点偏好，权重值越大优先级越高。其中，权重范围: 1~100。需要注意的是，对于matchExpressions下的多个条件而言，他们的关系是AND与。配置文件如下所示

apiVersion: apps/v1
kind: Deployment
metadata:
  name: my-app-3
spec:
  # Pod副本数量
  replicas: 10
  selector:
    matchLabels:
      app: my-app-3
  # Pod模板
  template:
    metadata:
      labels:
        app: my-app-3
    spec:
    # 亲和性
      affinity:
        # 节点亲和性规则
        nodeAffinity:
          # 偏好性的调度规则, 但不会影响已在节点上运行的Pod
          preferredDuringSchedulingIgnoredDuringExecution:
          - weight: 80  # 权重范围: 1~100, 权重值越大, 优先级越高
            preference:
              # 节点的标签信息满足 Country等于USA 且 Author等于Aaron, 则权重为80
              matchExpressions:
              - key: Country
                operator: In
                values:
                - USA
              - key: Author
                operator: In
                values:
                - Aaron
          - weight: 40
            preference:
              # 节点的标签信息满足 Country等于CN, 则权重为40
              matchExpressions:
              - key: Country
                operator: In
                values:
                - CN
      # 容器信息
      containers:
      - name: my-app-3
        image: tutum/dnsutils
        command:
        - sleep
        - infinity

其中可通过-o custom-columns选项实现自定义查看信息及别名

# 查看Pod的名称并定义别名为PodName、Pod所在节点的名称并定义别名为NodeName
kubectl get pod -o custom-columns=PodName:.metadata.name,NodeName:.spec.nodeName

效果如下所示。可以看到其会倾向于将Pod调度到偏好的节点上。但如果实在没有符合偏好的节点，调度器也会选择其他节点对Pod进行调度

参考文献

1. Kubernetes in Action中文版 Marko Luksa著
2. 深入剖析Kubernetes 张磊著
