PowerDesigner逆向生成数据库表之间的关系图:这是很早的文档我搬到博客上面来

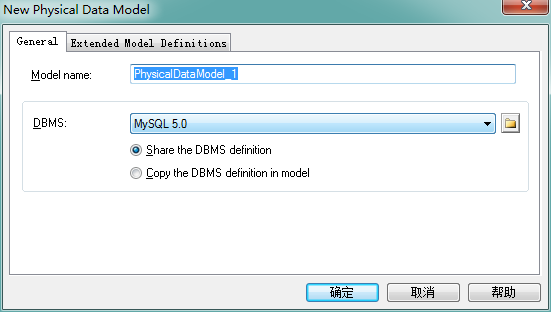

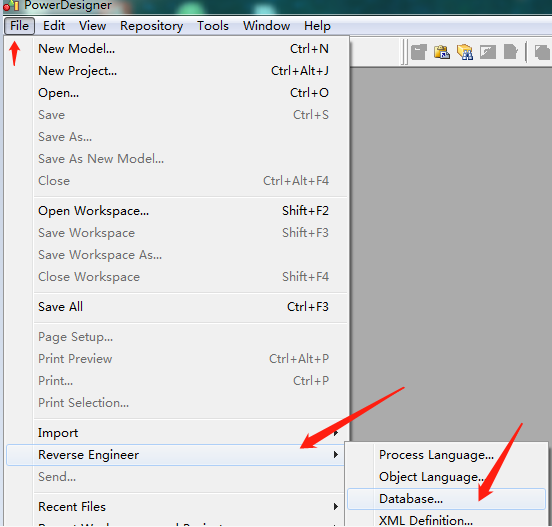

1、逆向生成开始

PowerDesigner逆向生成处理



PowerDesigner逆向生成处理

选我们配置好的ODBC



PowerDesigner逆向生成处理

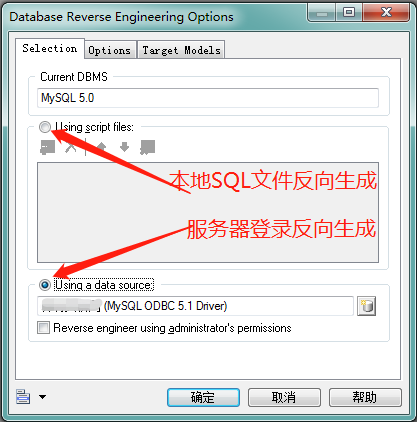

选我们用本地文件反向生成还是服务器的数据反向生成



PowerDesigner逆向生成处理

选择我们需要生成库或者所有的信息。如果这里没选,name所有的表结构都会出来。

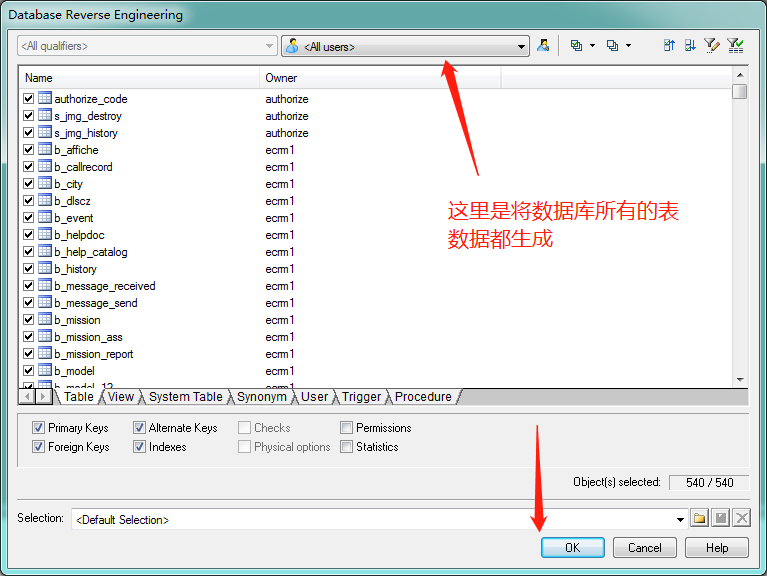

2、整个数据库表被逆向生成了 ,解决办法

其实解决这个问题比较简单。

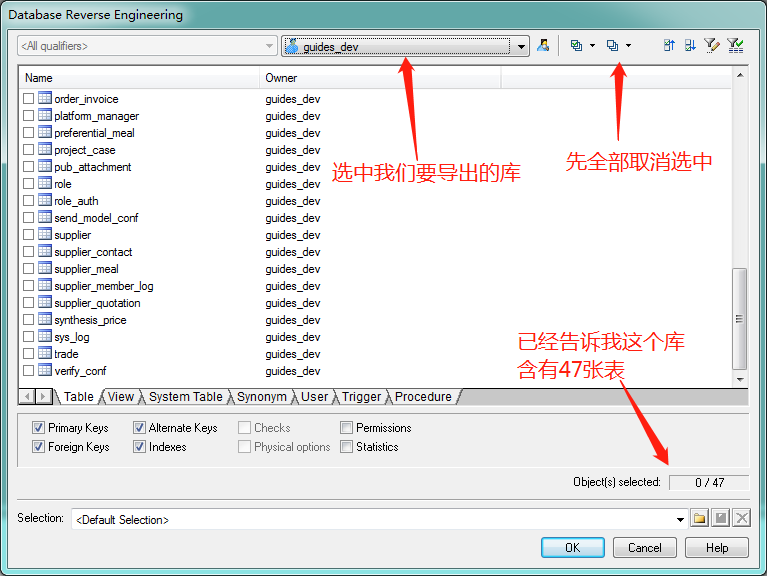

这个界面有两个button 分别是:Select all & Deselect All

我先Deselct All 然后再选择guides_dev这个库。PowerDesigner逆向生成处理

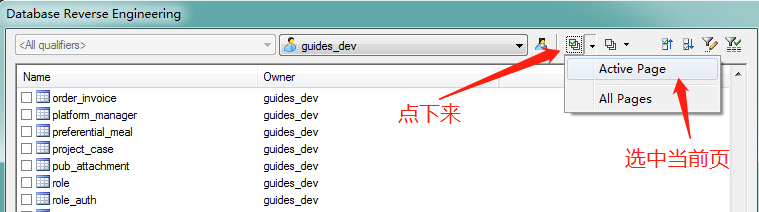

然后我们需要再选择Active Page,它这里面的page其实就是指的选中的这个库。

PowerDesigner逆向生成处理



PowerDesigner逆向生成处理

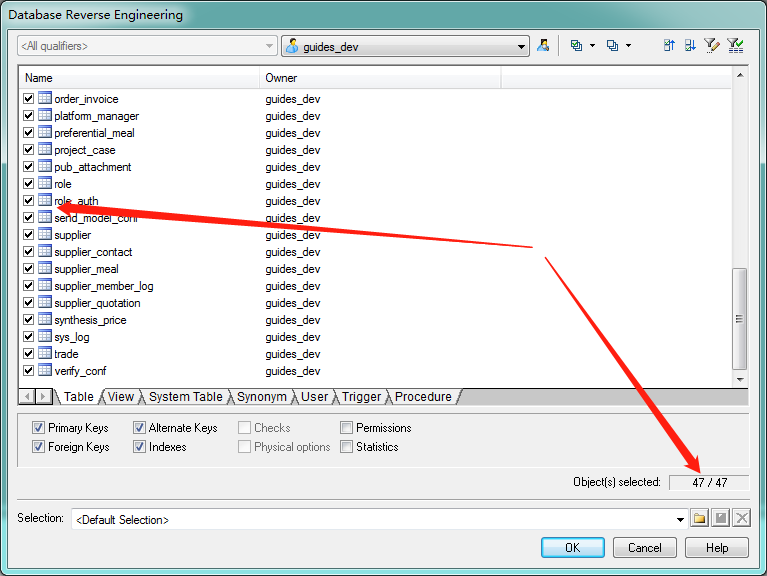

二十秒后就生成了我需要的数据库47张表数据结构

PowerDesigner逆向生成处理

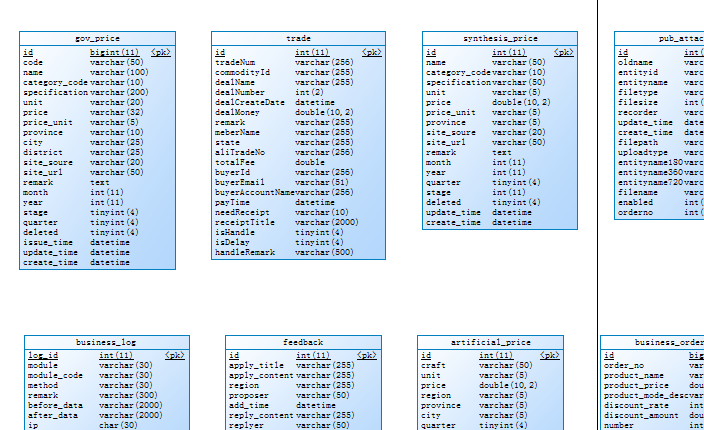

3、全库的name都是英文解决

我们看到上面的这种情况。气死个人,都是英文的那我们怎么搞,我们的表呀,字段都是有中文注释的,所以没有commt注释很不爽,那么我们来处理这样的情况。

接下来我们就来解决这个问题:

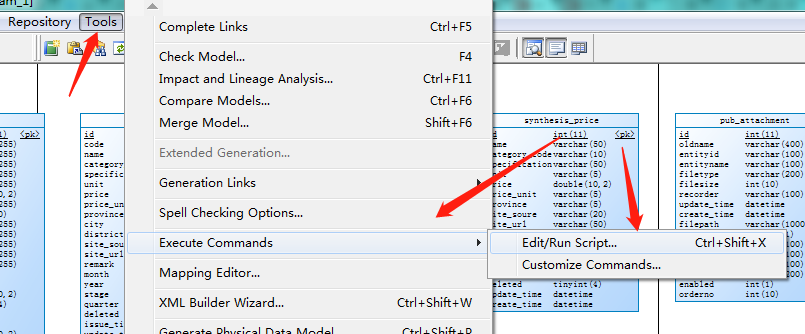

PowerDesigner逆向生成处理

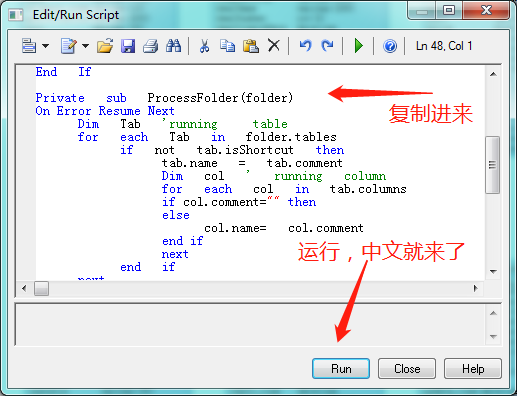

在弹出的界面窗口:输入这段命令

PowerDesigner逆向生成处理



PowerDesigner逆向生成处理

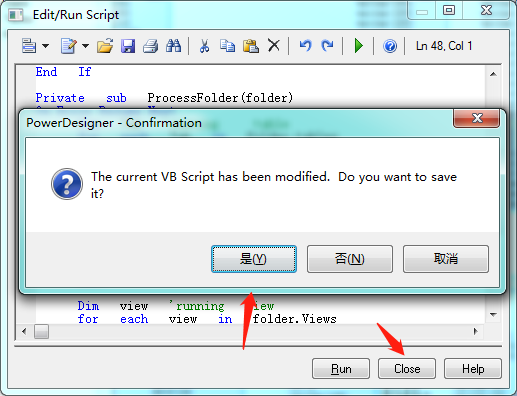

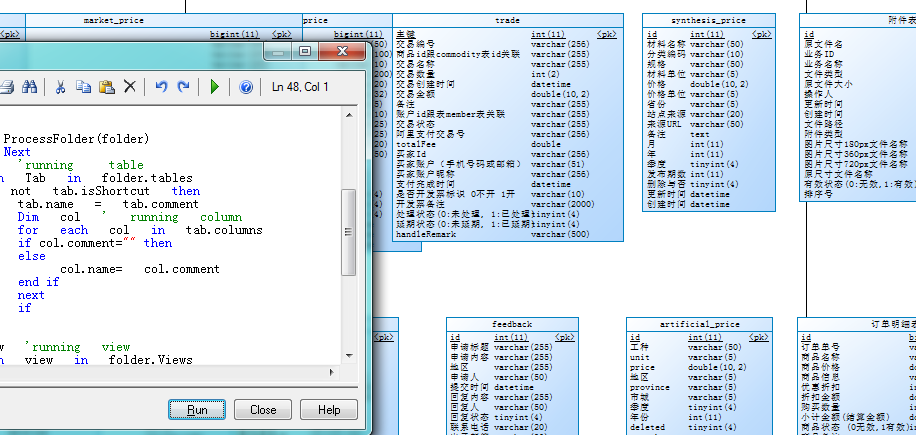

接下来就是,你选择关闭的时候,弹出来是不是要保存,下次来你就不用再输入了,直接执行这段代码就好了。我这里保存了

PowerDesigner逆向生成处理



PowerDesigner逆向生成处理



下来要转换成中文的时候,我就不需要再次输入那段代码了。

问题解决



代码在这里哦:

这里附上 comment转为name的脚本,不用管内容,直接复制黏贴进去就好;

Option   Explicit
ValidationMode   =   True
InteractiveMode   =   im_Batch

Dim   mdl   '   the   current   model

'   get   the   current   active   model
Set   mdl   =   ActiveModel
If   (mdl   Is   Nothing)   Then
      MsgBox   "There   is   no   current   Model "
ElseIf   Not   mdl.IsKindOf(PdPDM.cls_Model)   Then
      MsgBox   "The   current   model   is   not   an   Physical   Data   model. "
Else
      ProcessFolder   mdl
End   If

Private   sub   ProcessFolder(folder)
On Error Resume Next
      Dim   Tab   'running     table
      for   each   Tab   in   folder.tables
            if   not   tab.isShortcut   then
                  tab.name   =   tab.comment
                  Dim   col   '   running   column
                  for   each   col   in   tab.columns
                  if col.comment="" then
                  else
                        col.name=   col.comment
                  end if
                  next
            end   if
      next

      Dim   view   'running   view
      for   each   view   in   folder.Views
            if   not   view.isShortcut   then
                  view.name   =   view.comment
            end   if
      next

      '   go   into   the   sub-packages
      Dim   f   '   running   folder
      For   Each   f   In   folder.Packages
            if   not   f.IsShortcut   then
                  ProcessFolder   f
            end   if
      Next
end   sub
