1 回顾和问题引入

在上一节中，我们对全球互联网物理上的拓扑连接有了概念上的认识。

那么各个网络是如何找到较优的线路进行连接，而不是随机漫步的呢？另外，不同ISP的网络，逻辑上是怎么互相适应，共同组成我们现在庞大的“互联网”呢？

今天我们将涉及自治系统AS和BGP协议，在逻辑上对互联网的组成进行探究。

2 自治系统与连接关系

2.1 自治系统

自治系统或自治域（英文：Autonomous system, AS）是指在互联网中，一个或多个实体管辖下的所有IP网络和路由器的组合，它们对互联网执行共同的路由策略。AS必须具有一个公开且正式登记的自治系统编号（ASN）。ASN编号是受由互联网地址分派机构（IANA, Internet Assigned Numbers Authority）统一管理的。

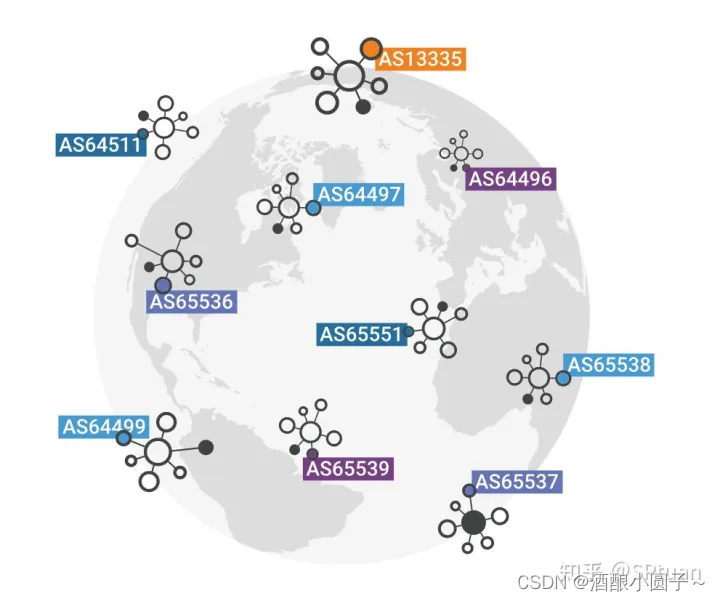

图1 自治系统全球分布示意

我们熟知的互联网是由一个又一个的自治系统AS组成的。我们平时可能会对设备的IP地址比较关注。但是，无论我们使用的家庭宽带还是机房网络，设备都会连接到1个AS。我们可以这样作比喻，IP地址就是我们具体地址的门牌号。AS更像是我们的管辖邮局。而ASN更像是受到统一规定的邮政编码。

这样解释可能仍然有点抽象，这里我从不同的规模，举几个具体的例子。

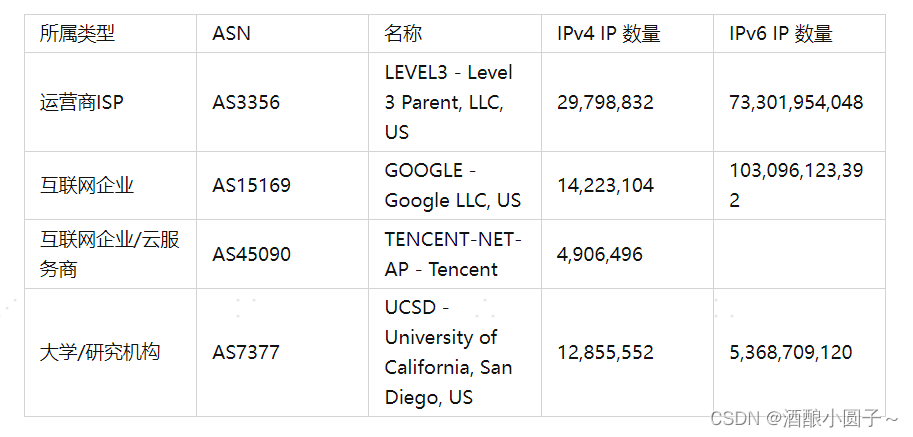

表1 不同规模的AS例子

从上表中，我们可以看出，不同类型的机构都可以是作为一个AS存在于互联网上。

另外，每个AS都会控制一定数量的IP地址空间。这样，我们如果想要达到某一IP地址，就有迹可循了（之后我们会介绍BGP）。

2.2 Internet Exchange Point (IXP)

定义和解释

Internet 交换点 (IXP) 是一个物理位置，Internet 服务提供商 (ISP) 和CDN等 Internet 基础设施公司通过它相互连接。这些位置位于不同网络的“边缘”，并允许网络提供商在他们自己的网络之外共享传输。通过在 IXP 位置内部存在，公司能够缩短来自其他参与网络的传输路径，从而减少延迟，缩短往返时间，并可能降低成本。（Cloudflare）

图2 一种典型的IXP结构

IXP的作用很好理解：在物理结构上，假如我们有AS1、AS2、AS3，如果我们要形成直接的互联关系，最暴力的方式两两互联形成星型结构，然而这么做是不经济的。如果有一个专业的机房，给我们提供了一个稳定量大的集换节点，许多AS都去接入这家节点，我们就能很方便地和各个AS做直接流量交换。——当然，实际的接入会考虑到成本问题，可以灵活地制定和数个AS的流量交换策略。

IXP工作在OSI网络模型第二层，协议栈和我们家用的路由器没什么两样，重点在其规模。

例：Equinix MI1 Nap

只看文字解释可能仍然没有具体概念。我们来看被称作“美洲网络接入点”的NAP of the Americas设施。

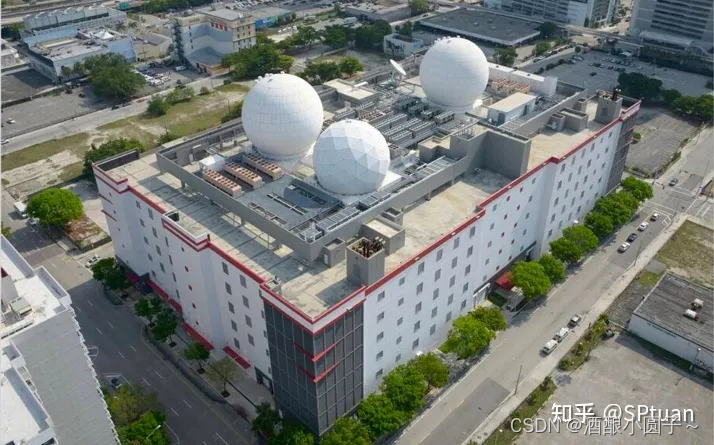

图3 Miami的Equinix MI1 数据中心

在靠近拉丁美洲的Miami，7 英寸厚的钢筋混凝土墙内或支撑三个巨大白色天线罩的屋顶的建筑就是一个Equinix的大型数据中心。其是来自拉丁美洲和加勒比地区 (LA&C) 的运营商对等和交换流量的地方。拉丁美洲有大量的岛屿和热带雨林，促进各个运营商在这个IX设施中交换流量。（豆知识：其也托管DNS的K root 之一。）

3 AS规模和连接关系

3.1 AS/ISP层级关系

考虑连接关系之前，我们还是要考虑一些技术世界外的关系。

我们已经知道，不同AS之间的规模可能是不同的，那么AS之间的流量流入和流出可能也是不同的。这意味着，在商业关系上，AS之间可以分为也意味着不同的结算关系。

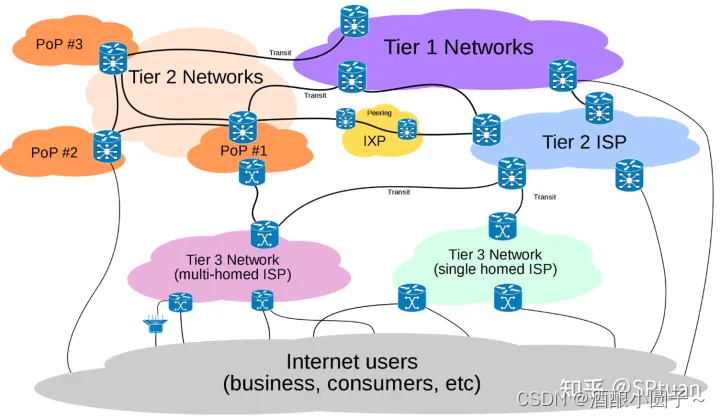

图4：不同层级的互联网提供商的关系(Image by Ludovic.ferre)

Tier1级别的运营商一般是有海底光缆、覆盖大的巨型运营商，如AS3356 Level 3，AS3491 PCCW等。

Tier2 Tier3级别的运营商向下分销。这就意味着流量是和商业行为绑定的。

3.2 AS连接关系

有许多对AS拓扑关系的研究工作。这里介绍http://Caida.org 对AS关系的定义。

Provider和Customer
即提供者与消费者的关系。商业关系上，是Customer向Provider付费。Customer为了连接更广泛的网络，会通过Provider访问互联网的其余部分（后文说的Transmit）
Customer和Provider
即消费者与提供者的关系。商业关系上，是Provider向Customer收费。Provider向Customer提供更广泛的互联网访问。
Peer 和 Peer
两家AS往往流量规模相当，他们不互相结算流量。这个连接关系只交换两家AS的内部流量。
Transit
即我们刚才提到的Provider和Customer关系。由上层ISP提供向其和互联网其余部分的连接。Customer向Provider付费。
Peering
AS之间通过私有专线或者接入IX的方式，形成对等的连接。AS之间互相的流量是对等的，所以才产生这种不结算的关系。
