全志A33系统搭建编译及烧录

目标平台：全志A33
工作平台：Ubuntu 12.04.5
uboot版本：u-boot-2011.09
linux版本：Linux-3.4
交叉编译环境版本：4.5.1

一、全志A33交叉编译环境已经搭建，版本为：4.5.1
同样找到相应的交叉编译版本，放到 /etc/environment目录中，将交叉编译环境改为新的编译版本，将原有版本，注释掉（#）。
重新生效一次

source  /etc/environment

二、将全志A33提供的源码包，进行解压到相应的目录中，解压，编译。

sudo tar xvf A33_vstar_linux.tar.bz2 -C/work/system/

1、进入Linux的目录

cd  /work/system/dragonboard/
cd linux-3.4/

2、首次编译，需要导入vstar方案的内核配置，执行

cp a33_vstar_defconfig .config

3、退回到 dragonboard目录，再执行

./build.sh config

选择完成，执行/build.sh

 ./build.sh

Kernel: arch/arm/boot/zImage is ready
UIMAGE arch/arm/boot/uImage
“mkimage” command not found – U-Boot images will not be built
make[1]: *** [arch/arm/boot/uImage] Error 1
make: *** [uImage] Error 2
…
LD [M] drivers/video/sunxi/lcd/lcd.ko
LD [M] drivers/watchdog/pcwd_usb.ko
ERROR: build kernel Failed

4、编译过程中提示：

系统不认识mkimage
linux终端操作没有mkimage，查找编译uboot的相关文档资料,需要编译的u-boot-2011的版本，生成mkimage文件

5、进入u-boot-2011的版本编译mkimage文件

cd /work/system/dragonboard/brandy/

执行 ./build.sh编译

./build.sh

7、编译会出现错误，不要紧但我们需要的mkimage已经编译完成了（mkimage先备份）

8、拷贝mkimage文件到可执行路径下
cd /work/system/dragonboard/

sudo cp -f /home/book/hudahua/mkimage /sbin/

9、回到顶层目录、重新编译


看到 build rootfs OK build liched OK 表明编译完成
接下来可以将编译好的程序打包成一个img文件了。

三、打包程序
1、打包固件的文件路径及修改
修改打包固件的文件路径在dragonboard/buildroot/target/dragonboard目录下，文件名称：build.sh

cd dragonboard/buildroot/target/dragonboard

vi build.sh +51

51行：修改添加Qt路径

mkdir -p rootfs/usr/local/Trolltech

cp -rf extra/autorun.sh rootfs/
cp -rf extra/profile rootfs/etc/
cp -rf extra/mainwindow rootfs/usr/bin/
cp -rf Trolltech rootfs/opt/
rm -rf rootfs/dragonboard/*
cp -rf output/* rootfs/dragonboard/


ifconfig eth0 192.168.0.10 netmask 255.255.255.0
route add default gw 192.168.0.1
echo "nameserver 192.168.0.1" >> /etc/resolv.conf
sleep 1

我修改了Qt库的路径配置，修改的配置信息如下

2、修改为自己设置的autorun.sh, Trolltech/QtEmbedded-4.8.5-arm
这个步骤需要在./bush.sh前修改，如果没有修改，也可以烧写系统后开发板上自行添加修改

dragonboard/rootfs/usr$ rm *
dragonboard/rootfs/usr$ mkdir local
dragonboard/rootfs/usr/local$ mkdir Trolltech
dragonboard$ vi build.sh
dragonboard

c

p

−

r

f

T

r

o

l

l

t

e

c

h

/

Q

t

E

m

b

e

d

d

e

d

−

4.8.5

−

a

r

m

r

o

o

t

f

s

/

u

s

r

/

l

o

c

a

l

/

T

r

o

l

l

t

e

c

h

d

r

a

g

o

n

b

o

a

r

d

cp -rf Trolltech/QtEmbedded-4.8.5-arm rootfs/usr/local/Trolltech dragonboard

cp−rfTrolltech/QtEmbedded−4.8.5−armrootfs/usr/local/Trolltechdragonboard vi extra/autorun.sh

dragonboard$ rm rootfs/autorun.sh
dragonboard$ cp -f extra/autorun.sh rootfs/

dragonboard$ ls buildroot/target/dragonboard/rootfs

3、编译固件，完成固件生成的路径：

./build.sh pack

将sun8iw5p1_dragonboard_vstar.img文件通过FTP工具传输到Win10上，即可通过全志的下载工具下载固件（img）文件了，也可以直接在Ubuntu（Linux）平台下载。

四、系统固件文件烧写，PhonixSuit软件
1、首先，安装PhonixSuit软件，选择默认选项安装即可。
2、安装完成打开软件，选择一键刷机

3、点击浏览，找到刚刚传输到Win10的固件

4、开发板断电，按住音量键不放，将USB连接到PC机上，不停按power按键10次左右，直到提示，检测到USB设备，松开所有按键。点击开始烧写img文件，点击后会提示是否强制格式化，一律点击是

补充，关于音量键，power按键，reset按键的硬件接口图

1）、RESET-N按键连接到了A33的P17

2）、POWERKEY按键连接到了AXP223电源管理芯片

然后，系统开始烧写固件

5、固件烧写完成会弹出相应的对话框，提示烧写成功

6、拔掉USB，对设备上电（+5V），重启
在提示终端，串口可以看到相应的设备启动信息

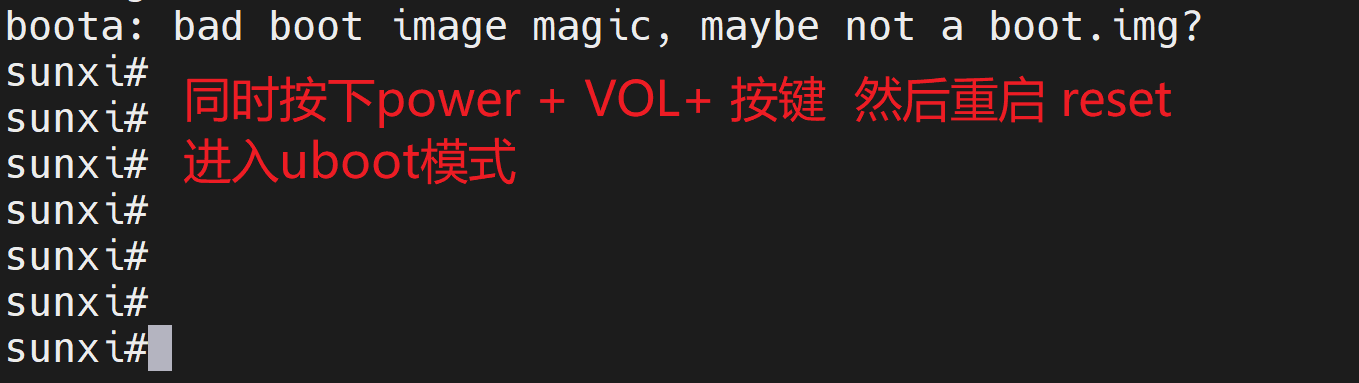

五、A33强制进入uboot命令模式方法
在没有对uboot做任何修改的情况下，uboot是直接启动Linux系统，没有数秒进入uboo命令行模式。后面会讲解如何修改数秒进入uboot，现在说一下没有数秒的情况下怎么进入uboot命令行模式。
1、给开发板上电，按住音量键和power按键不放
2、按下reset按键，让系统进入uboot模式
