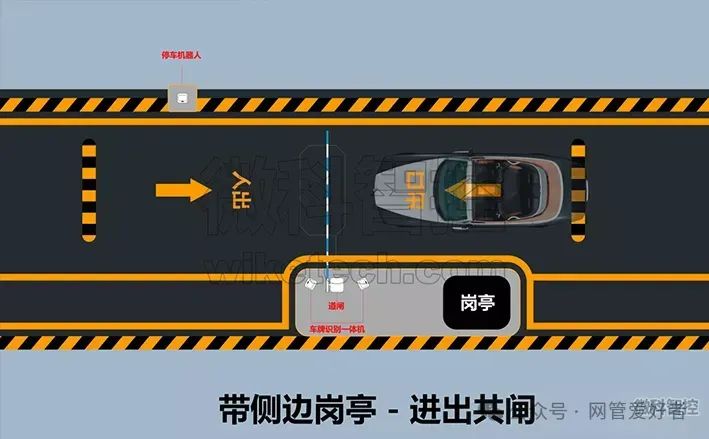

一、停车场车牌识别道闸系统效果图；

二、施工安装所需的工具和配件材料；

1、工具

①、冲击钻：主要用于设备固定、穿墙打孔以及线槽、管线固定；（钻头￠ 22/14/12/8）

②、打磨机：主要用于金属材料的切割、修磨；

③、手电钻：主要用于金属材料的打孔；（钻头￠ 12/8/4.2）

④、手提切割机：主要用于水泥、地感的切割；（切片￠ 180）

⑤、模版：固定安全岛、水泥台；

⑥、其他常用工具：万用表、内六方扳手套件、活动扳手、烙铁、剥线钳、尖嘴钳、大小螺丝刀套件、网线钳等；

2、辅材

①、水泥、沙子、石子以及打混泥土的工具；

②、 PVC(KBG 铁管 )及连接接头、弯头、及固定夹，膨胀管、自攻钉、备用膨胀螺栓；

③、扎带、防水胶带、热缩管、缠绕带（软管）；

④、线材；

注： R：代表软线； V：代表绝缘体聚氯乙烯（PVC），一个V代表一层， VV代表两层； P：带编制屏蔽层

三、停车场车牌识别道闸系统施工标准及注意事项；

1、安全岛

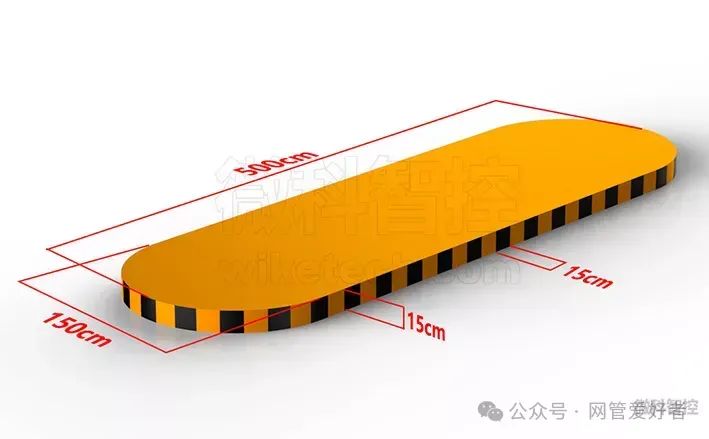

①、安全岛上放置岗亭宽度设置为w=150cm，安全岛上仅放置宽度可根据实际情况设置为w≥50cm以上；安全岛长度通常设置为L=500cm；高度通常设定为H=15cm；

②、对于不同地基上建设安全岛的标准

a、在松软的泥土上建安全岛，需将地面挖深 30 公分，用混凝土浇注；

b、在水泥基础上建安全岛，需以星型每间隔25cm打一根φ20的钢筋，钢筋需深入地面D＞5cm，外漏D＞5cm；

c、在沥青路面上行建安全岛，需以星型每间隔25cm打一根φ20的钢筋，钢筋需深入地面D＞20cm，外漏D＞5cm；

③、用木板沿安全岛形状线条围起一个 15cm的框架。

④、用水泥、中砂比例为 1:2 的混凝土浇注用模板沿围起的安全岛框架，水泥需要使用425#标号的硅酸盐水泥，浇注完后找平。等一周后混凝土完全凝固干燥后，用高标号水泥抹平安全岛表面。

⑤、在安全岛侧面刷黄黑 15 公分相间的路标漆，等干燥后，安全岛就制作完成。

2、布管

①、线管配线有明配和暗配两种，明配管要求横平竖直、整齐美观。暗配管要求管路短、畅通、弯头少。

②、线管的选择，按线管内所穿导线的总面积（连外皮），不超过管子内孔截面积的 70%的限度进行选配。对明配的线管，宜采用封闭的镀锌钢管、 PVC 管；

③、对有强磁干扰的场所，应采用镀锌钢管；

④、对有酸、碱腐蚀性介质与潮湿的场所，应采用 PVC 管敷设；（注意： PVC 管不适用于高温、易碰撞与易摩擦场所）

⑤、为便于管子穿线和维修，中间可加装接线盒或拉线盒；

⑥、线管的固定、线管在转弯处或直线距离每超过150 cm应加固定夹子；

⑦、在不进入盒（箱）内的垂直管口，穿入导线后，应将管口作密封处理；

⑧、暗埋管道深度须D≥10 cm。暗埋管进入机箱设备应外露长度5cm≤L≤10cm；

⑨、车道路面下的暗埋管道须采用金属管。

3、穿线

①、走线时要尽量避免导线接头。如无法避免，接头处须采用压线或焊接处理；

②、信号线和电源线不能平行或共管，如环境所限，两者要分开50CM以上，且信号线需采用带屏蔽功能的线材（或走在镀锌管内）；

③、交流电源须单独走线，不能与信号线和低压直流电源线穿在同一管内；

④、管道串线前应先清刷管孔，穿放电缆时宜抹黄油或滑石粉，进入管口的电缆应保持平直，并应采取防潮、防腐等处理措施。

⑤、线路校对无误、绝缘测试符合要求后，对线路做标示明显的永久标记；

4、地感线圈

①、地感线圈的尺寸：地感线圈的尺寸随路面宽度的不同而有所不同。一般尺寸为 200cm*100cm 的长方形，路面太宽时，地感线圈两边距离路面边缘为 60cm-100cm ；

②、制作方法及注意事项：

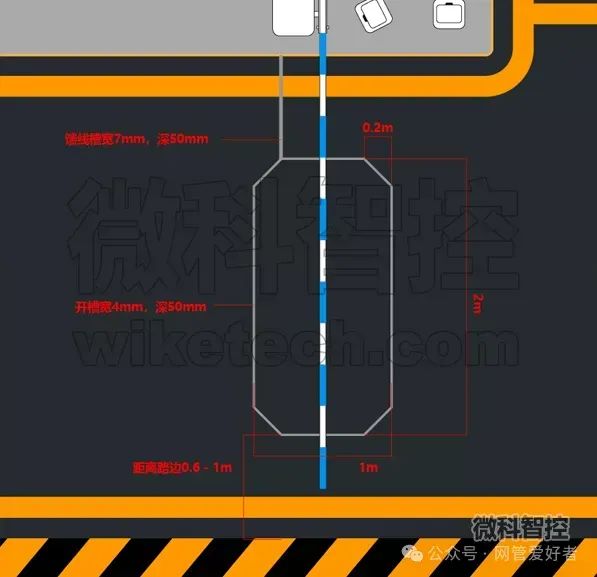

a、确定位置用记号笔、直尺在混凝土地面上画一个长 200cm，宽 100cm 的长方形 , 直角出倒角尺寸 20cm*20cm,并从靠近设备的一角画一线到控制机或道闸的安装中引馈线；

b、用切割机沿笔线切割混凝土地面，切割深度为 50mm，宽度为 4mm。馈线槽的宽度为 7MM，深度为 50mm。

c、切割完毕的槽内不能有杂物，槽底平整无杂物，槽内干燥清洁。

d、在线圈槽中按顺时针方向放入 5~7 匝电线（具体情况可查地感施工标准表），线圈面积越大，匝数越少。放入槽中的地感线应松弛，不要紧绷，而且要一匝一匝地压紧至槽底。

e、馈线按顺时针方向双绞放入引线槽中，引到车辆检测器安置处，馈线须双绞，双绞次数不得小于每米30次，馈线长度应不大于 10m。。

f、绕线应用一根完整的导线，不得有中间接头

g、线必需耐高温，避免沥青烫破皮。

h、浇灌的沥青必须充分熔化，以利于填充槽内每一个空隙而紧固线圈，不会因为路面上有车时会造成线圈松动而影响感应。

四、停车场车牌识别道闸系统施工的重要原则；

1、【平地安装】入口设备或出口设备应尽量安装在水平路面上。这样在车辆无法识别，道闸不抬杆时，方便车主停车、起步。若确实无法安装在平面，则应尽可能在下坡；若一定在上坡，则最好是一个车轮在坡道，一个车轮在平地。

2、【入外出内】入口设备应尽量靠近停车场外侧，这样一来可以方便车主辨别，也方便一些人走错时退出。出口设备应尽量靠近停车场内侧，这样可方便问题车辆退出，这种情况对于中央收费模式尤为重要。对出入口在一起的情况，若通道较长，可将设备靠近内侧，方便出口的位置。

3、【右进左出，右侧通行是我国机动车、非机动车在道路上行驶时应遵循的基本通行原则，因此出入口管理系统建设应优先采用右进左出以免交叉。

4、【出口比入口多】车辆在识别到车牌号即可入场，而车辆出场时不仅需要调用入场记录进行比对，还涉及到车辆的收费管理，车辆出场远比入场的耗时多，因此一般情况下出口应比入口数量多，以提高车辆出场效率。

五、车道环境及解决方案

【注意：为保障车行安全，最终预留车道应大于3m 】

1、道路宽度w＜4.5m，可设定为【单进/单出】或【进出共闸】模式；

2、道路宽度位4.5m＜w≤5.5m，可设计为带【侧边岗亭或人行通道】的【单进/单出】或【进出共闸】模式；

3、道路宽度位5.5m＜w≤6.5m，可设计为带【侧边岗亭+人行通道】的【单进/单出】或【进出共闸】模式（如果不需要岗亭可适当加宽车道和人行通道）；

4、道路宽度位6.5m＜w≤7.5m，可设计为【一进一出】的停车场车牌识别道闸系统，在中间制作50cm~80cm宽度的安全岛；

5、道路宽度w＞7.5m，可设计为带【中间岗亭】的【一进一出】模式停车场车牌识别道闸系统；

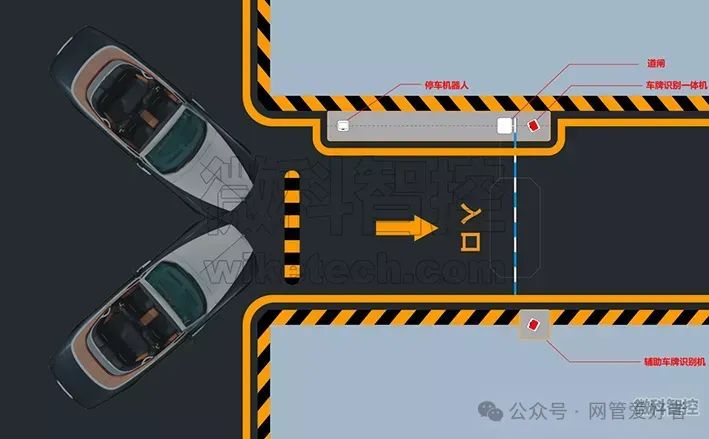

6、特殊道路环境，【T型】、【弓形】车道，且车辆在进入车牌识别机触发范围内之前，车身无法摆直的情况（车辆未摆直会影响准确率），需在车道两侧各安装一台车牌识别机；

7、特殊情况，车道环境在 4m＜w≤7m，但不便对车道作出分隔的情况（车道过宽会影响准确率），需在车道两侧各安装一台车牌识别机；

六、停车场道闸系统设备定位

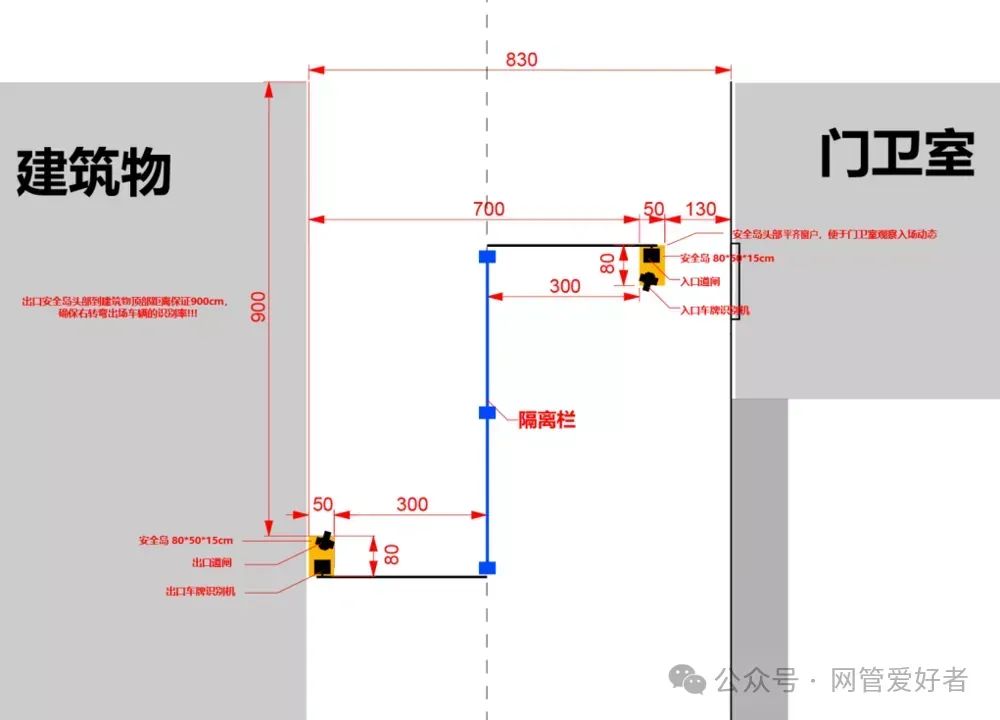

1、道闸定位：小岛模式中定位横向居中，距车牌识别一体机为30cm；在带岗亭的安全岛中，定位在距离安全岛长短侧边20cm的位置；

2、车牌识别一体机定位：小岛模式中定位横向居中，距无人值守终端（停车机器人）30cm的位置；在带岗亭的安全岛中，定位为距离长边距离20cm，距离道闸30cm的位置；

3、无人值守终端（或岗亭）定位：小岛模式定位横向居中，距离安全岛短边20cm的位置；在带岗亭的安全岛中，定位于具体安全岛长边20cm，距离岗亭30cm的位置；

4、地感定位：地感车行方向定位于道闸感的垂直居中位置，在垂直于车行方向定位于车道居中位置；

5、减速带定位：减速带车型方向定位需根据车牌识别一体机的视频触发距离450cm，往前推80cm；在垂直于车行方向为车道居中位置；

一、车牌识别系统相机安装定位规范

车牌识别系统一体机由车牌识别相机、万向节、立柱、屏幕、扬声器和外置补光灯构成，相机识别车牌具有其尺寸的极限，识别距离为3-6m之间（车牌距离相机镜头的距离），车道宽度要求在4m以内，超过4m需要增加辅助相机来保障识别准确率；结合需安装车牌识别系统的现场条件，我们可以进行相对应的规划设计，在进行规划时，我们可以参考以下原则：

1、在条件允许的情况下，相机距离车牌的距离尽可能设定到4-4.5m，这样既可以保障识别准确率，又可以保障道闸抬杆速度（车牌识别系统相机在检测到车牌后，系统需要一定的时间进行处理，在处理完之后才会下发抬杆指令）；同时也可以保障补光灯对牌照的补光亮度；

2、如果现场为T字形路口，并且再其转弯半径不足以让进出场车辆在识别区前摆正车身的前提下，需要增加辅助车牌识别机，通常为道路两边各配置一台识别机；

3、如果通道为长直道，可将车牌识别系统一体机和道闸定位于相近的位置，以减少施工量；

4、如果现场存在大角度转弯场景，应将车牌识别系统一体机定位于正对来车方向的位置，减少相机于车牌之间的角度，从而降低识别难度；

5、车牌识别机在条件允许的情况下应避免被安装于强逆光环境下；

由于本文重点为介绍臻识车牌识别相机调试，在此仅简单的介绍一些基本规划原则，想进一步了解规划方案可查看 “停车场系统道闸施工安装教程”一文；

二、车牌识别系统相机连接；

1、准备一台电脑（具备网口的笔记本）、一台交换机、网线；

2、将电脑IP地址配置为和车牌识别系统相机相同的子网，一般新相机会有标签说明相机初始IP地址；（如果不知道相机IP地址，可将相机和电脑用网线连接交换机，将电脑地址设置为自动获取，用车牌识别系统调试工具进行搜索（不同品牌相机需要相对应的工具），可搜索出内网中存在的车牌识别机IP地址）

3、在配置好电脑IP地址后，可开始登录相机后台，登录相机后台有两种方式，第一种是网页登录，第二种是通过车牌识别系统客户端登录，两种功能相同，可根据习惯选择；

网页登录相机后台：在浏览器中输入相机IP地址回车（建议使用360浏览器），初次登录需进行插件安装，安装插件不需要连接外网，直接点击安装即可；进入登录界面后，输入用户名和密码即可进入相机后台（默认账号密码在相机标签上会有说明，如果有修改账号密码需要进行询问或直接重置相机）；

客户端登录：打开客户端，搜索相机，点击相对应地IP地址，输入用户名和密码后单击登录按钮，登录成功后，客户端将出现车牌识别相机实时画面；

三、车牌识别系统臻识相机调试与配置（网页后台和客户端功能相同个，下面仅介绍网页端操作步骤流程）；

1、预设省份设定、智能补光

a、出入口：根据车牌识别机所在的位置选择出入口类型；

b、运动方向：通常设定为“从上至下” ，在进出车辆通道分开的情况，通道足够长的情况下，可以设定为“双向”，这样在车辆在跟车未被车牌识别相机捕捉到的情况下，在倒车过程中也可以被识别，这样有助于提升通行速度；

c、补光模式：通常设定为“智能补光”，在特殊环境中，如地下长期没有光照或逆光环境中，可采用手动补光模式，可将补光灯设定为长期打开；

b、预设省份：设定为项目所在省份即可；

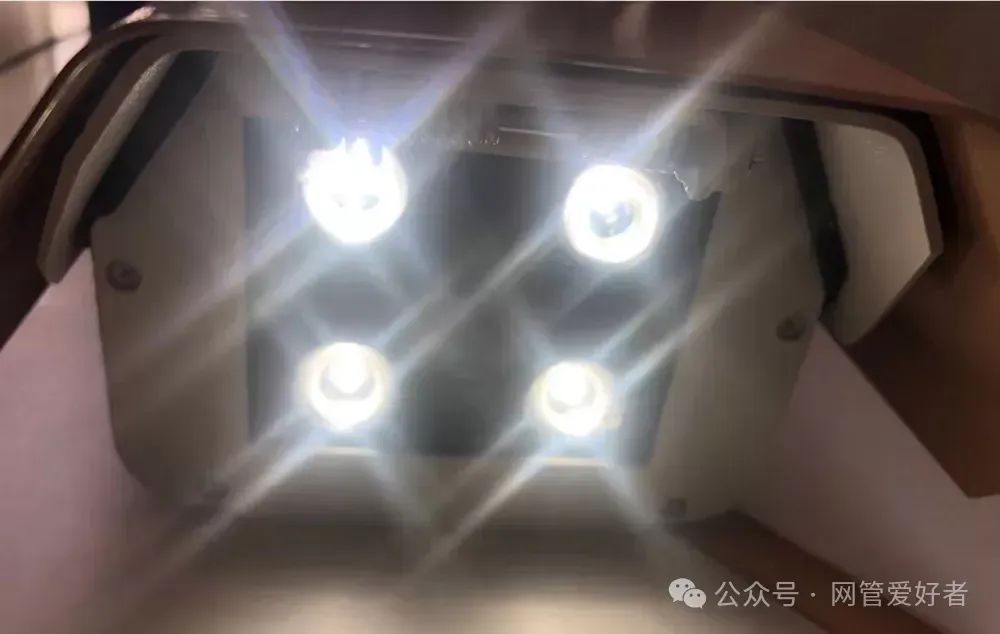

e、补光参数：根据现场所设定的识别距离设定距离参数，车牌识别系统相机将智能调节补光灯亮度，确保进行合理补光；可根据补光模式选择补光灯开关的时间；

2、线圈设定

a、将电子线圈设定为取景框下部1/3处（虚拟线圈顶线在取景框下部1/3分隔线部分），并保持水平；识别区域的设定根据现场情况设定，车辆进入此范围，车牌是被系统既开始识别车牌，可将次范围尽可能扩大，以提升识别速度，但识别区应避开无效的识别区域（如道路上经过的车辆或经常停放车辆的位置）；

b、将车辆停放在虚拟线圈顶线出，通过调节万向节，将虚拟线圈调节并固定在与车牌水平并让车牌居中的位置；

c、通过调节相机视觉距离（调节距离相机将自动调节焦距），通过手动识别车牌，查看车牌尺寸宽度，确保车牌尺寸在160-200之间；

d、如果现场路边有长期停放车辆，需要将此位置在识别和感应区排除，以避免误识别；

3、识别设置

通常情况下识别设置的内容采用默认结果即可，如果有需要可按字面含义进行调整；

车牌防伪：车牌防伪是为了规避手机对月卡车进行拍照后用手机图片欺骗车牌识别系统逃费的情况而开发的一套算法，其可以有效的降低逃费现象，可根据现场是否有人值守来选择是“告警”或“过滤”，可根据需求进行防伪匹配度选择，匹配度越高，强度越强；

识别车牌：可根据实际情况进行勾选，取消勾选的车牌类型，将不会输出；

4、外设管理

输出配置中开关量对应开闸如初开关，勾选后，将允许通过此开关量输入开闸，取消勾选将不允许输出入； RS485输出为显示和语音的输出；

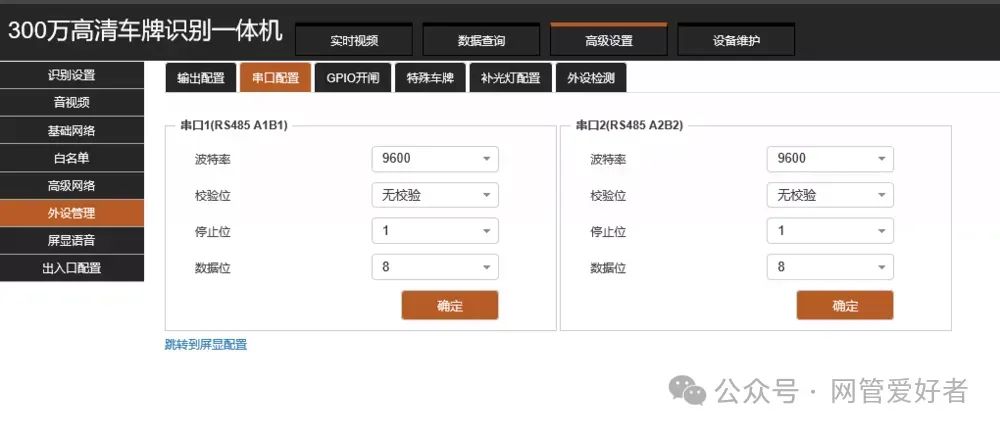

串口配置：串口配置主要是配置波特率，此波特率必须和车牌识别系统一体机的控制卡波特率对应，否者将无法输出显示和语音；

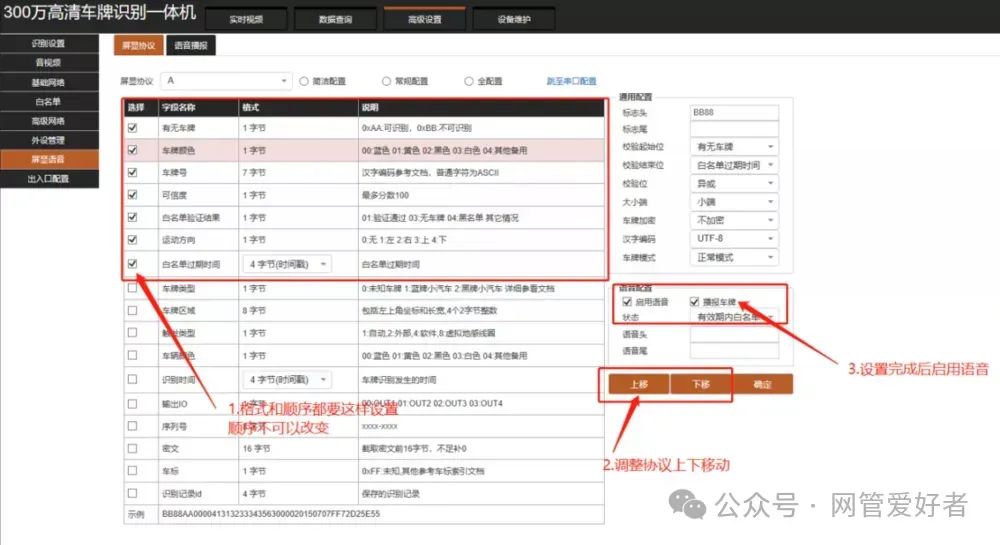

5、屏显协议

6、开启主辅模式

主辅模式既有设置辅助车牌识别相机的环境，首先开启“停车场系统组网”，出入口中讲有辅助相机的IP地址添加到待选框中，将辅助相机的IP地址用鼠标左键拖到主相机IP地址上，保存组网模式即可；

7、同步设备时间

当车牌识别系统设备时间不准确是，可通过同步本机时间校准时间；

四、车牌识别系统臻识相机黑白名单录入和导入；

1、客户端单条录入白名单；

单条白名单录入仅需点击添加–> 输入车牌和过期时间–>保存即可；

勾选黑名单，既限制此车辆通行；

起始时间为可白名单可通行时间，在有时间管控的场景可进行对应的配置；

2、客户端批量导入白名单；

导入白名单前需要进行名单准备，没有模板的可在文章末尾下载，表格仅需编辑B和E列，其他的部分复制粘贴第一行即可；

在创建好白名单表格后，通过客户端点击 “导入白名单”后选择创建好的白名单表格文件，打开即可导入；

3、U盘导入白名单；

插入U盘后，系统检测到白名单文件，相机的补光灯会亮起（最大亮度），在系统导入名单的过程中，补光灯会保持常亮，在补光灯熄灭（或降低亮度后），白名单导入完成，拔出U盘，U盘导入白名单过程既完成；

五、车牌识别系统臻识相机常见问题机处理方案；

1、网页端登录的常见问题

a、登录设备后，登录界面显示不正常，请使用360浏览器或IE8以上浏览器；

b、登录实施界面，无显示，此问题为没有加载控件，重新刷新页面，在提示中安装控件，安装完成后重启浏览器即可；

2、网页登录失败，客户端搜索不到相机IP

a、电脑和车牌识别相机不在一个网段，将电脑网段修改为相机网段即可；

b、网口绿色和黄色指示灯是否亮起，如果指示灯显示不正常，在电源正常的前提下，检查下网线是否通畅，网线不通畅需更换网线或重新制作水晶头；

c、一体机连接正常，但有掉线的情况，可通过电脑ping相机地址，如果有丢包或延时的情况可查看下是否有IP冲突的情况，如果有建议采用IP绑定的形式避免IP冲突，如果不是IP冲突导致，可检查水晶头质量，水晶头质量没问题，可更换交换机看看是否有改善，以上都无法解决问题，可进行设备硬重置，硬重置无法解决可进行系统重新烧录操作，如果还无法解决问题，就只能返厂；

3、忘记IP地址

可将电脑设置为自动获取IP，用客户端搜索相机，即可搜索到相机IP地址；

4、忘记用户名或密码

如果没有修改过，可在机身和内部查找标签，通常有说明用户名和密码；

如果修改过密码，可进行设备硬重置，即可恢复到初始用户名和密码；
