前言

如果不使用Alibaba Sentinel的网关流控规则，

是否可以选择使用SpringCloudGateway基于Redis的限流组件？

基于这个问题，笔者想了解一下scg自带限流组件的实现原理。

一、使用案例

1、pom

注意要加入redis-reactive依赖。

<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-data-redis-reactive</artifactId>
</dependency>
<dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-gateway</artifactId>
</dependency>

2、KeyResolver

实现一个KeyResolver解析限流资源key，比如针对某个请求路径、针对某个请求路径+用户等。

@Component
public class ExampleKeyResolver implements KeyResolver {
    @Override
    public Mono<String> resolve(ServerWebExchange exchange) {
        String uri = exchange.getRequest().getURI().getPath();
        HttpHeaders headers = exchange.getRequest().getHeaders();
        List<String> keys = headers.get("client_id");
        if (CollectionUtils.isEmpty(keys)) {
            return Mono.just(uri);
        }
        return Mono.just(uri + "_" + keys.get(0));
    }
}

3、路由配置

这里通过编码方式创建一个RouteLocator配置路由。

注：也可以通过RouteDefinitionLocator配置，也可以通过yml配置。

@Bean
public RouteLocator rateLimitRouteLocator(RouteLocatorBuilder builder, ExampleKeyResolver exampleKeyResolver) {
    return builder.routes()
            // curl --header "client_id:aacc" -v localhost:8080/ratelimiter
            .route("test_rate_limit", predicateSpec -> predicateSpec
                    .path("/ratelimiter") // PathRoutePredicate匹配路径
                    .filters(
                            // RedisRateLimiter
                            gatewayFilterSpec -> gatewayFilterSpec.requestRateLimiter().rateLimiter(RedisRateLimiter.class, config -> {
                                config.setReplenishRate(1); // 令牌填充速率
                                config.setBurstCapacity(2); // 桶容量
                                config.setRequestedTokens(1); // 每次请求消耗令牌数量
                            }).configure(config -> {
                                // key解析器
                                config.setKeyResolver(exampleKeyResolver);
                            }))
                    .uri("https://www.aliyun.com")) // 转发uri
            .build();
}

二、原理

1、自动配置

在引入redis-reactive后，开启GatewayRedisAutoConfiguration自动配置。

1）RedisScript：限流lua脚本，脚本位于META-INF/scripts/request_rate_limiter.lua；

2）RedisRateLimiter：基于redis的RateLimiter实现，底层依赖限流lua脚本；

GatewayAutoConfiguration默认提供了一个KeyResolver的实现PrincipalNameKeyResolver，基于java.security.Principal#getName获取限流资源key，在案例中我们使用ExampleKeyResolver替换了默认实现。

GatewayAutoConfiguration在RateLimiter和KeyResolver存在的情况下，注入RequestRateLimiterGatewayFilterFactory限流过滤器工厂，用于创建限流过滤器。

2、RequestRateLimiterGatewayFilterFactory

成员变量：

1）defaultRateLimiter：默认全局RateLimiter，如果针对route路由没有定制，默认是RedisRateLimiter；

2）defaultKeyResolver：默认全局KeyResolver，如果针对route路由没有定制，默认是PrincipalNameKeyResolver；

3）denyEmptyKey：是否拒绝KeyResolver解析为空key的请求，默认为true；

4）emptyKeyStatusCode：如果拒绝空key，返回http状态码，默认403Forbidden；

在ioc容器启动阶段（不同路由配置方式，加载Route时机不同），加载Route需要加载所有Route下的GatewayFilter，RequestRateLimiterGatewayFilterFactory#apply返回一个GatewayFilter。

我们重点看运行时的这个GatewayFilter的逻辑。

总体上分为两步，第一步KeyResolver解析key，第二步RateLimiter限流判断。

KeyResolver通过本次请求解析出需要限流的资源标识，比如针对uri限流，针对uri+用户限流等。

如果KeyResolver解析key为空，默认会拒绝客户端访问，返回403。

这个行为可以全局设置spring.cloud.gateway.filter.request-rate-limiter.denyEmptyKey=false修改；

也可以通过编码方式或配置文件方式针对单路由修改，比如：

KeyResolver解析出resourceKey后，代入RateLimiter的isAllowed判断，是否允许请求通过。

如果不允许通过，默认返回429状态码。

3、RedisRateLimiter

RateLimiter是允许用户自定义实现的，只需要实现isAllowed方法，看一下方法定义。

入参：

routeId=路由id，id=KeyResolver解析的resourceKey。

出参：

allowed=是否允许通过，tokensRemaining=剩余token数量，headers=加入响应头的参数。

这里我们着重分析scg提供的基于Redis的限流器RedisRateLimiter。

RedisRateLimiter核心逻辑都在lua脚本中，我们先搞清楚lua脚本的上下文逻辑。

每个资源涉及两个key：

1）request_rate_limiter.{resourceKey}.tokens：资源的令牌数量；

2）request_rate_limiter.{resourceKey}.timestamp：一个时间戳，代表上次经过rateLimiter的时间（其实是上次填充令牌桶的时间）；

对resourceKey外边加了花括号，是因为如果redisTemplate底层使用官方redis-cluster，需要使用hashtag将两个key路由到同一个slot上。

lua脚本的args参数有四个：

1）replenishRate：令牌每秒填充速率；

2）burstCapacity：令牌桶最大容量；

3）Instant.now().getEpochSecond()：当前时间戳；

4）requestedTokens：每次请求消耗令牌数量，认为是1即可；

script出参有两个：

1）第一个allowed：1-通过，0-不通过

2）第二个tokensLeft：剩余令牌数量

如果执行lua脚本出错，比如redis挂了，script出参降级为(1,-1)，即通过。

接下来重点分析一下lua脚本：META-INF/scripts/request_rate_limiter.lua。

首先计算填满空桶的用时fill_time=桶容量/填充速率=burstCapacity/replenishRate。

此外计算一个生存时间ttl=填桶用时*2向下取整。

获取last_tokens剩余token数量，默认为桶容量。

获取last_refreshed上次令牌桶填充时间，默认为0。

计算计划令牌数量filled_tokens=未填充时间长度delta*填充速率rate+剩余token数量last_tokens，最大不超过桶总容量capacity。

如果计划令牌数量大于等于1，则allowed=true，allowed_num=1，允许通过，最终令牌数量new_tokens=计划令牌数量-1。

如果计划令牌数量小于1，则allowed=false，allowed_num=0，不允许通过，最终令牌数量new_tokens=计划令牌数量。

最后，设置两个key的value并设置ttl，返回allow_num是否通过和new_tokens最终令牌数量。

这里判断ttl>0还有个隐含逻辑，如果用户配置replenishRate:burstCapacity超过2，则这两个key根本不会存入redis，按照lua脚本逻辑每次令牌桶都是满的，请求会被直接放行。

由于对lua也不懂，仅仅是凭借变量名和方法名来揣测了这个逻辑，如果要验证这个猜想，可以通过redis-cli的monitor命令监控redis客户端命令。

比如按照21填充速率+10桶容量配置：

客户端没有发送setex：

但是按照20填充速率+10桶容量配置，客户端就发送了setex，且ttl=1：

三、和Sentinel对比

Sentinel可以支持很多流量防护规则，这里仅针对网关流控规则。

Sentinel的网关限流规则适配了热点参数规则，相关文章之前分享过，源码见ParamFlowChecker#passDefaultLocalCheck。

动态更新

spc默认情况下不支持路由在运行时更新，需要做二次开发。

不过一般情况下都会对RouteLocator和RouteDefinitionLocator做一些二次开发，满足路由动态更新，限流规则顺便也能给一起做了，并不是什么难事。

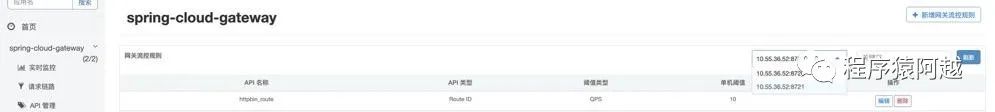

Sentinel提供Dashboard支持运行时对流控配置做增删改查，开箱即用。

资源key解析

Sentinel支持多种资源key解析方式，开箱即用，比如ip、host等等，但是不支持比如spi扩展。

虽然scg不支持这么多开箱即用的key解析方式，但是可以根据业务定制逻辑，只需要实现KeyResolver即可。

阈值类型/流控效果

Sentinel阈值类型支持QPS和并发线程数，scg自带的RateLimiter仅支持QPS。

Sentinel在阈值类型为QPS的基础上，还支持设置流控效果，默认令牌桶算法快速失败，也支持漏桶算法允许排队。

scg仅支持令牌桶算法。

单机流控or集群流控

Sentinel针对SpringCloudGateway提供了网关流控规则，底层适配了热点参数流控规则，是进程级别的单机流控。Sentinel仅针对普通的流控规则提供了集群模式。

scg借助Redis实现了集群流控（令牌桶在jvm内存还是在外部集中存储的区别）。

如果KeyResolver做特殊实现，也可以支持单机流控。举个例子，在KeyResolver中加入类变量instanceId作为进程唯一标识。

但是这样做也不需要用RedisRateLimiter了，自己把lua脚本翻成java代码（比如guava的RateLimiter）实现一个RateLimiter即可。

桶容量/填充速率/时间窗口

桶容量：

Sentinel，桶容量=QPS+burstSize，其中QPS一般用户都会配置，burstSize默认是0。

scg，桶容量=burstCapacity。

填充速率：

Sentinel，填充速率=QPS。

scg，填充速率=replenishRate。

时间窗口：

Sentinel可以自由配置，默认是1秒，前一秒剩余的令牌，不会给后一秒用。

scg，时间窗口取决于ttl，而ttl=math.floor(桶容量/填充速率 * 2)，只要key没有过期，桶里剩余的令牌都可以持续使用。

总结

本章分析了SpringCloudGateway自带的限流组件。

scg通过RequestRateLimiterGatewayFilterFactory#apply为每个Route路由创建一个限流过滤器GatewayFilter。

限流过滤器主要包含两个可扩展组件：

1）KeyResolver：解析资源key，比如基于uri限流、基于uri+用户id限流等，提供默认实现PrincipalNameKeyResolver，基于java.security.Principal#getName获取限流资源key；

2）RateLimiter：限流器，根据资源key判断请求是否能通过限流校验，默认提供基于Redis的实现RedisRateLimiter；

与Sentinel相比（仅针对网关流控规则），scg限流组件短板是：

1）无法在运行时动态更新，需要二次开发，但是一般用scg都有定制，这点可以忽略；

2）资源key解析多半需要用户自己实现；

3）仅支持基于QPS限流，且流控效果仅支持令牌桶算法；

优势是：

1）限流器RateLimiter可扩展，借助scg自带的RedisRateLimiter可实现集群流控，也可以二次开发借助三方限流器实现单机流控；

2）资源key解析可通过KeyResolver扩展；

3）可以不用引入sentinel三方组件，而redis比较常用没什么成本；

4）相较于Sentinel，scg的限流器更容易理解，简单明了；

5）RedisRateLimiter+KeyResolver可移植到需要集群限流的地方，比如网关之下的业务应用，具备通用性；
