软考案例实操必背-基于 RSTP 的可靠网络配置

1.项目背景

公司为提高网络的可靠性，使用了两台高性能交换机作为核心交换机，接入层交换机与核心层交换机互联，形成冗余结构，拓扑如图所示，具体要求如下：

（1）为避免交换环路问题，需配置交换机的 RSTP 功能，加快网络拓扑收敛。要求核心交换机有较高优先级，SW1为根交换机，SW2为备用根交换机，SW1-SW3 和SW1-SW4为主链路；

（2）技术部使用VLAN10，网络地址为10.0.1.0/24，PC1和PC2分别接入到SW3 和SW4。

2.项目规划设计

内部局域网中SW1和SW2为核心交换机，其中将SW1配置为根交换机，SW2为备用根交换机；SW3和SW4作为接入交换机，其中SW1-SW3及SW1-SW4的链路由主链路，SW2-SW4及

SW2-SW3的2条链路作为备用链路。故在STP配置中需将SW1的优先级设为最高，SW2的优

先级为次高，即SW1的优先级为0，SW2的优先级为4096。将连接终端计算机的交换机端口配置为边缘端口，以加速网络的收敛。同时，技术部的计算机划分在 VLAN10的网段内，且计算机连接在不同的交换机上，故交换机之间的链路需配置为Trunk模式。

具体配置步骤如下：

（1）创建 VLAN

（2）将端口划分至相应 VLAN

（3）启开 STP

（4）配置 RSTP 优先级

（5）配置边缘端口

（6）配置各部门计算机的 IP 地址

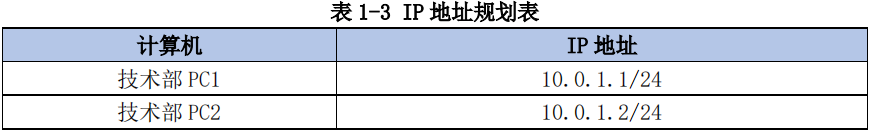

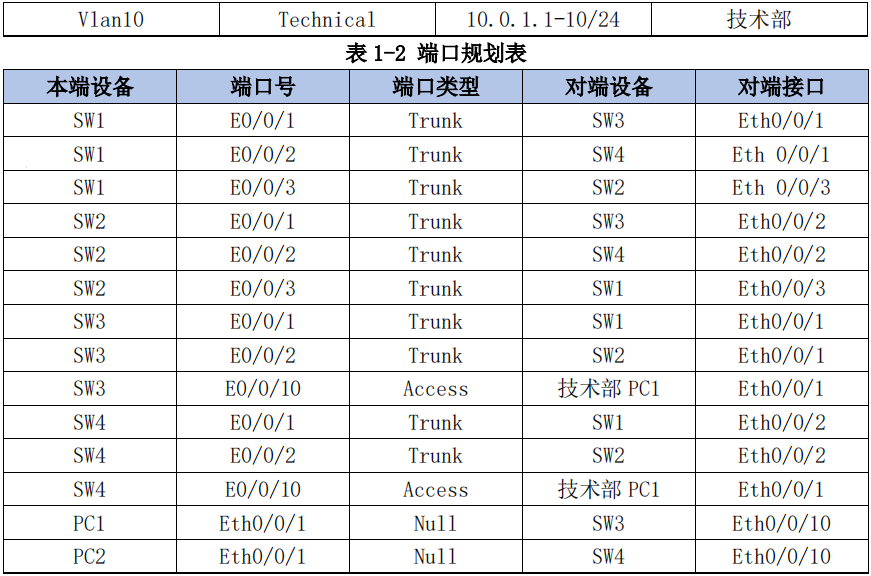

具体规划如下表：

3.项目实施

(1)创建 VLAN

为各部门创建相应的VLAN。

①SW1的配置

[Huawei]system-view
[Huawei]sysname SW1
[SW1]vlan 10
[SW1-vlan10]description Technical

②SW2的配置

[Huawei]system-view

[Huawei]sysname SW2

[SW2]vlan 10

[SW2-vlan10]description Technical

③SW3的配置

[Huawei]system-view
[Huawei]sysname SW3
[SW3]vlan 10
[SW3-vlan10]description Technical

④SW4的配置

[Huawei]system-view
[Huawei]sysname SW4
[SW4]vlan 10
[SW4-vlan10]description Technical

(2)将端口划分至相应 VLAN

①SW1的配置

[SW1]port-group group-member Ethernet 0/0/1 to Ethernet 0/0/3
[SW1-port-group]port link-type trunk
[SW1-Ethernet0/0/1]port link-type trunk
[SW1-Ethernet0/0/2]port link-type trunk
[SW1-Ethernet0/0/3]port link-type trunk
[SW1-port-group]port trunk allow-pass vlan 10
[SW1-Ethernet0/0/1]port trunk allow-pass vlan 10
[SW1-Ethernet0/0/2]port trunk allow-pass vlan 10
[SW1-Ethernet0/0/3]port trunk allow-pass vlan 10

②SW2的配置

[SW2]port-group group-member Ethernet 0/0/1 to Ethernet 0/0/3
[SW2-port-group]port link-type trunk
[SW2-Ethernet0/0/1]port link-type trunk
[SW2-Ethernet0/0/2]port link-type trunk
[SW2-Ethernet0/0/3]port link-type trunk
[SW2-port-group]port trunk allow-pass vlan 10
[SW2-Ethernet0/0/1]port trunk allow-pass vlan 10
[SW2-Ethernet0/0/2]port trunk allow-pass vlan 10
[SW2-Ethernet0/0/3]port trunk allow-pass vlan 10

③SW3的配置

[SW3]interface Ethernet0/0/10
[SW3-Ethernet0/0/10]port link-type access
[SW3-Ethernet0/0/10]port default vlan 10
[SW3]port-group group-member Ethernet 0/0/1 to Ethernet 0/0/2
[SW3-port-group]port link-type trunk
[SW3-Ethernet0/0/1]port link-type trunk
[SW3-Ethernet0/0/2]port link-type trunk
[SW3-port-group]port trunk allow-pass vlan 10
[SW3-Ethernet0/0/1]port trunk allow-pass vlan 10
[SW3-Ethernet0/0/2]port trunk allow-pass vlan 10

④SW4的配置

[SW4]interface Ethernet0/0/10
[SW4-Ethernet0/0/10]port link-type access
[SW4-Ethernet0/0/10]port default vlan 10
[SW4]port-group group-member Ethernet 0/0/1 to Ethernet 0/0/2
[SW4-port-group]port link-type trunk
[SW4-Ethernet0/0/1]port link-type trunk
[SW4-Ethernet0/0/2]port link-type trunk
[SW4-port-group]port trunk allow-pass vlan 10
[SW4-Ethernet0/0/1]port trunk allow-pass vlan 10
[SW4-Ethernet0/0/2]port trunk allow-pass vlan 10

(3)开启STP

①SW1的配置

[SW1]stp mode rstp
Info: This operation may take a few seconds. Please wait for a moment...done.

②SW2的配置

[SW2]stp mode rstp
Info: This operation may take a few seconds. Please wait for a moment...done.

③SW3的配置

[SW3]stp mode rstp
Info: This operation may take a few seconds. Please wait for a moment...done.

④SW4的配置

[SW4]stp mode rstp
Info: This operation may take a few seconds. Please wait for a moment...done.

(4)配置 RSTP 优先级

将SW1配置为主根交换机，SW2为备份根交换机。

方法1：SW1的优先级改为0，SW2的优先级改为4096

①SW1的配置

[SW1]stp priority 0

②SW2的配置

[SW2]stp priority 4096

方法2：首先删除在SW1上所配置的优先级，使用 stp root primary命令配置主根交换机

[SW1]undo stp priority

[SW1]stp root priority

删除在SW2上所配置的优先级，使用 stp root secondary命令配置备份根交换机

[SW1]undo stp priority

[SW1]stp root secondary

(5)配置边缘端口

③SW3的配置

[SW3]interface Ethernet0/0/10

[SW3-Ethernet0/0/10]stp edged-port enable

④SW4的配置

[SW4]interface Ethernet0/0/10

[SW4-Ethernet0/0/10]stp edged-port enable

（6）配置各部门计算机的IP地址

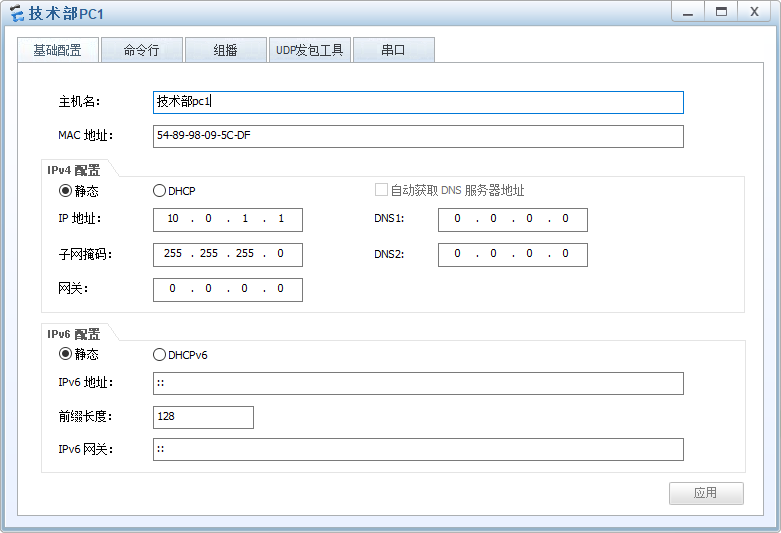

技术部-PC1 IP配置图

技术部-PC2 IP 配置图

4.项目验证

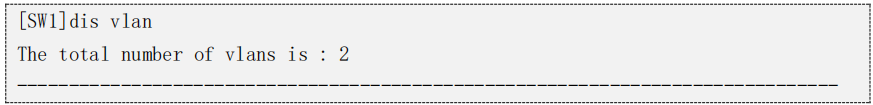

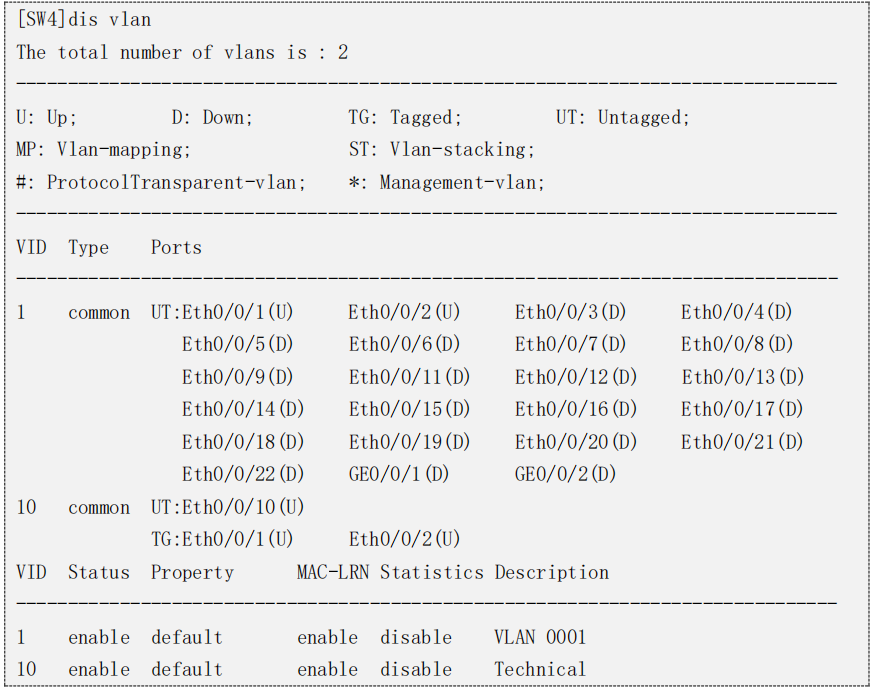

（1）验证各交换机的 VLAN 配置信息

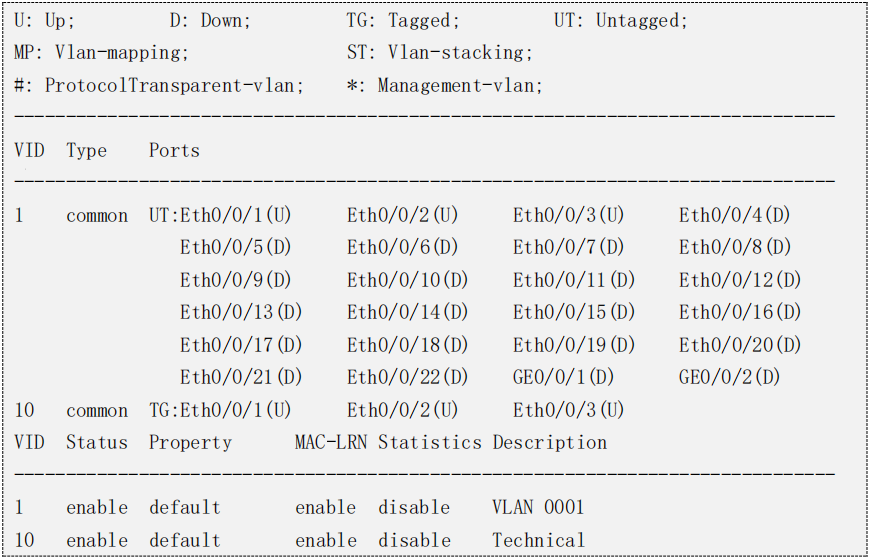

①SW1的配置

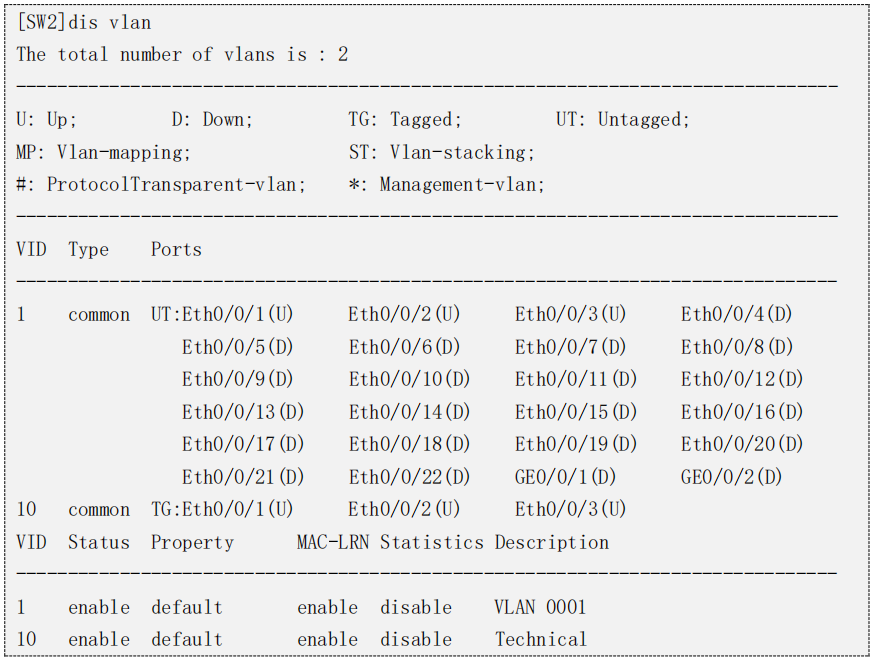

②SW2的配置

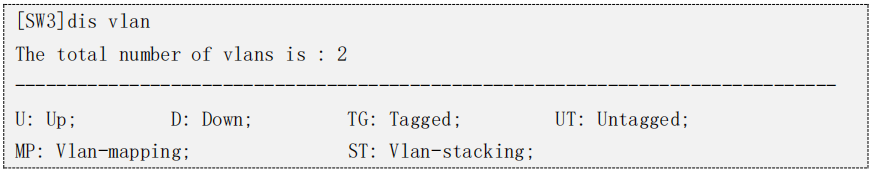

③SW3的配置

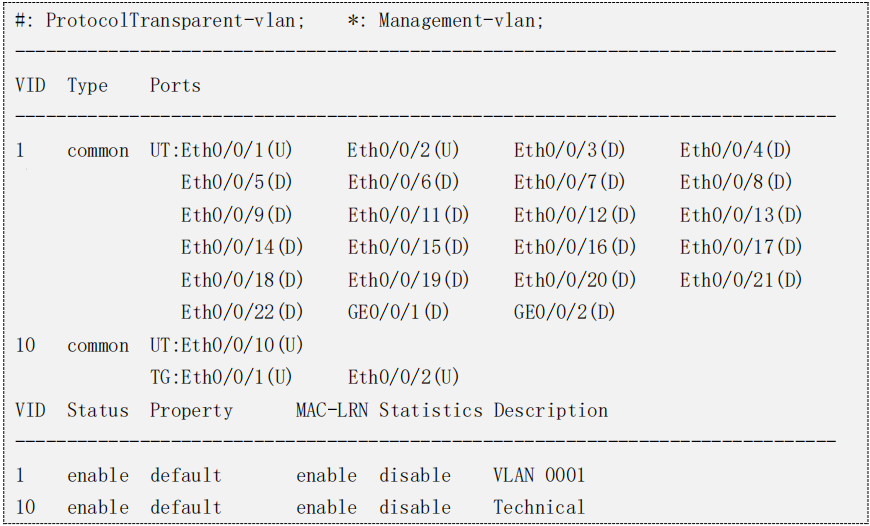

④SW4的配置

（2）查看各交换机的 STP 状态

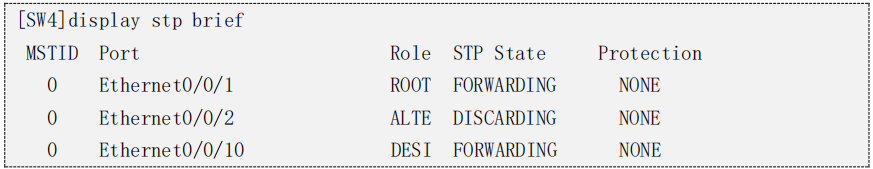

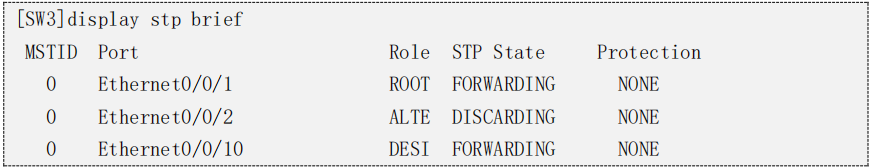

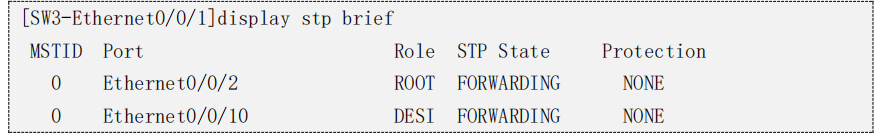

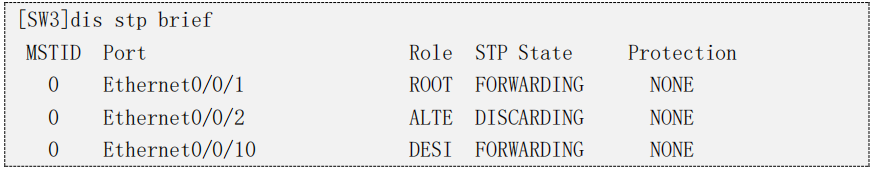

查看各交换机STP状态信息，SW1、SW2使用 display stp 命令查看stp模式是否正确，SW3、SW4使用display stp brief命令查看备用端口是否处于 Discarding状态。

①SW1的配置

[SW1]display stp
-------[CIST Global Info][Mode RSTP]-------
CIST Bridge :32768.4c1f-cc91-20c7
Config Times :Hello 2s MaxAge 20s FwDly 15s MaxHop 20
Active Times :Hello 2s MaxAge 20s FwDly 15s MaxHop 20
CIST Root/ERPC :32768.4c1f-cc52-2ca1 / 200000
CIST RegRoot/IRPC :32768.4c1f-cc91-20c7 / 0
……

②SW2的配置

[SW2]display stp
-------[CIST Global Info][Mode RSTP]-------
CIST Bridge :32768.4c1f-cc8a-17ba
Config Times :Hello 2s MaxAge 20s FwDly 15s MaxHop 20
Active Times :Hello 2s MaxAge 20s FwDly 15s MaxHop 20
CIST Root/ERPC :32768.4c1f-cc52-2ca1 / 200000
CIST RegRoot/IRPC :32768.4c1f-cc8a-17ba / 0
……

③SW3的配置

④SW4的配置

(3)测试各部门计算机的互通性

通过 Ping 命令，测试各部门内部通信息的情况。

使用技术部计算机 PC1 Ping 本部门的计算机 PC2:

PC>ping 10.0.1.2
Ping 10.0.1.2: 32 data bytes, Press Ctrl_C to break
From 10.0.1.2: bytes=32 seq=1 ttl=128 time=63 ms
From 10.0.1.2: bytes=32 seq=2 ttl=128 time=62 ms
From 10.0.1.2: bytes=32 seq=3 ttl=128 time=47 ms
From 10.0.1.2: bytes=32 seq=4 ttl=128 time=62 ms
From 10.0.1.2: bytes=32 seq=5 ttl=128 time=47 ms
--- 10.0.1.2 ping statistics ---
5 packet(s) transmitted
5 packet(s) received
0.00% packet loss
round-trip min/avg/max = 47/56/63 ms
