Linux perf：系统性能监控和分析工具

1. 写在前面

Linux perf 是 Linux 2.6+ 后内置于内核源码树中的性能剖析（profiling）工具,它基于事件采样，以性能事件为基础，针对 CPU 相关性能指标与操作系统相关性能指标进行性能剖析，可用于性能瓶颈查找与热点代码的定位。包含在 Linux 内核 tools/perf 下，通过命令 perf 实现一组子命令：stat , record , report ,[…]

2. perf 是什么？

perf 是由 Linux 官方提供的系统性能分析工具，perf 包含两部分：

perf 命令：用户空间应用程序；
perf_events：Linux 内核子系统；

perf 命令是一个用户空间工具，具备 profiling、tracing 和脚本编写等多种功能，是内核子系统 perf_events 的前置工具。通过 perf 命令可以设置和操作内核子系统 perf_events，完成系统性能数据的收集和分析。

内核子系统 perf_events 提供了性能计数器（hardware performance counters）和性能事件的支持，它以事件驱动型的方式工作，通过收集特定事件（如 CPU 时钟周期，缓存未命中等）来跟踪和分析系统性能。perf_events 是在 2009 年合并到 Linux 内核源代码中，成为内核一个新的子系统。 
虽然 perf 命令是一个用户空间的应用程序，但它却位于 Linux 内核源代码树中，在 tools/perf 目录下。

perf 和 perf_events 最初支持硬件计数器（performance monitoring counters，PMC），后来逐步扩展到支持多种事件源，包括：tracepoints、kernel 软件事件、kprobes、uprobes 和 USDT（User-level statically-defined tracing）。

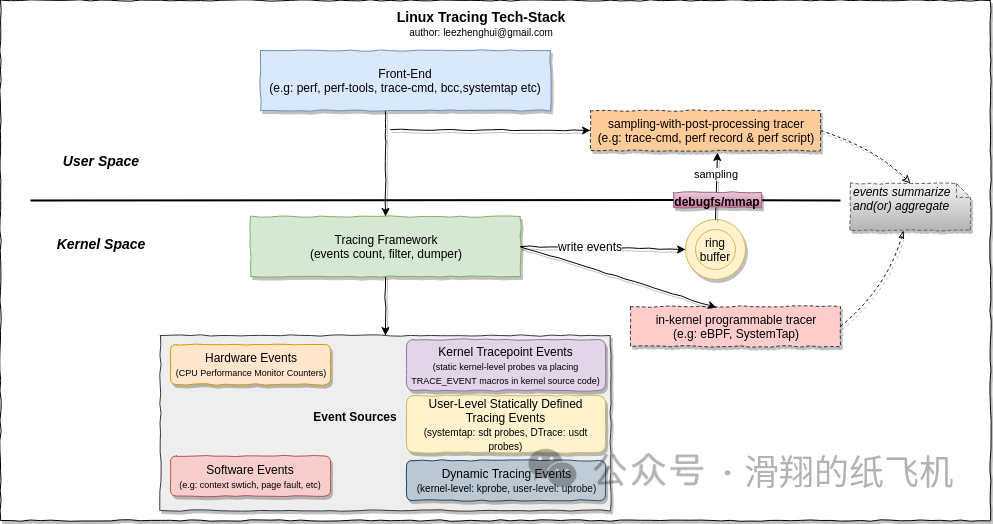

下图显示了 perf 命令和 perf_events 的关系，以及 perf_events 支持的事件源。

2.1 perf event

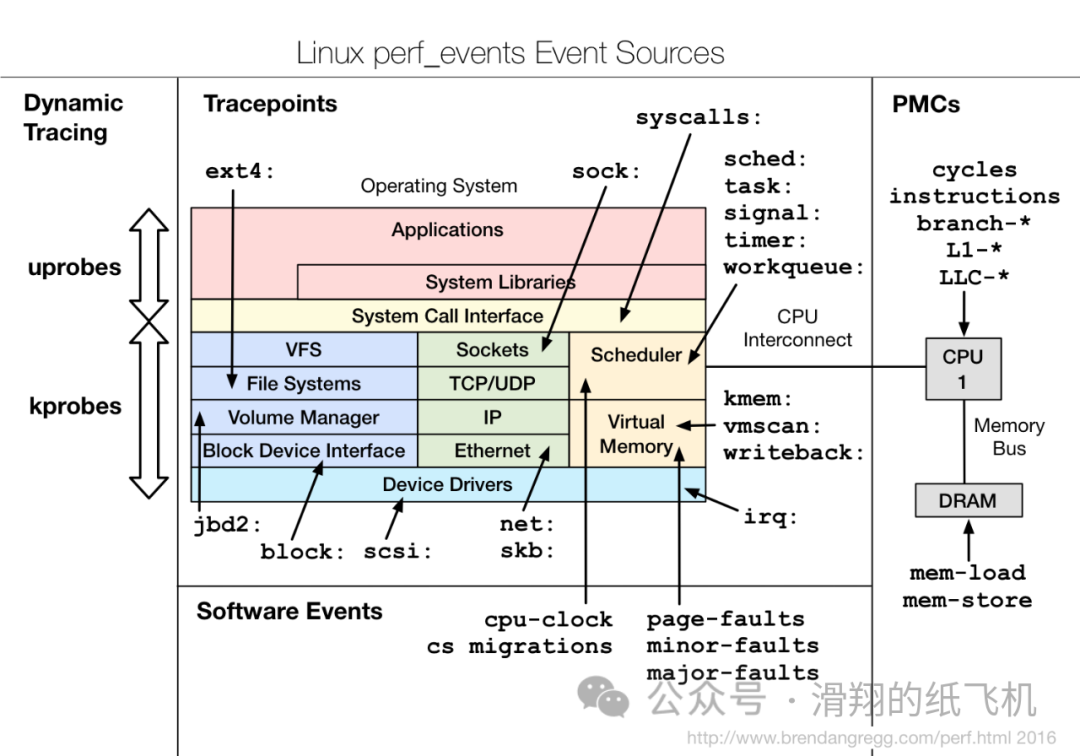

perf 支持来自硬件和软件等方面的各种事件。如下图所示：

event 类型包括:

Hardware Events: CPU 性能监视计数器 PMCs;
Software Events: 基于内核计数器的低级别事件。例如，CPU迁移、缺页中断（minor faults, major faults）等等。
Kernel Tracepoint Events: 硬编码在内核中的静态内核级的检测点，即静态探针
User-Level Statically-Defined Tracing (USDT): 这些是用户级程序和应用程序的静态跟踪点。
Dynamic Tracing: 可以被放置在任何地方的动态探针。对于内核软件，可使用 kprobes 框架，对于用户级软件，则使用 uprobes。
Timed Profiling: 使用 perf record -FHz 选项以指定频率收集的快照。这通常用于 CPU 使用情况分析，其工作原理是周期性的产生时钟中断事件。

与其他性能分析工具相比，perf 特别适合 CPU 分析，它能对运行在 CPU 上代码调用栈（stack traces）进行采样，以确定程序在 CPU 上的运行情况，识别和优化代码中的热点。这种 CPU Profiling 能力是基于硬件计数器 (performance monitoring counters，PMC) 实现的，而 PMC 被内核子系统 perf_events 包装成了 Hardware Event。

list 子命令列出当前可用的事件：

root@dev:~# sudo perf list
---------------------------------------------------------------------------------
List of pre-defined events (to be used in -e):

  alignment-faults                                   [Software event]
  bpf-output                                         [Software event]
  context-switches OR cs                             [Software event]
  cpu-clock                                          [Software event]
  cpu-migrations OR migrations                       [Software event]
  dummy                                              [Software event]
  emulation-faults                                   [Software event]
  major-faults                                       [Software event]
  minor-faults                                       [Software event]
  page-faults OR faults                              [Software event]
  task-clock                                         [Software event]

  duration_time                                      [Tool event]

  msr/smi/                                           [Kernel PMU event]
  msr/tsc/                                           [Kernel PMU event]

  rNNN                                               [Raw hardware event descriptor]
  cpu/t1=v1[,t2=v2,t3 ...]/modifier                  [Raw hardware event descriptor]
   (see 'man perf-list' on how to encode it)

  mem:<addr>[/len][:access]                          [Hardware breakpoint]

  alarmtimer:alarmtimer_cancel                       [Tracepoint event]
  alarmtimer:alarmtimer_fired                        [Tracepoint event]
... ...

2.2 采样事件

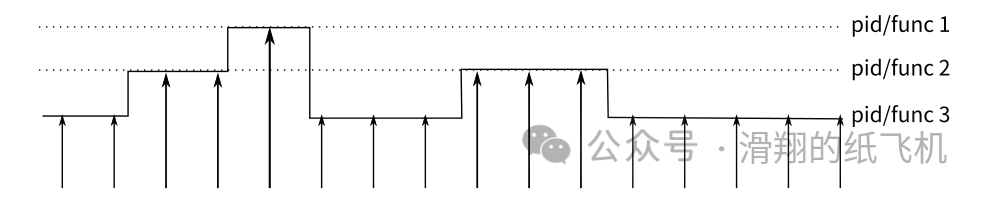

perf -FHz ：perf 每隔一个固定的时间，就在CPU上（每个核上都有）产生一个中断，在中断上看看，当前是哪个pid，哪个函数，然后给对应的pid和函数加一个统计值，这样，我们就知道CPU有百分几的时间在某个pid，或者某个函数上了。

这种方式可以推广到各种事件，此时使用的不再是 -FHz 指定的频率，而是 -e 参数指定的各种 event。当指定的事件发生的时候，perf 就会上来冒个头，看看击中了谁，然后算出分布，我们就知道谁会引发特别多的那个事件了。

所以本质上 perf 属于一种抽样统计。既然是抽样统计我们就要警惕抽样带来的抽样误差。每次看 perf report 的报告，首先要去注意一下总共收集了多少个点，如果你只有几十个点，你这个报告就可能很不可信了。

3. 如何安装 perf

3.1 安装

Linux 系统上没有预装 perf 程序，安装方式因 Linux 发行版而异：

Ubuntu/Debian：

sudo apt install linux-tools-$(uname -r) linux-tools-generic

RHEL/CentOS：

sudo yum install perf

Fedora：

sudo dnf install perf

打印版本号，表明安装成功。

root@dev:~# perf --version
---------------------------------------------------------------------------------
perf version 5.4.257

3.2 允许普通用户使用

perf 命令默认需要 sudo 权限，要允许普通用户使用 perf，执行以下操作：

(1) 切换到 root 用户：

sudo su -

(2) 输入以下命令：

echo 0 > /proc/sys/kernel/perf_event_paranoid

该命令允许普通用户在当前会话中使用 perf 工具。

(3) 切换回普通用户：

exit

示例：

test@dev:~$ sudo su -
root@dev:~# echo 0 > /proc/sys/kernel/perf_event_paranoid
root@dev:~# exit
logout

test@dev:~$ perf --version
perf version 5.4.257

要保留更改，请执行以下操作：

(1) 编辑sysctl 配置文件：

sudo nano /etc/sysctl.conf

(2) 在文件中添加以下内容：

kernel.perf_event_paranoid = 0

(3) 保存更改并退出

4. Linux perf 命令语法

语法：perf <options> subcommand <options/arguments>

perf 工具的工作原理与 git 类似，包含不同子命令和活动界面。在不带任何选项或参数的情况下运行该命令，会显示可用子命令列表。

4.1 Linux perf 子命令

常用的 perf 子命令：

子命令（Subcommand）	描述
annotate	解析perf record生成的perf.data文件，显示被注释的代码;
list	列出当前系统支持的所有性能事件。包括硬件性能事件、软件性能事件以及检查点;
stat	执行某个命令，收集特定进程的性能概况，包括CPI、Cache丢失率等;
record	收集采样信息，并将其记录在数据文件中。随后可通过其它工具对数据文件进行分析;
report	读取perf record创建的数据文件，并给出热点分析结果;
script	执行perl或python写的功能扩展脚本、生成脚本框架、读取数据文件中的数据信息等;
top	类似于linux的top命令，对系统性能进行实时分析;
diff	对比两个数据文件的差异。能够给出每个符号（函数）在热点分析上的具体差异;
archive	根据数据文件记录的build-id，将所有被采样到的elf文件打包。利用此压缩包，可以再任何机器上分析数据文件中记录的采样数据;
bench	perf中内置的benchmark，目前包括两套针对调度器和内存管理子系统的benchmark
buildid-cache	管理perf的buildid缓存，每个elf文件都有一个独一无二的buildid;buildid被perf用来关联性能数据与elf文件;
buildid-list	列出数据文件中记录的所有buildid;
evlist	列出数据文件perf.data中所有性能事件;
inject	该工具读取perf record工具记录的事件流，并将其定向到标准输出。在被分析代码中的任何一点，都可以向事件流中注入其它事件;
kmem	针对内核内存（slab）子系统进行追踪测量的工具;
kvm	用来追踪测试运行在KVM虚拟机上的Guest OS;
lock	分析内核中的锁信息，包括锁的争用情况，等待延迟等;
mem	内存存取情况;
sched	针对调度器子系统的分析工具;
test	perf对当前软硬件平台进行健全性测试，可用此工具测试当前的软硬件平台是否能支持perf的所有功能;
timechart	针对测试期间系统行为进行可视化的工具;
trace	关于syscall的工具;
probe	用于定义动态检查点;

要显示各个子命令的选项，执行：perf <subcommand> -h

test@dev:~$ perf stat -h
---------------------------------------------------------------------------------
 Usage: perf stat [<options>] [<command>]

    -a, --all-cpus        system-wide collection from all CPUs
    -A, --no-aggr         disable CPU count aggregation
    -B, --big-num         print large numbers with thousands' separators
    -C, --cpu <cpu>       list of cpus to monitor in system-wide
    -D, --delay <n>       ms to wait before starting measurement after program start
    -d, --detailed        detailed run - start a lot of events
    -e, --event <event>   event selector. use 'perf list' to list available events
    -G, --cgroup <name>   monitor event in cgroup name only
    -g, --group           put the counters into a counter group
    -I, --interval-print <n>
                          print counts at regular interval in ms (overhead is possible for values <= 100ms)
    -i, --no-inherit      child tasks do not inherit counters
    -M, --metrics <metric/metric group list>
                          monitor specified metrics or metric groups (separated by ,)
    -n, --null            null run - dont start any counters
    -o, --output <file>   output file name
    -p, --pid <pid>       stat events on existing process id
    -r, --repeat <n>      repeat command and print average + stddev (max: 100, forever: 0)
... ...

5. Linux perf 命令示例

使用 perf 命令分析性能：

perf list 查看当前系统支持的性能事件;
perf stat 执行某个命令，收集特定进程的性能概况，包括CPI、Cache丢失率等;
perf record 收集采样信息，并将其记录在数据文件中。随后可通过其它工具对数据文件进行分析;
perf report 读取perf record创建的数据文件，并给出热点分析结果;
perf script 执行perl或python写的功能扩展脚本、生成脚本框架、读取数据文件中的数据信息等;

5.1 Perf list

root@dev:~# sudo perf list
---------------------------------------------------------------------------------
List of pre-defined events (to be used in -e):

  alignment-faults                                   [Software event]
  bpf-output                                         [Software event]
  context-switches OR cs                             [Software event]
  cpu-clock                                          [Software event]
  cpu-migrations OR migrations                       [Software event]
  dummy                                              [Software event]
  emulation-faults                                   [Software event]
  major-faults                                       [Software event]
  minor-faults                                       [Software event]
  page-faults OR faults                              [Software event]
  task-clock                                         [Software event]

  duration_time                                      [Tool event]

  msr/smi/                                           [Kernel PMU event]
  msr/tsc/                                           [Kernel PMU event]
... ...

显示 software events 列表：

root@dev:~# sudo perf list sw
---------------------------------------------------------------------------------
List of pre-defined events (to be used in -e):

  alignment-faults                                   [Software event]
  bpf-output                                         [Software event]
  context-switches OR cs                             [Software event]
  cpu-clock                                          [Software event]
  cpu-migrations OR migrations                       [Software event]
  dummy                                              [Software event]
  emulation-faults                                   [Software event]
  major-faults                                       [Software event]
  minor-faults                                       [Software event]
  page-faults OR faults                              [Software event]
  task-clock                                         [Software event]

  duration_time                                      [Tool event]

5.2 Perf stat

perf stat 运行命令并收集命令执行过程中的 Linux 性能统计数据。当我们运行 dd 时，系统中会发生什么？

root@dev:~# sudo perf stat dd if=/dev/zero of=test.iso bs=10M count=1
---------------------------------------------------------------------------------
1+0 records in
1+0 records out
10485760 bytes (10 MB, 10 MiB) copied, 0.022202 s, 472 MB/s

 Performance counter stats for 'dd if=/dev/zero of=test.iso bs=10M count=1':

             24.10 msec task-clock                #    0.576 CPUs utilized
                 2      context-switches          #    0.083 K/sec
                 2      cpu-migrations            #    0.000 K/sec
              2645      page-faults               #    0.110 M/sec
        62,025,623      cycles                    #    2.8Ghz
         6,299,287      stalled-cycles-frontend   #    10.16% frontend cycles idle
        24,456,020      stalled-cycles-backend    #    39.43% backend cycles idle
         6,299,287      instructions              #    0.20 insns per cycle
                                                  #    1.93 stalled cycles per insn

         3,552,630      branches                  #    162.873 M/sec
            51,348      branch-misses             #    1.45% of all branches

       0.041854933 seconds time elapsed

       0.000000000 seconds user
       0.024977000 seconds sys

上述统计数据表明:

(1) 执行 dd 命令占用 CPU 24.10 msec。如果用这个数字除以下面的 “seconds time elapsed”值（0.041854933 s => 41.85493 msec），就会得出 0.5757（CPU 使用率）。

(2) 在执行命令时，2 context-switches 2 次上下文切换（也称为进程切换）表明 CPU 从一个进程（或线程）切换到另一个进程（或线程）15 次。

(3) 2 次 CPU 迁移是 2 核 CPU 平均分配工作负载的预期结果。在这段时间内（24.10 毫秒），CPU 总共消耗了 62,025,623 个 CPU 周期，除以 24.10 秒得 2.843 GHz。

(4) 如果我们将周期数除以指令总数，就会得到 4.9 个周期/指令，这意味着每条指令平均需要近 5 个 CPU 周期才能完成。我们可以将此归咎于 branches 和 branch-misses 的数量，因为它们最终浪费或误用了 CPU 周期。

(5) 在执行命令的过程中，总共遇到了 3,552,630 个 branches。这是代码中决策点和循环的 CPU-level 表示。branches 越多，性能越低。为了弥补这一缺陷，所有现代 CPU 都会尝试预测代码的流向。51 348 次 branch-misses 表明预测功能有 1.45% 的时间是错误的。

同样的原理也适用于在应用程序运行时收集统计数据。只需启动所需的应用程序，并在一段合理的时间后关闭它，perf 就会在屏幕上显示统计信息。通过分析这些统计数据，可以找出潜在的问题。

收集 5s 内 Linux 性能统计数据：

整个系统在 5 秒钟内收集的详细报告。在没有参数 5 的情况下，系统测量直至使用 CTRL+C 终止。

root@dev:~# sudo perf stat -a sleep 5

---------------------------------------------------------------------------------

 Performance counter stats for 'system wide':

          20050.80 msec cpu-clock                 #    3.999 CPUs utilized
              2739      context-switches          #    0.137 K/sec
                 4      cpu-migrations            #    0.000 K/sec
              1527      page-faults               #    0.076 K/sec
   <not supported>      cycles
   <not supported>      instructions
   <not supported>      branches
   <not supported>      branch-misses

       5.013329052 seconds time elapsed

按类型统计 Linux 内核系统调用:

sudo perf stat -e 'syscalls:sys_enter_*' -a sleep 5

5秒后，显示所有系统范围的调用及其计数。

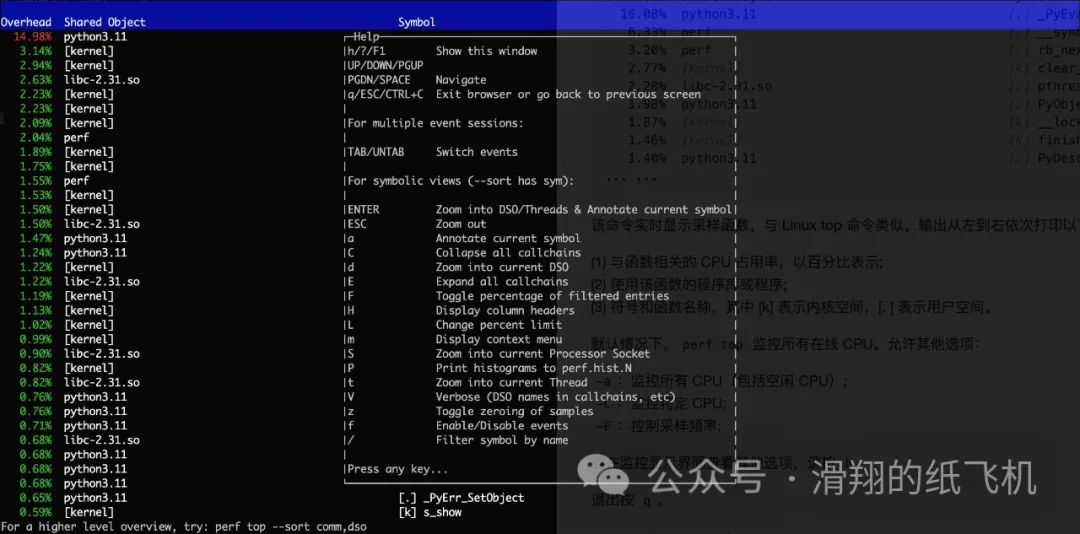

5.3 Perf top

perf top 与 top 命令类似，它几乎实时显示系统概况（也称为实时分析）。

显示所有 cycles 事件:

root@dev:~# sudo perf top -a
---------------------------------------------------------------------------------
Samples: 8K of event 'cpu-clock:pppH', 4000 Hz, Event count (approx.): 2109843750 lost: 0/0 drop: 0/0
Overhead  Shared Object                                                Symbol
  10.96%  perf                                                         [.] __symbols__insert
   9.79%  python3.11                                                   [.] _PyEval_EvalFrameDefault
   7.22%  [kernel]                                                     [k] clear_page_erms
   4.07%  perf                                                         [.] rb_next
   2.38%  libc-2.31.so                                                 [.] pthread_attr_setschedparam
   1.91%  libc-2.31.so                                                 [.] explicit_bzero
   1.56%  libelf-0.176.so                                              [.] gelf_getsym
   1.33%  perf                                                         [.] rust_demangle_callback
   1.33%  [kernel]                                                     [k] __softirqentry_text_start
   1.33%  libc-2.31.so                                                 [.] calloc
   1.28%  [kernel]                                                     [k] __d_looku

显示所有与 CPU 时钟相关的事件:

root@dev:~# sudo perf top -e cpu-clock
---------------------------------------------------------------------------------
Samples: 7K of event 'cpu-clock', 4000 Hz, Event count (approx.): 1841687500 lost: 0/0 drop: 0/0
Overhead  Shared Object                                      Symbol
  11.86%  perf                                               [.] __symbols__insert
  10.46%  python3.11                                         [.] _PyEval_EvalFrameDefault
   6.13%  perf                                               [.] rb_next
   2.38%  libc-2.31.so                                       [.] pthread_attr_setschedparam
   1.78%  [kernel]                                           [k] clear_page_erms
   1.65%  perf                                               [.] rust_demangle_callback
   1.61%  libc-2.31.so                                       [.] explicit_bzero
   1.55%  libelf-0.176.so                                    [.] gelf_getsym

从左到右三列：

(1) 与函数相关的 CPU 占用率(自运行开始以来采样的百分比)，以百分比表示;
(2) 使用该函数的程序库或程序;
(3) 符号和函数名称，其中 [k] 表示内核空间，[. ] 表示用户空间。

默认情况下，perf top 监控所有在线 CPU。允许其他选项：

-a：监控所有 CPU（包括空闲 CPU）;
-C：监控特定 CPU;
-F：控制采样频率;

要在监控显示界面查看其他选项，请按 h。

退出按 q。

5.4 Perf record

perf record 运行一条命令，并将统计数据保存到当前工作目录下名为 perf.data 的文件中。它的运行方式与 perf stat 类似。

输入 perf record，然后输入执行命令：

root@dev:~# sudo perf record dd if=/dev/null of=test.iso bs=10M count=1
---------------------------------------------------------------------------------
0+0 records in
0+0 records out
0 bytes copied, 0.000256291 s, 0.0 kB/s
[ perf record: Woken up 1 times to write data ]
[ perf record: Captured and wrote 0.013 MB perf.data (32 samples) ]

perf.data：

root@dev:~# ls -l
---------------------------------------------------------------------------------
-rw------- 1 root    root         21844 Jan  6 23:44 perf.data

5.5 Perf report

perf report 将上述 perf.data 中收集的数据格式化为性能报告：

root@dev:~# sudo perf report
---------------------------------------------------------------------------------
Samples: 32  of event 'cpu-clock:pppH', Event count (approx.): 8000000
Overhead  Command  Shared Object      Symbol
   9.38%  dd       [kernel.kallsyms]  [k] __lock_text_start
   9.38%  dd       [kernel.kallsyms]  [k] find_get_entries
   9.38%  dd       [kernel.kallsyms]  [k] truncate_inode_pages_range
   6.25%  dd       [kernel.kallsyms]  [k] ext4_invalidatepage
   6.25%  dd       [kernel.kallsyms]  [k] truncate_cleanup_page
   3.12%  dd       [kernel.kallsyms]  [k] block_invalidatepage
   3.12%  dd       [kernel.kallsyms]  [k] do_last
   3.12%  dd       [kernel.kallsyms]  [k] ext4_releasepage
   3.12%  dd       [kernel.kallsyms]  [k] file_path
   3.12%  dd       [kernel.kallsyms]  [k] filemap_map_pages
   3.12%  dd       [kernel.kallsyms]  [k] free_pcp_prepare
   3.12%  dd       [kernel.kallsyms]  [k] free_unref_page_list
   3.12%  dd       [kernel.kallsyms]  [k] jbd2_journal_try_to_free_buffers
   3.12%  dd       [kernel.kallsyms]  [k] kmem_cache_free
   3.12%  dd       [kernel.kallsyms]  [k] mark_page_accessed
   3.12%  dd       [kernel.kallsyms]  [k] page_cache_free_page.isra.0
   3.12%  dd       [kernel.kallsyms]  [k] page_mapped

使用 perf script 命令可以打印收集在 perf.data 中的每个样本：

root@dev:~# sudo perf script
---------------------------------------------------------------------------------
              dd 300223 223778.568539:     250000 cpu-clock:pppH:      7fd7de4bc3d7 __get_cpu_features+0x15d7 (/usr/lib/x86_64-linux-gnu/ld-2.31.so)
              dd 300223 223778.568720:     250000 cpu-clock:pppH:  ffffffffbb84e048 vma_interval_tree_remove+0x158 ([kernel.kallsyms])
              dd 300223 223778.568968:     250000 cpu-clock:pppH:  ffffffffbb931bc5 userfaultfd_unmap_prep+0x5 ([kernel.kallsyms])
              dd 300223 223778.569222:     250000 cpu-clock:pppH:  ffffffffbb8e583f do_last+0x22f ([kernel.kallsyms])
              dd 300223 223778.569490:     250000 cpu-clock:pppH:  ffffffffbb8ce6d5 file_path+0x5 ([kernel.kallsyms])
              dd 300223 223778.569725:     250000 cpu-clock:pppH:  ffffffffbb8e1e6f path_init+0x1f ([kernel.kallsyms])
              dd 300223 223778.569986:     250000 cpu-clock:pppH:  ffffffffbb819894 filemap_map_pages+0x334 ([kernel.kallsyms])
              dd 300223 223778.570221:     250000 cpu-clock:pppH:  ffffffffbc09a028 xas_load+0x28 ([kernel.kallsyms])

5.6 查看进程 CPU 性能

使用 -p 选项并提供进程 ID (PID)，将 CPU 性能统计数据附加到特定运行进程：

sudo perf -p <PID> sleep 5

示例：

root@dev:~# sudo perf stat -p 831 sleep 5
---------------------------------------------------------------------------------

 Performance counter stats for process id '831':

              4.96 msec task-clock                #    0.001 CPUs utilized
               175      context-switches          #    0.035 M/sec
                 0      cpu-migrations            #    0.000 K/sec
                 0      page-faults               #    0.000 K/sec
   <not supported>      cycles
   <not supported>      instructions
   <not supported>      branches
   <not supported>      branch-misses

       5.003798082 seconds time elapsed
