Spring Boot layered(分层) jar 构建docker镜像

Docker分层

Docker 容器由基本映像和附加层组成。一旦构建了各个层，它们将保持缓存状态，后续构建，就会使用缓存，构建更快低层次的变化也会重建较高层次的变化。因此，我们在构建镜像的时候最好将不经常变化的图层保留在底部，而经常变化的图层应该放在顶部。这样就能提高构建docker效率和启动时间。

Spring Boot分层

Spring boot 在2.3之后也提供了应用分层,默认分层如下这里可以看到应用层是独立一层，我们在修改应用代码的时候就只用构建应用层即可。spring-boot-loader、dependencies层就可以使用缓存，从而减少docker镜像的创建和启动时间。

分层打包

传统打包

<build>
  <plugins>
   <plugin>
    <groupId>org.apache.maven.plugins</groupId>
    <artifactId>maven-compiler-plugin</artifactId>
    <configuration>
     <source>11</source>
     <target>11</target>
    </configuration>
   </plugin>
   <plugin>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-maven-plugin</artifactId>
    <version>${spring-boot.version}</version>
    <executions>
     <execution>
      <goals>
       <goal>repackage</goal>
      </goals>
     </execution>
    </executions>
   </plugin>
  </plugins>
 </build>

这种方式是将整个Spring Boot打成一个jar，没有分层

在Spring Boot 2.3之后添加了分层配置我们在打包插件中开启分层打包

分层打包

<build>
  <plugins>
   <plugin>
    <groupId>org.apache.maven.plugins</groupId>
    <artifactId>maven-compiler-plugin</artifactId>
    <configuration>
     <source>11</source>
     <target>11</target>
    </configuration>
   </plugin>
   <plugin>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-maven-plugin</artifactId>
    <version>${spring-boot.version}</version>
    <configuration>
     <layers>
      <enabled>true</enabled>
     </layers>
    </configuration>
    <executions>
     <execution>
      <goals>
       <goal>repackage</goal>
      </goals>
     </execution>
    </executions>
   </plugin>
  </plugins>
 </build>

这样打出来的jar是分层的

实战

创建Spring Boot demo项目

项目结构

Spring Boot layered(分层) jar 构建docker镜像 — 在这里插入图片描述

pom 依赖

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
   xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
   xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
 <parent>
  <artifactId>spirng-boot-kubernetes</artifactId>
  <groupId>com.zou</groupId>
  <version>1.0.0</version>
 </parent>
 <modelVersion>4.0.0</modelVersion>

 <artifactId>spring-boot-kuberntes-docker</artifactId>

 <properties>
  <maven.compiler.source>11</maven.compiler.source>
  <maven.compiler.target>11</maven.compiler.target>
 </properties>

 <dependencies>
  <dependency>
   <groupId>org.springframework.boot</groupId>
   <artifactId>spring-boot-starter-web</artifactId>
  </dependency>
 </dependencies>


 <build>
  <plugins>
   <plugin>
    <groupId>org.apache.maven.plugins</groupId>
    <artifactId>maven-compiler-plugin</artifactId>
    <configuration>
     <source>11</source>
     <target>11</target>
    </configuration>
   </plugin>
   <plugin>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-maven-plugin</artifactId>
    <version>${spring-boot.version}</version>
    <configuration>
     <layers>
      <enabled>true</enabled>
     </layers>
    </configuration>
    <executions>
     <execution>
      <goals>
       <goal>repackage</goal>
      </goals>
     </execution>
    </executions>
   </plugin>
  </plugins>
 </build>

</project>

测试代码

Application

@SpringBootApplication
public class Application {

 public static void main(String[] args) {
  TimeZone.setDefault(TimeZone.getTimeZone("Asia/Shanghai"));
  SpringApplication.run(Application.class, args);
 }
}

TestController

@RestController
@RequestMapping
public class TestController {

 @GetMapping("test")
 public String test() {
  return "hello docker image";
 }
}

编写Dockerfile

# 指定基础镜像，这是分阶段构建的前期阶段
FROM adoptopenjdk/openjdk11 as builder
# 执行工作目录
WORKDIR application
# 配置参数
ARG JAR_FILE=target/*.jar
# 将编译构建得到的jar文件复制到镜像空间中
COPY ${JAR_FILE} application.jar
# 通过工具spring-boot-jarmode-layertools从application.jar中提取拆分后的构建结果
RUN java -Djarmode=layertools -jar application.jar extract

# 正式构建镜像
FROM adoptopenjdk/openjdk11
WORKDIR application
# 前一阶段从jar中提取除了多个文件，这里分别执行COPY命令复制到镜像空间中，每次COPY都是一个layer
COPY --from=builder application/dependencies/ ./
COPY --from=builder application/spring-boot-loader/ ./
COPY --from=builder application/snapshot-dependencies/ ./
COPY --from=builder application/application/ ./
ENTRYPOINT ["java", "org.springframework.boot.loader.JarLauncher"]

打包

我们在项目根目录执行打包命令

mvn clean package -U -DskipTests

如果我们解压我们的jar就会发现多了layers.idx文件，打开文件我们会发现有如下内容

dependencies
spring-boot-loader
snapshot-dependencies
application

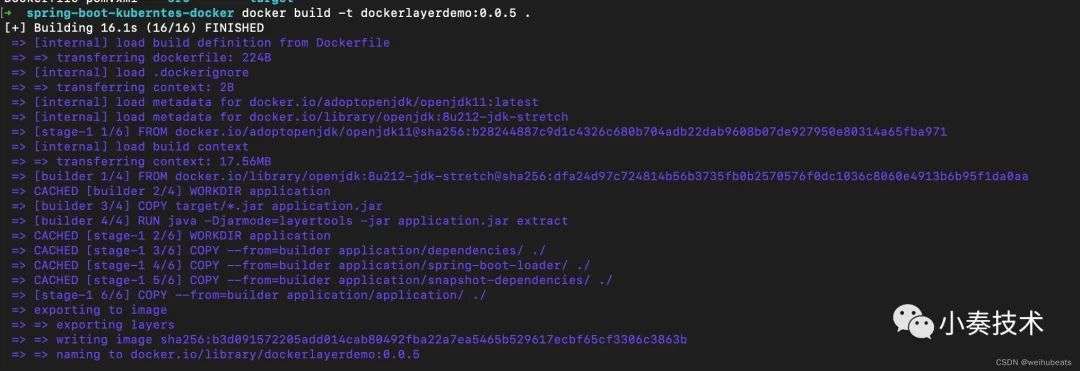

构建docker 镜像

我们在Dockerfile根目录执行如下命令

docker build -t dockerlayerdemo:0.0.5 .

第一次构建可能会有点慢，如果我们后续改了文件重新打包成镜像会快很多，因为有缓存，我们打包又是分了层，这种分层方式比打整个jar包的方式大概能快1倍的速度左右，具体性能差异还是要自己多测试

运行docker镜像

执行如下命令

docker run -d -p 8080:8080 dockerlayerdemo:0.0.5

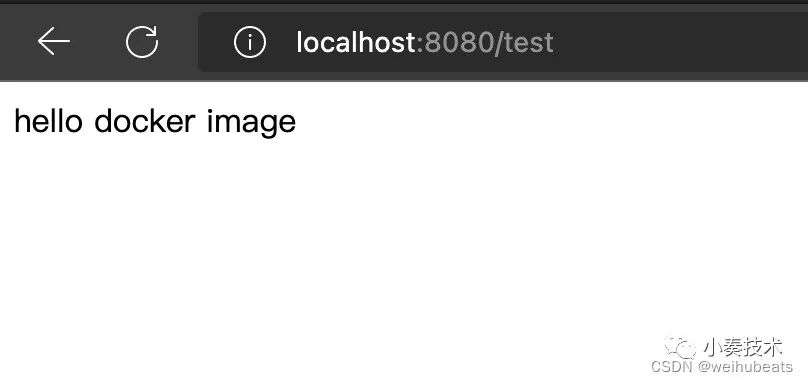

启动完成后我们访问测试接口

localhost:8080/test

可以看到可以正常访问

自定义分层

如果我们仔细看上面的会发现依赖不会在构建的时候共享，所以我们需要自定义配置调整下在Spring Boot中我们可以通过配置文件来调优自定义分层我们建立一个layers.xml

<layers xmlns="http://www.springframework.org/schema/boot/layers"
    xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xsi:schemaLocation="http://www.springframework.org/schema/boot/layers
                     https://www.springframework.org/schema/boot/layers/layers-2.3.xsd">
    <application>
        <into layer="spring-boot-loader">
            <include>org/springframework/boot/loader/**</include>
        </into>
        <into layer="application" />
    </application>
    <dependencies>
        <into layer="snapshot-dependencies">
            <include>*:*:*SNAPSHOT</include>
        </into>
        <into layer="dependencies" />
    </dependencies>
    <layerOrder>
        <layer>dependencies</layer>
        <layer>spring-boot-loader</layer>
        <layer>snapshot-dependencies</layer>
        <layer>application</layer>
    </layerOrder>
</layers>

然后再maven中指定配置文件

<plugin>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-maven-plugin</artifactId>
    <configuration>
        <layers>
            <enabled>true</enabled>
            <configuration>${project.basedir}/src/layers.xml</configuration>
        </layers>
    </configuration>
</plugin>
