Transformer 在机器学习的家族中一直占据很重要的地位，不仅仅在NLP中会使用到，在CV和推荐系统当中，也能频繁看到它的身影。我们力争一篇文章搞定有关Transformer的全部内容，不管是知识上的，还是工程上的。

1.Self-attenstion

Attention 机制是用来做什么的 ？

Attention 机制最早的提出是针对序列模型的，出处是 Bengio 大神在2015年的这篇文章：

Bengio 大神其实是借鉴了生物在观察、学习、思考行为中的过程的一种独特的生理机制，这种机制就是 Attention 机制。大家都能有感觉，我们在获取信息的时候，通常是先从宏观上建立一个比较模糊的认识，然后又在红馆认识下，发现一些比较重要的信息，对于这些重要的信息，我们花费更多的注意力进行观察、学习和思考。

我们来看一下下面这张图，测试一下你大脑的注意力。在看图的过程中，试试回答一下，在这张图中你能看到多少张脸？（你可以把答案写在评论区 ）

答案我先卖个关子，但是你一定发现了，当你把注意力放在不同的位置时，你能看到的脸也并不相同。这其实就是大脑的注意力机制，可以说我们无时无刻不在使用这种能力，只是我们并没有把注意力放在上面。你说是吗！

不同任务上，注意力的应用

① 机器视觉

首先，我们看看在视觉任务，我们应该怎么去理解 Attention：

当我们去看上面这张照片的时候，我们首先就是先去看整体，这里有车、有街道、还有很多的广告牌，不知道大家是否有感受到，当我开始描述这些的时候，其实就是我把注意力放在了这些上面了。那当我们想要跟深入了解这张图片的时候，我就要把注意力放的更聚焦。比如说，我想知道这是拍的哪里，那我可能会试着去看看广告牌上的文字，看这些文字是不是能给我一些启示。

就像上面这张图一样，我们可能会试着把注意力放到不同的区域，那我们就能够得到更多的关于不同角度的信息。这些信息，正是我们希望在图像处理的时候希望得到的。

② 自然语言

我们再来看看在自然语言处理任务中，Attention 机制表示的又是什么呢？

比如说上面的这句话，“她正在吃一个绿色的苹果”，这里我们可以比较清楚的看到，“吃”和“苹果”有很强的联系，那我们就希望在处理吃这个单词的时候，能够在语义中，包含一定的苹果的信息，这样能够帮助我们更好的理解“吃”这个动作。“绿色的”和“苹果”也是一样的，Attention的机制能够帮助我们在处理单个的 token 的时候，带有一定的上下文信息。这就像是一种“软性记忆”一样，帮助我们记住上下文中包含的信息。

当我们看一篇文章的时候，其实也是类似的。我们从拿到一篇文章开始，首先关注的也只是一些关键性的词语，这些关键性的词语，就能够帮助我们快速的判断文章的内容和结构。这些场景就是我们在一些具体场景中对 Attention 的应用。

③ 推荐系统

通常来说，我们构建的推荐系统是通过对于用户历史行为、用户特征、物品特征等的观测，来判断用户是否会对一个新的物品感兴趣。

就像上图中一样，从左到右表示用户从过去到现在所购买的商品序列，现在就是要通过观察这些序列、用户特征、商品特征，来判断新出现的一个商品，用户会不会购买。

但是，再这样的一个判断的过程中，我们会发现，购买序列中的某一些商品对于当前的这个商品购买是具有局定性的指导作用的，而其他的商品可能就没那么的重要。比如说，我购买了手套、靴子，就对我可能会购买羽绒服的决定比我买手机、键盘要更重要一些。这个重要性，就是我们希望能够从购买序列中发现的，他能帮着我们更好的判断新商品购买的可能性。

这个重要性其实就是注意力！我们的模型在去做判断的时候，到底应该把哪些物品当成是重要的判断依据，这能大大的提高我们模型的准确性。

Attention 是怎么工作的 ？

接下来，我们来看看，Attention 具体是怎么工作的？

其实总结下来，Attention 机制的工作原理并不复杂，我可以用下面这张图做一个总结。

一个 Attention 的计算过程有三步：

• query 和 key 进行相似度计算，得到一个 query 和 key 相关性的分值；
• 将这个分值进行归一化(softmax)，得到一个注意力的分布；
• 使用注意力分布和 value 进行计算，得到一个融合注意力的更好的 value 值。

① 在原始论文中三步走怎么做的

为了更好的说明上面的这个过程，我们可以看看在 Bengio 提出注意力的这篇论文中，以上这三步分别是什么。Bengio 在原文中是想通过注意力来做一个机器翻译(NMT) 的任务，机器翻译中，我们会使用 seq2seq 的架构，每个时间步从词典里生成一个翻译的结果。就像下面这张图一样。

在没有注意力之前，我们每次都是根据 Encoder 部分的输出结果来进行生成，提出注意力后，就是想在生成翻译结果时并不是看 Encoder 中所有的输出结果，而是先来看看，我想生成的这部分和哪些单词可能关系会比较大，关系大的我多借鉴些；关系小的，少借鉴些。就是这样一个想法，我们看看该如何操作。

• 这里为了生成单词，我们把 Decoder 部分输入后得到的向量作为 query；把 Encoder 部分每个单词的向量作为 key。我先我们先把 query 和每一个单词进行点乘 score = query cdot key，得到相关性的分值；
• 有了这些分值后，我们对这些分值做一个 softmax ，得到一个注意力的分布；
• 有了这个注意力，我们就可以用它和 Encoder 的输出值 (value) 进行相乘，得到一个加权求和后的值，这个值就包含注意力的表示，我们用它来预测要生成的词。

这个过程就是，最早 Bengio 提出来的注意力应用在 NMT 中的尝试，我们来看一个动图的事例：

② 在推荐系统中三步走怎么做的

在商品推荐系统中，query 就是我当前要判断的商品的向量，key 就是用户购买序列中，每一个商品的向量。

• query 和 key 进行相似度计算，得到待判断商品和购买序列中商品的相关性分值；
• 将这个分值进行归一化(softmax)，得到一个商品注意力的分布，看看哪些商品是判断的重要依据；
• 使用注意力分布和 value 进行计算，得到一个融合注意力的更好的 value 值，这个值就是最终我们融合判断当前商品是否推荐购买的依据。

当然，Attention 并不是只有这一种计算方式，后来还有很多人找到了各种各样的计算注意力的方法。但是从本质上，它们都遵循着这个三步走的逻辑，如果你能把对它的理解，放到你的任务中，那你就离着创造自己的 Attention 不远了。

• query 和 key 进行相似度计算，得到一个 query 和 key 相关性的分值；
• 将这个分值进行归一化(softmax)，得到一个注意力的分布；
• 使用注意力分布和 value 进行计算，得到一个融合注意力的更好的 value 值。

如果能够理解 Attention 了，那么接下来，我们来看看 Self-attention 是怎们衍生出来的。

Self-attention 是怎么从 Attention 衍生出来的过来的 ？

Self-attention 就本质上是依然是一种特殊的 Attention。它和 Attention 的区别我会在下一个章节介绍，这里先来介绍下 Self-attention，这种应用在 Transformer 中最重要的结构之一。

上面我们介绍了 Attention 机制，它能够帮我们找到子序列和全局的相关度的关系，也就是找到权重值 w_{i} 。Self-attention 对于 Attention 的变化，其实就是寻找权重值 w_{i} 的过程不同。原来，我们计算 w_{i} 时使用的是子序列和全局，而现在我们计算 Self-attention 时，用的是自己和自己，这是 Attention 和 Self-attention 从计算上来说最大的区别。

接下来，我们来看看 Self-attention 的运算过程。为了能够产生输出的向量 y_{i} ，Self-attention 其实是对所有的输入做了一个加权平均的操作，这个公式和上面的 Attention 是一致的。

j 代表整个序列的长度，并且 j 个权重的相加之和等于 1。值得一提的是，这里的 并不是一个需要神经网络学习的参数，它是来源于 和 （这里和就都是自己 self）的之间的计算的结果。而它们之间最简单的一种计算方式，就是使用点积的方式。

这个点积的输出的取值范围在负无穷和正无穷之间，所以我们要使用一个 Softmax 把它映射到 [0,1] 之间，并且要确保它们对于整个序列而言的和为 1。

以上这些就是 Self-attention 最基本的操作，其他的部分我们需要完整的 Trasnformer 才能够解释，这些我们会在下一篇的内容中详细说明。

Attention 和 Self-attention 的区别是什么 ？

这里有几个重要的区别，可以帮助大家更好的区分在不同任务中的使用方法：

1. 在神经网络中，通常来说你会有输入层（Input），应用激活函数后的输出层（Output），在 RNN 当中你会有状态（State）。如果 Attention (AT) 被应用在某一层的话，它更多的是被应用在输出或者是状态层上，而当我们使用 Self-attention（SA），这种注意力的机制更多的是在关注 Input 自己身上。
2. SA 可以在一个模型当中被多次的、独立的使用（比如说在Transformer中，使用了18次；在Bert当中使用12次）。但是，AT在一个模型当中经常只是被使用一次，并且起到连接两个组件的作用。两个不同的组件（Component），编码器和解码器。但是如果我们用 SA，它就不是关注的两个组件，它只是在关注你应用的那一个组件。那这里他就不会去关注解码器了，就比如说在 Bert 中，使用的情况，我们就没有解码器。
3. SA 可以在一个模型当中被多次的、独立的使用（比如说在 Transformer 中，使用了18次；在Bert当中使用 12次）。但是，AT 在一个模型当中经常只是被使用一次，并且起到连接两个组件的作用。
4. SA 比较擅长在一个序列当中，寻找不同部分之间的关系。比如说，在词法分析的过程中，能够帮助去理解不同词之间的关系。AT 却更擅长寻找两个序列之间的关系，比如说在翻译任务当中，原始的文本和翻译后的文本。这里也要注意，在翻译任务重，SA 也很擅长，比如说 Transformer。
5. AT 可以连接两种不同的模态，比如说图片和文字。SA 更多的是被应用在同一种模态上，但是如果一定要使用SA来做的话，也可以将不同的模态组合成一个序列，再使用 SA。
6. 对我来说，大部分情况，SA 这种结构更加的 general，在很多任务作为降维、特征表示、特征交叉等功能尝试着应用，很多时候效果都不错。

Self-attention 为什么能 work ？

上面描述的方法看起来似乎很简单，但是它为什么能够 work 呢？为了能够建立起直观的感受，让我们来看看一种标准的推荐电影的方法，看看是否能得到一些启发。

假设你正在运营一家在线看电影的网站，你有一些电影和一些用户，你想要把合适的电影推荐给你的用户。你该怎么办呢？

① 推荐中的解释

一种方法是这样的，给你的电影手动的创建一些特征(feature)，比如说这部电影关于爱情的部分有多少，关于动作的部分有多少；然后我们再去对用户的特征进行分析，比如说用户 A 对于爱情电影的喜爱程度有多少，对动作电影的喜爱程度有多少。如果我们按照上述方式构建了用户和电影的两个矩阵，那么它们的点积就会给你一个分数，这个分数就代表了用户对于某种电影的喜爱程度。

通过上面的这种计算方式，我们就能够得到一些 Score 值。这些值有正数也有负数。比如说，电影是一部关于爱情的电影，并且用户也很喜欢爱情电影，那么这个分值就是一个正数；如果电影是关于爱情的，但是用户却不喜欢爱情电影，那么这个分值就会是一个负值。

还有，这个分值的大小也表示了在某个属性上，它的程度是多大：比如说某一部电影，可能它的内容中只有一点点是关于爱情的，那么它的这个值就会很小；或者说有个用户他不是很喜欢爱情电影，那么这个值的绝对值就会很大，说明他对这种电影的偏见是很大的。

显而易见，上面说的这种方法在现实中是很难实现的。我们很难去人工标注上千万的电影的特征，和用户喜欢哪种类型的电影的分值。

那么，我们有没有一种方法去通过问一小部分人，通过收集他们对电影的喜好，来通过一些算法来优化找出用户对于电影喜爱程度这个模型的参数呢？当然是有的，那就是 FM 算法，这个不是调频多少多少兆赫的那个 FM，而是Factorization Machine。这个算法就是能通过左边的这个用户-电影矩阵，找到用户对于不同特征的喜好程度。

上面右边的矩阵是怎么来的呢？我们把上面的这个问题稍微的简化以下，只看成是一个和用户、物品两个维度相关的任务，那其实我们就可以通过估计两个矩阵的点乘，来对原有的矩阵进行计算。这两个向量中表示的就分别是用户的 Embedding 和电影的 Embedding。我们反过来思考下，这种办法的核心思想就是是通过两个低维小矩阵（一个代表用户 Embedding 矩阵，一个代表物品 Embedding 矩阵）的点乘计算，来模拟真实用户点击或评分产生的大的协同信息稀疏矩阵，本质上是编码了用户和物品协同信息的降维模型。

当我们想要看，某个用户对于某个电影的喜好程度时，只需要用他们的 Embedding 相乘，就能得到相应的 Score了。

虽然，我们这里的两个 Embedding 并没有直接的告诉我们，里面每个维度的参数的含义是什么，但是当你按照这种方法求得最后的参数的时候，这些参数都能够描述某种有实际含义的特征上。

上面的这个过程，就和我们使用下面这个公式来表示 Attention 的想法是一致的。

② 自然语言处理中的解释

以上这些就是 Self-attention 中为什么使用点乘的方法并且能 work 的原因了。那再让我们看一个在自然语言处理中使用 Self-attention 的例子。为了应用 Self-attention，我们给每一个在词表中的单词 t 一个 Embeding 向量 v_{t} (这个是我们通过一些 NLP 方法学习到的)。这也是我们在序列模型中常见的 Embeding Layer。它会把单词 the, cat, walks, on, the, street 转换成向量的形式

如果我们对这些向量序列进行 Self-attention的处理，那么就会生成一个新的向量序列

这其中就是所有在第一个序列中的 Embedding 向量的加权和，权重值就是的点积。

上文中我们也提到了，是我们学习到的 Embedding 向量，它是这个单词向量化的表示。在大部分的场景中， the 这个单词和句子中的其他单词没有很强的相关性，因此，我们就会期待和其他单词的点积结果应该比较小或者是一个负值。那再看 这个单词，为了能够解释这个单词，我们希望能够知道是谁在 ，那在这句话当中，和 的点积就应该有一个比较大的正的值。

以上这些，就是在 Self-attention 背后一些直觉上的含义。点积操作很好的表示了输入语句中两个向量之间的相关性。

在我们继续下面的内容之前，非常有必要做一个小的总结。

• 到目前为止，我们还没有用到需要学习的参数。基础的 Self-attention 实际上完全取决于我们创建的输入序列，上游的 Embeding Layer 驱动着 Self-attention 学习对于文本语义的向量表示。
• Self-attention看到的序列只是一个集合(set)，不是一个序列，它并没有顺序。如果我们重新排列集合，输出的序列也是一样的。后面我们要使用一些方法来缓和这种没有顺序所带来的信息的缺失。但是值得一提的是，Self-attention 本身是忽略序列的自然输入顺序的。
• 再来一个动画，看看self-attention的过程。

怎么用 Pytorch 实现 Self-attention ？

我不能实现的，也是我没有理解的。– 费曼

我们将一起从头开始写一个 Self-attention。我们这里将会使用 Pytorch 来实现。

一个简单的实现方法就是循环所有的向量，去计算出权重和输出，但是这样的方法明显太慢了。所以我们要做的第一件事就是怎么使用矩阵乘法的形式来表达 Self-attention。

我们首先来表示输入，一个 k 维的由 t 个向量组成的序列构成的矩阵 X 。包含一个 batch 的参数 ，我们会得倒一个维度为的张量。

所有的点积的结果 也构成一个矩阵，我们可以简单的使用 X 乘以它的转置得到。

import torch
import torch.nn.functional as F

# assume we have some tensor x with size (b, t, k)
x = ...

raw_weights = torch.bmm(x, x.transpose(1, 2))
# - torch.bmm is a batched matrix multiplication. It
#   applies matrix multiplication over batches of
#   matrices.

然后我们把权重值 w_{ij} 转换成正值并且确保它们的和为1，我们使用一个 row-wise 的 Softmax。

weights = F.softmax(raw_weights, dim=2)

最后，我们计算输出的序列，我们只需要使用权重 w_{ij} 乘以矩阵 X 。这样我们就得到了维度为的矩阵 Y 。

y = torch.bmm(weights, x)

以上，经过两个简单的矩阵乘法和一个softmax，我们就得到了self-attention。

2.Self-attenstion 实现 Tricks

Transformer 的作者基于 Self-attention 存在的局限性，针对性的做出了相应的 tricks，加以提升 Self-attention 的拟合数据的能力。

Transformer 的作者对 Self-attention 做了哪些 tricks ？

实际在 Transformer 的实现过程中，作者使用了三个 tricks。下面就来一个个的聊一聊这几个tricks。

1) Queries, keys and values

我们再来回顾一下上面所说道的 Self-attention 的内容，上面我们也提到了，在这样一个模型当中，是没有使用到可以学习参数的，那我们能不能使用一些参数，来让整个结构更加的 flexable。就是由于这样的想法，诞生了query，key 和 value 这些参数。

为了能够更清楚的说明，我们使用图片来稍微回顾下，之前讲过的 Self-attention，如下图。

在整个计算的过程中，大家会发现，我们使用了三次向量 vi 这个文本的表示来做计算，那在 Transformer 中，就是把这几个变量参数化，使用可以学习的参数来替代，这里我们分别使用 key、query 和 value 三个可学习的向量来表示，这里记为Wq ， Wk ， Wv，通过下面的计算，来得到一个使用注意力机制重新计算后的向量 y 。

通过图形化的方法表示如下：

上图中的 Linear 层是一个没有 bias 的全连接层，其实所表示的就是一个点乘。红色的箭头表示的是反向传播的过程。通过方向传播，key，query，value 就能够从给到的样本中，学习到一个合理的表示，能够拟合整个的数据分布。那么，这里面 key，query，value 分别学习到的是什么呢？这个可能并没有一个官方的解释，但是通过这三个名称的命名方式，我们可以大致的猜测。

这种命名的方式来源于搜索领域，假设我们有一个 key-value 形式的数据集，就比如说是我们知乎的文章，key 就是文章的标题，value 就是我们文章的内容，那这个搜索系统就是希望，能够在我们输入一个 query 的时候，能够唯一返回一篇最我们最想要的文章。那在 Self-attention 中其实是对这个 task 做了一些退化的处理，我们优化并不是返回一篇文章，而是返回所有的文章 value，并且使用 key 和 query 计算出来的相关权重，来找到一篇得分最高的文章。

2) 缩放点积的值(Scaling the dot product)

Softmax 函数对非常大的输入很敏感。这会使得梯度的传播出现为问题(kill the gradient)，并且会导致学习的速度下降(slow down learning)，甚至会导致学习的停止。那如果我们使用  来对输入的向量做缩放，就能够防止进入到 Softmax 函数的饱和区，使梯度过小（如图中的红色箭头所示）：

这里分母为什么要使用 呢？我们想象一下，当我们有一个所有的值都为 c 的在空间内的值。那它的欧式距离就为 。除以其实就是在除以向量平均的增长长度。

3) Multi-head attention

最后，我们必须要知道的是，在真实的语言环境中，每一个词和不同的词，都有不同的关系。我们考虑下面这个例子，。我们可以看到 gave 和不同的部分有不同的关系。首先，表示谁在进行的动作，表达被的东西是什么， 表示谁在接受东西。我们就可以用不同的Self-attention 来捕获这些不同的关系。如下图：

如果我们只进行一个 Self-attention，所有的信息都会被加和到一起。如果是给，那么我们得到的就是一样的了，但是其实意思应发生了改变。

所以，我们可以通过增加多个 Self-attention 这样的结构，来给 self attention 更强的辨别能力，我们就有了更多个 的矩阵 ，那我们把这些不同的 Self-attention 就叫做 Attention Head。有了多个 Self-attention 所代表的不同的参数，我们就可以用来表示不同的词之间的不同层面的关系了，比如说，语义层面的信息、词法方面的信息、时态方面的信息等等，这就大大的加强了 Self-attention 捕获信息的能力。

对于输入每一个 Attention Head 都会生成一个向量。我们把这些向量进行 concat 操作，并且把 concat 的结果传递给一个全连接层，使得向量的维度重新回到 k。这样我们就得到了一个表示能力更强的向量。应用了multi-head 后的 Self-attention 计算过程就变成了下图这样子：

我们可以看到，上图中大部分的计算过程和单一 Self-attention 计算过程是一致的。只是在使用 Linear 层时，我们使用多个 Linear 层，这就相当于是增加了多组的可学习参数，这些可学习参数就是我们上文中说到的能够学习到不同层次关系的参数。

有了这个结构，我们就可以把多个 Multi-head Attention 结构堆叠起来，从而得到更加强大的能力。

Narrow and wide self-attention通常，我们有两种方式来实现 Multi-head 的 Self-attention。默认的做法是我们会把 Embedding 的向量 v 切割成块，比如说我们有一个 256 大小的 Embedding Vector，并且我们使用8个 Attention Head，那么我们会把这vector 切割成 8 个维度大小为 32 的块。对于每一块，我们生成它的 queries，keys 和 values，它们每一个的size 都是32，那么也就意味着我们矩阵的大小都是 。还有一种方法是，我们可以让矩阵 的大小都是，并且把每一个 Attention Head 都应用到全部的 256 维大小的向量上。第一种方法的速度会更快，并且能够更节省内存，第二种方法能够得到更好的结果(同时也花费更多的时间和内存)。这两种方法分别叫做 narrow and wide self-attention。

怎么用 Pytorch/Tensorflow2.0 实现在 Transfomer 中的self-attention ？

实现 Transformer 中的 Self-attention 过程，我们一共有8个步骤：

1. 准备输入
2. 初始化参数
3. 获取 key，query 和 value
4. 给 input1 计算 Attention Score
5. 计算 Softmax
6. 给 value 乘上 score
7. 给 value 加权求和获取 output1
8. 重复步骤4-7，获取 output2，output3

1. 准备输入

为了简单起见，我们使用3个输入，每个输入都是一个 4 维的向量。

Input 1: [1, 0, 1, 0]
Input 2: [0, 2, 0, 2]
Input 3: [1, 1, 1, 1]

2. 初始化参数

每一个输入都有三个表示，分别为 key（橙黄色）query（红色）value（紫色）。比如说，每一个表示我们希望是一个 3 维的向量。由于输入是4维，所以我们的参数矩阵为 维。

后面我们会看到，value 的维度，同样也是我们输出的维度。

为了能够获取这些表示，每一个输入（绿色）要和 key，query 和 value 相乘，在我们例子中，我们使用如下的方式初始化这些参数。

key 的参数：

[[0, 0, 1],
 [1, 1, 0],
 [0, 1, 0],
 [1, 1, 0]]

query 的参数：

[[1, 0, 1],
 [1, 0, 0],
 [0, 0, 1],
 [0, 1, 1]]

value 的参数：

[[0, 2, 0],
 [0, 3, 0],
 [1, 0, 3],
 [1, 1, 0]]

通常在神经网络的初始化过程中，这些参数都是比较小的，一般会在 Gaussian, Xavier and Kaiming distributions 随机采样完成。

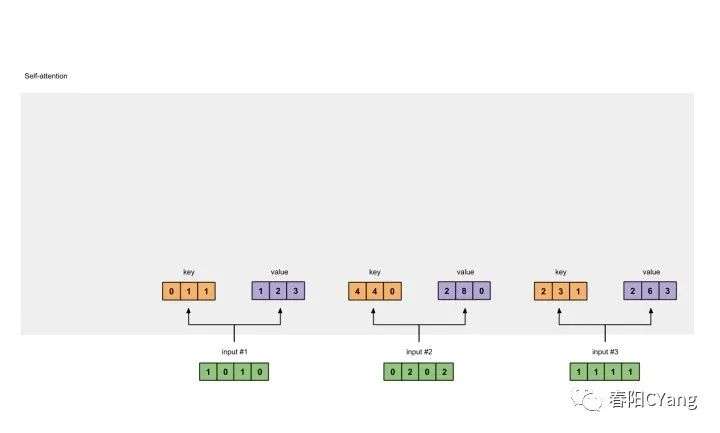

3. 获取 key，query 和 value

现在我们有了三个参数，现在就让我们来获取实际上的key，query和value。

对于 input1 的 key 的表示为：

               [0, 0, 1]
[1, 0, 1, 0] x [1, 1, 0] = [0, 1, 1]
               [0, 1, 0]
               [1, 1, 0]

使用相同的参数获取 input2 的 key 的表示：

               [0, 0, 1]
[0, 2, 0, 2] x [1, 1, 0] = [4, 4, 0]
               [0, 1, 0]
               [1, 1, 0]

使用参数获取 input3 的 key 的表示：

               [0, 0, 1]
[1, 1, 1, 1] x [1, 1, 0] = [2, 3, 1]
               [0, 1, 0]
               [1, 1, 0]

那使用向量化的表示为：

               [0, 0, 1]
[1, 0, 1, 0]   [1, 1, 0]   [0, 1, 1]
[0, 2, 0, 2] x [0, 1, 0] = [4, 4, 0]
[1, 1, 1, 1]   [1, 1, 0]   [2, 3, 1]

让我们对 value 做相同的事情。

               [0, 2, 0]
[1, 0, 1, 0]   [0, 3, 0]   [1, 2, 3]
[0, 2, 0, 2] x [1, 0, 3] = [2, 8, 0]
[1, 1, 1, 1]   [1, 1, 0]   [2, 6, 3]

query 也是一样的。

               [1, 0, 1]
[1, 0, 1, 0]   [1, 0, 0]   [1, 0, 2]
[0, 2, 0, 2] x [0, 0, 1] = [2, 2, 2]
[1, 1, 1, 1]   [0, 1, 1]   [2, 1, 3]

在我们实际的应用中，有可能会在点乘后，加上一个 bias 的向量。

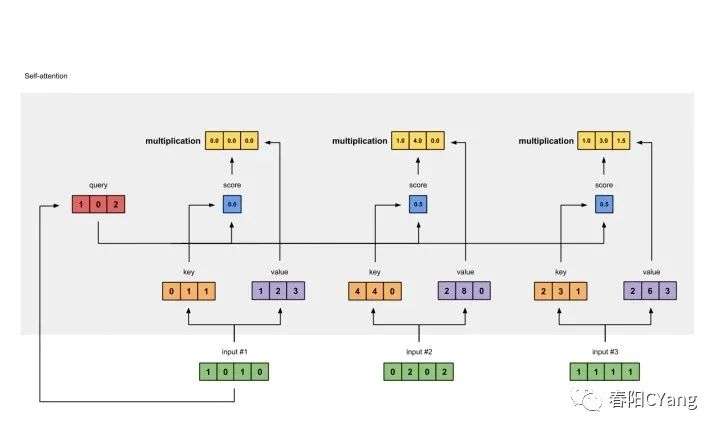

4. 给 input1 计算 attention score

为了获取 input1 的 attention score，我们使用点乘来处理所有的 key 和 query，包括它自己的 key 和 value。这样我们就能够得到 3 个 key 的表示（因为我们有3个输入），我们就获得了3个 attention score（蓝色）。

            [0, 4, 2]
[1, 0, 2] x [1, 4, 3] = [2, 4, 4]
            [1, 0, 1]

这里我们需要注意一下，这里我们只有 input1 的例子。后面，我们会对其他的输入的 query 做相同的操作。

5. 计算 Softmax

给 attention score 应用 Softmax。

softmax([2, 4, 4]) = [0.0, 0.5, 0.5]

6. 给 value 乘上 score

1: 0.0 * [1, 2, 3] = [0.0, 0.0, 0.0]
2: 0.5 * [2, 8, 0] = [1.0, 4.0, 0.0]
3: 0.5 * [2, 6, 3] = [1.0, 3.0, 1.5]

7. 给 value 加权求和获取 output1

把所有的 weighted values（黄色）进行 element-wise 的相加。

  [0.0, 0.0, 0.0]
+ [1.0, 4.0, 0.0]
+ [1.0, 3.0, 1.5]
-----------------
= [2.0, 7.0, 1.5]

得到结果向量 [2.0, 7.0, 1.5]（深绿色）就是 ouput1 的和其他 key 交互的 query representation。

8. 重复步骤4-7，获取 output2，output3

现在，我们已经完成 output1 的全部计算，我们要对 input2 和 input3 也重复的完成步骤4～7的计算。这相信大家自己是可以实现的。

实现的代码，我给大家准备了 jupyter notebook，大家可以 clone 下面的repo，自己一步步的完成代码的调试，加深对于self-attention的理解。

3.Transformer 的实现

完整的 Transformer Block 是什么样的？

Transformer 模型来源于 Google 发表的一篇论文 “Attention Is All You Need”，截止到我查询的时候，这篇文章已经有 17000+的引用量，可见这篇文章的影响力。希望大家能在有一些了解的基础上，能够自己读一下这篇文章。

论文地址：https://arxiv.org/pdf/1706.03762.pdf

上面这张图片是论文原文中的图片，我把他们放在了一起。这几个模型分别代表了 Transformer 在翻译任务中的应用（左），Multi-Head Attention（中），Self-attention（右）。在前面的文章中，我们已经讲解过 Self-attetnion（右），这里和我们之前讲解过的稍有不同的是多了一个粉色的方框 Mask（opt），这个是用来左 Mask任务的，括号中的opt表示是一个可选项，本篇先不提，后面我们再细说；也讲解了 Multi-Head Attention（中），多头的注意力机制；本篇文章，我们把重点集中在最左侧的图片，来看看 Transformer 结构。

我们来把这幅图放大来看，这个模型结构分为左右两个部分，因为原文中是用 Transtormer 来做翻译任务的，大家可能知道通常我们做翻译任务的时候，都使用 Encoder-Decoder 的架构来做。这里面的左侧对应着 Encoder ，右侧就是 Decoder。Encoder 本质的目的就是对 input 生成一种中间表示，Decoder 目的就是对这种中间表示做解码，生成目标语言的 ouput。大家会发现两边的结构基本上是一致的，为了着重的研究 Transformer 结构，我们把视线聚焦在 Encoder 的部分。

大家会在图中看到，这里有个 的符号，这表示了右侧的结构可以被 N 次堆叠，这就像是我们在使用神经网络的时候，可以 次堆叠 layer 一样，通常我们把这样的一种由多个 layer 组成的模块叫做 block，这种 block 就是一种比 layer 更大规模的可复用单元。那么，接下来我们把重点放到 Transformer Block 上。

在这样一个block中，是由几个重要的组件构成的：

1. Self-attention layer
2. Normalization layer
3. Feed forward layer
4. Another normalization layer

在这样四个组件中的两个 Normalization layer 之前，使用了残差网络（Residula connections）进行了连接。实际上，这几个组件之间的顺序并没有被完全的定死，这里面最重要的事情是，要联合使用 Self-attention 和 Feed forward layer，并且要在它们之间增加 Normalization 和 Residual connections。

Normaliztion 和 Residual connections 是我们经常使用的，帮助加快深度神经网络训练速度和准确率的 tricks。

这里我们可以先看看使用 Pytorch 实现这样一个 block 是什么样子的。

class TransformerBlock(nn.Module):
  def __init__(self, k, heads):
    super().__init__()

    self.attention = SelfAttention(k, heads=heads)

    self.norm1 = nn.LayerNorm(k)
    self.norm2 = nn.LayerNorm(k)

    self.ff = nn.Sequential(
      nn.Linear(k, 4 * k),
      nn.ReLU(),
      nn.Linear(4 * k, k))

  def forward(self, x):
    attended = self.attention(x)
    x = self.norm1(attended + x)

    fedforward = self.ff(x)
    return self.norm2(fedforward + x)

我们这里主观的选择 4 倍输入大小作为我们 feedforward 层的维度，这个值使用的越小就越节省内存，但是相应的表示性也会变弱；但是，最小也应该大于我们输入的维度。

怎么捕获序列中的顺序信息呢

通过使用 Transformer 我们可以得到一个对于输入信息的 embedding vector，但是这里大家可能也会发现，我们并没有利用好序列的输入顺序。比如说 和 ，它们得到的 vector 是一样的。显然，这并不是希望看到的。所以，我们要给模型增加捕获序列顺序的能力。我们应该怎么做呢？

办法也很简单，我们创建一个和输入序列等长的新序列，这个序列里包含序列中的顺序信息，我们把这个序列和原有序列进行相加，从而得到输入到 Transformer 的序列。那应该怎样表示序列中的位置信息呢？

这里我们有两种方法：

• position embeddings

我们简单的 embed 位置信息，就像我们对待每一个输入一样。比如说我们之前对每个单词创建一个 vector v_{we} v_{are} v_{happy} ，那我们也对每一个位置生成一个向量 v_{1} v_{2} v_{3} 。然后我们使用模型的学习能力来学习到这些位置的 vector。但是这种方法会存在一个问题，那就是我们需要在训练的过程中让模型见过所有的需要在预测阶段使用的位置 vector，否则模型就不知道相应位置的 vector。

• position encodings

position encoding的方法其实和 position embedding 的方法很相似，我们都是希望能够通过一个位置的 vector 来表示位置的信息，让模型学习到这个信息。但是，这里稍有不同的是，encoding 的方法是由我们选择一个 function 来生成每个位置的 vector 的，并且让模型网络去找出该如何去理解这些 encoding vector。这样做的好处是，对于一个选择的比较好的function，网络模型能够处理那些在训练阶段没有见过的序列位置 vector（虽然这也并不是说这些没见过的位置 vector 一定能够表现的很好，但是好在是我们可以有比较直接的方法来测试他们）。这种方法也是 Transformer 的作者选择的方法，让我们看看作者是怎么设计这个 function 的。

作者使用上面的两个 functions 来生成一个 2 维的矩阵常量， pos 表示在序列中的顺序， i 表示序列中数据 vector 的维度，表示输出的维度大小，如下图所示：

这里我给出一个使用 Pytorch 实现的 PositionEncoder 的代码：

class PositionalEncoder(nn.Module):
    def __init__(self, d_model, max_seq_len = 80):
        super().__init__()
        self.d_model = d_model

        # 根据pos和i创建一个常量pe矩阵
        pe = torch.zeros(max_seq_len, d_model)
        for pos in range(max_seq_len):
            for i in range(0, d_model, 2):
                pe[pos, i] =
                math.sin(pos / (10000 ** ((2 * i)/d_model)))
                pe[pos, i + 1] =
                math.cos(pos / (10000 ** ((2 * (i + 1))/d_model)))

        pe = pe.unsqueeze(0)
        self.register_buffer('pe', pe)

    def forward(self, x):
        # 让 embeddings vector 相对大一些
        x = x * math.sqrt(self.d_model)
        # 增加位置常量到 embedding 中
        seq_len = x.size(1)
        x = x + Variable(self.pe[:,:seq_len],
                         requires_grad=False).cuda()
        return x

上面的这个模块中，我们在数据的 embedding vector 增加了 position encoding 的信息。

让 embeddings vector 在增加 postion encoing 之前相对大一些的操作，主要是为了让position encoding 相对的小，这样会让原来的 embedding vector 中的信息在和 position encoding 的信息相加时不至于丢失掉。

怎么用 Pytorch 实现一个完整的 Transformer 模型？

1. Tokenize
2. Input Embedding
3. Positional Encoder
4. Transformer Block
5. Encoder
6. Decoder
7. Transformer

1. Tokenize

首先，我们要对输入的语句做分词，这里我使用 spacy 来完成这件事，你也可以选择你喜欢的工具来做。

class Tokenize(object):

    def __init__(self, lang):
        self.nlp = importlib.import_module(lang).load()

    def tokenizer(self, sentence):
        sentence = re.sub(
        r"[*"“”n\…+-/=()‘•:[]|’!;]", " ", str(sentence))
        sentence = re.sub(r"[ ]+", " ", sentence)
        sentence = re.sub(r"!+", "!", sentence)
        sentence = re.sub(r",+", ",", sentence)
        sentence = re.sub(r"?+", "?", sentence)
        sentence = sentence.lower()
        return [tok.text for tok in self.nlp.tokenizer(sentence) if tok.text != " "]

2. Input Embedding

Token Embedding

给语句分词后，我们就得到了一个个的 token，我们之前有说过，要对这些token做向量化的表示，这里我们使用 pytorch 中torch.nn.Embedding 让模型学习到这些向量。

class Embedding(nn.Module):

    def __init__(self, vocab_size, d_model):
        super().__init__()
        self.d_model = d_model
        self.embed = nn.Embedding(vocab_size, d_model)

    def forward(self, x):
        return self.embed(x)

Positional Encoder

前文中，我们有说过，要把 token 在句子中的顺序也加入到模型中，让模型进行学习。这里我们使用的是 position encodings 的方法。

class PositionalEncoder(nn.Module):

    def __init__(self, d_model, max_seq_len = 80):
        super().__init__()
        self.d_model = d_model

        # 根据pos和i创建一个常量pe矩阵
        pe = torch.zeros(max_seq_len, d_model)
        for pos in range(max_seq_len):
            for i in range(0, d_model, 2):
                pe[pos, i] =
                math.sin(pos / (10000 ** ((2 * i)/d_model)))
                pe[pos, i + 1] =
                math.cos(pos / (10000 ** ((2 * (i + 1))/d_model)))

        pe = pe.unsqueeze(0)
        self.register_buffer('pe', pe)

    def forward(self, x):
        # 让 embeddings vector 相对大一些
        x = x * math.sqrt(self.d_model)
        # 增加位置常量到 embedding 中
        seq_len = x.size(1)
        x = x + Variable(self.pe[:,:seq_len],
                         requires_grad=False).cuda()
        return x

3. Transformer Block

有了输入，我们接下来就要开始构建 Transformer Block 了，Transformer Block 主要是有以下4个部分构成的：

1. self-attention layer
2. normalization layer
3. feed forward layer
4. another normalization layer

它们之间使用残差网络进行连接，详细在上文同一个图下有描述，这里就不再赘述了。

Attention 和 Self-attention 在前面的两篇文章中有详细的描述，不太了解的话，可以跳过去看看。

Attention

def attention(q, k, v, d_k, mask=None, dropout=None):

    scores = torch.matmul(q, k.transpose(-2, -1)) /  math.sqrt(d_k)

    # mask掉那些为了padding长度增加的token，让其通过softmax计算后为0
    if mask is not None:
        mask = mask.unsqueeze(1)
        scores = scores.masked_fill(mask == 0, -1e9)

    scores = F.softmax(scores, dim=-1)

    if dropout is not None:
        scores = dropout(scores)

    output = torch.matmul(scores, v)
    return output

这个 attention 的代码中，使用 mask 的机制，这里主要的意思是因为在去给文本做 batch化的过程中，需要序列都是等长的，不足的部分需要 padding。但是这些 padding 的部分，我们并不想在计算的过程中起作用，所以使用 mask 机制，将这些值设置成一个非常大的负值，这样才能让 softmax 后的结果为0。关于 mask 机制，在 Transformer 中有 attention、encoder 和 decoder 中，有不同的应用，我会在后面的文章中进行解释。

MultiHead Attention

多头的注意力机制，用来识别数据之间的不同联系，前文中的第二篇也已经聊过了。

class MultiHeadAttention(nn.Module):

    def __init__(self, heads, d_model, dropout = 0.1):
        super().__init__()

        self.d_model = d_model
        self.d_k = d_model // heads
        self.h = heads

        self.q_linear = nn.Linear(d_model, d_model)
        self.v_linear = nn.Linear(d_model, d_model)
        self.k_linear = nn.Linear(d_model, d_model)

        self.dropout = nn.Dropout(dropout)
        self.out = nn.Linear(d_model, d_model)

    def forward(self, q, k, v, mask=None):

        bs = q.size(0)

        # perform linear operation and split into N heads
        k = self.k_linear(k).view(bs, -1, self.h, self.d_k)
        q = self.q_linear(q).view(bs, -1, self.h, self.d_k)
        v = self.v_linear(v).view(bs, -1, self.h, self.d_k)

        # transpose to get dimensions bs * N * sl * d_model
        k = k.transpose(1,2)
        q = q.transpose(1,2)
        v = v.transpose(1,2)

        # calculate attention using function we will define next
        scores = attention(q, k, v, self.d_k, mask, self.dropout)
        # concatenate heads and put through final linear layer
        concat = scores.transpose(1,2).contiguous()
        .view(bs, -1, self.d_model)
        output = self.out(concat)

        return output

Layer Norm

这里使用 Layer Norm 来使得梯度更加的平稳，关于为什么选择 Layer Norm 而不是选择其他的方法，有篇论文对此做了一些研究，Rethinking Batch Normalization in Transformers，对这个有兴趣的可以看看这篇文章。

class NormLayer(nn.Module):

    def __init__(self, d_model, eps = 1e-6):
        super().__init__()

        self.size = d_model

        # 使用两个可以学习的参数来进行 normalisation
        self.alpha = nn.Parameter(torch.ones(self.size))
        self.bias = nn.Parameter(torch.zeros(self.size))

        self.eps = eps

    def forward(self, x):
        norm = self.alpha * (x - x.mean(dim=-1, keepdim=True))
        / (x.std(dim=-1, keepdim=True) + self.eps) + self.bias
        return norm

Feed Forward Layer

class FeedForward(nn.Module):

    def __init__(self, d_model, d_ff=2048, dropout = 0.1):
        super().__init__()

        # We set d_ff as a default to 2048
        self.linear_1 = nn.Linear(d_model, d_ff)
        self.dropout = nn.Dropout(dropout)
        self.linear_2 = nn.Linear(d_ff, d_model)

    def forward(self, x):
        x = self.dropout(F.relu(self.linear_1(x)))
        x = self.linear_2(x)

4. Encoder

Encoder 就是将上面讲解的内容，按照下图堆叠起来，完成将源编码到中间编码的转换。

class EncoderLayer(nn.Module):

    def __init__(self, d_model, heads, dropout=0.1):
        super().__init__()
        self.norm_1 = Norm(d_model)
        self.norm_2 = Norm(d_model)
        self.attn = MultiHeadAttention(heads, d_model, dropout=dropout)
        self.ff = FeedForward(d_model, dropout=dropout)
        self.dropout_1 = nn.Dropout(dropout)
        self.dropout_2 = nn.Dropout(dropout)

    def forward(self, x, mask):
        x2 = self.norm_1(x)
        x = x + self.dropout_1(self.attn(x2,x2,x2,mask))
        x2 = self.norm_2(x)
        x = x + self.dropout_2(self.ff(x2))
        return x


class Encoder(nn.Module):

    def __init__(self, vocab_size, d_model, N, heads, dropout):
        super().__init__()
        self.N = N
        self.embed = Embedder(vocab_size, d_model)
        self.pe = PositionalEncoder(d_model, dropout=dropout)
        self.layers = get_clones(EncoderLayer(d_model, heads, dropout), N)
        self.norm = Norm(d_model)

    def forward(self, src, mask):
        x = self.embed(src)
        x = self.pe(x)
        for i in range(self.N):
            x = self.layers[i](x, mask)
        return self.norm(x)

5. Decoder

Decoder部分和 Encoder 的部分非常的相似，它主要是把 Encoder 生成的中间编码，转换为目标编码。后面我会在具体的任务中，来分析它和 Encoder 的不同。

class DecoderLayer(nn.Module):

    def __init__(self, d_model, heads, dropout=0.1):
        super().__init__()
        self.norm_1 = Norm(d_model)
        self.norm_2 = Norm(d_model)
        self.norm_3 = Norm(d_model)

        self.dropout_1 = nn.Dropout(dropout)
        self.dropout_2 = nn.Dropout(dropout)
        self.dropout_3 = nn.Dropout(dropout)

        self.attn_1 = MultiHeadAttention(heads, d_model, dropout=dropout)
        self.attn_2 = MultiHeadAttention(heads, d_model, dropout=dropout)
        self.ff = FeedForward(d_model, dropout=dropout)

    def forward(self, x, e_outputs, src_mask, trg_mask):
        x2 = self.norm_1(x)
        x = x + self.dropout_1(self.attn_1(x2, x2, x2, trg_mask))
        x2 = self.norm_2(x)
        x = x + self.dropout_2(self.attn_2(x2, e_outputs, e_outputs,
        src_mask))
        x2 = self.norm_3(x)
        x = x + self.dropout_3(self.ff(x2))
        return x


class Decoder(nn.Module):

    def __init__(self, vocab_size, d_model, N, heads, dropout):
        super().__init__()
        self.N = N
        self.embed = Embedder(vocab_size, d_model)
        self.pe = PositionalEncoder(d_model, dropout=dropout)
        self.layers = get_clones(DecoderLayer(d_model, heads, dropout), N)
        self.norm = Norm(d_model)

    def forward(self, trg, e_outputs, src_mask, trg_mask):
        x = self.embed(trg)
        x = self.pe(x)
        for i in range(self.N):
            x = self.layers[i](x, e_outputs, src_mask, trg_mask)
        return self.norm(x)

6. Transformer

class Transformer(nn.Module):

    def __init__(self, src_vocab, trg_vocab, d_model, N, heads, dropout):
        super().__init__()
        self.encoder = Encoder(src_vocab, d_model, N, heads, dropout)
        self.decoder = Decoder(trg_vocab, d_model, N, heads, dropout)
        self.out = nn.Linear(d_model, trg_vocab)

    def forward(self, src, trg, src_mask, trg_mask):
        e_outputs = self.encoder(src, src_mask)
        d_output = self.decoder(trg, e_outputs, src_mask, trg_mask)
        output = self.out(d_output)
        return output

以上，就是 Transformer 实现的全过程，配套着 jupyter notebook 食用， 效果更加。

实现了上述这些，我们就得到了一个 Transformer 中的结构。
