13-Nginx_Keepalived高可用

1、Keepalived高可用基本概述

(1) 什么是高可用？

    一般是指2台机器启动着相同的业务系统，当有一台机器Down机了，另外一台服务器能快速的接管，对于访问的用户是无感知的。

(2) 高可用通常使用什么软件？

    通常服务高可用我们选择使用Keepalived软件实现

(3) Keepalived是如何实现高可用的？

    Keepalived软件是基于VRRP协议实现的。VRRP虚拟路由冗余协议，主要用于解决单点故障问题。

(4) 那么VRRP是如何诞生的，VRRP原理又是什么？

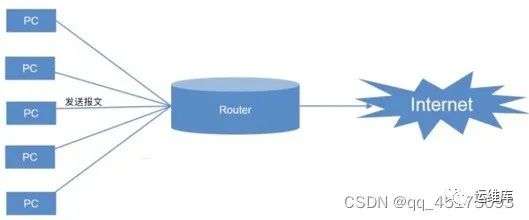

    比如公司的网络是通过网关转换进行上网的，那如果该路由器故障了，网关无法转发报文了，此时所有人都将无法上网，这时候怎么办呢？    通常做法是给路由增加一台备节点，但问题来了？如果我们的主网关master故障了，用户是需要手动修改网关指向Backup，如果用户过多修改起来会非常的麻烦。
    第一个问题：假设用户将指向都修改到Backup路由器，那么Master路由器如果修复好了又该怎么办?
    第二个问题：假设Master网关故障，我们将Backup网关配置为Master网关IP行不行？
    其实上不行，因为PC第一次是通过ARP广播寻找到Master网关的Mac地址与P地址，PC则会将Master网关的对应P与MAC地址写入ARP缓存表中，那么PC第二次则会直接读取ARP缓存表中的MAC地址与P地址，然后进行数据包的转发。此时PC转发的数据包还是会交给Master。(除非PC的ARP缓存表过期，再次发起ARP广播的时候才能正确获取Bakcup的Mac地址与对应的IP地址。)
    如何才能做到出现故障自动转移，此时VRRP就应运而生，我们的VVP其实就是通过软件或硬件的形式在Master和Backup外面增加一个虚拟MAC地址（简称VMAC）与虚拟IP（简称VIP）。那么这种情况下，PC请求VIP的时候，无论是Master处理还是Backup处理，PC仅会在ARP缓存表中记录VMAC与VIP的对应关系。

(5) 高可用Keepalived使用场景

    通常业务系统保持7X24小时不Down机，比如公司内部OA系统，每天公司人员都需要使用，则不允许Down机。作为业务系统来说随时都可使用。

(6) 高可用核心概念总结

• 如何确定谁是主节点谁是备节点。（投票选举？优先级？）
• 如果Master故障，Backup主动接管，那Master恢复后会夺权吗？（抢占式、非抢占式）
• 如果两台服务器都认为自己是Master会出现什么问题？

2、Keepalived高可用安装配置

(1) 实践环境，配置实现虚IP转移

   状态      IP         角色    主机名
   节点1  192.168.2.5  Master   Nginx-5
   节点2  192.168.2.6  Backup   Nginx-6
    VIP   192.168.2.111

(2)在master与backup上分别安装keepalived

[root@Nginx-5 ~]# yum -y install keepalived

[root@Nginx-6 ~]# yum -y install keepalived

(3)  配置节点1，Master

[root@Nginx-5 ~]# cat /etc/keepalived/keepalived.conf
global_defs {         #全局配置
    router_id 01      #标识唯一身份
}

vrrp_instance VI_1 {
    state MASTER           #标识角色状态
    interface ens192       #网卡绑定接口
    virtual_router_id 50   #虚拟路由id(相当于一个组，master和backup必须设置相同才能找到对方，进行对比。)
    priority 150           #优先级
    advert_int 1           #监测间隔时间
    authentication {       #认证
        auth_type PASS     #明文认证
        auth_pass 1111     #明文密码
}
    virtual_ipaddress {
        192.168.2.111      #虚拟的VIP地址，可以配多个。
    }
}

(4)  配置节点2，Backup

[root@Nginx-6 ~]# cat /etc/keepalived/keepalived.conf
global_defs {
    router_id 02
}

vrrp_instance VI_1 {
    state BACKUP
    interface ens192
    virtual_router_id 50
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
}
    virtual_ipaddress {
        192.168.2.111
    }
}

(5) 对比keepalived的master与backup配置的区别

 Keepalived配置区别      Master配置     Backup配置

 route_id(唯一标识)     router_id 01   router_id 02
 state(角色状态)        state Master   state Backup
 priority(竞选优先级)   priority 150   priority 100

(6) 启动Master与Backup节点的keepalived

# 01
[root@Nginx-5 ~]# systemctl enable keepalived
[root@Nginx-5 ~]# systemctl start keepalived

# 02
[root@Nginx-6 ~]# systemctl enable keepalived
[root@Nginx-6 ~]# systemctl start keepalived

3、Keepalived高可用地址漂移

(1) VIP在Master服务器上

[root@Nginx-5 ~]# ip addr |grep 192.168.2.111
    inet 192.168.2.111/32 scope global ens192

(2) 模拟一下Master故障

# 在Master上关闭keepalived
[root@Nginx-5 ~]# systemctl stop keepalived
[root@Nginx-5 ~]# ip addr |grep 192.168.2.111
[root@Nginx-5 ~]#

#发现地址已经漂移到Backup端
[root@Nginx-6 ~]# ip addr |grep 192.168.2.111
    inet 192.168.2.111/32 scope global ens192

(3)  此时重新启动Master上的Keepalived服务，会发现VIP被强行抢回（默认抢占式）

# 重新启动Master上的Keepalived服务，VIP被强行抢回
[root@Nginx-5 ~]# systemctl restart keepalived
[root@Nginx-5 ~]# ip addr |grep 192.168.2.111
    inet 192.168.2.111/32 scope global ens192

# Backup 上没有了
[root@Nginx-6 ~]# ip addr |grep 192.168.2.111
[root@Nginx-6 ~]#

# 查看Backup日志
Jun 19 22:53:25 Nginx-6 Keepalived_vrrp[1970]: VRRP_Instance(VI_1) Received advert with higher priority 150, ours 100
Jun 19 22:53:25 Nginx-6 Keepalived_vrrp[1970]: VRRP_Instance(VI_1) Entering BACKUP STATE
Jun 19 22:53:25 Nginx-6 Keepalived_vrrp[1970]: VRRP_Instance(VI_1) removing protocol VIPs.
Jun 19 23:01:01 Nginx-6 systemd: Started Session 8 of user root.

(4)  设置非抢占式

    通常如果Master服务故障后，Backup会变成Master，但是当Master服务恢复的时候，Master会抢占VIP，这样就会发生两次切换，对业务繁忙的网站来说并不是太友好，可在Mater端的设置中添加如下参数
vrrp_instance VI_1 {     ······     nopreempt     ······
配置非抢占式注意事项：
    1、两个节点的state都必须配置为BACKUP
    2、最好在两个节点加上配置 nopreempt（Master必须配）
    3、其中一个节点的优先级必须要高于另外一个节点的优先级。
引用官方文档对nopreempt字段的说明： "nopreempt" allows the lower priority machine to maintain the master role, even when a higher priority machine comes back online.

NOTE: For this to work, the initial state of this entry must be BACKUP.根据上述描述，第一点提到的state必须配置为BACKUP就明白了。

# Master配置
[root@Nginx-5 ~]# cat /etc/keepalived/keepalived.conf
global_defs {
    router_id 01
}

vrrp_instance VI_1 {
    state BACKUP
    nopreempt
    interface ens192
    virtual_router_id 50
    priority 150
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
}
    virtual_ipaddress {
        192.168.2.111
    }
}


#Backup配置
[root@Nginx-6 ~]# cat /etc/keepalived/keepalived.conf
global_defs {
    router_id 02
}

vrrp_instance VI_1 {
    state BACKUP
    nopreempt
    interface ens192
    virtual_router_id 50
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
}
    virtual_ipaddress {
        192.168.2.111
    }
}

(5) keepalived虚拟地址漂移与Nginx服务进行关联

• 1.Nginx默认监听在所有的IP地址上。
• 2.用户将域名解析到VIP上面即可。

4、Keepalived高可用故障脑裂

    由于某些原因，导致两台keepalived高可用服务器在指定时间内，无法检测到对方心跳消息，各自取得资源及服务的所有权，而此时的两台高可用服务器有都还活着。
常见故障原因：

• 服务器网线松动等网络故障
• 服务器硬件故障发生损坏现象而奔溃 （以上这两个模拟不了）
• 主备都开启firewalld防火墙 （如果发生脑裂，也就是主备都有VIP，则随机kill掉一台即可。）
• Nginx服务死掉等

(1) 在备上编写检测脚本，测试如果能ping通主并且备节点还有VIP的话则认为产生了脑裂

[root@Nginx-6 ~]# cat check_split_brain.sh
#!/bin/sh
01_vip=192.168.2.111
01_ip=192.168.2.5
while true;do
    ping -c 2 -W 3 $01_ip &>/dev/null
    if [ $? -eq 0 -a `ip add|grep "$01_vip"|wc -l` -eq 1 ];then
        echo "ha is split brain.warning."
    else
        echo "ha is ok"
    fi
sleep 5
done

(2) 如果Nginx岩机，会导致用户请求失败，但是keepalived并不会进行切换，所以需要编写一个脚本检测Nginx的存活状态，如果不存活则kill nginx和keepalived

Nginx服务死掉等

• 1.会导致用户无法正常的访问到网站。
• 2.该服务器的VIp也不会进行漂移(因为keepalived与nginx是两个不同的软件)

解决手段：写个监控脚本，如果nginx停止运行，则尝试启动，如果尝试失败，则停止keepalived

[root@Nginx-5 ~]# mkdir /server/scripts
[root@Nginx-5 ~]# vim /server/scripts/check_web.sh
 #!/bin/sh
 nginxpid=$(ps -C nginx --no-header|wc -l)

 #1.判断Nginx是否存活,如果不存活则尝试启动Nginx
 if [ $nginxpid -eq 0 ];then
  systemctl start nginx
  sleep 3
  #2.等待3秒后再次获取一次Nginx状态
  nginxpid=$(ps -C nginx --no-header|wc -l)
  #3.再次进行判断, 如Nginx还不存活则停止Keepalived,让地址进行漂移,并退出脚本
  if [ $nginxpid -eq 0 ];then
   systemctl stop keepalived
    fi
 fi

 #给脚本增加执行权限
 [root@Nginx-5 ~]# chmod +x /server/scripts/check_web.sh

(3) 在Master主机的keepalived配置文件中调用此脚本

#在Master的keepalived中调用脚本，抢占式，仅需在master配置即可。（注意，如果配置为非抢占式，那么需要两台服务器都使用该脚本）
[root@Nginx-5 ~]# cat /etc/keepalived/keepalived.conf
global_defs {
    router_id 01
}
#1.每5秒执行一次脚本, 脚本执行内容不能超过5秒,否则会被中断再次重新运行脚本
vrrp_script check_web {
   script "/server/scripts/check_web.sh"
   interval 5
}

vrrp_instance VI_1 {
    nopreempt
    state MASTER
    interface ens192
    virtual_router_id 50
    priority 150
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.2.111
    }

    #2.调用并运行该脚本
    track_script {
        check_web
    }
}
注：公有云不支持keepalived（自带LVS+keppalived高可用）
