View绘制系列(14)-Paint混合模式

Paint混合模式

前文中我们在绘制时所有的坐标都是经过精确计算的，但是在现实应用场景中，我们不能百分之百的保证所绘制的每个图像都是独立互不相交的，我们也有可能会遇到下图中的情形：

这时可能需要保留重合区域，也有可能保留其他区域，怎么去定制呢？使用XferMode即可。

关于Paint.setXferMode的官网说明如下：

Set or clear the transfer mode object. A transfer mode defines how source pixels (generate by a drawing command) are composited with the destination pixels (content of the render target).

PorterDuffXfermode is the most common transfer mode.

其是用来设置混合模式(直译过渡模式)的，混合模式指的是使用Canvas绘图方法绘制的元素与画布上已有内容的渲染组合方式。PorterDuffXfermode是最常用的混合模式对象。

PorterDuffXfermode只有一个含参的构造函数PorterDuffXfermode(PorterDuff.Mode mode),mode可选值有：

PorterDuff.Mode.CLEAR
PorterDuff.Mode.SRC
PorterDuff.Mode.DST
PorterDuff.Mode.SRC_OVER
PorterDuff.Mode.DST_OVER
PorterDuff.Mode.SRC_IN
PorterDuff.Mode.DST_IN
PorterDuff.Mode.SRC_OUT
PorterDuff.Mode.DST_OUT
PorterDuff.Mode.SRC_ATOP
PorterDuff.Mode.DST_ATOP
PorterDuff.Mode.XOR
PorterDuff.Mode.DARKEN
PorterDuff.Mode.LIGHTEN
PorterDuff.Mode.MULTIPLY
PorterDuff.Mode.SCREEN
PorterDuff.Mode.ADD
PorterDuff.Mode.OVERLAY

我们看到在这些混合模式中有SRC和DST的区分，DST指的是先绘制的原始图片，SRC指的是我们将应用混合模式绘制的新图片，使用XferMode时应注意在新图层或者画布上做操作，在Android中常见的画布获取方式有两种：

onDraw函数中的canvas对象，在这里明显不适用
使用Bitmap构造Canvas对象，相当于对Bitmap对象进行绘制

这里我们使用Bitmap的方式获取画布，并在该画布上进行XferMode的混合工作，完成后将Bitmap使用canvas.drawBitmap绘制在自定义View内，完整的onDraw代码如下：

@Override
protected void onDraw(Canvas canvas) {
    super.onDraw(canvas);

    //获取先绘制的Bitmap对象，即DST Bitmap
    Bitmap dstBitmap = makeDst(getWidth()/2,getWidth()/2);
    //获取采用混合模式绘制的Bitmap对象，即SRC bitmap
    Bitmap srcBitmap = makeSrc(getWidth(),getWidth()/2);

    //使用Bitmap方式获取画布，创建一个和View大小相同的Bitmap对象
    Bitmap bitmap = createBitamp(getWidth(), getHeight());
    Canvas resultCanvas = new Canvas(bitmap);
    //获取Bitmap的Canvas画布对象
    Paint xfermodePaint = new Paint();
    //使用Bitmap的画布对象绘制DST bitmap
    resultCanvas.drawBitmap(dstBitmap, 0, 0, xfermodePaint);
    //依次修改这里的PorterDuff.Mode.ADD为CLEAR...得到下表
    xfermodePaint.setXfermode(new PorterDuffXfermode(PorterDuff.Mode.ADD));
    //使用混合模式将SRC bitmap绘制到Bitmap的画布内
    resultCanvas.drawBitmap(srcBitmap, 0, 0, xfermodePaint);

    Paint paint = new Paint();
    //绘制混合结果到View上
    canvas.drawBitmap(bitmap,0,0,paint);
}

    //创建一个圆形bitmap，作为dst图
    private Bitmap makeDst(int width, int height) {
        Bitmap bm = createBitamp(width, height);
        Canvas c = new Canvas(bm);
        Paint p = new Paint(Paint.ANTI_ALIAS_FLAG);
        p.setColor(0xFFFFCC44);
        c.drawOval(new RectF(0, 0, width / 3 * 2, height / 3 * 2), p);
        return bm;
    }

    // 创建一个矩形bitmap，作为src图
    private Bitmap makeSrc(int width, int height) {
        Bitmap bm = createBitamp(width, height);
        Canvas c = new Canvas(bm);
        Paint p = new Paint(Paint.ANTI_ALIAS_FLAG);
        p.setColor(0xFF66AAFF);
        c.drawRect(100, 100, width, height, p);
        return bm;
    }

    private Bitmap createBitamp(int w, int h){
        return Bitmap.createBitmap(w, h, Bitmap.Config.ARGB_8888);
    }

依次使用PorterDuffXfermode的各模式绘制效果,见下表：

混合模式	Paint.Style.STROKE	备注
`PorterDuff.Mode.CLEAR`		CLEAR模式下，画布上的所有内容将被清空
`PorterDuff.Mode.SRC`		SRC单独显示SRC Bitmap对象
`PorterDuff.Mode.DST`		DST单独现实DST Bitmap对象
`PorterDuff.Mode.SRC_OVER`		SRC_OVER，SRC，DST均绘制，同时SRC绘制在DST上

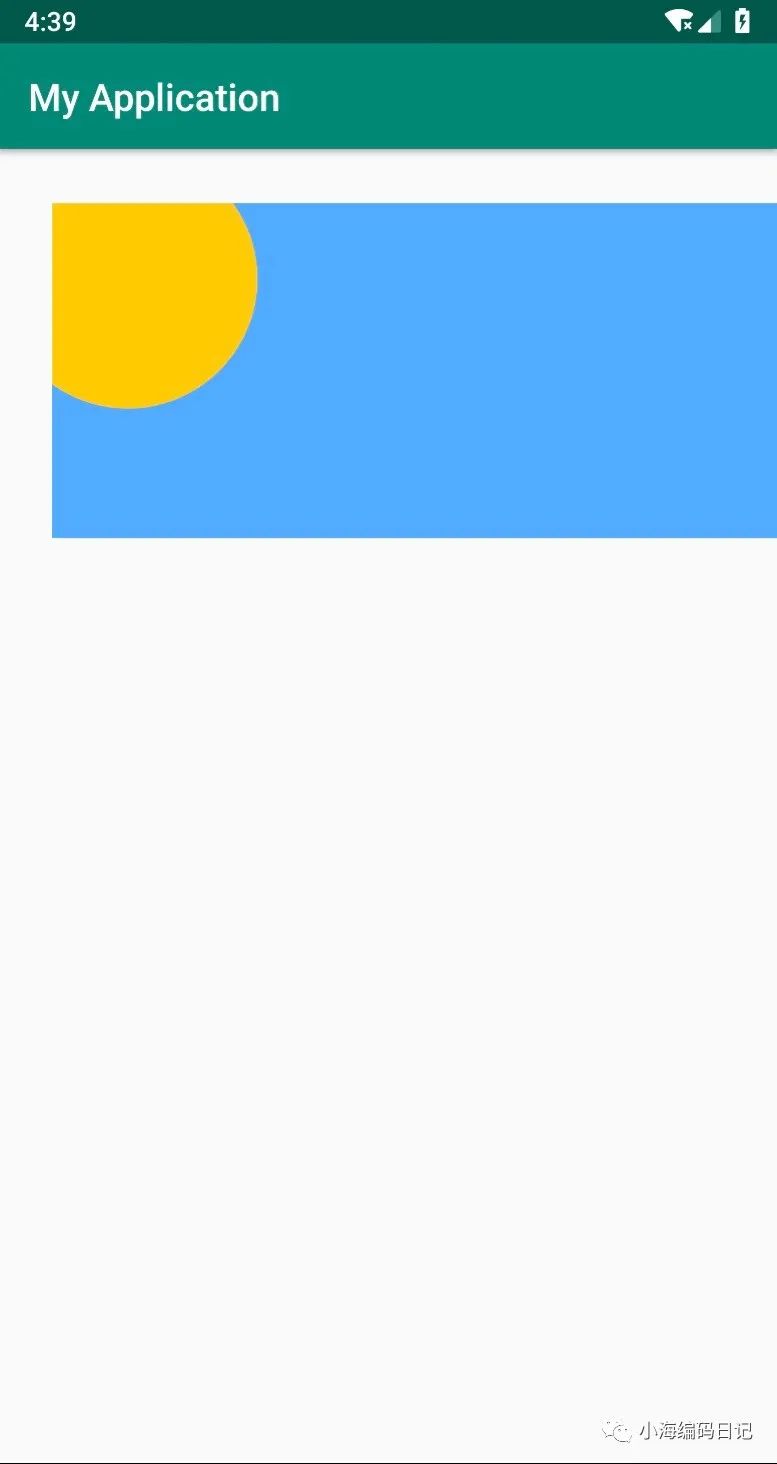

`PorterDuff.Mode.DST_OVER`		DST_OVER，SRC，DST均绘制，同时DST绘制在SRC上
`PorterDuff.Mode.SRC_IN`		绘制SRC中的重叠部分，其他部分不绘制

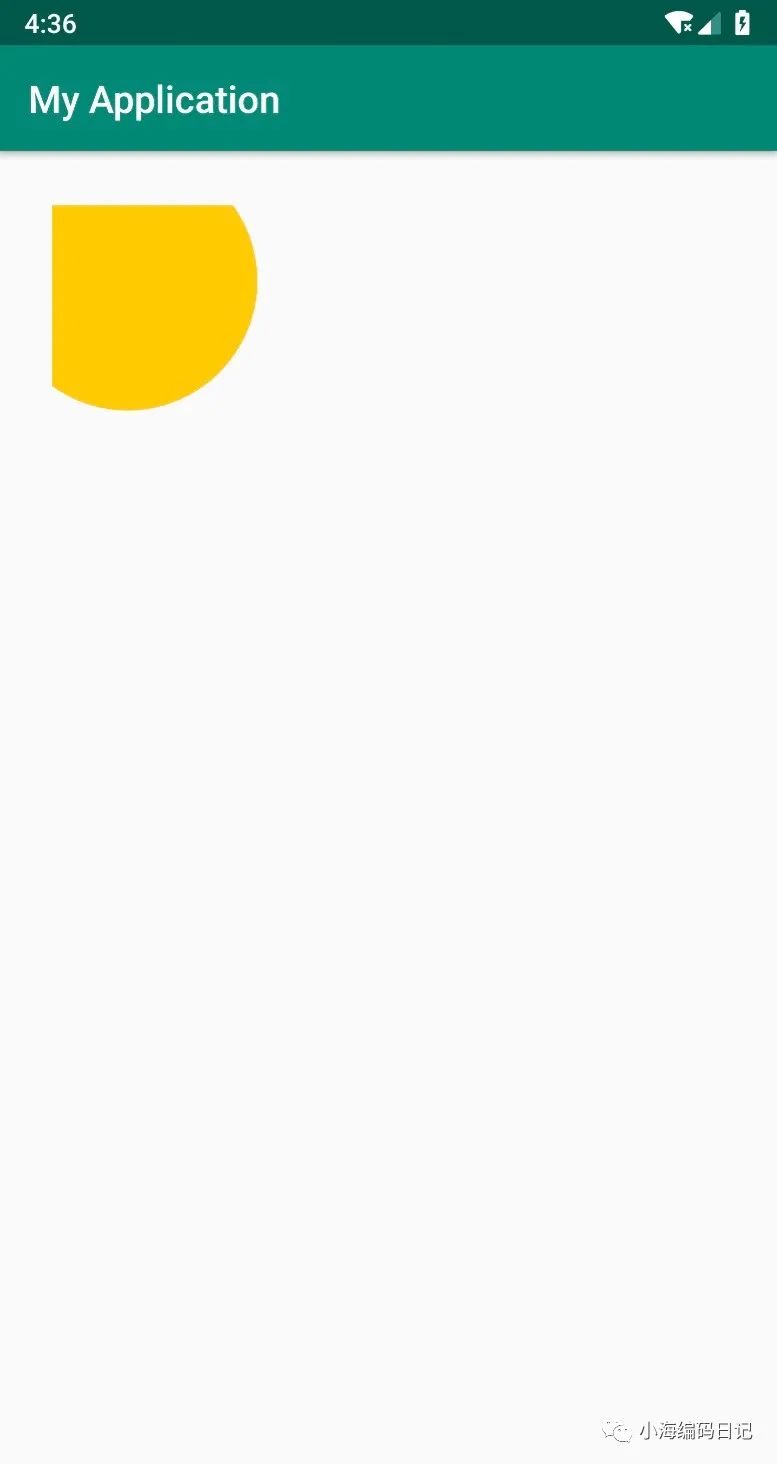

`PorterDuff.Mode.DST_IN`		绘制DST中的重叠部分，其他部分不绘制
`PorterDuff.Mode.SRC_OUT`		绘制SRC重叠部分以外的区域

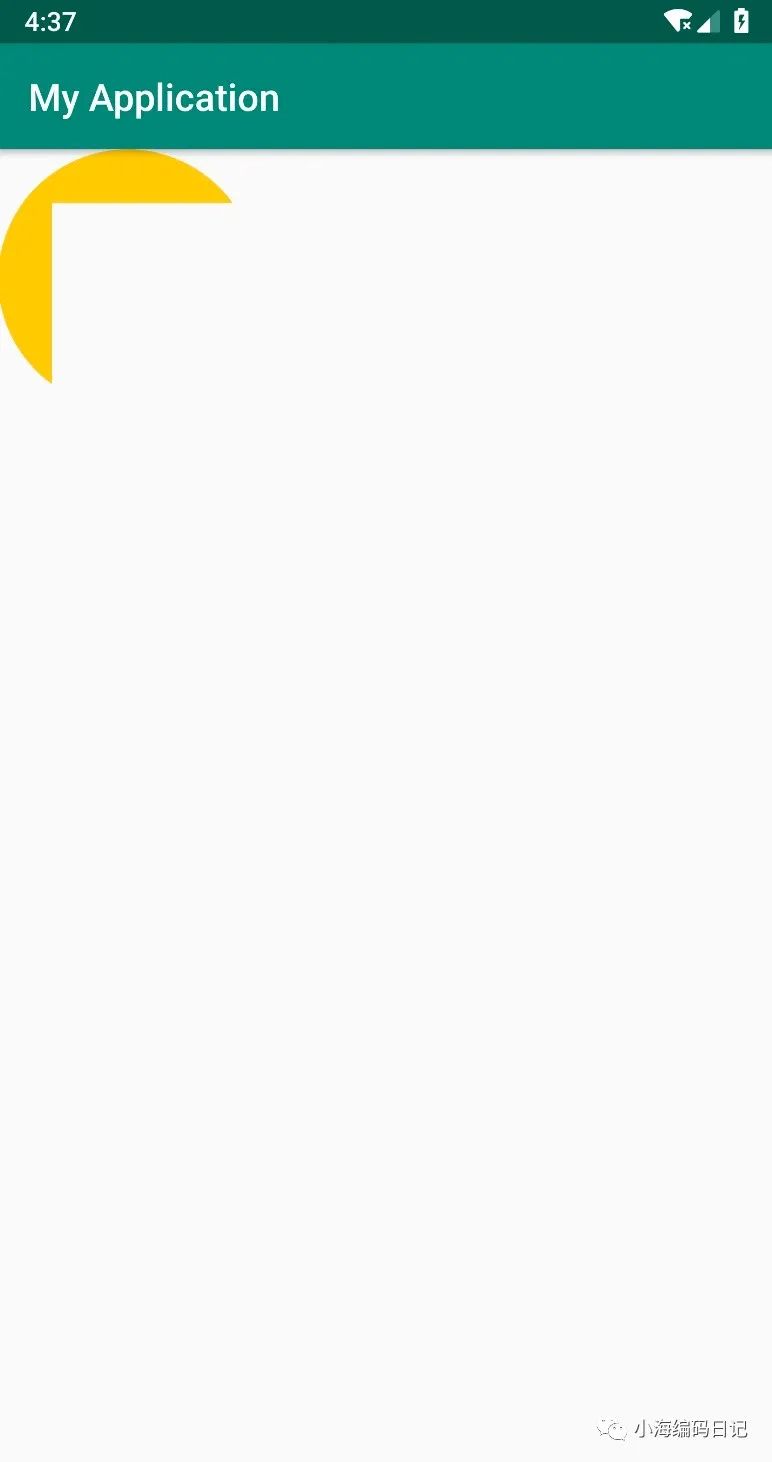

`PorterDuff.Mode.DST_OUT`		绘制DST重叠部分以外的区域
`PorterDuff.Mode.SRC_ATOP`		绘制DST所在区域，并绘制SRC中的重叠部分
`PorterDuff.Mode.DST_ATOP`		绘制SRC所在区域，并绘制DST中的重叠部分

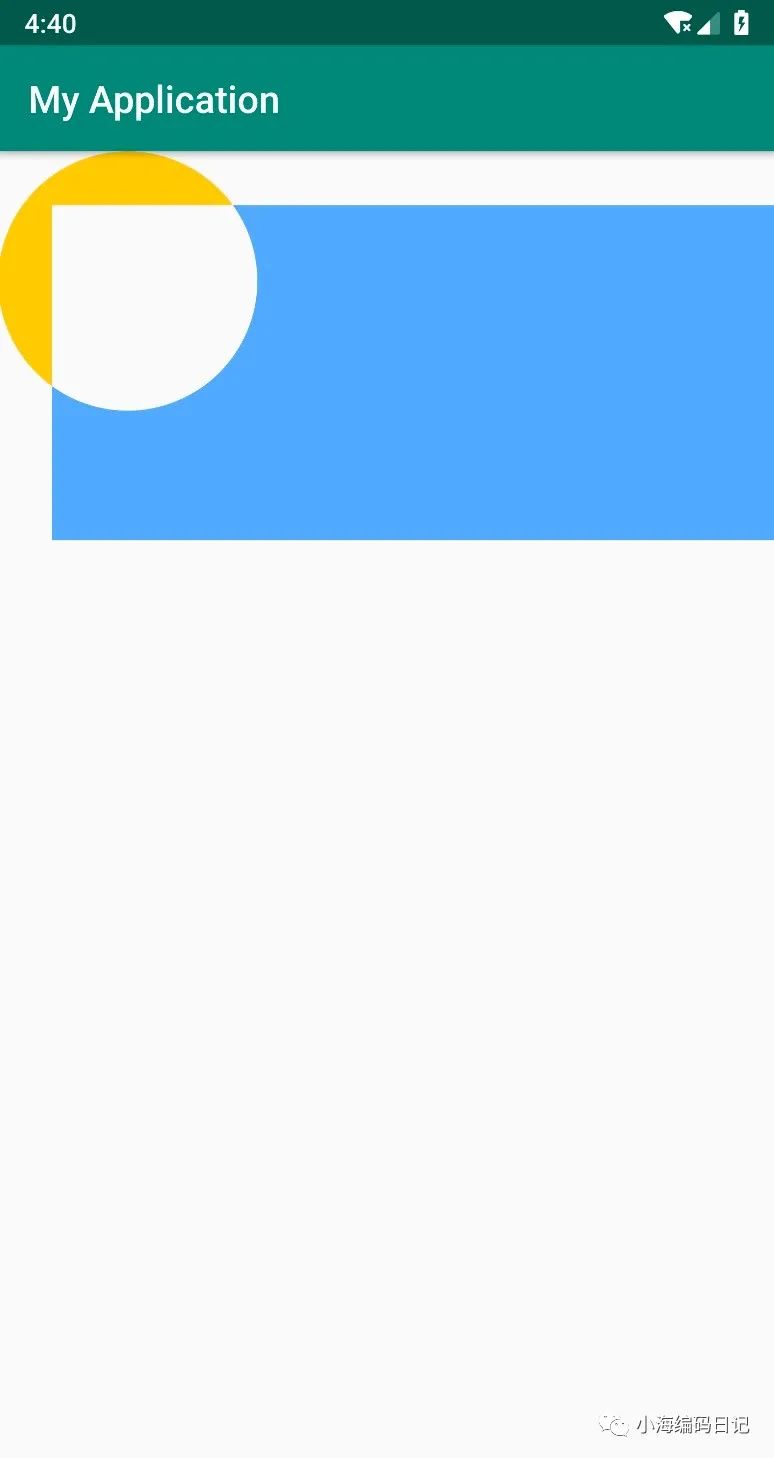

`PorterDuff.Mode.XOR`		绘制SRC，DST重叠部分以外的区域

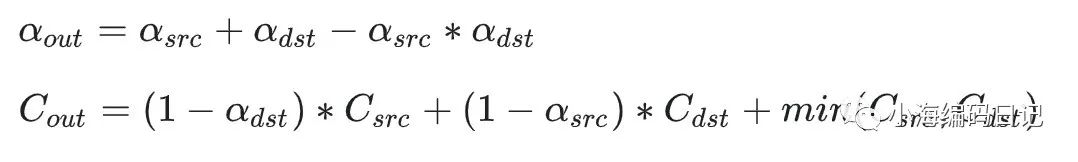

`PorterDuff.Mode.DARKEN`		保留源像素和目标像素的最小分量，计算公式：
`PorterDuff.Mode.LIGHTEN`		保留源和目的像素的最大组分,计算公式：
`PorterDuff.Mode.MULTIPLY`		将源像素和目标像素相乘，计算公式:
`PorterDuff.Mode.SCREEN`		添加源像素和目标像素，然后减去源像素乘以目标像素,计算公式：
`PorterDuff.Mode.ADD`		将源像素添加到目标像素并饱和结果,计算公式：
`PorterDuff.Mode.OVERLAY`		根据目标颜色对源像素和目标像素进行乘法或筛选，计算公式：
